Bakit Pinahiran ang Graphite ng Silicon Carbide para sa Semiconductor Epitaxy?

Sa semiconductor epitaxy, ang grapayt ay bihirang mapili dahil lamang ito ay makatiis ng mataas na temperatura. Ang tunay na halaga nito ay nakasalalay sa kumbinasyon ng machinability, thermal response, electrical behavior at ang kakayahang bumuo ng mga kumplikadong bahagi ng reactor tulad ng mga susceptor ng barrel, pancake susceptor, single-wafer holder at MOCVD carriers. Ngunit ang parehong ibabaw ng grapayt na nagbibigay ng mga kalamangan na ito ay hindi palaging angkop para sa direkta at paulit-ulit na pagkakalantad sa kapaligiran ng epitaxy. Ito ang dahilan kung bakit maraming kritikal na bahagi ng grapayt ang pinoprotektahan ng isang siksikkemikal na singaw na nagdeposito ng silikon na karbid na patong, na lumilikha ng karaniwang inilalarawan bilangSiC-coated graphite.

Ang konsepto ng engineering ay simple ngunit mahalaga: ang graphite body ay nagbibigay ng structural at thermal platform, habang ang CVD SiC layer ay nagiging process-facing surface. Ang resultang bahagi ay dapat na isaalang-alang bilang isang pinagsama-samang sistema ng materyal sa halip na bilang grapayt na may opsyonal na proteksiyon na layer.

Bakit Nananatiling Mahalaga ang Graphite sa Mga Epitaxy Reactor

Ang isang epitaxy susceptor ay gumaganap ng mas maraming trabaho kaysa sa simpleng paghawak ng isang wafer. Itinatag nito ang mekanikal na posisyon ng wafer, nakikilahok sa paglipat ng init at, depende sa disenyo ng reaktor, nakikipag-ugnayan sa pag-ikot, induction heating at daloy ng gas. Maaaring baguhin ng maliliit na pagbabago sa lalim ng bulsa, flatness, surface profile o thermal behavior ang lokal na wafer environment at sa huli ay makakaimpluwensya sa epitaxial uniformity.

Ipinapaliwanag ng kinakailangang ito ang patuloy na paggamit ng fine-grain at isostatic graphite. Ang graphite ay maaaring gawing precision-machined sa mga geometry na magiging mas mahirap o mahal sa paggawa mula sa maraming siksik na ceramic na materyales. Nagbibigay din ito ng mga thermal at electrical na katangian na katugma sa ilang mga konsepto ng hot-wall at induction-heated reactor.

Para sa komersyal na silikon atSiC epitaxy, Tinutukoy ng SGL Carbon ang mataas na lakas na isostatic graphite bilang batayang materyal para sa mga coated susceptor at itinala na ang kalidad ng materyal ng susceptor ay may direktang impluwensya sa kalidad ng epitaxial layer. Ang mga mahigpit na pagpapaubaya sa dimensyon, homogenous na patong at kadalisayan ay itinuturing bilang konektadong mga kinakailangan sa halip na mga independiyenteng detalye.

Ang kahirapan ay ang isang materyal na angkop para sa pagbuo ng thermal body ay hindi kinakailangang ang pinakamainam na ibabaw para sa pakikipag-ugnay sa kapaligiran ng proseso. Ang pagkakaibang ito ay ang pangunahing dahilan para sa paglalapat ng silicon carbide.

Bakit Ang Bare Graphite ay Hindi Mainam na Ibabaw na Nakaharap sa Proseso

A hubad na bahagi ng grapaytgumagana sa isang kapaligiran na naglalaman ng mataas na temperatura, mga reaktibong precursor na gas at paulit-ulit na pag-init at paglamig. Sa ilalim ng mga kondisyong ito, ang ibabaw ay maaaring unti-unting maging bahagi ng kimika ng reaktor.

Sa silicon carbide epitaxy ang isyung ito ay partikular na malinaw. Ang na-publish na gawain sa SiC CVD na nakabatay sa chloride ay naglalarawan ng mga graphite susceptor na pinahiran ng SiC partikular na upang maiwasan ang mga impurities at karagdagang hydrocarbon na mailabas mula sa mainit na grapayt sa panahon ng paglaki. Ang parehong trabaho ay nag-uulat na ang pagkasira ng SiC coating sa mga hot spot ay maaaring makaapekto sa run-to-run reproducibility, na naglalarawan na ang kondisyon ng susceptor surface ay maaaring maging bahagi ng mismong proseso.

Ang panganib ay samakatuwid ay mas malawak kaysa sa simpleng oksihenasyon. Ang direktang pagkakalantad ay maaaring humantong sa pag-atake ng kemikal, progresibong pag-rough ng ibabaw, pagpapalaya ng mga particle, pagkakalantad ng mga bakas na dumi o hindi gustong mga reaksyon sa pagitan ng graphite at ng prosesong gas. Ang mga siklo ng paglilinis ay maaaring magpakilala ng isa pang mekanismo ng stress dahil ang parehong bahagi ay dapat na paulit-ulit na makaligtas sa parehong deposition chemistry at chamber-cleaning chemistry.

Para sa produksyon ng semiconductor, lumilikha ito ng hindi kanais-nais na feedback loop. Ang pagkasira ng ibabaw ay nagbabago sa kondisyon ng susceptor; maaaring baguhin ng nagbabagong susceptor ang lokal na kemikal at thermal na hangganan sa paligid ng wafer; at ang pagbabago ng hangganan ay maaaring mabawasan ang pag-uulit ng proseso.

Samakatuwid, ang layunin ng patong ng grapayt ay hindi lamang para gawing “mas lumalaban sa kaagnasan” ang bahagi. Ito ay upang panatilihin angmas matatag ang hangganang nakaharap sa proseso sa paglipas ng panahon.

CVD SiC bilang isang Functional Interface sa Pagitan ng Graphite at ng Proseso

Ang isang CVD SiC coating ay lumilikha ng isang siksik na silicon carbide na ibabaw sa ibabaw ng machined graphite body. Ang mga komersyal na SiC coating ay karaniwang idineposito sa pamamagitan ng chemical vapor deposition sa mga temperaturang higit sa humigit-kumulang 1,200°C. Iniuulat ng SGL Carbon ang mga tipikal na temperatura ng deposition na 1,200–1,300°C at partikular na binibigyang-diin na ang pag-uugali ng thermal-expansion ng graphite substrate ay dapat na itugma sa coating upang mabawasan ang thermal stress.

Kapag nadeposito, ang SiC layer ay kumikilos bilang isang functional na interface sa pagitan ng grapayt at ng reactor na kapaligiran. Ang paglaban nito sa kemikal ay binabawasan ang direktang pag-atake sa pinagbabatayan ng carbon. Nililimitahan ng density nito ang direktang pagkakalantad ng grapayt sa kapaligiran ng proseso. Ang mataas na kadalisayan nito ay nagbibigay ng mas kontroladong ibabaw na malapit sa wafer, at ang mekanikal na integridad nito ay nakakatulong na mabawasan ang pagbuo ng particle na nauugnay sa erosion.

Ang mga pakinabang na ito ay nakasalalay sa patong na nananatiling buo. Ang isang coating na may mahinang pagkakapareho ng kapal, mga lokal na pinholes, natitirang stress o mahinang pagdirikit ay maaaring mag-crack o ma-delaminate. Kapag nangyari iyon, ang grapayt ay nalantad muli at ang proteksiyon na function ay lokal na nawala.

Para sa kadahilanang ito, ang kapal ng patong lamang ay hindi isang makabuluhang sukatan ng kalidad. Ang mas kapaki-pakinabang na mga parameter ng engineering ay ang kumbinasyon ngkadalisayan, density, pagkamagaspang sa ibabaw, pagkakapareho ng kapal, microstructure, pagiging tugma ng substrate at integridad ng interface.

Ang Mersen ay sumusunod sa parehong materyal-system na diskarte sa patnubay ng kagamitang semiconductor nito. Inilalarawan nito ang ultra-pure graphite na pinahiran ng SiC para sa epitaxy at MOCVD at partikular na itinatampok ang CTE compatibility sa pagitan ng graphite at silicon carbide bilang isang kondisyon para sa pangmatagalang integridad ng coating.

Sa mga praktikal na termino, ang perpektong bahagi ay hindi ang may pinakamakapal na layer ng SiC. Ito ang isa kung saan ang graphite grade, coating architecture, machining tolerance at operating kondisyon ay sapat na mahusay na tumugma upang manatiling matatag sa pamamagitan ng paulit-ulit na mga ikot ng proseso.

Paano Nakakaapekto ang Susceptor Geometry at Flatness sa Wafer Temperature Uniformity?

Ang halaga ng isang SiC-coated susceptor ay nagiging mas malinaw kapag ang bahagi ay tiningnan bilang bahagi ng thermal field sa halip na bilang isang consumable lamang.

Ang landas ng enerhiya sa isang pinasimpleng sistema ng epitaxy ay maaaring katawanin bilang:

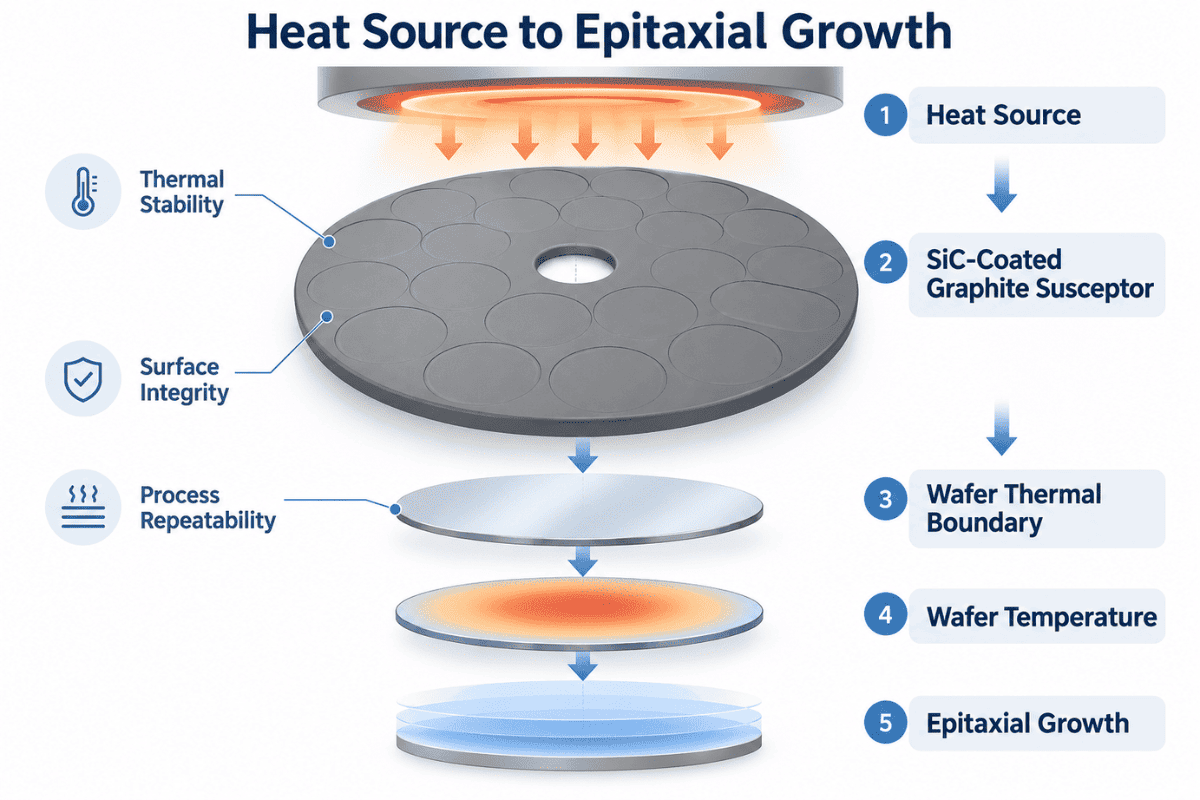

Pinagmumulan ng init → SiC-Coated Graphite Susceptor → Wafer Thermal Boundary → Wafer Temperature → Epitaxial Growth

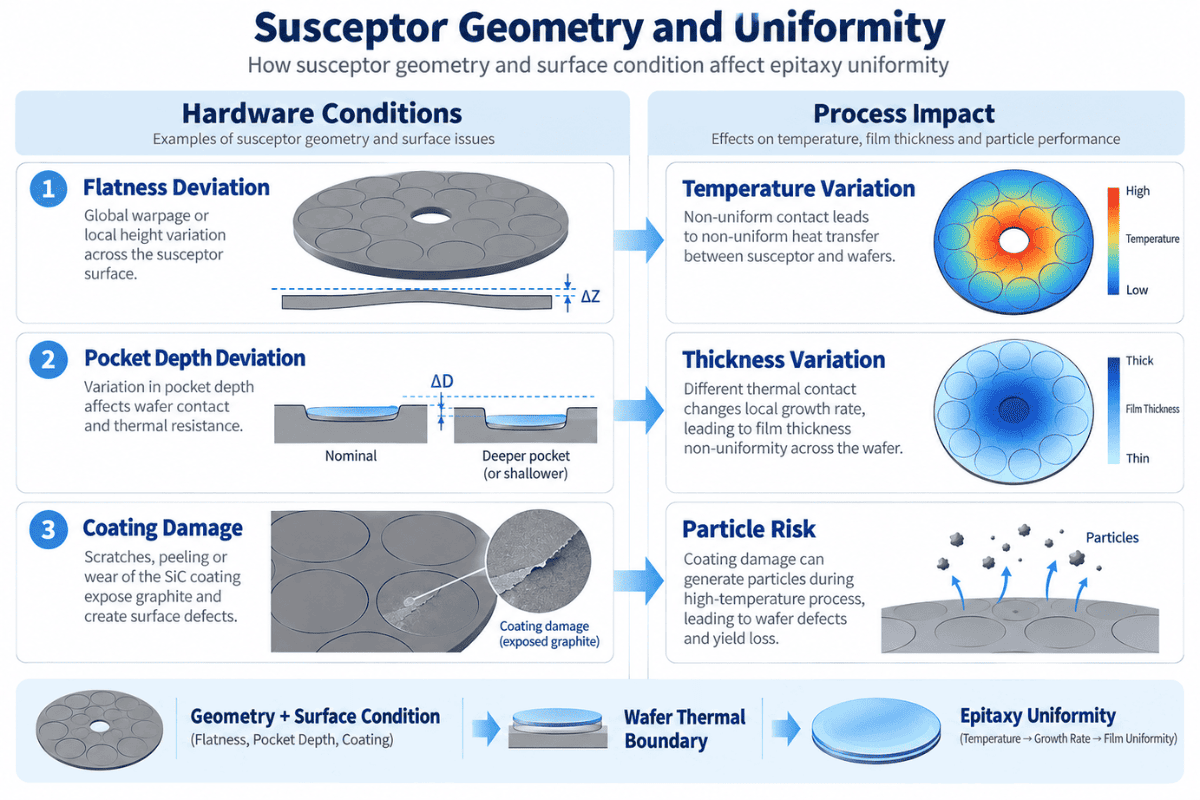

Ang bawat interface ay mahalaga. Kung ang susceptor ay nagiging distorted, kung ang mga bulsa ay nagbabago ng dimensyon, kung ang mga deposito ay naipon nang hindi pantay o kung ang coating ay nabigo sa lokal, ang mga kondisyon na nararanasan ng wafer ay maaaring magbago kahit na ang nominal na recipe ng reactor ay nananatiling hindi nagbabago.

Ito ang dahilan kung bakit mahigpit na konektado ang precision machining at kalidad ng coating. Binibigyang-diin ng SGL Carbon ang pocket profile, flatness, surface finish, purity at homogenous na SiC coating para sa mga susceptor ng silicon epitaxy at iniuugnay din ang mga katangian ng susceptor sa kalidad ng epitaxial-layer.

Mayroong katulad na relasyon sa MOCVD. Ang mga wafer carrier ay nagpapaikot ng mga substrate sa pamamagitan ng isang kontroladong thermal at precursor field, at ang thermal na gawi ng carrier ay nakakatulong sa pamamahagi ng temperatura ng wafer. Sinasabi ng SGL Carbon na ang high-purity graphite, homogenous na SiC coatings at tight dimensional tolerances ay ginagamit upang kontrolin ang pagganap ng carrier sa LED at GaN-related MOCVD applications.

Samakatuwid, magiging hindi tumpak ang pag-angkin na ang SiC coating lamang ay "nagpapabuti ng epitaxial yield." Ang mas mapagtatanggol na konklusyon sa engineering ay ang isang matatag, mahusay na disenyong SiC-coated na bahagi ng grapayt ay nakakatulong na mapanatili angmga kondisyon ng hangganan ng thermal, kemikal at kontaminasyonkinakailangan para sa paulit-ulit na epitaxy.

Ang pagkakaibang iyon ay mahalaga para sa parehong teknikal na katumpakan at kwalipikasyon ng supplier.

Bakit Naiiba ang Mga Kinakailangan sa Pagitan ng Silicon at SiC Epitaxy

Ang pinagbabatayan na konsepto ng materyal ay magkatulad para sa silicon at SiC epitaxy, ngunit ang kalubhaan ng operating environment ay iba.

Sa silicon epitaxy, ang mga susceptor na pinahiran ng mataas na kadalisayan ay dapat mapanatili ang katumpakan ng dimensyon, pagkakapareho ng thermal at malinis na ibabaw ng proseso. Ang mga komersyal na supplier ay nagbibigay ng matinding diin sa flatness, pocket geometry, machining tolerance at coating homogeneity dahil ang susceptor ay bahagi ng wafer-heating system.

Ang SiC epitaxy ay karaniwang naglalagay ng mas malaking thermal at chemical stress sa hot zone. Ang paglago ng SiC na nakabatay sa klorido, halimbawa, ay maaaring gumana sa mga temperatura sa paligid ng 1,570°C sa mga nai-publish na pag-aaral ng reaktor. Sa ilalim ng ganitong mga kundisyon, ang pagkasira ng coating sa mga naisalokal na hot spot ay nagiging partikular na nauugnay dahil ang mga pagbabago sa ibabaw ng susceptor ay maaaring makaapekto sa muling paggawa sa maraming pagtakbo.

Ang naaangkop na tanong samakatuwid ay hindi kung ang SiC coating ay "mas mahusay" para sa isang proseso kaysa sa isa pa. Ang tamang tanong ay kung ang arkitektura ng patong ay tugma sa aktwaltemperatura, kimika ng gas, thermal cycle, paraan ng paglilinis at geometry ng bahagi.

Nalalapat ang parehong lohika kapag sinusuri ang mga alternatibong coatings tulad ng TaC o kapag isinasaalang-alang ang mga solidong bahagi ng SiC. Ang pagpili ng materyal ay dapat sumunod sa kapaligiran ng proseso sa halip na isang generic na hierarchy ng materyal.

Tinutukoy ang SiC-Coated Graphite bilang isang Engineering Component

Ang isang teknikal na makabuluhang detalye ay nagsisimula sa reactor sa halip na sa coating.

Dapat na maunawaan ng supplier ang proseso ng epitaxy, pagsasaayos ng reaktor, laki ng wafer, geometry ng bahagi, temperatura ng pagpapatakbo, mga gas ng proseso at kimika ng paglilinis bago tukuyin ang mga kinakailangan sa graphite at coating. Ang pagguhit ng bahagi ay dapat na magtatag ng pocket geometry, flatness, kritikal na sukat at surface finish. Pagkatapos lamang na maunawaan ang mga kinakailangang ito ay dapat ma-finalize ang kapal ng coating, pagkakapareho, pagkamagaspang at inspeksyon.

Binabago ng diskarteng ito ang RFQ mula sa isang kahilingan sa kalakal—

“Sipi aSiC-coated graphite susceptor.”

—sa isang detalye ng engineering na binuo sa paligid ng aktwal na proseso.

Para sa mga bahagi ng epitaxy, ang layunin ay hindi lamang upang i-maximize ang buhay ng coating. Ang layunin ay upang mapanatili ang isang bahagi na sumusuportastable na temperatura ng wafer, kinokontrol na kontaminasyon, mababang panganib ng particle, dimensional consistency at repeatable growth na kondisyonsa buong nilalayong panahon ng serbisyo nito.

FAQ

1. Bakit ang grapayt ay pinahiran ng silicon carbide sa epitaxy?

Ang Graphite ay nagbibigay ng machinability at kapaki-pakinabang na thermal na katangian, habang ang CVD SiC ay nagbibigay ng chemically stable, high-purity process-facing surface. Ang kumbinasyon ay nagbibigay-daan sa mga kumplikadong graphite susceptor na gumana sa hinihingi na mga kapaligiran ng semiconductor.

2.Bakit hindi gumamit ng hubad na grapayt?

Ang hubad na graphite ay maaaring makipag-ugnayan sa mga reaktibong gas, maglantad ng mga dumi, maging magaspang o makabuo ng mga particle sa paglipas ng panahon. Ang isang siksik na SiC coating ay naghihiwalay sa grapayt mula sa kapaligiran ng proseso.

3. Ang SiC coating ba ay nag-aalis ng kontaminasyon?

Hindi. Binabawasan nito ang panganib sa kontaminasyong nauugnay sa grapayt kapag nananatiling buo ang patong, ngunit ang kontaminasyon ay maaari ding magmula sa mga gas, ibabaw ng silid, deposito, paghawak at iba pang bahagi ng reaktor.

4. Nakakaapekto ba ang SiC coating sa thermal performance?

Oo. Ang coating, graphite substrate, component geometry at surface condition ay magkakasamang nakakaimpluwensya sa thermal boundary sa pagitan ng susceptor at wafer. Samakatuwid, ang patong ay dapat suriin bilang bahagi ng kumpletong bahagi.

5.Anong impormasyon ang dapat isama sa isang RFQ?

Ang isang kapaki-pakinabang na RFQ ay dapat isama ang modelo ng reactor, uri ng proseso, laki ng wafer, pagguhit ng bahagi, temperatura ng pagpapatakbo, proseso at paglilinis ng mga gas, mga kinakailangan sa grapayt, detalye ng patong, kritikal na pagpapahintulot, pagtatapos sa ibabaw, pamantayan sa inspeksyon at kinakailangang dami.
