Substrate vs. Epitaxy: Mga Pangunahing Tungkulin sa Semiconductor Manufacturing

Panimula: Ang Dalawang Haligi ng Makabagong Chip

Upang tunay na maunawaan kung paano nakakamit ng isang advanced na chip ang high-speed computation at high-power na output, dapat nating alamin ang dalawang pangunahing haligi ng pisikal na istraktura nito—ang semiconductor substrate at ang epitaxial growth process.

Sa madaling salita, ang substrate ay nagbibigay ng "pundasyon" para sa mekanikal na suporta at pag-alis ng init, habang ang epitaxial layer ay ang "aktibong functional na layer" na meticulous na binuo sa "pundasyon." Bagama't ang dalawang termino ay naiiba sa pamamagitan lamang ng isang karakter, mayroon silang mga pangunahing pagkakaiba sa materyal na istraktura, mga proseso ng katha, at mga tungkulin sa pagganap. Ang artikulong ito ay sistematikong magbabalangkas ng kanilang mga teknikal na pagkakaiba, pangunahing parameter, at mapagpasyang epekto sa pagganap ng panghuling device.

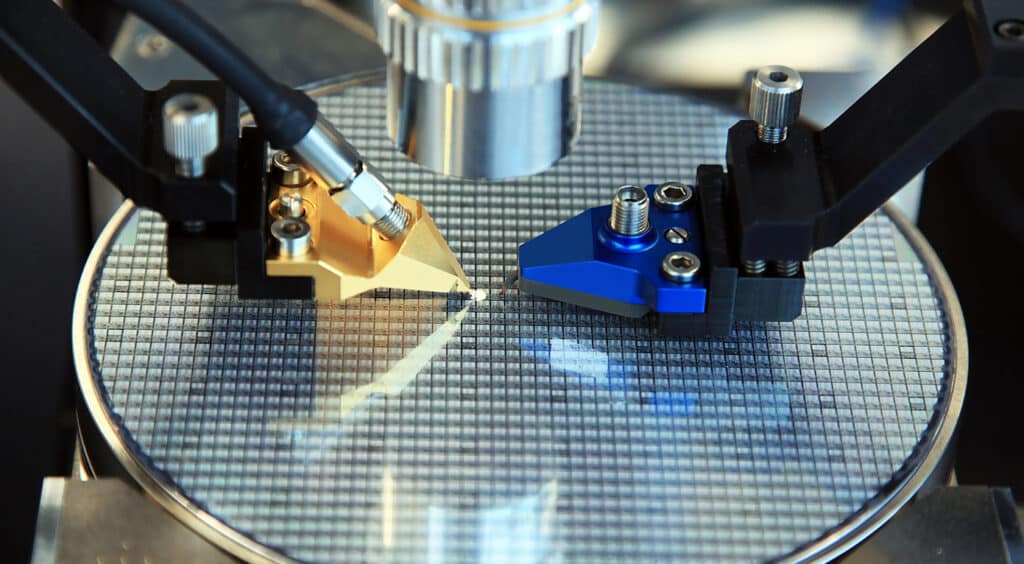

I. Ano ang Semiconductor Substrate?

[Mahalagang Konklusyon ng Seksyon na Ito]: Ang semiconductor substrate ay nagsisilbing "skeleton" at "heat sink" ng device. Ang high-purity single-crystal silicon (Si) ay nangingibabaw sa consumer market, habang ang silicon carbide (SiC), na may mataas na thermal conductivity na 4.9 W/cm·K, ay naging isang kailangang-kailangan na pagpipilian para sa mga de-kuryenteng sasakyan at mga high-voltage na application.

Ang mga substrate ng semiconductor ay bumubuo sa istruktura at thermal na pundasyon ng halos lahat ng mga aparatong semiconductor. Mula sa mekanikal na pananaw, nagsisilbi sila bilang pisikal na platform na sumusuporta sa micro- at nanostructure; higit sa lahat, nagbibigay sila ng tuluy-tuloy na template ng kristal na sala-sala na tumutukoy sa oryentasyong kristal at integridad ng istruktura ng mga kasunod na idineposito na mga layer.

Depende sa mga kinakailangan sa aplikasyon, ang mga substrate na materyales ay maaaring single-crystal, polycrystalline, o kahit na amorphous; gayunpaman, ang mga elektronikong device na may mataas na pagganap ay halos ganap na umaasa sa mga single-crystal na ingot na may mataas na kadalisayan upang mabawasan ang mga hangganan ng butil at mga depekto na humahadlang sa paglipat ng carrier.

1.1 Mga Uri ng Pangunahing Substrate at Ang Kanilang Mga Katangian ng Materyal

Ang pagpili ng malalaking sukat na substrate ay direktang nakakaapekto sa performance ng device, ani ng pagmamanupaktura, at istraktura ng gastos. Pangunahing ginagamit ng industriya ang tatlong pangunahing uri ng mga substrate:

• Mga Silicon Substrate: Ang single-crystal silicon (Si) na lumago sa pamamagitan ng Czochralski (CZ) o Float Zone (FZ) na mga pamamaraan ay nananatiling ganap na mainstream sa pandaigdigang industriya ng semiconductor hanggang ngayon. Ang mga bentahe nito ay nasa pambihirang cost-effectiveness, mataas na mekanikal na lakas, at scalability hanggang 300 mm (12 pulgada). Ito ay malawakang ginagamit sa mga consumer-grade processor, memory device, at karaniwang solar cell.
• Mga Substrate ng Wide-Bandgap (Silicon Carbide at Sapphire): Kapag ang mga kinakailangan sa kapangyarihan at dalas ay lumampas sa mga pisikal na limitasyon ng silikon, ang mga materyal na may malawak na bandgap ay nagiging hindi maiiwasang pagpili.
• Silicon carbide (SiC): Sa pambihirang thermal conductivity (humigit-kumulang 3.7 hanggang 4.9 W/cm·K[1]) at mataas na breakdown na lakas ng electric field, ito ay isang mainam na pagpipilian para sa mga electric vehicle (EV) inverters at high-voltage power grids.
• Sapiro (Al₂O₃): Na may mahusay na optical transparency at dielectric isolation properties, ito ay malawakang ginagamit sa mga asul/ultraviolet na LED at mga dalubhasang aplikasyon ng RF SOI.
• Kuwarts Substrate: Dahil sa sobrang mataas na chemical inertness nito, napakababang koepisyent ng thermal expansion, at mataas na optical purity, pangunahing ginagamit ito sa mga high-end na optical component, mask blank, at espesyal na kagamitan ng sensor.

1.2 Ang Dalawang Pangunahing Pag-andar ng mga Substrate: Suporta at Pag-alis ng init

Sa aktwal na pagpapatakbo ng device, ang mga bulk substrate ay gumaganap ng dalawang hindi mapapalitang key function:

Suporta sa Mekanikal: Nagbibigay ng structural rigidity sa panahon ng matinding thermal cycling, high-vacuum na proseso ng kemikal, paghawak ng wafer, at back-end na packaging, na epektibong pumipigil sa wafer warping at fracture.

Pagpadaloy ng init (Pag-alis ng init): Ang mga modernong chip ay bumubuo ng napakalaking localized heat fluxes; Ang mga bulk na substrate ng silikon ay kumikilos bilang direktang paglubog ng init, na nagwawaldas ng init palabas upang maiwasan ang sobrang init ng rehiyon ng junction at thermal runaway.

II. Ano ang Semiconductor Epitaxial Growth? (Aktibong Layer na Batay sa Pagganap)

[Mahalagang Konklusyon ng Seksyon na Ito]: Ang epitaxial layer ay ang "soul of a chip's performance." Pinangangasiwaan ng CVD/MOCVD ang malakihang industriyal na produksyon, habang ang MBE (Molecular Beam Epitaxy) ay nagbibigay-daan sa mga ultra-steep na interface na may katumpakan sa antas ng atomic. Kung walang teknolohiyang epitaxial, imposible ang ultra-low on-resistance ng 5G millimeter-wave radar at mga high-voltage na MOSFET.

Bagama't ang substrate ay nagbibigay ng matatag na pundasyon, ang mga bulk-grown na solong kristal ay hindi maiiwasang naglalaman ng mga microdefect, natural na mga dumi, at mga nakapirming katangiang elektrikal. Upang gumawa ng mga ultra-high-speed, high-efficiency na device, ang mga manufacturer ay nagpatibay ng epitaxy—ang kinokontrol na pagdeposito ng napakalinis, manipis na kristal na mga layer papunta sa isang target na substrate.

Sa panahon ng proseso ng epitaxial, ang mga atomo mula sa singaw o mga molecular beam ay idineposito sa pinainit na ibabaw ng substrate at perpektong nakahanay sa pinagbabatayan na kristal na sala-sala. Ang nagreresultang epitaxial wafer ay nagpapakita ng napakataas na kristal na kadalisayan, na may depektong density ng ilang mga order ng magnitude na mas mababa kaysa sa bulk substrate.

2.1 Pangunahing Epitaxial Deposition Teknolohiya at Kagamitan

Ang modernong epitaxial growth ay pangunahing nakamit sa pamamagitan ng mga sumusunod na advanced na pamamaraan:

• Chemical Vapor Deposition (CVD / MOCVD): Ang mga puno ng gas ay nabubulok sa ibabaw ng isang pinainit na wafer upang bumuo ng isang pare-parehong single-crystal na layer. Kabilang sa mga ito, ang Metal-Organic Chemical Vapor Deposition (MOCVD) ay ang pamantayan sa industriya para sa epitaxial growth ng III-V compounds at wide-bandgap semiconductors.

• Molecular Beam Epitaxy (MBE): Isinasagawa sa isang ultra-high vacuum (UHV) na kapaligiran, ang prosesong ito ay nakakamit ng single-atom-layer na katumpakan sa pamamagitan ng pagdidirekta ng isang tumpak na thermal beam papunta sa substrate, na nagreresulta sa napakatarik na mga gradient ng interface. Ito ay angkop para sa mga ultra-fine structures tulad ng quantum wells.

Ang mataas na kalidad na epitaxial deposition ay umaasa hindi lamang sa tumpak na kontrol sa proseso kundi pati na rin sa habang-buhay na pamamahala ng mga pangunahing sangkap sa loob ng silid ng reaksyon (tulad ng mga SiC-coated na graphite substrates), na direktang nakakaapekto sa katatagan at ani ng proseso.

2.2 Mga Advanced na Application na Pinagana ng Epitaxial Technology

Ang Epitaxy ay nagbibigay-daan sa mga arkitektura ng device na hindi makakamit gamit ang maramihang materyales lamang:

• Silicon-Germanium Heterojunction Bipolar Transistor (SiGe HBT): Ang pagpapalaki ng ultrathin na SiGe epitaxial layer sa base na rehiyon ay lumilikha ng bandgap shift, na makabuluhang nagpapahusay ng high-frequency na bilis ng pagtugon.
• Strained Silicon Technology: Ang pagdedeposito ng manipis na layer ng silicon sa isang SiGe lattice ay nag-uudyok ng tensile o compressive strain, at sa gayon ay tumataas ang carrier mobility (parehong electron mobility sa n-FETs at hole mobility sa p-FETs ay pinahusay).
• Selective Epitaxial Growth (SEG): Sa modernong FinFET at Gate-All-Around (GAA) na mga arkitektura, ang selective Si/SiGe epitaxial growth sa pinagmulan/drain region ay nagpapababa ng contact resistance at nagpapataas ng saturation current.

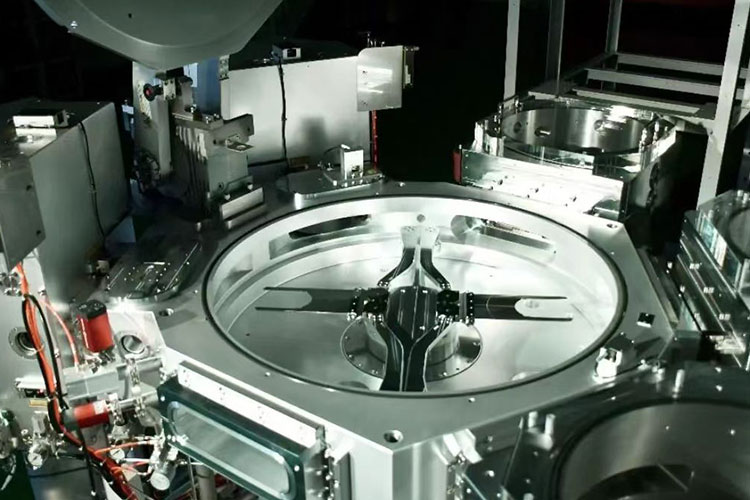

Para sa kahulugan ng proseso ng semiconductor epitaxy, sumangguni sa:Ano ang proseso ng semiconductor epitaxy?

III. Substrate vs. Epitaxial Wafer: Pangkalahatang-ideya ng Mga Pangunahing Pagkakaiba

[Mahalagang Konklusyon ng Seksyon na Ito]: Ang pinakadirektang paraan upang makilala ang dalawa ay suriin ang kanilang "mga tungkuling gumagana"—ang substrate ay may pananagutan sa pagpigil sa pisikal at thermal shocks, habang ang epitaxial layer ay may pananagutan sa pagtiis sa kasalukuyang at electric field. Sa pamamagitan ng pag-decoupling ng aktibong rehiyon mula sa rehiyong madaling kapitan ng depekto, ang mga epitaxial wafer ay nakakamit ng mga kasalukuyang antas ng pagtagas ng higit sa isang pagkakasunod-sunod ng magnitude na mas mababa kaysa sa mga device na direktang ginawa sa isang substrate.

Para sa isang visual na paghahambing, ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing pagkakaiba sa pagitan ng mga bulk substrate at epitaxial wafer sa mga tuntunin ng mga pangunahing parameter ng pagmamanupaktura:

IV. Teknikal na Pagsulong: Paano Pinapahusay ng Epitaxy ang Pagganap ng Device?

[Mahalagang Konklusyon ng Seksyon na Ito]: Ang mga natural na microdefect at thermal stress point sa mga bulk substrate ay ang "mga nakatagong pamatay" na nagdudulot ng mataas na leakage current at mababang breakdown na boltahe sa mga device. Ang kakanyahan ng teknolohiyang epitaxial ay nakasalalay sa pag-decoupling ng "defective mechanical substrate" mula sa "defect-free active functional layer," at sa gayon ay ihihiwalay ang carrier transport sa loob ng purong epitaxial layer. Direktang nagreresulta ang decoupling na disenyong ito sa mas matataas na operating frequency, mas mababang paggamit ng kuryente, at mas matagal na tagal ng device—isang qualitative leap na hinding-hindi makakamit sa pamamagitan ng paggamit ng mga bulk substrate lamang.

Ang pagpapakilala ng epitaxial technology ay hindi lamang "pagdaragdag ng isang layer ng pelikula," ngunit sa halip ay isang qualitative leap sa pagiging maaasahan ng device at electrical performance.

Kahit na may pinakamataas na kadalisayan ng kemikal, ang mga karaniwang bulk substrate ay hindi maiiwasang naglalaman ng microporosity, oxygen precipitates, at thermal stress point na natitira mula sa proseso ng paghila ng kristal. Ang paggawa ng mga device nang direkta sa mga bulk substrate ay kadalasang nagreresulta sa mataas na leakage current at mababang breakdown voltage tolerance.

Sa kabaligtaran, ang mga epitaxial wafer ay naghihiwalay sa transportasyon ng carrier sa loob ng isang dalisay, walang depektong epitaxial layer. Sa pamamagitan ng pag-decoupling ng aktibong rehiyong gumagana mula sa defect-prone na mekanikal na substrate, ang mga tagagawa ay nakakamit:

• Mas mataas na operating frequency (nabawasan ang kapasidad ng parasitiko);
• Mas mababang pagkonsumo ng kuryente (nabawasan ang pagtagas);
• Mas mahabang buhay ng device at pambihirang katatagan sa ilalim ng matinding electrothermal stress.

Halimbawa, sa larangan ng power semiconductors, direktang tinutukoy ng kalidad ng SiC homogeneous epitaxial layer ang breakdown voltage rating at on-resistance ng MOSFET device—isang bagay na hindi makakamit ng bulk SiC substrates sa kanilang sarili.

V. Mga Teknikal na Isyu ng Pinakamalaking Pag-aalala sa mga Inhinyero (FAQ)

(Ang mga sumusunod na tanong ay hinango mula sa mga karaniwang teknikal na hamon na nakatagpo ng mga inhinyero ng proseso ng produksyon ng semiconductor sa panahon ng aktwal na mga proseso ng paglago ng epitaxial)

T1: Kung biglang tumaas ang particulate matter sa panahon ng paglaki ng epitaxial, bukod sa paglabas ng chamber, ano pa ang mga lugar na madaling mapapansin ang dapat imbestigahan?

A: Ito ang isa sa mga pinaka-mapanghamong hindi inaasahang sitwasyong kinakaharap ng mga inhinyero sa mga regular na pagtakbo ng wafer. Pagkatapos kumpirmahin na ang silid ay hindi tinatagusan ng hangin, inirerekumenda namin na unahin ang pagsisiyasat ng tatlong "mga nakatagong sulok":

1. Kondisyon sa ibabaw ng graphite susceptor: Ang mga microcrack o mga lugar na nagbabalat sa SiC coating ay maaaring maglabas ng mga particle sa mataas na temperatura. Kung ang susceptor ay ginamit para sa higit sa 1000 na pagtakbo, inirerekumenda namin na palitan ito kaagad para sa pagsubok-maraming mga isyu sa particle ang nawawala pagkatapos palitan ang susceptor ng isa na may buo na coating.

2. Pressure transients sa panahon ng paglipat ng linya ng gas: Sa mga MOCVD system, ang pagbabagu-bago ng presyon sa sandali ng source gas switching ay maaaring maging sanhi ng pag-alis ng mga byproduct mula sa mga panloob na dingding ng piping. Inirerekomenda namin ang pag-inspeksyon sa response curve ng automatic pressure controller (APC) para kumpirmahin kung nagaganap ang pressure overshoot.

3. Mga contaminant sa likurang bahagi ng substrate: Kung may pinong alikabok o organikong nalalabi sa likod ng substrate bago ito pumasok sa silid, maaari itong "lumipat" sa front-side na epitaxial layer sa mataas na temperatura—ito ang pinakakaraniwang hindi napapansing isyu.

Ang pag-troubleshoot ng particle ay mahalagang proseso ng "pag-aalis": Magsimula sa pinakamadalas na pinapalitang mga consumable at subaybayan ang isyu nang hakbang-hakbang patungo sa mas malalalim na bahagi ng silid.

Q2: Sa SiC epitaxy, gaano kakitid ang window ng proseso para sa step-flow growth? Ano ang mga tolerance para sa mga paglihis ng temperatura at presyon?

A: Ang tanong na ito ay tumatalakay sa ubod ng proseso ng SiC epitaxy—ang step-flow growth ay nangangailangan ng tatlong kundisyon na matugunan nang sabay-sabay sa loob ng napakakitid na window: sapat na mobility sa ibabaw, isang naaangkop na nucleation barrier sa step edge, at pagsugpo sa three-dimensional na paglaki ng isla.

Batay sa praktikal na data mula sa mass production lines:

• Temperatura window: Karaniwan sa pagitan ng 1550°C at 1650°C, na may epektibong window na humigit-kumulang ±15°C. Kung ang temperatura ay masyadong mababa, ang pagkamagaspang sa ibabaw (RMS) ay lumalala nang husto; kung masyadong mataas ang temperatura, lalabas ang 3C-SiC polymorphic inclusions.
• Pressure window: Karaniwang kinokontrol sa pagitan ng 50 at 200 mbar, na may epektibong window na humigit-kumulang ±20 mbar. Labis na presyon → nabawasan ang haba ng paglipat sa ibabaw at pagsasama ng hakbang; hindi sapat na presyon → nabawasan ang supersaturation ng singaw at isang makabuluhang pagbaba sa rate ng paglago.

Sa mga praktikal na aplikasyon sa engineering, mas gusto ng karamihan sa mga process engineer na ayusin muna ang temperatura at pagkatapos ay i-fine-tune ang pressure upang mahanap ang window—dahil mas mabilis na tumutugon ang chamber sa mga pagbabago sa pressure, na ginagawa itong angkop para sa mabilis na pag-scan ng DOE (Design of Experiments).

Q3: Paano tinutukoy ang cycle ng pagpapalit para sa graphite susceptor sa MOCVD equipment? Ito ba ay batay sa bilang ng mga tumatakbo o visual na inspeksyon?

A: Ang isyung ito ay direktang nauugnay sa balanse sa pagitan ng proseso ng ani at mga gastos sa produksyon at isang pangunahing pokus para sa parehong production line engineer at procurement decision-makers.

Ang karaniwang kasanayan sa industriya ay isang dual-track na diskarte na pinagsasama ang "batch lifespan" at "visual inspection":

• Batch Lifespan: Ang mga supplier ay nagbibigay ng isang inirerekomendang buhay ng serbisyo (hal., ang mga SiC-coated na susceptor ng VETEK ay inirerekomenda para sa mga batch ng Aixtron), na nagmula sa mga pinabilis na pagsusuri sa pagtanda batay sa thermal cycling fatigue ng coating. Kahit na normal ang hitsura, inirerekomendang palitan ang susceptor gaya ng naka-iskedyul bago maabot ang batch count na ito upang mabawasan ang panganib ng biglaang pagkabigo.

• Visual na Inspeksyon: Pagkatapos ng bawat batch ng pagproseso, biswal na suriin ang ibabaw ng SiC coating o suriin ito sa ilalim ng mikroskopyo. Kung lilitaw ang alinman sa mga sumusunod na "mga pulang bandila," dapat isagawa kaagad ang pagpapalit—huwag maghintay hanggang sa katapusan ng inirerekumendang buhay ng serbisyo:

①Nakikitang pagbabalat o pagbitak ng patong;

② Kupas ang kulay na mga patch na may diameter na >1 mm sa ibabaw (nagsasaad ng pagkasira ng coating at oxidation ng graphite substrate);

③ Paulit-ulit na localized na mga pagkakaiba-iba ng kapal sa epitaxial layer, sa kondisyon na ang airflow distribution factor ay ibinukod.

Ang malawakang na-validate na kasanayan sa engineering ay ang itakda ang cycle ng pagpapalit sa 80% ng inirerekumendang habang-buhay ng supplier, habang sabay-sabay na nagtatatag ng substrate lifespan database sa pamamagitan ng pagkuha ng litrato at pag-archive ng hitsura ng bawat batch—iniwasan ng diskarteng ito ang parehong maagang pag-scrap (na nagiging sanhi ng basura) at pagsusugal hanggang sa pinakahuling furnace, na maaaring magresulta sa batch-wide scrap.

Q4: Kapag ang epitaxial wafer bow o warp ay lumampas sa mga detalye, ito ba ay dahil sa substrate o sa proseso ng epitaxial?

A: Ito ang pinaka-mainit na pinagtatalunan na isyu sa "attribution of responsibility" sa mga inhinyero sa panahon ng yield analysis meetings. Ang sagot ay—parehong nag-aambag, ngunit ang relatibong timbang ay nag-iiba depende sa materyal na sistema:

Isang praktikal na pagkakasunud-sunod ng pag-troubleshoot para sa mga isyu sa warpage: Una, i-verify ang papasok na data ng warpage ng substrate (ulat ng Cpk ng supplier) → Pagkatapos, suriin ang pagkakapareho ng temperatura ng epitaxial furnace (thermocouple calibration) → Panghuli, ayusin ang recipe ng proseso.

VI. Buod at Mga Rekomendasyon sa Pagpili

Sa buod, ang substrate ay nagsisilbing "skeleton at heat sink," habang ang epitaxial layer ay nagsisilbing "utak at kalamnan." Parehong kailangan:

Kung nakatuon ka sa cost-sensitive na standard logic chips o simpleng discrete device, sapat na ang mataas na kalidad, malalaking sukat na silicon substrate upang matugunan ang iyong mga pangangailangan.

Kung ang iyong aplikasyon ay nagsasangkot ng mga komunikasyong may mataas na dalas, conversion ng mataas na boltahe ng kuryente, o photodetection na may mataas na sensitivity, kung gayon ang mga wafer na ginawa gamit ang mga precision na proseso ng epitaxial ang iyong pinakamahusay na pagpipilian.

Sa industriya ng pagmamanupaktura ng semiconductor ngayon, na patuloy na nagsusumikap ng "mas mabilis, mas maliit, at mas mahusay" na mga solusyon, ang teknolohiyang epitaxial ay naging isang pangunahing tool para sa paglampas sa mga pisikal na limitasyon ng Batas ni Moore.
