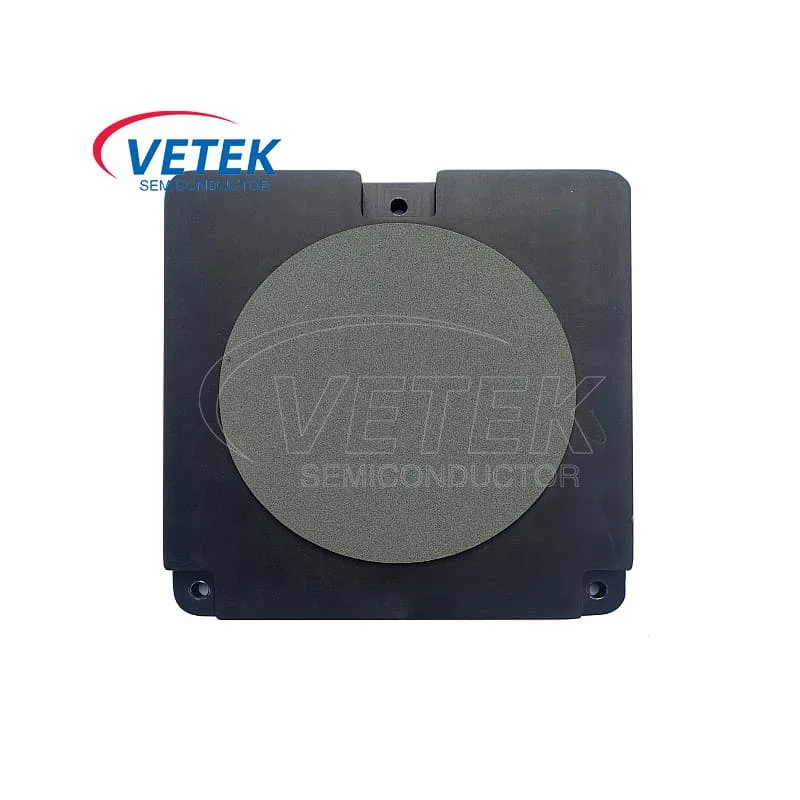

Porous sic vacuum chuck

Ang Vetek Semiconductor Porous SiC Vacuum Chuck ay pangunahing binubuo ng silicon carbide (SiC), isang ceramic na materyal na may mahusay na pagganap. Maaaring gampanan ng Porous SiC Vacuum Chuck ang papel ng suporta at pag-aayos ng wafer sa proseso ng pagproseso ng semiconductor. Maaaring tiyakin ng produktong ito ang malapit na akma sa pagitan ng wafer at ng chuck sa pamamagitan ng pagbibigay ng pare-parehong pagsipsip, na mabisang pag-iwas sa pag-warping at pagpapapangit ng wafer, sa gayo'y tinitiyak ang flatness ng daloy sa panahon ng pagproseso. Bilang karagdagan, ang mataas na temperatura na pagtutol ng silicon carbide ay maaaring matiyak ang katatagan ng chuck at maiwasan ang wafer mula sa pagkahulog dahil sa thermal expansion. Maligayang pagdating upang kumonsulta pa.

Sa larangan ng electronics, ang porous SIC vacuum chuck ay maaaring magamit bilang isang semiconductor material para sa pagputol ng laser, mga aparato ng kapangyarihan ng paggawa, mga photovoltaic module at mga elektronikong sangkap. Ang mataas na thermal conductivity at mataas na temperatura ng paglaban ay ginagawang isang mainam na materyal para sa mga elektronikong aparato. Sa larangan ng optoelectronics, ang porous sic vacuum chuck ay maaaring magamit upang gumawa ng mga optoelectronic na aparato tulad ng mga laser, LED packaging material at solar cells. Ang mahusay na mga optical na katangian at paglaban ng kaagnasan ay makakatulong na mapabuti ang pagganap at katatagan ng aparato.

Maaaring magbigay ang Vetek Semiconductor:

1. Kalinisan: Matapos ang pagproseso ng carrier ng SIC, pag -ukit, paglilinis at pangwakas na paghahatid, dapat itong ma -tempered sa 1200 degree para sa 1.5 oras upang masunog ang lahat ng mga impurities at pagkatapos ay nakaimpake sa mga vacuum bag.

2. Flat ng produkto: Bago ilagay ang wafer, dapat itong nasa itaas ng -60kpa kapag inilagay ito sa kagamitan upang maiwasan ang paglipad ng carrier habang mabilis na paghahatid. Pagkatapos ilagay ang wafer, ito ay dapat na nasa itaas -70kpa. Kung ang temperatura ng walang load ay mas mababa sa -50kpa, ang makina ay mananatiling alerto at hindi maaaring gumana. Samakatuwid, ang flatness ng likod ay napakahalaga.

3. Disenyo ng landas ng gas: na-customize ayon sa mga kinakailangan ng customer.

3 yugto ng pagsubok ng customer:

1. Pagsusuri sa oksihenasyon: walang oxygen (mabilis na uminit ang customer hanggang 900 degrees, kaya kailangang i-annealed ang produkto sa 1100 degrees).

2. Pagsubok ng Metal Residue: Mabilis na init hanggang sa 1200 degree, walang mga impurities sa metal na pinakawalan upang mahawahan ang wafer.

3. Pagsubok sa Vacuum: Ang pagkakaiba sa pagitan ng presyon na may at walang wafer ay nasa loob ng +2KA (puwersa ng pagsipsip).

Vetek semiconductor porous sic vacuum chuck katangian table:

Vetek semiconductor porous sic vacuum chuck shops:

Pangkalahatang-ideya ng chain ng industriya ng semiconductor chip epitaxy:
