Mga Patong ng CVD sa Semiconductor Epitaxy: Mga Parameter ng Engineering, Pagpili ng SiC/TaC at Pagkontrol sa Pagkabigo

May-akda | Inhinyero Nickwu | Engineer, Advanced Materials Division, Vetek Semiconductor


Panimula: Sa epitaxy, ang isang coated graphite susceptor ay bahagi ng thermal, chemical at contamination boundary ng reactor. Ang halaga nito ay hindi lamang sa kapal ng patong, ngunit sa kung gaano palagiang pinapanatili ng natapos na bahagi ang temperatura ng wafer, katatagan ng ibabaw at pag-uulit sa pamamagitan ng mga siklo ng paglaki at paglilinis.


1. CVD Coating bilang isang Epitaxy Process Boundary


Pangunahing konklusyon: Kahit na may hindi nagbabagong temperatura, presyon at daloy ng gas, ang pagkamagaspang ng patong, mga deposito, pocket geometry o pagkasira ng interface ay maaaring magbago ng heat transfer at surface chemistry. Samakatuwid, ang coated susceptor ay dapat ituring bilang isang bahagi ng reaktor na kritikal sa proseso, hindi isang passive wafer holder.

Ang mga karaniwang temperatura ng paglago ay naglalarawan ng pagkarga: Ang GaN MOCVD ay madalas na tumatakbo malapit sa 1000–1100°C, Si epitaxy sa paligid ng 1050–1200°C, at SiC epitaxy na humigit-kumulang 1500–1700°C. Ang temperatura ng wafer ay depende sa kapangyarihan ng heater plus susceptor geometry, emissivity, lalim ng bulsa, pag-ikot at daloy ng gas.

Gumagamit ang planetary MOCVD ng laminar flow at maramihang pag-ikot ng carrier upang mapabuti ang kapal, komposisyon at pagkakapareho ng doping.[1]


2. Mga Parameter ng Patong ng CVD SiC at TaC


Pangunahing konklusyon: Ang "100 μm coating" ay hindi isang kumpletong detalye ng semiconductor. Ang densidad, kadalisayan, microstructure, pagkamagaspang, CTE, distribusyon ng kapal, pagdirikit at kontrol ng depekto ay dapat isaalang-alang nang magkasama, lalo na sa mga bulsa, gilid, butas at may anino na mga tampok kung saan maaaring magkaiba ang lokal na deposisyon.


Parameter
CVD SiC
CVD TaC
Densidad
~3.2–3.21 g/cm³
~14.3 g/cm³
CTE
~4.3–4.5×10⁻⁶/K
~6.3×10⁻⁶/K
Katigasan
~40–42 GPa
~2000 HK
kapal
~100 μm karaniwang
≥20 μm; ~35±10 μm
Kagaspangan
~1–3 μm, umaasa sa proseso
Nakadepende sa proseso
Kadalisayan
> 6N posible
Nakadepende sa grade

Ang engineering chain ay:

CVD temperatura / presyon / ratio ng gas → paglaki ng butil → density / pagkamagaspang / stress → buhay ng patong.

Ang mas mataas na presyon ay nagpapataas ng pagkamagaspang at porosity, habang ang sobrang temperatura ay nagbunga ng mas magaspang na mga istraktura.[3]


3. Thermal Uniformity at Run-to-Run Repeatability


Pangunahing konklusyon: Ang isang patong ay maaaring maging hindi katanggap-tanggap sa proseso bago ito mapansing matuklap. Ang thickness drift, recession, mga deposito o pagbabago ng pagkamagaspang ay maaaring magbago ng wafer-to-susceptor heat transfer at emissivity, na lumilikha ng temperatura o run-to-run drift habang ang bahagi ay lilitaw pa rin sa mekanikal na buo.


Balanse ng init ng wafer:

Qtotal = Qconduction + Qradiation + Qconvection

Ang coated susceptor ay nakakaimpluwensya sa mga terminong ito sa pamamagitan ng mga materyal na katangian, kondisyon sa ibabaw at geometry. Mahalaga ang lalim ng bulsa dahil binabago ng coating buildup ang final wafer seating geometry.

Ang isang nominal na 100 μm coating na nag-iiba-iba sa paligid ng isang bulsa ay maaaring magbago ng parehong lokal na thermal path at mga huling dimensyon. Ang maliit na variation ay hindi awtomatikong nagiging sanhi ng hindi pagkakapareho, ngunit ang post-coating pocket depth ay dapat na isang CTQ.

Sa panahon ng produksyon:

growth deposits + paglilinis + thermal cycling → pagkamagaspang/emissivity drift → thermal-boundary drift → wafer-temperature drift → growth-rate/composition drift.

Samakatuwid, ang buhay ng bahagi ay dapat tukuyin sa pamamagitan ng mga limitasyon sa proseso—hindi lamang sa pamamagitan ng "walang nakikitang pagkasira."


4. CVD SiC vs. CVD TaC Selection


Pangunahing konklusyon: Ang CVD SiC ay ang praktikal na baseline para sa maraming bahagi ng Si, GaN at SiC epitaxy dahil sa maturity, purity at compatibility nito sa graphite. Nagiging kaakit-akit ang TaC kapag ang matinding temperatura o Si-rich chemistry ay ginagawang ang SiC recession ang na-verify na mekanismo na naglilimita sa buhay.


Window ng Proseso
Panimulang Pagpili
Logic ng Engineering
Si epitaxy, ~1050–1200°C
CVD SiC
Mature, sapat na margin
GaN MOCVD, ~1000–1100°C
CVD SiC
Itinatag na ibabaw ng carrier
SiC epitaxy, ~1500–1700°C
SiC muna; suriin ang TaC kung limitado ang buhay
Mas mataas na kalubhaan
Matinding Si-rich attack
Suriin ang TaC
Mas mataas na refractory margin
>2000°C hot-zone na serbisyo
Mahigpit na isinasaalang-alang ang TaC
Maaaring limitahan ng katatagan ng SiC ang buhay

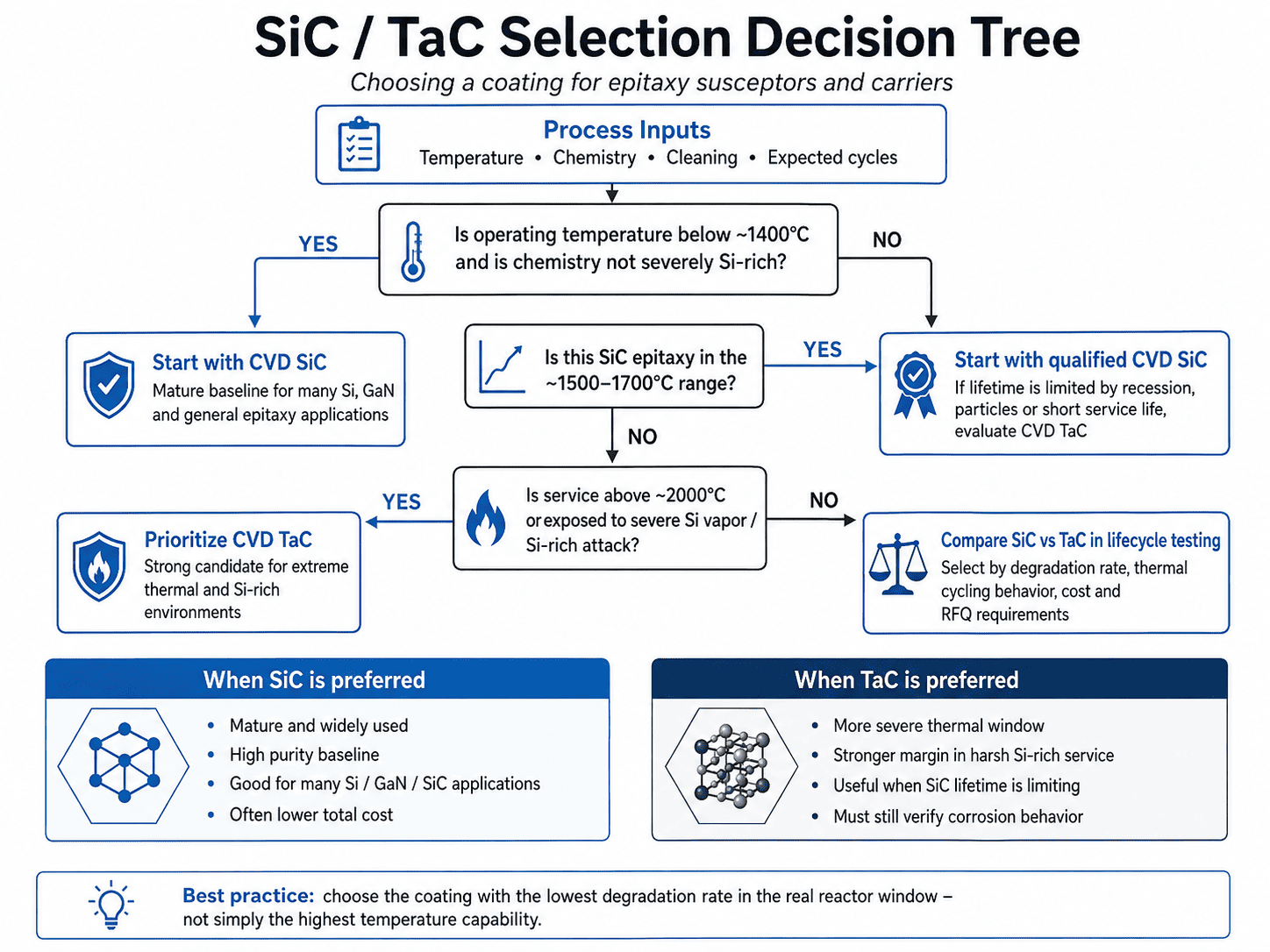

Selection Decision TreeT < ~1400°C at SiC chemically compatible?

→ Oo: maging kwalipikado ang CVD SiC.

→ Hindi: magpatuloy.

SiC epitaxy sa ~1500–1700°C?

→ Magsimula sa napatunayang SiC. Kung nangingibabaw ang recession, mga particle o maikling buhay, ihambing ang TaC.

>2000°C o matinding pagkakalantad sa Si-vapor?

→ Unahin ang pagsusuri sa TaC.

Ang TaC ay hindi chemically invulnerable. Sa 1973 K sa silikon singaw, CVD TaC nabuo TaSi₂/SiC reaksyon produkto; ang pagtaas ng pagkakalantad sa Si ay tumaas ang lalim ng kaagnasan at pagkamagaspang.[4] Samakatuwid, ang pagpili ay dapat na nakabatay sa rate ng pagkabulok sa tunay na reaktor, hindi lamang ang natutunaw na punto.

SiC TaC Selection Decision Tree


5. Mga Mekanismo ng Pagkabigo ng Patong ng CVD



Pangunahing konklusyon: Karamihan sa mga pagkabigo ng coated-susceptor ay nagmumula sa pinagsamang thermal stress, deposition non-uniformity, chemical recession at paglilinis o paghawak ng pinsala. Ang pag-aaral ng pagkabigo ay dapat iugnay ang nakikitang depekto sa mekanismo ng ugat nito at pagkatapos ay sa sintomas ng wafer sa halip na huminto sa "coating peeling."

Mode ng Pagkabigo
Mekanismo ng ugat
Pangunahing Panganib sa Proseso
Microcracking
CTE mismatch + thermal cycling
Pagpasok ng gas, mga particle
Delamination
Ang natitirang stress / mahinang interface
Tumalsik
Pinhole/porosity
Hindi kumpletong densification
Pagkalantad sa graphite
Edge chipping
Stress/paghawak
Mga lokal na particle
Pag-urong ng kemikal
High-T reaktibong kimika
Pagkagaspang/pag-aanod ng emissivity
Pagtitipon ng deposito
Parasitic deposition
Thermal/flow drift


Ang isang kapaki-pakinabang na first-order na thermal-stress na kaugnayan ay:

σ ≈ E × Δα × ΔT

kung saan ang E ay coating modulus, Δα ang coating/substrate CTE difference at ΔT ang thermal excursion. Ito ang dahilan kung bakit mahalaga ang pagtutugma ng graphite CTE halos kasinghalaga ng kadalisayan ng patong.

Ang malalalim na bulsa, butas at uka ay maaaring makatanggap ng iba't ibang precursor transport:

lokal na manipis/porous coating → thermal/chemical attack → graphite exposure → erosion → particles → wafer-defect risk.

Maaaring maabot ng isang bahagi ang proseso ng end-of-life bago ang mekanikal na end-of-life.

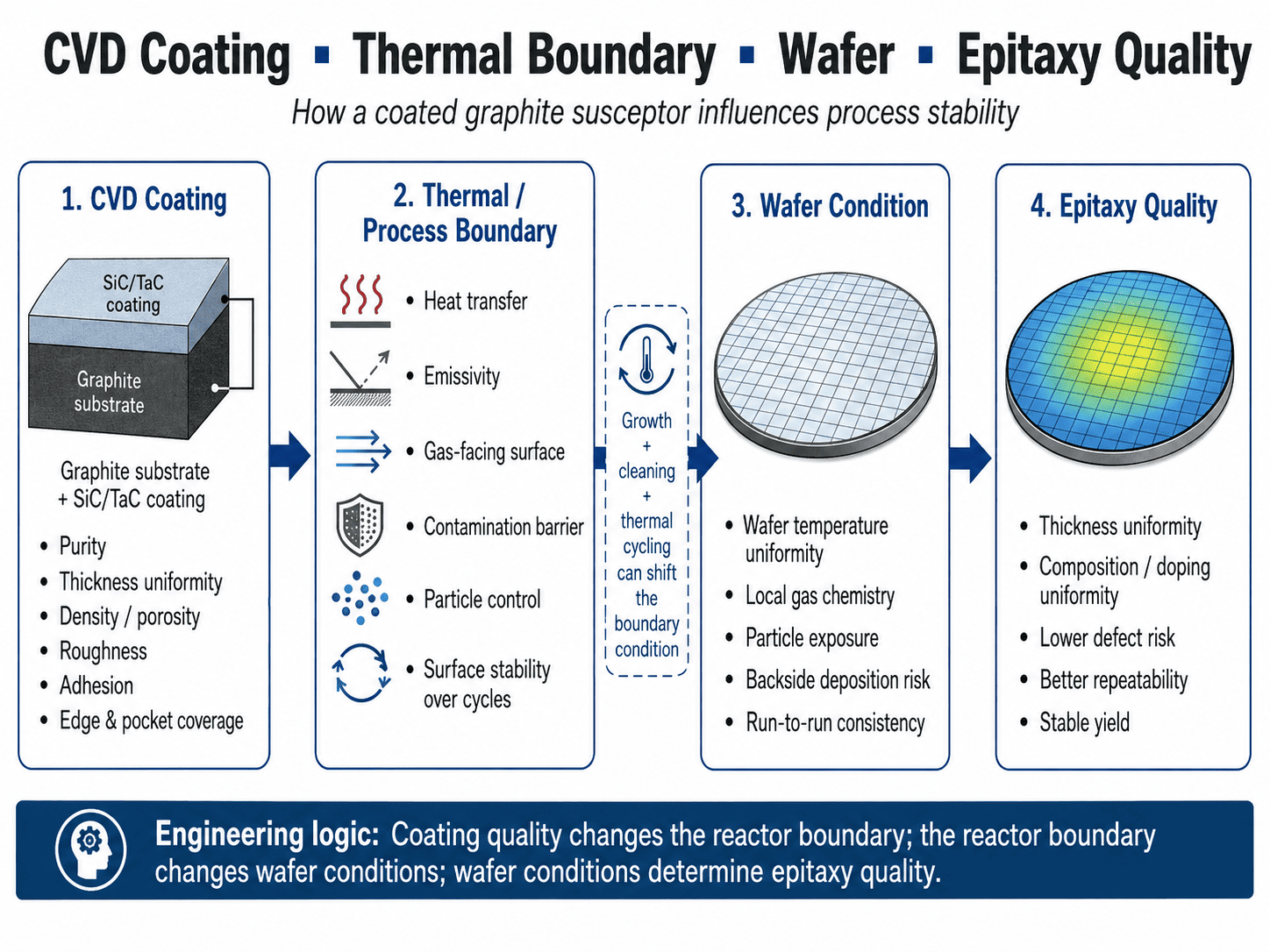

Engineering Mechanism Diagram from CVD Coating to Epitaxy Quality

6. Mga Kinakailangan sa Kwalipikasyon at RFQ


Pangunahing konklusyon: Dapat i-convert ng kwalipikasyon ang mga kondisyon ng reactor sa mga masusukat na CTQ at i-verify ang mga ito sa natapos na geometry. Ang mga materyal na sertipiko lamang ay hindi sapat; ang target ay paulit-ulit na integridad ng coating, mga sukat at thermal/kemikal na pag-uugali sa pamamagitan ng mga siklo ng paglaki at paglilinis ng kinatawan.

Ang isang praktikal na detalye ay dapat kasama ang:


  • materyal: grado ng grapayt, kadalisayan, CTE; yugto ng patong at kadalisayan.
  • Patong: kapal, mga lokal na limitasyon, pagkamagaspang, pamantayan ng pinhole/porosity, pamantayan sa pagdirikit o thermal-cycle.
  • Geometry: lalim ng bulsa pagkatapos ng coating, flatness/runout, OD/ID, mga butas at mga CTQ na nauugnay sa pag-ikot.
  • Proseso: laki ng wafer, temperatura, mga gas, pressure, heating/rotation mode, cleaning chemistry at inaasahang mga cycle.


Inirerekomendang mga checkpoint:

Papasok → tinukoy na mga siklo ng paglago → paglilinis → katapusan ng buhay.

Ang pag-uugnay ng mga checkpoint na ito sa data ng particle at wafer ay mas kapaki-pakinabang kaysa sa visual na inspeksyon lamang.


7. FAQ


Gaano dapat kakapal ang CVD SiC?

Ang humigit-kumulang 100 μm ay isang kapaki-pakinabang na sanggunian, hindi isang pangkalahatang pinakamabuting kalagayan. Tinutukoy ng geometry, corrosion allowance, stress at dimensional tolerance ang target.

Lagi bang tumatagal ang mas makapal na coating?

Hindi. Nagdaragdag ito ng reserbang kaagnasan ngunit maaari ring tumaas ang natitirang stress at dimensional shift.

Bakit nababalat ang SiC coating?

Ang mga karaniwang nag-aambag ay ang CTE mismatch, natitirang stress, mga depekto sa interface, edge geometry, thermal cycling, chemical attack at cleaning damage.

Kailan dapat palitan ng TaC ang SiC?

Kapag ang mataas na temperatura o Si-rich na pag-atake ay napatunayang ang nangingibabaw na limitasyon sa buhay ng SiC at ang TaC ay nagbibigay ng mas magandang resulta ng lifecycle.


Konklusyon


Pangunahing konklusyon: Ang CVD-coated graphite ay dapat maging kwalipikado bilang bahagi ng proseso ng epitaxy. Ang target ay stable na thermal, chemical at dimensional na pag-uugali sa buong produksyon, na may end-of-life na tinukoy sa pamamagitan ng masusukat na mga CTQ ng proseso sa halip na nakikitang pinsala lamang.

Ang engineering chain ay:

graphite substrate → CVD microstructure → tapos na geometry → thermal/chemical stability → wafer repeatability.

Ang mas magandang tanong ay hindi lang "Gaano kakapal ang coating?" ngunit "Paano gagana ang bahaging ito pagkatapos ng paulit-ulit na paglaki, paglilinis at mga thermal cycle, at anong masusukat na limitasyon ang tumutukoy sa katapusan ng buhay nito?"
