Paano Nakadeposito ang CVD Silicon Carbide Coating sa Graphite?

A CVD silicon carbide (SiC) coatingay nabuo sa pamamagitan ng paglalantad ng isang heated graphite component sa mga kinokontrol na precursor gas sa loob ng isang chemical vapor deposition reactor. Ang mga reaktibong species ay umaabot sa graphite surface, kung saan ang SiC ay nag-nucleate at lumalaki sa isang siksik na polycrystalline layer. Para sa mga semiconductor susceptor at wafer carrier, ang matagumpay na pagdeposito ay nakasalalay sa kadalisayan ng graphite, paghahanda sa ibabaw, temperatura, presyon, gas chemistry, mass transfer, geometry at thermal-expansion compatibility.

Ang layunin ay hindi lamang upang "takpan" ang grapayt, ngunit upang lumikha ng isang mataas na kadalisayan na ibabaw ng proseso na may kontroladong kapal, pagkamagaspang, stoichiometry at integridad ng interface.

1. Mula sa Graphite Substrate hanggang sa CVD-Ready Surface

Ang proseso ay nagsisimula sa pagpili ng substrate, machining at purification.High-purity isostatic graphiteay karaniwang ginagamit dahil pinagsasama nito ang machinability, thermal stability at medyo pare-parehong microstructure.

Ang mga pangunahing kadahilanan ng substrate ay kinabibilangan ng kadalisayan, density, porosity, istraktura ng butil at koepisyent ng thermal expansion (CTE). Para sa mga susceptor at wafer carrier, ang katumpakan ng machining ay pantay na mahalaga dahil ang lalim ng bulsa, flatness, geometry ng gilid at kapal ng pader ay maaaring makaapekto sa daloy ng gas at panghuling thermal behavior.

Ang isang pinasimpleng pagkakasunud-sunod ay:

Graphite Selection → Precision Machining → Purification → Surface Preparation → CVD Deposition → Inspection

Bago ang pagtitiwalag, ang ibabaw ay dapat na malinis at angkop para sa nucleation. Ang kontaminasyon, maluwag na mga particle o lokal na pinsala sa ibabaw ay maaaring makaistorbo sa maagang paglaki ng SiC at sa kalaunan ay maging mahihinang mga rehiyon, pinhole o hindi pare-parehong mga lugar. Samakatuwid, ang paghahanda ng substrate at pag-deposito ng patong ay dapat ituring bilang isang pinagsama-samang proseso.

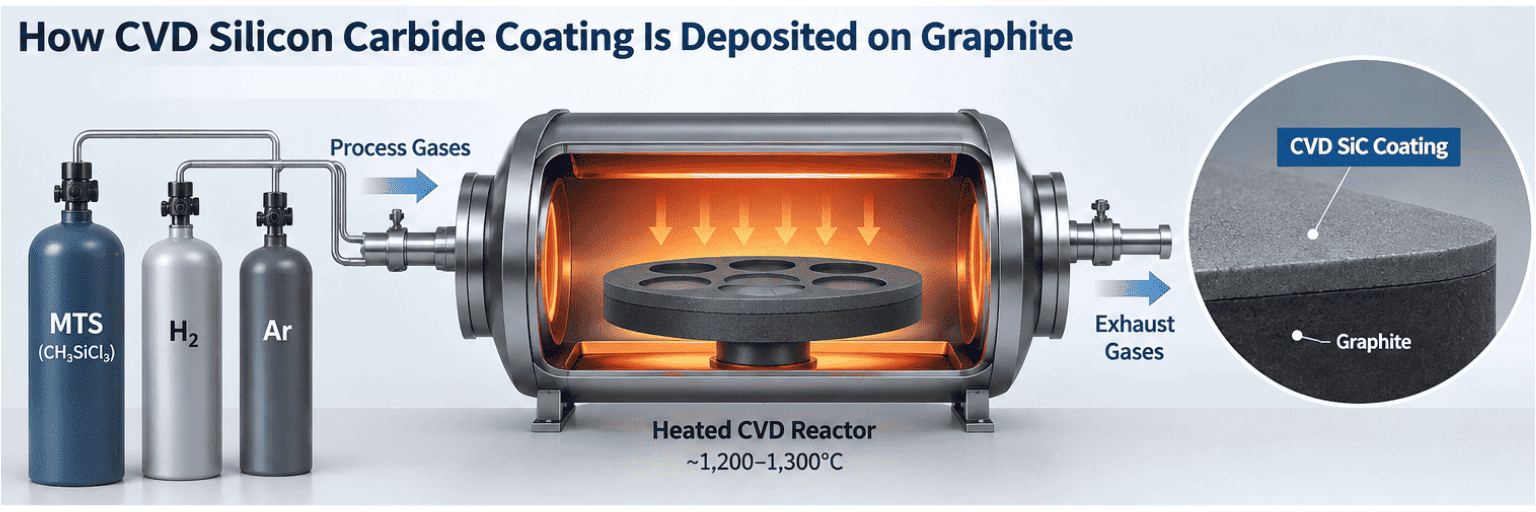

2. Paano Nabubuo ang SiC sa CVD Reactor

Isang malawak na pinag-aralan ang mga gamit ng rutamethyltrichlorosilane (MTS, CH3SiCl3)bilang isang solong pinagmumulan ng silicon-at-carbon precursor, na may hydrogen at kadalasang argon sa sistema ng gas. Sa mataas na temperatura, ang MTS ay nabubulok sa pamamagitan ng gas-phase at mga reaksyon sa ibabaw. Ang mga reaktibong species ay dinadala sa boundary layer, nag-adsorb sa mainit na graphite surface, nagre-react, at bumubuo ng solidong SiC habang ang mga pabagu-bagong produkto ay inaalis.

Ang pagkakasunud-sunod ng deposition ay maaaring gawing simple bilang:

Precursor Delivery → Gas Transport → Boundary-Layer Diffusion → Surface Adsorption → Nucleation → Grain Growth

Ang komersyal na CVD SiC deposition sa graphite ay karaniwang ginagawa sa itaas tungkol sa1,200°C; Ang SGL Carbon ay nag-uulat ng karaniwang hanay ng1,200–1,300°Cpara sa proseso nito.

Isang 2026Mga Ulat sa Siyentipikopag-aaral gamit ang isang MTS-H2 system na sinuri1,100–1,350°Cat natukoy ang isang malapit na paglipat1,180°Csa pagitan ng mas malakas na kontrol sa ibabaw-reaksyon at isang rehimen kung saan ang transportasyon at pagsasabog ay lalong nagiging mahalaga.

Sa mas mababang temperatura, maaaring limitahan ng mga surface-reaction kinetics ang deposition. Habang tumataas ang temperatura, bumibilis ang precursor decomposition. Kapag ang mga reaksyon sa ibabaw ay sapat na mabilis, ang transportasyon ng mga reaktibong species sa pamamagitan ng gas boundary layer ay nagiging mas mahalaga.

Para sa mga kumplikadong susceptor, ang pagkakapareho ng patong ay samakatuwid ay isangproblema sa fluid-dynamics.

3. Ano ang Kumokontrol sa Paglago, Kapal at Pagkakatulad?

Ang kalidad ng CVD SiC ay tinutukoy ng ilang pinagsamang mga variable, hindi ng isang "pinakamahusay" na temperatura.

Matindi ang epekto ng temperatura sa morpolohiya. Sa 2026 na pag-aaral, malapit na ang deposition1,200°Cgumawa ng siksik, mahusay na tinukoy na mga butil ng β-SiC sa ilalim ng nasubok na mga kondisyon, habang ang labis na temperatura ay nag-promote ng mga magaspang na istruktura.

Ang komposisyon ng gas ay pantay na mahalaga. Sa isang MTS-H2 system, binabago ng hydrogen-to-MTS ratio ang mga pathway ng reaksyon na naglalaman ng carbon at silicon. Ang binanggit na pag-aaral ay nakakuha ng malapit-stoichiometric Si/C sa isangH2/MTS molar ratio sa paligid ng 10sa ilalim ng mga kondisyon nito; ito ay dapat ituring bilang isang halimbawa ng pananaliksik, hindi isang unibersal na pang-industriya na recipe.

Ang presyon at bilis ng gas ay nakakaimpluwensya kung paano naaabot ng mga reaktibong species ang mga kumplikadong tampok. Ang mga matutulis na sulok, malalalim na bulsa, mga uka at may kalasag na ibabaw ay maaaring bumuo ng iba't ibang lokal na kondisyon ng hangganan-layer, kaya ang coating uniform sa isang flat coupon ay maaaring maging hindi uniporme sa isang multi-pocket na susceptor.

Ito ang dahilan kung bakitCFD at reactor-flow optimizationay kapaki-pakinabang para sa mga kumplikadong bahagi ng semiconductor.

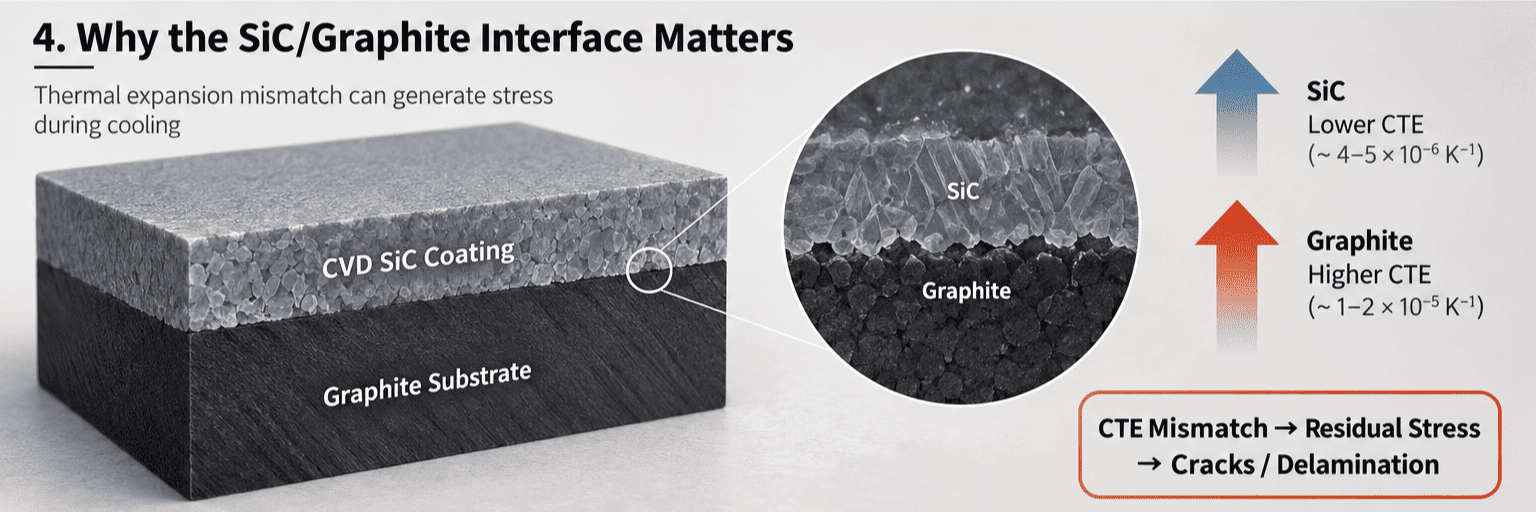

4. Bakit Mahalaga ang SiC/Graphite Interface

Ang interface ng SiC/graphite ay isang pangunahing determinant ng buhay ng coating.

Ang SiC ay idineposito sa mataas na temperatura, at ang bahagi ay nakararanas ng paulit-ulit na pag-init at paglamig sa panahon ng epitaxy o MOCVD. Dahil ang graphite at SiC ay hindi lumalawak nang magkapareho, ang thermal strain ay nabubuo sa panahon ng paglamig at pagbibisikleta.

Ang isang pinasimple na landas ng pagkabigo ay:

CTE Mismatch + Residual Stress → Microcrack → Delamination → Particles / Exposed Graphite

Samakatuwid, ang magandang disenyo ng coating ay nangangailangan ng graphite grade na may angkop na thermal-expansion na pag-uugali, kontroladong kondisyon sa ibabaw at isang proseso ng pagdedeposition na umiiwas sa labis na stress.

Isang 2026Ceramics InternationalAng pag-aaral na sinusuri ang CVD SiC sa graphite ay nagpakita din na ang temperatura ng pag-deposito ay nakakaimpluwensya sa coating microstructure at interfacial adhesion.

Mahalaga rin ang kapal. Maaaring mapataas ng mas makapal na layer ang proteksiyon na hadlang, ngunit maaari rin nitong baguhin ang mga dimensyon ng bahagi at dagdagan ang naipon na stress. Para sa mga bahagi ng semiconductor, dapat na isaalang-alang ang kapal ng coating kasama ng geometry, flatness, surface finish at inaasahang thermal cycle.

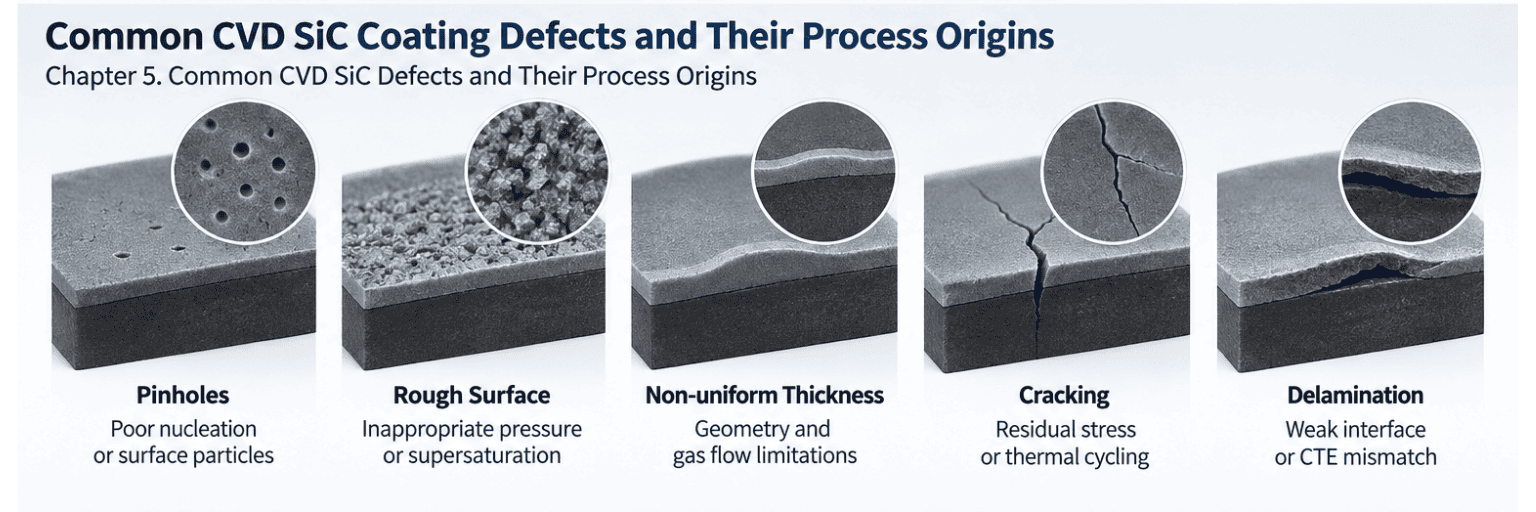

5. Mga Karaniwang Depekto sa CVD SiC at Ang Kanilang Mga Pinagmulan ng Proseso

Ang mga depekto sa patong ay pinakamahusay na nauunawaan sa pamamagitan ng pag-uugnay ng nakikitang sintomas sa mekanismo ng paglaki nito.

Ang mga hakbang, sulok, blind area at wafer pocket ay maaaring makaistorbo sa daloy ng gas. Kung ang mga reaktibong species ay maubos bago makarating sa isang shielded na rehiyon, ang lokal na deposition rate ay maaaring bumaba. Sa kabaligtaran, ang lokal na mataas na supersaturation ay maaaring magsulong ng magaspang o depektong paglaki.

Ang layunin ay hindi ang pinakamataas na rate ng deposition. Ang semiconductor coating ay nangangailangan ng balanse sa pagitandensity, kadalisayan, stoichiometry, pagkamagaspang sa ibabaw, pagkakapareho ng kapal at integridad ng interface.

Ito ay partikular na mahalaga para sa mga multi-pocket na MOCVD carrier at epitaxy susceptor, kung saan maaaring umiral ang iba't ibang kondisyon ng lokal na daloy sa parehong bahagi.

6. Mula sa CVD Coating tungo sa isang Semiconductor-Grade Component

Pagkatapos ng pagtitiwalag, ang patong ay dapat suriin bilang bahagi ng natapos na bahagi sa halip na bilang isang nakahiwalay na materyal.

Depende sa aplikasyon, maaaring kabilang sa kwalipikasyon ang:

l Dimensional na inspeksyon at flatness;

l Coating kapal at kapal pagkakapareho;

l Spagkamagaspang ng mukha;

l Microscopy para sa mga bitak, pinholes o abnormal na butil;

l Phase o microstructure analysis;

l Ppag-verify ng urity;

l Traceability at dokumentasyon ng inspeksyon.

Para sa epitaxy at MOCVD, ang patong ay dapat ding makaligtas sa tunay na kapaligiran ng proseso. Ang isang coating na mukhang katanggap-tanggap kaagad pagkatapos ng deposition ay maaari pa ring bumaba sa ilalim ng paulit-ulit na mga thermal cycle, agresibong kimika sa paglilinis o mga lokal na kondisyon ng reactor.

Ang kadena ng engineering ay maaaring maibuod bilang:

CVD Recipe → Coating Structure → Interface Quality → Component Geometry → Thermal / Chemical Stability → Wafer Process Performance

Ipinapaliwanag ng relasyong ito kung bakit dapat tukuyin ang paggamit ng CVD SiC coatingmga parameter na nauugnay sa pagganap kaysa sa nominal na kapal ng coating lamang.

Para sa isang susceptor o wafer carrier, ang kalidad ng coating sa huli ay kailangang gumana kasama ng kalidad ng graphite, precision machining at component geometry upang suportahan ang matatag na thermal behavior, mababang kontaminasyon at paulit-ulit na pagproseso ng semiconductor.

FAQ / RFQ

1. Anong precursor ang karaniwang ginagamit para sa CVD SiC coating sa graphite?
Ang Methyltrichlorosilane (MTS) ay malawakang pinag-aralan dahil naglalaman ito ng parehong silikon at carbon. Ang aktwal na produksyon ng chemistry at deposition recipe ay nag-iiba ayon sa manufacturer, reactor at application.

2. Anong temperatura ang ginagamit sa pagdeposito ng CVD SiC sa grapayt?
Ang mga proseso ng komersyal at pananaliksik ay karaniwang tumatakbo sa itaas 1,200°C, ngunit ang pinakamabuting kalagayan na temperatura ay nakasalalay sa disenyo ng reaktor, presyon, kimika ng precursor, grado ng grapayt at kinakailangang istraktura ng patong.

3. Ano ang kumokontrol sa pagkakapareho ng kapal ng SiC coating?
Ang daloy ng gas, presyon, geometry ng bahagi, oras ng pagdeposito, pamamahagi ng temperatura at precursor transport lahat ng bagay. Ang malalalim na bulsa, sulok, at may kalasag na mga ibabaw ay partikular na sensitibo sa mga lokal na kondisyon ng paglilipat ng masa.

4. Bakit maaaring mag-crack o ma-delaminate ang CVD SiC coating?
Kasama sa mga karaniwang nag-aambag ang natitirang stress, graphite/SiC CTE mismatch, hindi sapat na paghahanda ng interface, coating microstructural defects at paulit-ulit na thermal cycling.

5. Anong impormasyon ang dapat ibigay para sa isang CVD SiC coating RFQ?
Ibigay ang 2D drawing o 3D model, component function, reactor model, process conditions, graphite requirement, coating thickness, surface roughness, dimensional tolerances, inspeksyon na kinakailangan at kinakailangang dami.

Mga sanggunian

1. SGL Carbon.SIGRAFINE® SiC Coating — CVD SiC deposition sa isostatic graphite, coating temperature at thermal-expansion na pagtutugma.

2. Huo, Y. et al.Pag-aaral ng ugnayan ng proseso-istraktura-pag-aari sa mga patong ng CVD-SiC sa mga substrate ng grapayt. Mga Ulat sa Siyentipiko, Vol. 16, Artikulo 4150, 2026.

3. Ma, Q. et al.Interfacial adhesion ng CVD-SiC coatings sa graphite substrates: Tungkulin ng temperatura sa microstructure at mekanikal na katangian. Ceramics International, Vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Characterization ng silicon carbide coatings na lumago sa graphite sa pamamagitan ng chemical vapor deposition. Journal of Materials Processing Technology, Vol. 48, 1995.
