Ano ang Silicon Carbide (SiC) Coating? Mga Property, Proseso ng CVD at Mga Aplikasyon

Buod ng Detalye

A silicon carbide coating (SiC coating)ay isang siksik na layer ng SiC na idineposito sa ibabaw ng bahagi, kadalasang may mataas na kadalisayan na grapayt, upang lumikha ng isang interface ng proseso na lumalaban sa kemikal at thermally stable. Sa kagamitang semiconductor, ang patong ay karaniwang ginagawa ngchemical vapor deposition (CVD).

Ang pagganap nito ay mula sa pinagsamang sistema nggraphite substrate, CVD SiC layer, component geometry at reactor environment.

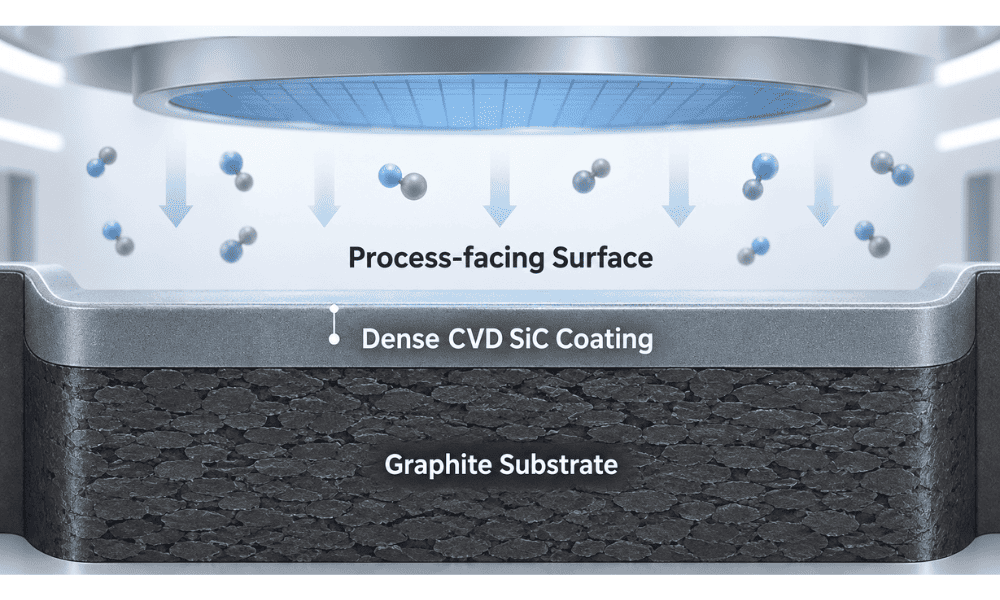

1. Ano ang Silicon Carbide Coating?

Ang graphite ay malawakang ginagamit para sa mga bahagi ng semiconductor na hot-zone dahil ito ay machinable at thermally stable. Gayunpaman, ang hubad na grapayt ay maaaring tumugon sa mga prosesong gas, mag-oxidize, maglabas ng mga impurities o makabuo ng mga particle habang ang ibabaw ay bumababa.

Binabago ng CVD SiC ang kondisyon sa ibabaw. Ang silicone carbide ay idineposito bilang isang siksik na polycrystalline layer sa ibabaw ng machined graphite body, na lumilikha ng hadlang sa pagitan ng graphite at ng kapaligiran ng proseso.

Proseso ng Gas / Wafer → Siksik na CVD SiC Surface → SiC/Graphite Interface → High-Purity Graphite Body

Ang graphite ay nagbibigay ng structural body, thermal mass at machinability; Nagbibigay ang SiC ng ibabaw na nakaharap sa proseso. Ang interface ay dapat makaligtas sa deposition, paglamig at paulit-ulit na mga ikot ng reaktor.

Inilalarawan ng SGL Carbon ang mga komersyal na SiC coatings bilang mga siksik, wear- at corrosion-resistant CVD layer na idineposito sa isostatic graphite, na may mga application na sumasaklaw sa paglaki ng semiconductor crystal, silicon/SiC epitaxy atMOCVD.

Ito ang dahilan kung bakit dapat masuri ang mga bahagi ng semiconductor-grade na SiC-coated bilangengineered na mga sistema ng materyal, sa halip na simpleng "graphite na may patong."

CVD SiC Coating kumpara sa Solid SiC

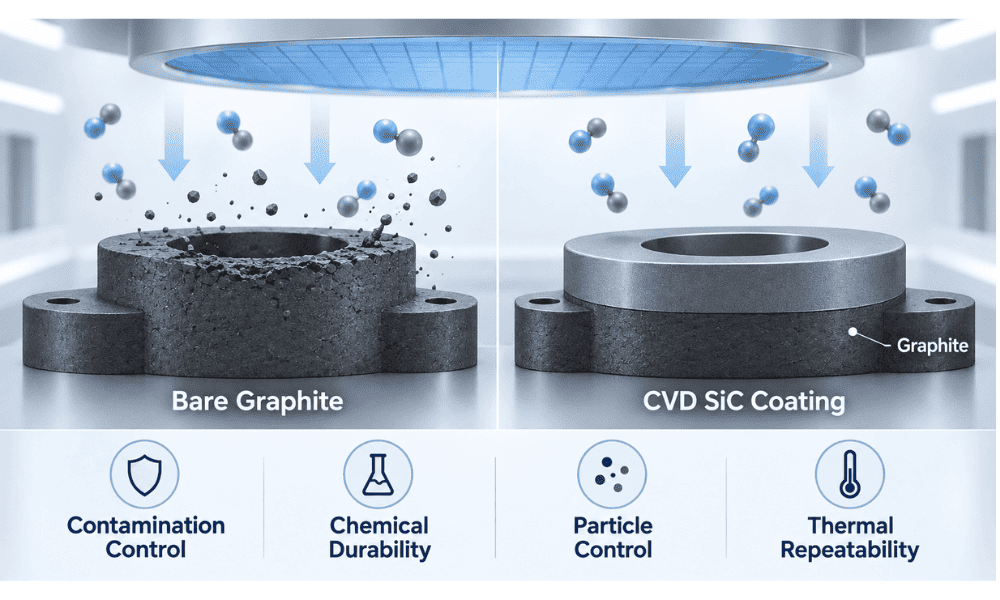

2. Bakit Ang Graphite ay Pinahiran ng SiC sa Semiconductor Equipment?

Ang layunin ay upang pagsamahin ang pagmamanupaktura ng grapayt at thermal na mga pakinabang sa isang ibabaw na mas angkop sa hinihingi na mga kondisyon ng semiconductor.

Ang isang graphite susceptor o wafer carrier ay maaaring i-machine sa mahigpit na tolerance at kumplikadong mga bulsa. Pagkatapos ay pinoprotektahan ng CVD SiC ang ibabaw na nakalantad sa proseso ng mga gas at paglilinis. Ang kumbinasyong ito ay tumutugon sa apat na pangunahing alalahanin.

Kontrol ng kontaminasyon.Ang isang siksik, mataas na kadalisayan na ibabaw ay nakakatulong na ihiwalay ang pinagbabatayan na grapayt mula sa kapaligiran ng wafer.

Ang tibay ng kemikal.Gumagamit ang Epitaxy at MOCVD ng mga agresibong precursor at cleaning chemistry; Pinapabuti ng SiC ang paglaban kumpara sa nakalantad na grapayt.

Kontrol ng butil.Ang mga bitak, pagbabalat o pagkasira ng ibabaw ay maaaring maging mga pinagmumulan ng particle, kaya ang integridad ng coating ay direktang mahalaga sa proseso ng kalinisan.

Thermal repeatability.Ang mga susceptor at carrier ay bahagi ng reactor thermal field. Ang kanilang geometry at kondisyon sa ibabaw ay dapat manatiling stable upang ang temperatura ng wafer ay mananatiling nauulit.

Kinikilala ng Mersen ang mataas na temperatura, mataas na vacuum, mga agresibong gaseous precursor, kontrol sa kontaminasyon at paglaban sa paglilinis ng mga acid bilang pangunahing kinakailangan sa pagpapatakbo para sa graphite na kagamitan na ginagamit sa epitaxy at MOCVD. Itinatampok din nito ang graphite/SiC CTE compatibility bilang mahalaga sa integridad ng coating.

Ipinapaliwanag nito kung bakit hindi maaaring paghiwalayin ang kalidad ng patongkalidad ng grapayt, katumpakan ng sukat o mga kondisyon ng reaktor. Ang isang napakahusay na kemikal na layer ng SiC sa isang sira o hindi maganda ang disenyong bahagi ay maaari pa ring maghatid ng hindi magandang pagganap ng proseso.

3. Paano Ginagawa ang CVD Silicon Carbide Coating?

Ang isang karaniwang chain ng pagmamanupaktura ay:

Graphite Selection → Precision Machining → Purification → Surface Preparation → CVD SiC Deposition → Inspection

Ang graphite ay pinili para sa kadalisayan, microstructure at thermal na pag-uugali, pagkatapos ay machined bago coating dahil ang flatness, pocket depth at gilid geometry ay nakakaapekto sa huling sukat at pagkakapareho ng coating.

Sa panahon ng CVD, ang mga gaseous precursor ay pumapasok sa isang reactor na may mataas na temperatura. Ang mga reaktibong species ay umaabot sa graphite surface, kung saan ang SiC ay nag-nucleate at lumalaki sa isang tuluy-tuloy na layer.

Ang SGL Carbon ay pampublikong nag-uulat ng mga tipikal na temperatura ng pag-deposito ng SiC na humigit-kumulang1,200–1,300°Cpara sa proseso ng komersyal na patong nito. Nag-uulat ito ng β-SiC, o cubic 3C-SiC, para sa isang coating system.

Ang kamakailang pananaliksik sa mga susceptor ng graphite na pinahiran ng CVD-SiC ay higit na nagpapakita na ang istraktura ng patong ay lubos na nakadepende sa mga kondisyon ng pagproseso.

Isang 2026Mga Ulat sa Siyentipikopag-aaral investigated deposition mula sa1,100 hanggang 1,350°C, kasama ang mga pagbabago sa presyon at ratio ng H₂/MTS. Naobserbahan ng mga mananaliksik ang mga makabuluhang pagbabago sa morpolohiya ng patong, pagkamagaspang, stoichiometry at katigasan, na nagpapakita ng kaugnayan sa pagitan ng:

Mga Parameter ng CVD → SiC Microstructure → Mga Coating Properties → Component Performance.

Ang mahalagang aralin sa engineering ay iyonAng "CVD SiC" ay hindi isang nakapirming materyal.

Isang pagtutukoy tulad ng:

“100 μm SiC coating”

naglalarawan lamang ng kapal.

Hindi nito ganap na tinukoy:

l kadalisayan;

l porosidad;

l istraktura ng butil;

l pagkamagaspang sa ibabaw;

l pagkakapareho ng patong;

l kalidad ng interface;

l natitirang stress.

Para sa kagamitang semiconductor, ang mga salik na iyon ay maaaring kasinghalaga ng nominal na kapal.

Mga Karaniwang Depekto sa Patong

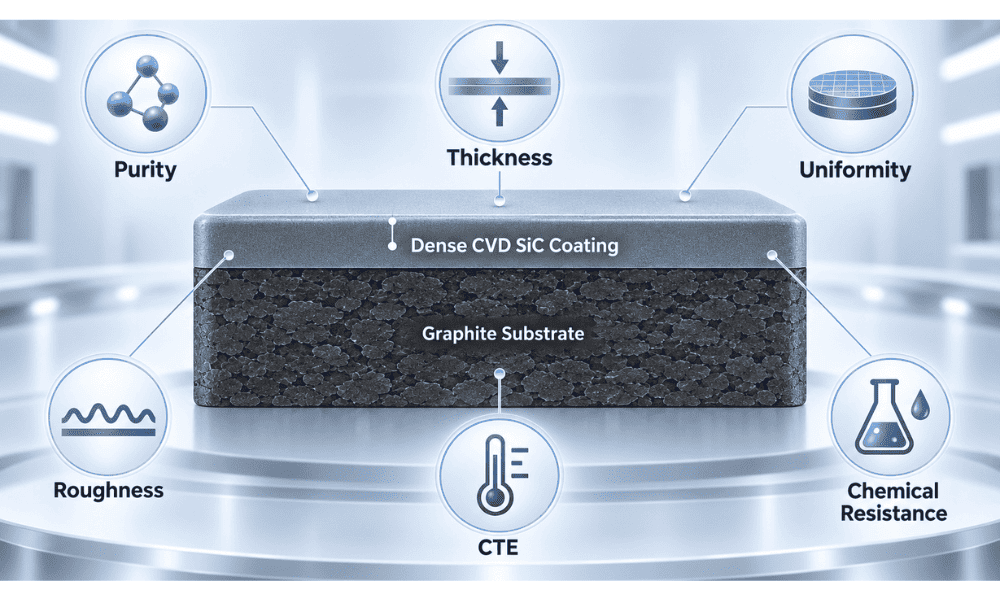

4. Aling SiC Coating Properties ang Pinakamahalaga?

Para sa paggamit ng semiconductor, ang pinakakapaki-pakinabang na mga katangian ay ang mga konektado sa kontrol ng kontaminasyon, katatagan ng proseso at panghabambuhay ng bahagi.

Bilang isang pampublikong komersyal na benchmark, ang SGL Carbon ay nag-uulat para sa isang SiC coating ng humigit-kumulang na bulk density3.2 g/cm³, tigas ng40 GPa, thermal expansion ng4.3 × 10^-6 K^-1mula 100–600°C at isang tipikal na kapal ng coating ng100 μm. Ang mga halagang ito ay mga halimbawa sa halip na mga pangkalahatang pagtutukoy ng semiconductor.

Dalawang parameter ang nararapat partikular na pansin:kapal ng patong at CTE.

1. Ang isang mas makapal na SiC coating ay hindi awtomatikong mas mahusay.

Ang karagdagang kapal ay maaaring magbigay ng mas malaking proteksiyon na hadlang, ngunit maaari rin nitong baguhin ang mga sukat ng bahagi at dagdagan ang naipon na natitirang stress. Nagiging mahalaga ito para sa mga susceptor atmga wafer carrierkung saan ang lalim ng bulsa, flatness at edge geometry ay kritikal sa proseso.

2. Ang pagtutugma ng CTE ay pare-parehong mahalaga.

Ang SiC ay idineposito sa mataas na temperatura at pagkatapos ay lumalamig kasama ng graphite substrate. Kung ang SiC at graphite ay lumawak at nag-iiba nang iba, ang mekanikal na stress ay bubuo malapit sa interface.

Ang isang pinasimple na landas ng pagkabigo ay:

CTE Mismatch → Residual Stress → Microcrack → Crack Propagation → Delamination → Particles / Exposed Graphite

Ipinapaliwanag ng mekanismong ito kung bakit hindi laging malulutas ang coating failure sa pamamagitan lamang ng pagtaas ng kapal.

Isang 2026Ceramics InternationalAng pag-aaral ay partikular na nag-imbestiga sa SiC na idineposito sa grapayt sa 1,260°C, 1,280°C at 1,320°C at nalaman na ang temperatura ng deposition ay nakaapekto sa microstructure at interfacial adhesion.

Samakatuwid, ang kalidad ng patong ay dapat hatulan ng kumbinasyon ng:

Kadalisayan + Microstructure + Uniformity + Interface Integrity + Geometry

kaysa sa kapal lamang.

5. Saan Ginagamit ang SiC-Coated Graphite, at Paano Ito Dapat Pipiliin?

Ang pinakamalakas na aplikasyon ay mga sangkap na humaharap sa mataas na temperatura, reaktibong kimika at mahigpit na mga kinakailangan sa antas ng wafer.

1. Silicon Epitaxy

Sinusuportahan ng SiC-coated graphite susceptors ang mga wafer habang nakikilahok sa paglipat ng init. Ang flatness, pocket geometry, coating uniformity at surface condition ay maaaring maka-impluwensya sa wafer temperature at epitaxial uniformity.

Samakatuwid ang patong ay bahagi ng isang mas malawak na thermal system:

Heater / Pinagmumulan ng Enerhiya → Susceptor → Wafer Thermal Boundary → Wafer Temperature → Epitaxial Growth

2. Silicon Carbide Epitaxy

Ang SiC epitaxy ay naglalagay ng partikular na hinihingi na mga kinakailangan sa mga thermal-field na materyales. Ang mga susceptor, singsing at mga kaugnay na bahagi ay dapat mapanatili ang katatagan ng kemikal, mababang kontaminasyon at pagkakapare-pareho ng dimensional sa pamamagitan ng paulit-ulit na operasyong may mataas na temperatura.

3. GaN at LED MOCVD

Ang mga MOCVD wafer carrier at satellite platform ay gumagana sa mga precursor-rich na kapaligiran kung saan ang pamamahagi ng temperatura ng carrier ay nakakaimpluwensya sa mga kondisyon ng paglago sa buong wafer.

Ang mga pagbabago sa geometry ng carrier o kondisyon sa ibabaw ay maaaring mag-ambag sa mga pagkakaiba-iba sa:

l temperatura ng ostiya;

l rate ng paglago;

l kapal ng pelikula;

l komposisyon;

l pagkakapareho ng wafer-to-wafer.

Partikular na kinikilala ng Mersen ang high-purity na SiC-coated graphite, pare-parehong thermal behavior, paglaban sa mga agresibong gas at tibay laban sa in-situ na paglilinis ng kemikal bilang mahalagang mga kinakailangan para sa mga aplikasyon ng epitaxy.

4. Iba pang Mga Proseso ng Mataas na Temperatura

Ang mga napiling RTP/RTA, CVD, ALD at iba pang bahagi ng thermal-field ay maaari ding gumamit ng SiC-coated graphite kapag binibigyang-katwiran ito ng temperatura, chemistry, panganib sa kontaminasyon at geometry.

Ang pagpili ay dapat magsimula sareaktor at proseso, hindi isang generic na detalye ng coating.

tukuyin:

l modelo ng proseso at reaktor;

l laki ng ostiya;

l temperatura ng pagpapatakbo;

l proseso at paglilinis ng mga gas;

l pagguhit ng bahagi;

l kinakailangan ng grapayt;

l kritikal na mga sukat at patag;

l kapal ng patong;

l pagkamagaspang sa ibabaw;

l mga kinakailangan sa inspeksyon.

Ang pinakakapaki-pakinabang na RFQ ay nagtatanong ng isang pangunahing tanong:

Ano ang dapat gawin ng sangkap na ito sa loob ng reaktor?

Ang SiC coating ay maaaring ma-engineered sa paligid ng aktwal na layunin sa halip na isang nakahiwalay na parameter ng materyal.

Para sa epitaxy at MOCVD, ang layunin ay hindi lamang ang pinakamatagal na coating. Ito ay isang bahagi na may kakayahang suportahan ang:

Matatag na Temperatura ng Wafer + Mababang Kontaminasyon + Mababang Pagbuo ng Particle + Paulit-ulit na Paglago + Nahuhulaang Buhay ng Serbisyo

6. FAQ

1. Ano ang pangunahing layunin ng silicon carbide coating sa graphite?

Lumilikha ito ng mataas na kadalisayan, lumalaban sa kemikal na ibabaw ng proseso habang pinapanatili ang kakayahang makina at thermal na mga pakinabang ng katawan ng grapayt.

2. Bakit ginagamit ang CVD para sa SiC coating?

Binibigyang-daan ng CVD ang SiC na tumubo nang direkta sa kumplikadong mga ibabaw ng grapayt at nagbibigay ng kontrol sa istraktura ng patong, kapal at pagkakapareho kapag ang proseso ng pag-deposition ay maayos na na-engineered.

3. Lagi bang mas maganda ang mas makapal na SiC coating?

Hindi. Dapat na balanse ang kapal laban sa natitirang stress, dimensional tolerance, component geometry at kundisyon ng serbisyo.

4. Ano ang nagiging sanhi ng pag-crack o pagka-delaminate ng SiC coating?

Kasama sa mga karaniwang nag-aambag ang graphite/SiC CTE mismatch, natitirang stress, mga depekto sa interface, hindi naaangkop na kondisyon ng deposition at paulit-ulit na thermal cycling.

5. Anong impormasyon ang kailangan para sa isang SiC-coated graphite RFQ?

Ibigay ang pagguhit, modelo ng reaktor, proseso, laki ng wafer, temperatura ng pagpapatakbo, proseso at paglilinis ng mga gas, kinakailangan sa grapayt, detalye ng patong, kritikal na pagpapahintulot, pamantayan sa inspeksyon at dami.

Kailangan ng Custom na CVD SiC-Coated Graphite Component?

Nagbibigay ang VeTek Semiconductor ng SiC-coated graphite na mga bahagi para sa semiconductor epitaxy at mga kaugnay na aplikasyon sa pagproseso ng mataas na temperatura.

Ibahagi ang iyong modelo ng reaktor, mga guhit ng bahagi, mga kinakailangan sa grapayt, mga detalye ng coating, mga kondisyon ng pagpapatakbo at pamantayan sa inspeksyon upang talakayin ang isang angkop na solusyon.

Humiling ng Teknikal na Konsultasyon| Isumite ang Iyong Drawing

Galugarin ang aming hanay ng produkto ng Silicon Carbide Coating.

Mga sanggunian

1. SGL Carbon. SIGRAFINE® SiC Coatings.Teknikal na data at impormasyon ng aplikasyon para sa CVD SiC coatings sa isostatic graphite.

2. Mersen. Semiconductor Process Equipment — Ultra-Pure Graphite na Pinahiran ng Silicon Carbide.Teknikal na impormasyon para sa mga aplikasyon ng epitaxy at MOCVD.

3. Huo, Y., Qin, S., Chen, Y., et al. "Pag-aaral ng ugnayan ng proseso-istraktura-pag-aari sa mga patong ng CVD-SiC sa mga substrate ng grapayt."Mga Ulat sa Siyentipiko, Vol. 16, Artikulo 4150, 2026.

4. Ma, Q., et al. "Interfacial adhesion ng CVD-SiC coatings sa graphite substrates: Tungkulin ng temperatura sa microstructure at mekanikal na mga katangian."Ceramics International, Vol. 52, Isyu 3, 2026, pp. 3711–3718.
