WuYi TianYao Bagong Materyal Tech.Co.,Ltd.
Ang WuYi TianYao New Material Tech.Co.,Ltd., na itinatag noong 2016, ay isang nangungunang provider ng mga advanced na coating materials para sa industriya ng semiconductor. Ang aming tagapagtatag, isang dating eksperto mula sa Chinese Academy of Sciences' Institute of Materials, ay nagtatag ng kumpanya na may pagtuon sa pagbuo ng mga makabagong solusyon para sa industriya.

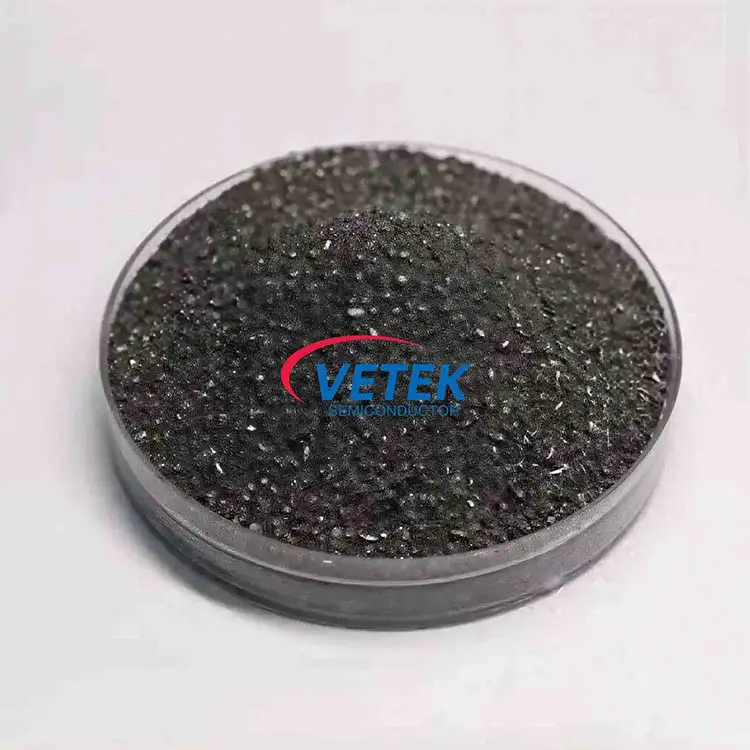

Kabilang sa aming mga pangunahing inaalok na produktoCVD silicon carbide (SiC) coatings, tantalum carbide (TaC) coatings, bulk SiC, SiC powder, at high-purity na SiC na materyales. Ang mga pangunahing produkto ay SiC coated graphite susceptor, preheat rings, TaC coated diversion ring, halfmoon parts, atbp., ang kadalisayan ay mas mababa sa 5ppm, maaaring matugunan ang mga kinakailangan ng customer.

150

Mga empleyado

12

Mga Linya ng Produksyon

2

Mga Batayang Produksyon

2

Mga Sentro ng R&D

Tingnan ang Higit Pa
Ang Vetek ay ang propesyonal ng patong ng silikon na karbida, tantalum carbide coating, espesyal na tagagawa ng grapayt at tagapagtustos sa China. Maaari kang matiyak na bumili ng mga produkto mula sa aming pabrika at mag-aalok kami sa iyo ng kalidad na serbisyo pagkatapos ng pagbebenta.

Aming Serbisyo

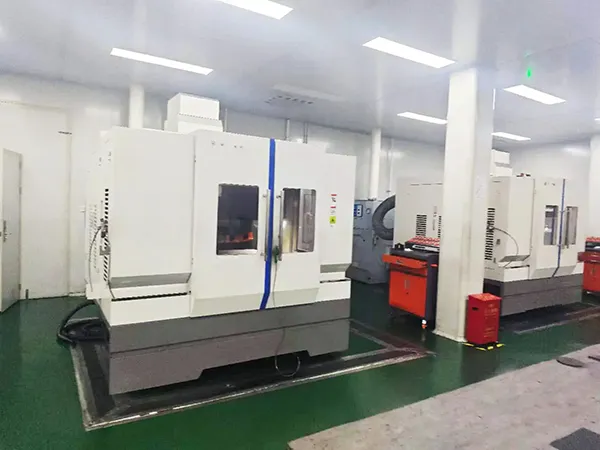

CNC Machining

CNC Machining

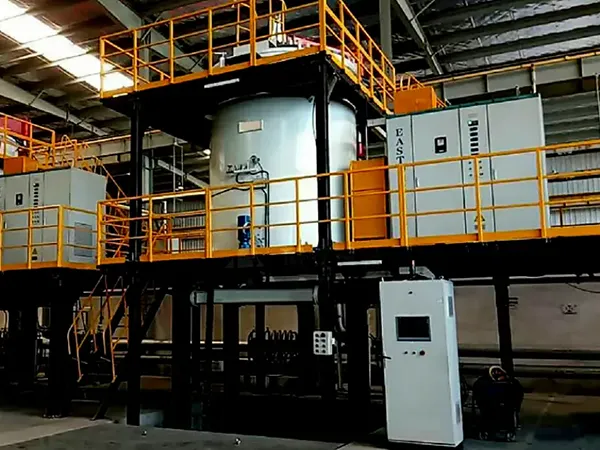

Material Sintering

Sintering ng Materyal

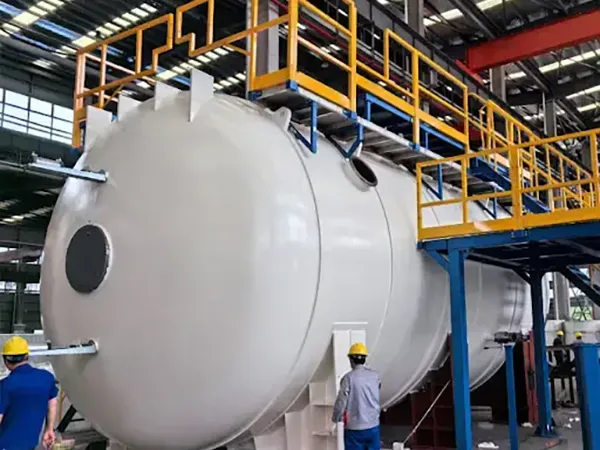

Material Purification

Paglilinis ng Materyal

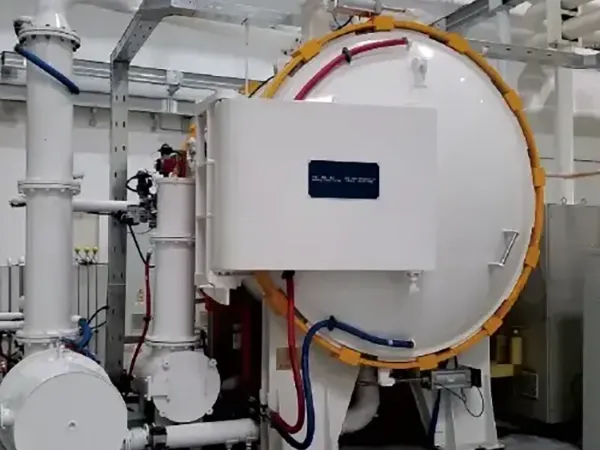

CVD Coating

Patong ng CVD

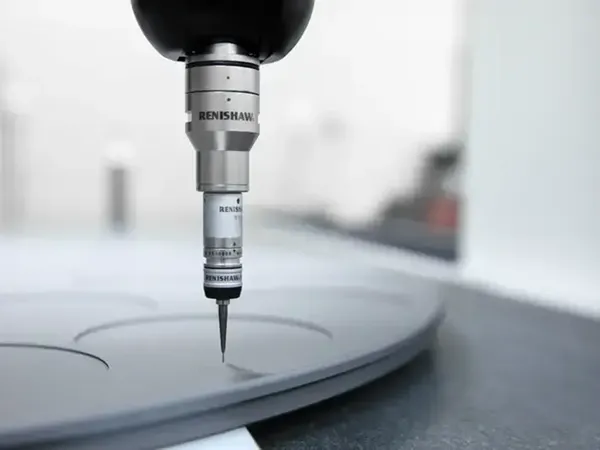

Material Testing

Pagsubok sa Materyal

Ang aming mga pakinabang

Binabago ng mga advanced na materyales ang hinaharap. Nilalayon na maging nangungunang innovator ng mga materyales ng semiconductor sa buong mundo.

Advanced Equipment & Testing Capacity

Advanced na Kagamitan at Kapasidad sa Pagsubok

Nagpapatakbo kami ng 12 advanced na linya ng produksyon na may higit sa 80 set ng nangunguna sa industriya na CVD at kagamitan sa inspeksyon upang matiyak ang matatag na mass production at mahigpit na kontrol sa kalidad.

Dual R&D Centers & Deep Expertise

Mga Dual R&D Center at Deep Expertise

Itinatag ng isang dating propesor ng CAS na may 30%+ taunang pamumuhunan sa R&D, matagumpay na tinutulay ng aming dalawahang R&D platform ang agwat sa pagitan ng pinagbabatayan na pagsasaliksik ng mekanismo at pang-industriyang scale-up.

Strategic Industry Recognition

Madiskarteng Industriya ng Pagkilala

Bilang isang kinikilalang gabay na enterprise sa integrated circuit industry chain, ang VeTek Semiconductor ay nakatanggap ng mga strategic capital investment mula sa maraming top-tier listed semiconductor leaders.

High-Purity & High-Barrier Solutions

High-Purity at High-Barrier Solutions

Naghahatid kami ng mataas na kadalisayan, lumalaban sa temperatura na mga CVD coating at mga bahagi na epektibong nagpapahaba ng buhay ng serbisyo at nag-o-optimize ng mga gastos sa produksyon para sa pandaigdigang semiconductor at mga PV na kliyente.

PANIMULA NG PABRIKA

Ang VeTek Semiconductor ay nagpapatakbo ng dalawahang sentro ng pananaliksik at pagpapaunlad, na pinagsasama ang mga kakayahan sa R&D at produksyon. Sa kasalukuyan ay mayroong 2 production base, 12 production lines, 150+ na empleyado, R&D accounted para sa higit sa 30%, ang aming koponan ay nakatutok sa teknolohiya, produksyon, benta at pamamahala ng operasyon, at may isang malakas na komprehensibong kakayahan. Ang layout ng produkto ay pangunahing ginagamit sa LED, IC integrated circuit, third generation semiconductor, photovoltaic at iba pang industriya.

ANG SABI NG ATING MGA KLIENTE

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

APPLICATION FIELD

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

FAQ

Q1: Maaari bang ganap na mai-customize ang iyong mga produkto ng coating at solidong bahagi sa aming mga blueprint?

A: Oo, ang ganap na pagpapasadya ay ang aming pangunahing lakas. Nagbibigay kami ng end-to-end na custom na machining batay sa iyong tumpak na mga guhit, pagpili ng pinaka-angkop na mga substrate at pagtutugma ng mga ito sa mataas na pagkakaparehong CVD SiC o TaC coatings upang ganap na magkasya sa iyong kagamitan sa semiconductor.

Q2: Paano mo ginagarantiyahan ang mataas na kadalisayan na kinakailangan para sa mga materyales na may gradong semiconductor?

A: Nagpapatupad kami ng mahigpit na pagsusuri ng hilaw na materyal at mga advanced na proseso ng paglilinis ng mataas na temperatura. Sinusuri ang lahat ng elemento gamit ang mga propesyonal na kagamitan sa pagsubok tulad ng ICP-OES at GDMS upang matiyak na ang aming mga coatings at graphite na bahagi ay nakakatugon sa mga ultra-pure, particle-free na pamantayan ng industriya ng chip.

Q3: Anong sistema ng pamamahala ng kalidad at mga sertipikasyon sa industriya ang mayroon ka?

A: Ang aming pasilidad sa produksyon ay tumatakbo sa mahigpit na alinsunod sa sistema ng pamamahala ng kalidad ng ISO9001. Mula sa substrate machining hanggang sa huling chemical vapor deposition (CVD) na proseso, bawat hakbang ay sumasailalim sa mahigpit na dimensional at surface precision checks bago ipadala.

Q4: Sinusuportahan mo ba ang sample testing bago maglagay ng maramihang order, at ano ang proseso?

A: Oo, malugod naming tinatanggap ang sample na pagsusuri para sa mga custom na susceptor, wafer boat, o dummy wafer. Maaari mong ibigay ang iyong mga partikular na parameter ng pagpapatakbo o mga modelo ng kagamitan (gaya ng LPE, Aixtron, o ASM), at maghahatid kami ng sample ng pagsubok upang matiyak na nakakatugon ito sa iyong mga kinakailangan sa thermal at proseso.

Q5: Ano ang iyong karaniwang oras ng produksyon para sa mga karaniwan at pasadyang mga produkto?

A: Para sa mga karaniwang configuration o available na imbentaryo, nagpapadala kami kaagad. Para sa mga custom na item na nangangailangan ng precision machining at pagpoproseso ng CVD coating, ang mga lead time ay karaniwang mula 3 hanggang 6 na linggo, depende sa pagiging kumplikado ng disenyo at dami ng batch.

Q6: Anong uri ng after-sales technical support ang ibinibigay mo para sa mga internasyonal na kliyente?

A: Nag-aalok kami ng 24/7 online na teknikal na pagkonsulta upang makatulong na i-optimize ang iyong mga thermal field at tagal ng bahagi ng bahagi. Kung may anumang mga isyu sa pagpapatakbo o pagbabagu-bago ng konsentrasyon sa panahon ng pagsasama ng proseso, ang aming mga R&D engineer ay makikipagtulungan sa iyo nang malayuan upang magbigay ng mabilis at praktikal na mga solusyon.

Balita

  • Maligayang pagdating sa mga customer na bisitahin ang pabrika ng Carbon Fiber ng Veteksemicon
    2025-09-10
    Maligayang pagdating sa mga customer na bisitahin ang pabrika ng Carbon Fiber ng Veteksemicon

    Noong Setyembre 5, 2025, ang isang customer mula sa Poland ay bumisita sa isang pabrika sa ilalim ng Vetek upang malaman ang tungkol sa aming mga advanced na teknolohiya at makabagong proseso sa paggawa ng mga produktong carbon fiber.

  • ​Sa Loob ng Paggawa ng Solid CVD SiC Focus Rings: Mula sa Graphite hanggang sa mga High-Precision na Bahagi
    2026-01-23

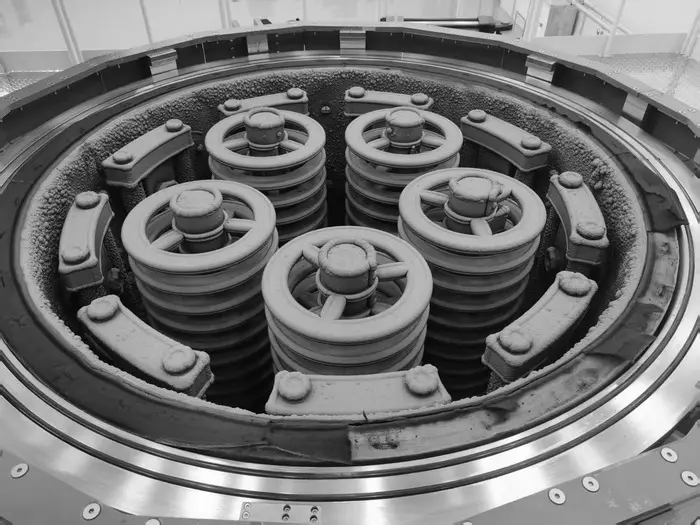

    ​Sa Loob ng Paggawa ng Solid CVD SiC Focus Rings: Mula sa Graphite hanggang sa mga High-Precision na Bahagi

    Sa mundong may mataas na stake ng pagmamanupaktura ng semiconductor, kung saan magkakasamang nabubuhay ang katumpakan at matinding kapaligiran, ang Silicon Carbide (SiC) focus ring ay kailangang-kailangan. Kilala sa kanilang pambihirang thermal resistance, katatagan ng kemikal, at lakas ng makina, ang mga bahaging ito ay kritikal sa mga advanced na proseso ng pag-ukit ng plasma. Ang sikreto sa likod ng kanilang mataas na pagganap ay nasa teknolohiyang Solid CVD (Chemical Vapor Deposition). Ngayon, dadalhin ka namin sa likod ng mga eksena upang tuklasin ang mahigpit na paglalakbay sa pagmamanupaktura—mula sa isang raw graphite substrate hanggang sa isang high-precision na "invisible hero" ng fab.

  • VETEK na Makilahok sa SEMICON Europa 2025 sa Munich, Germany
    2025-11-20
    VETEK na Makilahok sa SEMICON Europa 2025 sa Munich, Germany

    Sa 2025, muling magpupulong ang European semiconductor industry sa pinakamalaking semiconductor trade fair na SEMICON Europa sa Munich mula Nobyembre 18-21

  • Mula 4-Inch hanggang 8-Inch: Isang Dekada ng SiC Semiconductor Growth
    2026-07-25
    Mula 4-Inch hanggang 8-Inch: Isang Dekada ng SiC Semiconductor Growth

    Isang dekada ng SiC evolution — mula sa maagang 4-inch na mga hamon sa komersyalisasyon hanggang sa 8-inch na wafer transition ngayon. Tuklasin kung paano pinapagana ng mga CVD SiC coatings, Solid SiC, at TaC na materyales ang maaasahang paggawa ng semiconductor.

  • VETEK Semiconductor | Manufacturer ng CVD SiC/TaC Coatings, Solid SiC, at Critical Semiconductor Materials
    2026-07-23

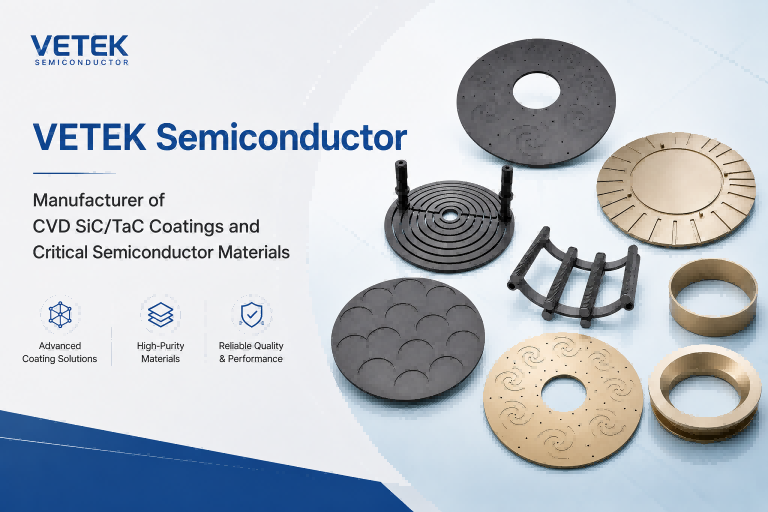

    VETEK Semiconductor | Manufacturer ng CVD SiC/TaC Coatings, Solid SiC, at Critical Semiconductor Materials

    Dalubhasa ang VETEK Semiconductor sa anim na pangunahing kategorya ng produkto, kabilang ang CVD SiC coatings, CVD TaC coatings, Solid SiC, high-purity graphite at carbon fiber, quartz at advanced ceramics, at semiconductor wafers. Ang aming mga produkto ay naghahatid ng mga kritikal na proseso ng semiconductor tulad ng epitaxy, etching, at crystal growth. Gamit ang dalawahang platform ng R&D, isang ganap na pinagsama-samang sistema ng pagmamanupaktura, at mga kakayahan sa pandaigdigang supply, kinikilala kami bilang isang Pambansang Espesyalista at Sopistikadong "Little Giant" na Enterprise.

  • Paano Mapapabuti ng Glassy Carbon Coated Graphite Crucible ang High-Temperature Semiconductor Material Processing
    2026-07-21
    Paano Mapapabuti ng Glassy Carbon Coated Graphite Crucible ang High-Temperature Semiconductor Material Processing

    Ang Glassy Carbon Coated Graphite Crucible ay isang advanced na thermal processing component na idinisenyo para sa mga demanding application gaya ng semiconductor manufacturing, crystal growth, vacuum heat treatment, at high-temperature material research. Ipinapaliwanag ng artikulong ito ang istraktura, mga pakinabang, aplikasyon, at mga pagsasaalang-alang sa pagpili. Nagbibigay ang VeTek Semiconductor ng mga high-performance crucible solution na pinagsasama ang glassy carbon coating technology na may precision graphite manufacturing para matugunan ang mahigpit na pangangailangan ng mga modernong industriya.

  • Bakit Mahalaga ang SiC Coated Graphite Susceptor para sa Semiconductor Epitaxy
    2026-07-17
    Bakit Mahalaga ang SiC Coated Graphite Susceptor para sa Semiconductor Epitaxy

    Alamin kung paano pinapahusay ng CVD SiC-coated graphite susceptors ang epitaxial growth sa pamamagitan ng pagpapabuti ng thermal uniformity, pagbabawas ng kontaminasyon, at pagpapahaba ng bahagi ng buhay sa paggawa ng SiC, GaN, LED, at silicon semiconductor.

  • Bakit Lumilitaw ang TaC-Coated Graphite Heater bilang Kinabukasan ng GaN MOCVD Epitaxy
    2026-07-10
    Bakit Lumilitaw ang TaC-Coated Graphite Heater bilang Kinabukasan ng GaN MOCVD Epitaxy

    Tuklasin kung paano pinapahusay ng mga TaC-coated graphite heaters ang pagkakapareho ng temperatura, binabawasan ang pagkonsumo ng enerhiya, at pinalawig ang buhay ng serbisyo sa GaN MOCVD epitaxy kumpara sa mga nakasanayang pBN-coated na heater.

  • Bakit Nadama na Mahalaga ang Hyperpure Graphite Rigid para sa High-Temperature Semiconductor Manufacturing
    2026-07-08
    Bakit Nadama na Mahalaga ang Hyperpure Graphite Rigid para sa High-Temperature Semiconductor Manufacturing

    Habang umuusad ang pagmamanupaktura ng semiconductor patungo sa dumaraming advanced na mga node ng proseso, ang kadalisayan ng materyal at thermal stability ay naging mas kritikal kaysa dati. Ang hyperpure graphite rigid felt ay lumitaw bilang isa sa mga pinaka-maaasahang insulation material para sa mga crystal growth furnace, epitaxial reactor, silicon carbide production system, at iba pang high-temperature application.

  • Paano Pinapahusay ng TaC Coating ang SiC Crystal Growth sa mga PVT Application
    2026-07-03
    Paano Pinapahusay ng TaC Coating ang SiC Crystal Growth sa mga PVT Application

    Tuklasin kung paano pinapabuti ng CVD TaC coating ang paglaki ng kristal ng SiC sa mga PVT furnace sa pamamagitan ng pagbabawas ng kontaminasyon ng carbon, pagprotekta sa mga bahagi ng graphite, pagpapahaba ng buhay ng serbisyo, at pagpapahusay ng kalidad ng kristal para sa advanced na paggawa ng semiconductor.

  • Ang SiC Diffusion Furnace Tube ba ang Ultimate Solution para sa High-Temperature Semiconductor Processing
    2026-07-02
    Ang SiC Diffusion Furnace Tube ba ang Ultimate Solution para sa High-Temperature Semiconductor Processing

    Ang SiC Diffusion Furnace Tube ay naging isang kritikal na bahagi sa modernong paggawa ng semiconductor dahil sa pambihirang thermal stability, chemical resistance, at mahabang buhay ng serbisyo. Tinutuklas ng artikulong ito kung paano naghahatid ang VeTek ng mga advanced na solusyon sa SiC na nagpapahusay sa performance ng diffusion furnace, nagpapaganda ng kalidad ng wafer, at nagpapababa ng kabuuang gastos sa produksyon. Matututuhan mo ang istraktura nito, mga pakinabang, mga aplikasyon, mga teknikal na detalye, at kung bakit ito ay lalong pinapalitan ang mga tradisyonal na quartz at alumina tubes.

  • Bakit Nagiging Mas Pinipili ang TaC Coating para sa Semiconductor Graphite Components
    2026-06-26
    Bakit Nagiging Mas Pinipili ang TaC Coating para sa Semiconductor Graphite Components

    Tuklasin kung bakit ang CVD TaC coating ay nagiging mas gustong proteksiyon na solusyon para sa mga bahagi ng semiconductor graphite. Alamin ang mga bentahe nito, mga aplikasyon sa paglaki ng kristal ng SiC, GaN MOCVD, at mga wafer carrier, at kung paano nito pinapahusay ang tibay, kadalisayan, at katatagan ng proseso.
