Bakit Mahalaga ang SiC Coated Graphite Susceptor para sa Semiconductor Epitaxy

Habang patuloy na umuunlad ang mga semiconductor device patungo sa mas mataas na kapangyarihan, mas mataas na dalas, at mas malawak na pagsasama, ang mga kinakailangan na inilagay sa epitaxial growth equipment ay naging lalong hinihingi. Gumagawa man ng mga SiC power device, GaN RF component, LED chips, o silicon epitaxial wafers, umaasa ang mga manufacturer sa isang kritikal na bahagi sa loob ng reactor—ang SiC-coated graphite susceptor.

Bagama't bihirang makita sa labas ng silid ng reaksyon, ang bahaging ito ay direktang nakakaapekto sa pagkakapareho ng temperatura ng wafer, pagbuo ng particle, habang-buhay ng coating, at sa huli ay ang ani ng device.

Ano ang SiC-Coated Graphite Susceptor?

Ang SiC-coated graphite susceptor ay isang precision-engineered graphite component na protektado ng isang siksik na Chemical Vapor Deposition (CVD) na silicon carbide coating.

Sa loob ng isang epitaxial reactor, ang susceptor ay gumaganap ng ilang mga kritikal na function:

• Sinusuportahan ang mga semiconductor wafer sa buong proseso ng paglago
• Naglilipat ng init nang pantay-pantay mula sa heater patungo sa wafer
• Umiikot kasama ang wafer upang mapabuti ang pagkakapareho ng pelikula
• Pinapanatili ang dimensional na katatagan sa ilalim ng paulit-ulit na thermal cycling
• Pinoprotektahan ang graphite substrate mula sa kinakaing unti-unti na proseso ng mga gas

Depende sa proseso, ang mga susceptor ay maaaring idisenyo bilang mga susceptor ng pancake, mga susceptor ng barrel, mga tray, mga carrier ng wafer, o mga naka-customize na bahagi ng reaktor.

Bakit Hindi Gumamit ng Bare Graphite?

Matagal nang kinikilala ang Graphite bilang isa sa mga pinakamahusay na materyales sa inhinyero na may mataas na temperatura dahil sa:

· Napakahusay na thermal conductivity

· Mababang thermal expansion coefficient

· Mataas na temperatura katatagan

· Madaling machinability

· Mababang density

Gayunpaman, ang hubad na grapayt ay hindi angkop para sa direktang pagproseso ng semiconductor.

Sa panahon ng epitaxy, ang mga gas na nagpoproseso tulad ng H₂, HCl, NH₃, silane, chlorosilanes, at mga metal-organic na precursor ay patuloy na umaatake sa mga nakalantad na graphite surface. Sa paglipas ng panahon, ang grapayt ay nagsisimulang mag-oxidize, mag-corrode, at maglabas ng mga carbon particle.

Ang mga particle na ito ay maaaring:

· mahawahan ang mga ostiya,

· dagdagan ang density ng depekto,

· bawasan ang pagkakapareho ng epitaxial,

· paikliin ang mga pagitan ng pagpapanatili ng reaktor.

Samakatuwid, halos lahat ng modernong semiconductor reactors ay gumagamit ng proteksiyon na ceramic coatings sa halip na nakalantad na grapayt.

Bakit Silicon Carbide ang Pinipiling Patong?

Kabilang sa mga available na coating material—kabilang ang BN, ZrB₂, TaC, at iba't ibang oxide coating—ang CVD silicon carbide ay naging pamantayan sa industriya dahil nag-aalok ito ng mahusay na balanse ng thermal, chemical, at mechanical properties.

Kabilang sa mga pangunahing bentahe ang:

• Natitirang Paglaban sa Kemikal: Pinipigilan ng Dense SiC ang mga corrosive na gas mula sa pag-abot sa graphite substrate, na kapansin-pansing nagpapahaba ng buhay ng bahagi.
• Napakahusay na Thermal Conductivity：Ang mataas na thermal conductivity ay nagbibigay-daan sa mabilis na paglipat ng init habang pinapanatili ang mahusay na pagkakapareho ng temperatura sa buong wafer.
• Mababang Thermal Expansion Mismatch：Ang thermal expansion coefficient ng SiC ay malapit na tumutugma sa graphite, na binabawasan ang panloob na stress sa panahon ng paulit-ulit na pag-init at paglamig.
• Mataas na Katigasan: Ang patong ay lumalaban sa abrasion sa panahon ng paglo-load ng wafer at pagpapatakbo ng reaktor.
• Mataas na Kadalisayan：Ang mataas na kalidad na CVD SiC coatings ay nagpapaliit ng metal na kontaminasyon at pagbuo ng particle—na kritikal para sa advanced na semiconductor manufacturing.

Bakit Chemical Vapor Deposition (CVD)?

Mayroong iba't ibang mga teknolohiya ng patong, kabilang ang:

· Pag-spray ng plasma

· Sol-gel coating

· Electrophoric deposition

· Pack sementasyon

· Patong ng brush

Gayunpaman, ang paggawa ng semiconductor ay higit na pinapaboran ang Chemical Vapor Deposition (CVD) dahil gumagawa ito ng mga coatings na may:

· napakataas na kadalisayan,

· mahusay na density,

· pare-parehong kapal,

· superior pagdirikit,

· mababang porosity,

· mahusay na conformality sa kumplikadong geometries.

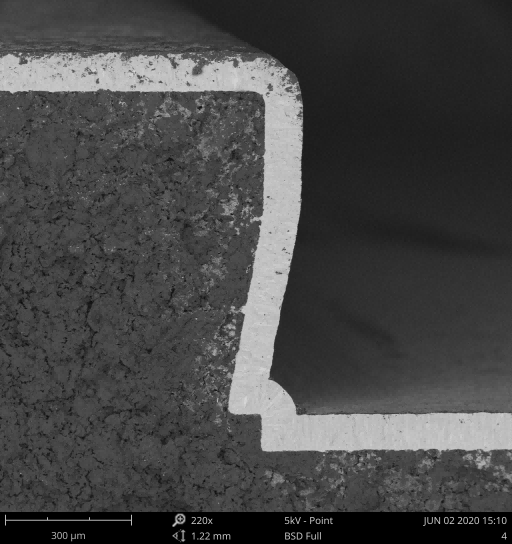

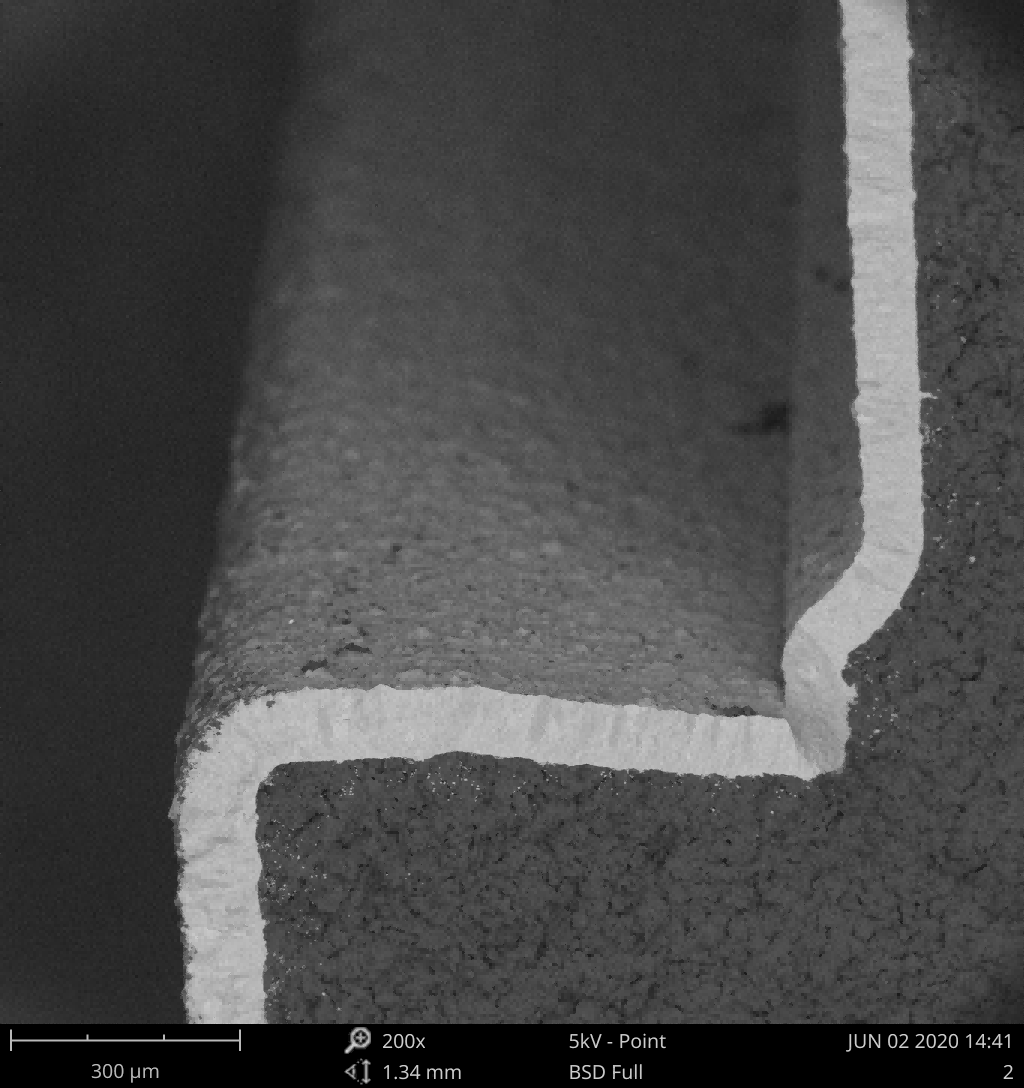

Hindi tulad ng mga sprayed coatings na kadalasang naglalaman ng mga pores at mahinang interface, ang CVD SiC ay bumubuo ng isang siksik na mala-kristal na layer na chemically bonded sa graphite substrate, na nagreresulta sa makabuluhang mas mahabang buhay ng serbisyo sa ilalim ng malupit na mga kondisyon ng proseso.

Mga Karaniwang Aplikasyon

Ang mga bahagi ng grapayt na pinahiran ng SiC ay malawakang ginagamit sa:

SiC Epitaxy：Sumusuporta sa conductive at semi-insulating na SiC wafer sa panahon ng paglaki ng homoepitaxial para sa mga MOSFET, SBD, at iba pang power device.

Silicon Epitaxy：Pagbibigay ng matatag na thermal platform para sa silicon wafer epitaxy na ginagamit sa CMOS at power semiconductor manufacturing.

GaN Epitaxy：Sumusuporta sa paglago ng GaN-on-Si at GaN-on-SiC para sa mga RF device, HEMT, MicroLED, at power electronics.

LED Manufacturing：Ginagamit sa loob ng MOCVD reactors para sa asul, berde, UV, at MicroLED na epitaxial growth.

Konklusyon

Habang ang mga proseso ng semiconductor ay patuloy na lumilipat patungo sa mas malalaking wafer, mas mahigpit na mga bintana ng proseso, at mas mababang density ng depekto, ang kahalagahan ng mga bahagi ng reaktor na may mataas na pagganap ay patuloy na lumalaki.

Ang CVD SiC-coated graphite susceptors ay naging kailangang-kailangan dahil pinagsasama nila ang superyor na thermal performance ng graphite sa natitirang kemikal na resistensya, kadalisayan, at tibay ng silicon carbide.

Kung para sa mga SiC power device, GaN RF electronics, LED production, o silicon epitaxy, ang pamumuhunan sa mataas na kalidad na SiC-coated na mga bahagi ng graphite ay direktang nag-aambag sa mas mataas na ani, mas mahabang oras ng kagamitan, at mas mababang gastos sa pagmamanupaktura.
