1.Purification at Mappings
Sinasaklaw ng mga Teknikal na serbisyo ng VeTek Semiconductor ang paglilinis at pagmamapa ng iba't ibang materyales ng semiconductor, na naglalayong magbigay sa mga customer ng mataas na kalidad na materyales ng semiconductor para sa iba't ibang mga aplikasyon. Mayroon kaming advanced na teknolohiya sa pagdalisay at kagamitan upang mabisang alisin ang mga dumi, at sa gayon ay tumataas ang kadalisayan ng mga materyal na semiconductor. Ang aming proseso ng paglilinis ay maingat na idinisenyo upang isama ang maraming hakbang at mahigpit na kontrol sa kalidad upang matiyak ang mahusay na kadalisayan at katatagan ng mga materyales na ibinigay.
Kasabay nito, nakatuon kami sa pagbibigay sa aming mga customer ng tumpak at maaasahang mga serbisyo sa pagmamapa. Mayroon kaming mga advanced na kagamitan at instrumento sa pagsubok, at umaasa sa isang may karanasan na propesyonal na koponan, ay maaaring magsagawa ng komprehensibong pagsukat at pagsusuri ng mga katangian ng mga materyales na semiconductor. Kasama sa aming gawaing pagmamapa ang mga pagsubok sa mga katangiang elektrikal, komposisyon, kadalisayan, mga pisikal na katangian, atbp., pati na rin ang mga malalim na pag-aaral ng istruktura at komposisyon ng materyal. Sa pamamagitan ng pagmamapa, makakakuha tayo ng detalyadong data at impormasyon upang mabigyan ang mga customer ng tumpak na pagtatasa ng mga materyal na katangian at mga kaugnay na rekomendasyon.
GDMS
D-SIMS
Coordinate measuring machine
2.Kakayahang Makinarya
Ang VeTek Semiconductor ay may nangungunang mga kakayahan at karanasan sa machining para sa graphite, silicon carbide at iba pang mga produkto ng semiconductor, na maaaring matugunan ang mataas na katumpakan at mataas na kadalisayan ng mga customer.
Mataas na kalidad at iba pang mga kinakailangan sa pagproseso. Ang mga tool na ginagamit namin, ang proseso ng pagputol at ang pagpili ng mga materyales ay maingat ding ino-optimize upang makamit ang kontrol at kontrol sa laki ng micrometer ng produkto
Mataas na kalidad ng ibabaw. Binibigyang-pansin namin ang kontrol sa kalidad at pag-optimize ng proseso sa proseso ng pagproseso, at isinasagawa ang real-time na pagsubaybay at kontrol ng mga pangunahing parameter sa proseso ng pagproseso upang matiyak ang kalidad ng mga produkto
Katatagan at katatagan. Nagpapatupad din kami ng mahigpit na sistema ng pamamahala ng kalidad upang matiyak na ang mga produkto ay naproseso alinsunod sa mga kinakailangan ng customer at mga pamantayan ng industriya, at nagsasagawa ng komprehensibong pagsusuri sa kalidad.
Patuloy kaming mamumuhunan sa pagpapabuti ng kagamitan at makabagong teknolohiya upang matugunan ang lumalaking pangangailangan ng aming mga customer at mabigyan sila ng higit na mahusay na mga solusyon at suporta.
3. Solusyon ng Thermal Field Modification
Sa mga tuntunin ng disenyo at pagbabago ng field, makukumpleto ng aming kumpanya ang disenyo at batch supply sa Czochra single crystal, casting polycrystal, gallilum arsenide, zinc selenide, sapphire, silicon carbide at iba pang iba't ibang kagamitan sa industriya. Kasabay nito, para sa mekanikal na pagkalkula ng thermal ng iba't ibang mga istraktura, mga bahagi at mga kapaligiran sa ilalim ng iba't ibang mga kapaligiran sa mataas na temperatura, mayroon din kaming mga propesyonal na pagmomodelo at mga kakayahan sa pag-compute ng simulation, na maaaring magbigay sa mga customer ng mga propesyonal na programa sa pag-optimize ng disenyo at mga mungkahi.
Mga aplikasyon
Upang matugunan ang magkakaibang pangangailangan ng mga customer ng semiconductor na materyales at kagamitan, nag-aalok ang VeTek ng mga naka-target na Serbisyong Teknikal. Inuuri sila ng sumusunod na talahanayan ayon sa mga pangunahing lugar ng serbisyo:
| Lugar ng Serbisyo |
Mga Karaniwang Serbisyo / Produkto |
Paglalarawan ng Application |
| Pagdalisay ng Materyal at Pagma-map |
Mga proseso ng paglilinis; elektrikal / komposisyon / kadalisayan / pagsusuri at pagsusuri ng istraktura |
Alisin ang mga impurities at ganap na kilalanin ang mga semiconductor na materyales upang matiyak ang mataas na kadalisayan, katatagan at tumpak na pagtatasa ng ari-arian para sa iba't ibang mga aplikasyon. |
| Precision Machining |
Pagmachining ng graphite, silicon carbide at iba pang produktong semiconductor |
High-precision, high-purity machining na may kontrol sa antas ng micrometer at mataas na kalidad ng surface para sa graphite at SiC na mga bahagi na ginagamit sa semiconductor equipment. |
| Disenyo at Pagbabago ng Thermal Field |
Disenyo ng thermal field at batch supply; thermal simulation at optimization |
Disenyo at supply ng mga thermal field para sa Czochralski, casting, GaAs, ZnSe, sapphire, SiC at iba pang mga system; mekanikal-thermal na pagkalkula at pag-optimize ng disenyo sa ilalim ng mataas na temperatura na mga kondisyon. |
| Paglilinis ng mga Bahagi (CVD SiC) |
Serbisyo sa Paglilinis ng Mga Bahagi ng CVD SiC Coating Graphite |
Espesyal na paglilinis para sa Aixtron/Veeco MOCVD susceptors at graphite parts sa GaN/AlN/AlGaN epi; inaalis ang memory effect, pinoprotektahan ang CVD SiC coating (zero kapal ng pagkawala, zero metal residue). |
| Crystal Growth Equipment |

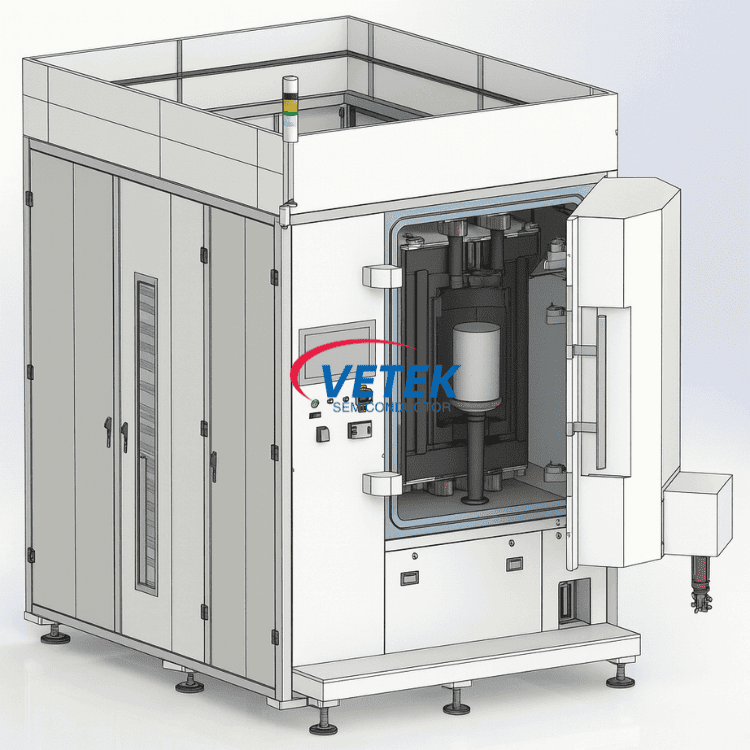

Malaking laki ng resistance heating SiC crystal growth furnace |
PVT-based resistance heating furnaces para sa matatag na 6–12 pulgadang SiC crystal na paglaki; tumpak na kontrol ng temperatura, presyon at kapangyarihan upang mabawasan ang mga depekto at suportahan ang industriyal na produksyon. |
Para sa mga kaugnay na materyales at mga solusyon sa proseso, mangyaring sumangguni saSilicon Carbide Coating, Espesyal na GraphiteatSilicon Carbide Epitaxymga pahina
Bilang isang propesyonal na tagagawa at supplier ng Serbisyong Teknikal sa China, mayroon kaming sariling pabrika. Kung kailangan mo ng mga customized na serbisyo upang matugunan ang mga partikular na pangangailangan ng iyong rehiyon o gusto mong bumili ng advanced at matibay na Serbisyong Teknikal na gawa sa China, maaari mongmag-iwan sa amin ng mensahe.
