MOCVD SiC Coated Graphite Susceptor Cracking Analysis at Thermal Stress Optimization Case Study

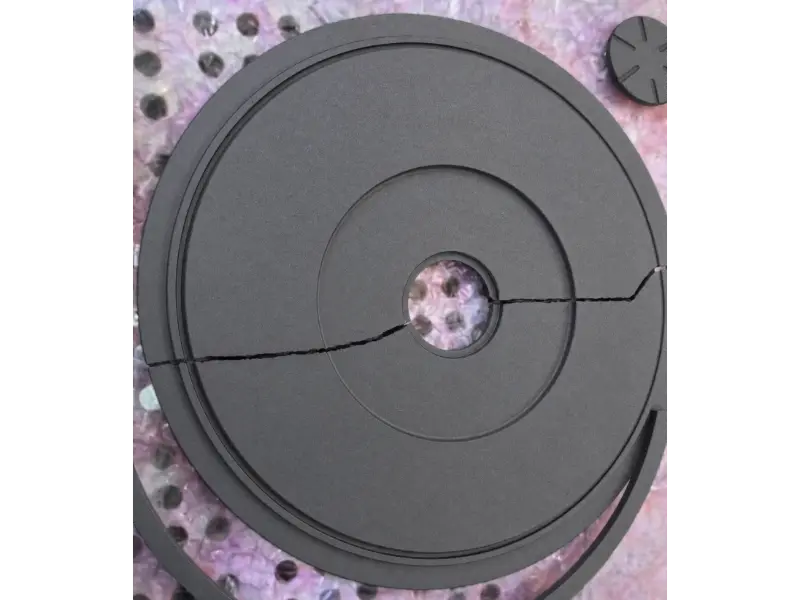

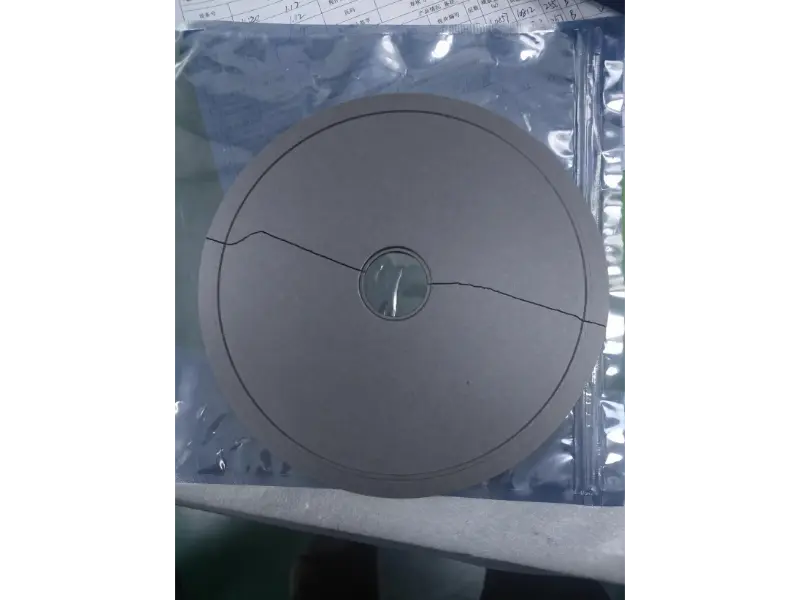

Larawan 1,2: Radial Fracture Morphology ng MOCVDCVD SiC-Coated Graphite SusceptorNagmula sa Central Step Thru-Hole

I. Executive Summary at Mga Pangunahing Konklusyon

Pangunahing Konklusyon:Direktang tinutukoy ng disenyo at kalidad ng mga epitaxial wafer susceptor (wafer carrier) ang kanilang buhay ng serbisyo, na lubos na nakakaimpluwensya sa paglalaan ng gastos sa produksyon ng epitaxy at downtime ng kagamitan. Kapag pumipili ng mga susceptor, binibigyang-priyoridad ng mga tagagawa ng epitaxial wafer ang mga de-kalidad na disenyo na umaangkop sa aktwal na mga kinakailangan sa proseso, pinapaliit ang dalas ng pagpapalit, at pinapahaba ang buhay ng serbisyo—sa gayon ay nakakamit ang makabuluhang pagbawas sa gastos sa produksyon at patuloy na pagpapahusay sa kalidad ng produkto ng epitaxial.

Sa pamamagitan ng muling pagdidisenyo ng stress-buffering zone sa gitnang hakbang at pagpili ng graphite substrate na materyales na may pinasadyang Coefficient of Thermal Expansion (CTE), ganap na nalutas ng Vetek (www.veteksemicon.com) ang pang-industriyang hamon ng radial cracking na nagmumula sa gitnang hakbang sa pamamagitan ng butas sa MOCVD wafer carrier.

Ang isang overseas 3rd-generation semiconductor epitaxial chip manufacturer ay nahaharap sa matinding mga bottleneck sa produksyon dahil sa agarang pag-crack at pinsala ng large-size na Chemical Vapor DepositionSilicon Carbide (CVD SiC) coated graphite susceptorssa panahon ng mataas na temperatura ng MOCVD epitaxial growth. Tinukoy ng aming technical team ang mga ugat na sanhi: matinding konsentrasyon ng stress sa gitnang hakbang at hindi pagkakatugma ng thermal expansion ng graphite substrate. Sa pamamagitan ng structural margin reconfiguration (pagpapalawak ng mga stress buffer zone, pag-upgrade ng floating step positioning) at pinakamainam na pagpili ng graphite material, matagumpay naming naalis ang mga panganib sa pag-crack para sa kliyente.

Pangunahing Pagganap at Pagpapahusay ng Sukatan:

· Rate ng Pag-crack ng Susceptor: Binawasan mula >15% pababa hanggang 0%

· Average Cycle Service Life: Tumaas ng 300%+

· Hindi Planong Downtime ng Kagamitan: Bumaba ng 95%

II. Background ng Customer at Mga Tradisyonal na Pain Point

1. Background ng Customer

Ang kliyente ay isang nangungunang automotive-grade compound semiconductor chip manufacturer na nagpapatakbo ng maramihang malalaking sukat, mataas na temperatura na mga linya ng produksyon ng MOCVD/MBE na nakatuon sa mass production ng high-power at RF device epitaxial wafers. Ang temperatura ng operating chamber ng reaksyon ay umabot sa 1000°C–1400°C sa buong taon, sumasailalim sa high-frequency induction heating at matinding mabilis na pagpainit/pagpapalamig ng mga thermal cycle. Bilang pangunahing bahagi na direktang humahawak sa epitaxial wafers, malaki ang lakiCVD SiC-coated graphite susceptorsdapat mapanatili ang matinding structural stability at thermal uniformity sa ilalim ng mataas na temperatura, high-stress na kapaligiran.

2. Mga Tradisyunal na Diskarte at Detalyadong Punto ng Sakit sa Kasaysayan

Kapag gumagamit ng mga tradisyonal na disenyo ng susceptor, ang mga epitaxial na tagagawa ay matagal nang nagdusa mula sa matinding sakit sa ekonomiya at kapasidad:

· Madalas na Pagpapalit at Napakaikling Buhay:Nabigo ang mga maginoo na disenyo na isaalang-alang ang mga pagkakaiba sa pagpapalawak ng thermal sa ilalim ng matinding mataas na temperatura. Nag-crack ang mga susceptor sa ilalim ng ilang dosenang mga cycle, na may ilang nabigo kaagad sa pag-install (cracking rate >15%).

· Mahal na Downtime at Gastusin sa Paglilinis:Kapag ang isang susceptor ay nag-crack o nabasag sa loob ng silid, ang buong batch ng epitaxial wafers ay na-scrap, na sinamahan ng matinding kontaminasyon ng particle. Ang bawat insidente ay nangangailangan ng 12–24 na oras ng pagpapalamig ng silid, pag-disassembly, paglilinis, muling paglikas, at pagsubok sa presyon/temperatura. Ang mga direktang pagkalugi mula sa hindi planadong downtime at mga consumable ay umabot sa sampu-sampung libong USD bawat kaganapan.

· Mataas na Gastos sa Produksyon ng Single-Wafer:Bilang mga consumable na may mataas na halaga, ang madalas na pagpapalit ay nagdulot ng labis na paglalaan ng gastos sa susceptor bawat wafer. Kasabay nito, binawasan ng downtime ang Overall Equipment Effectiveness (OEE) sa buong linya ng produksyon, na makabuluhang nagpapalaki ng mga fixed overhead na gastos.

III. Mga Teknikal na Hamon at Pagsusuri ng Mekanismo ng Pagkabigo

Morpolohiya ng Pisikal na Pagkabigo:Ang pagsusuri ng bali ay nagpapahiwatig na ang pagsisimula ng crack ay eksaktong nagmumula sa panloob na hakbang ng gitnang thru-hole, na umaabot nang radial palabas sa magkabilang panig ng katawan ng susceptor.

Pagsisiyasat sa Root Cause (Mekanismo ng Stress):

· Materyal na Thermal Expansion Mismatch:Sa ilalim ng mga kondisyon sa pagtatrabaho na may mataas na temperatura (1000°C pataas), mayroong isang makabuluhang thermal expansion coefficient (CTE) mismatch sa pagitan ng graphite substrate at ng SiC protective coating. Dahil ang thermal expansion coefficient ng graphite ay mas mataas kaysa saSiC coating, ang graphite substrate ay sumasailalim sa mas malaking thermal expansion deformation sa panahon ng pag-init kaysa sa ibabaw ng SiC layer. Ito ay bumubuo ng malaking interfacial thermal stress, na sa huli ay nag-uudyok ng pag-crack at pagkabigo ng graphite substrate body.

· Structural Defect sa Stress Relief Area:Ang orihinal na disenyo ay walang kinakailangang transition buffer zone sa gitnang hakbang, na bumubuo ng isang klasikong mekanikal na punto ng konsentrasyon ng stress. Kapag lumampas na ang expansion tension sa tensile strength threshold ng graphite substrate, ang mga micro-crack ay agad na nagsimula sa matalim na sulok ng hakbang at napunit palabas.

IV. Mga Solusyon: Paano Namin Solusyonan ang Problema

Upang matugunan ang gitnang hakbang na pag-crack, ang Vetek R&D at Engineering Team ay bumalangkas ng isang komprehensibong teknikal na plano sa paglilinaw batay sa high-temperature Coefficient of Thermal Expansion (CTE) pag-optimize:

V. Mga Resulta at Mabibilang na Benepisyo

Ang mga re-engineered na susceptor ay sumailalim sa mahigpit na thermal cycling at volume line verification sa linya ng produksyon ng kliyente, na nakamit ang mga kahanga-hangang pagpapahusay sa performance:

· Kumpletuhin ang Pag-aalis ng Thermal Stress Cracking:Ang mga naka-optimize na susceptor ay patuloy na nagpapatakbo para sa higit sa 500 thermal cycle, binabawasan ang rate ng pag-crack at pinsala nang direkta mula sa >15% hanggang 0%.

· Napakalaking Pagbawas sa Pagkalugi sa Downtime:Ang hindi planadong downtime na dulot ng pagkasira ng carrier ay bumaba ng 95%, na kapansin-pansing nagpapalakas sa pangkalahatang linya ng OEE.

· Maramihang Buhay ng Serbisyo at Pagbawas ng Gastos:Ang average na buhay ng serbisyo ng susceptor ay tumaas ng 300%+, na nagresulta sa isang malaking pagbaba sa inilalaang halaga ng susceptor sa bawat epitaxial wafer.

VI. Garantiya ng Vetek Manufacturing at Quality Control

· High-Purity na Pagpili ng Raw Material:Ang premium na high-density na isostatic graphite substrate (7N purity, ash content <5 ppm) ay pinili para matiyak ang walang kamali-mali na CTE na tumutugma sa CVD SiC coating.

· Precision Machining:Ang 5-axis CNC precision cutting (mga tolerance na hawak sa loob ng ±0.005 mm) ay ginagamit, na lumilikha ng tumpak na stress relief buffer zone sa mga kritikal na tampok tulad ng gitnang hakbang.

· CVD SiC Deposition:Ang mga proseso ng CVD na may mataas na temperatura ay nagdedeposito ng siksik na 80–100 μm β-SiC layer, na nagbibigay ng higit na pagkakapareho ng thermal at proteksyon ng kaagnasan.

· 100% CMM Buong Inspeksyon:Awtomatikong ini-scan at sinusukat ng High-precision Coordinate Measuring Machine (CMM) ang mga pocket array, mga dimensyon sa gitnang hakbang, at pangkalahatang planarity.

· Cleanroom Packaging at Delivery:Nilinis sa Class 100 na mga cleanroom at naka-double-pack sa vacuumed nitrogen packaging, na inihatid gamit ang customized na EVA shockproof case.

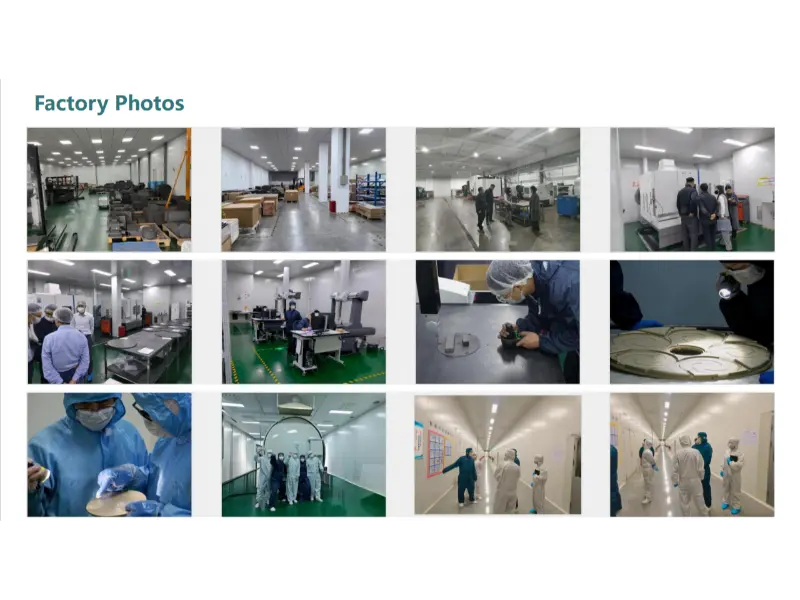

Figure 3: Vetek Semiconductor Advanced Precision Machining, Cleanroom at Quality Control na Pasilidad

VII. Mga Madalas Itanong (FAQ)

Q1: Ano ang pangunahing dahilan ngMOCVD SiC Coated Graphite Susceptormga bitak na nagsisimula sa gitnang hakbang?

A: Ang pangunahing dahilan ay ang kakulangan ng isang stress-relief buffer zone sa gitnang hakbang, na nangangailangan ng muling pagdidisenyo ng istruktura upang maipamahagi ang thermal stress.

Q2: Maaari bang maiwasan ng CVD SiC coating ang pag-crack sa gitnang hakbang?

A: Hindi. Ang mga SiC coating ay pangunahing nagbibigay ng corrosion resistance, impurity prevention, at thermal conduction. Kung ang disenyo ng istruktura ay may depekto, ang patong mismo ay hindi makatiis sa panloob na compressive at tensile stresses mula sa substrate. Tanging ang kumbinasyon ng isang 'makatuwirang idinisenyong istraktura ng stress-buffering + mataas na kalidad na CVD SiC coating' ang maaaring lubusang malutas ang mga isyu sa pag-crack.

VIII. Summary at Action Call (CTA)

Bagama't ang mga epitaxial wafer susceptor ay pantulong na mga consumable, ang kanilang istrukturang disenyo at kalidad ng pagmamanupaktura ay may mahalagang epekto sa kahusayan sa produksyon ng fab at pangkalahatang gastos. Ang mga tradisyunal na disenyo ay kadalasang hindi napapansin ang pagtutugma ng materyal na CTE at mga lugar na nagbibigay ng stress-concentration, na humahantong sa madalas na pagkabigo ng susceptor, mahal na downtime, at mga panganib sa wafer scrap.

Sa pamamagitan ng structural optimization at pinong thermal stress engineering ng Vetek, hindi lang namin tinulungan ang customer na ganap na matanggalgraphite susceptorpag-crack (pagbabawas ng mga rate ng pag-crack sa 0%), ngunit pinalawig din ang buhay ng serbisyo ng carrier nang higit sa 300%. Ang pagpapahusay na ito ay makabuluhang pinababa ang dalas ng pagpapalit, pinababa ang mga gastos sa paglalaan ng bawat-wafer consumable, at ginagarantiyahan ang kalidad, katatagan, at pagpapatuloy ng paglago ng wafer epitaxial—na naghahatid ng malaking halaga ng ekonomiya at kapasidad.

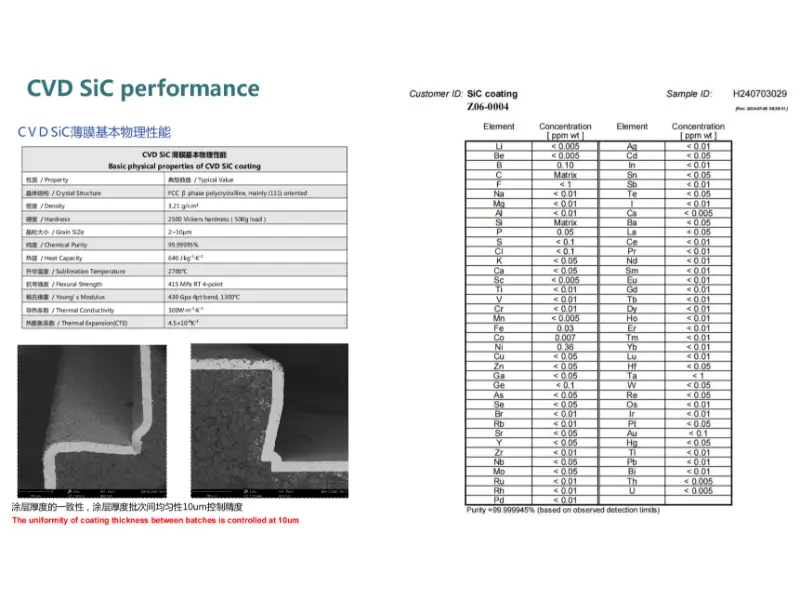

Figure 4: Mga Pangunahing Pisikal na Katangian, Pagkakatulad ng Kapal ng SEM, at Pagsusuri ng Ultra-High Purity ng CVD SiC Coating
