Mula 4-Inch hanggang 8-Inch: Isang Dekada ng SiC Semiconductor Growth

Noong 2013, tinanong ng industriya kung ang silicon carbide ay maaaring i-komersyal sa lahat. Pagkalipas ng sampung taon, pinapagana ng SiC ang mga EV at renewable energy — at ang tunay na kompetisyon ay lumipat sa mga materyales, kagamitan, at ani ng pagmamanupaktura. Sa isang dekada, ang mga SiC wafer ay lumago mula 4-pulgada hanggang 8-pulgada habang ang epitaxy equipment ay sumulong sa hakbang. Higit pa sa wafer mismo, ang mga CVD SiC coating, Solid CVD SiC, at TaC coatings ay pinapanatili na ngayon ang mataas na temperatura, corrosion-resistant na kagamitan na gumagana nang maaasahan. Ang VETEK Semiconductor ay nagbibigay ng lahat ng tatlong materyal na solusyon para sa pinaliit na paggawa ng SiC.

Dekada ng Pagbabago ng SiC: Mula sa Lab Material hanggang Mainstream Power Semiconductor

Ang SiC ay lumipat mula sa isang promising lab material noong 2013 tungo sa isang pangunahing teknolohiyang nagpapatibay sa mga EV, power electronics, at conversion ng enerhiya ngayon — at ang pokus ng industriya ay lumipat mula sa pagpapatunay ng teknolohiya patungo sa pag-master ng pagmamanupaktura sa sukat.

Ang talahanayan sa ibaba ay nagbubuod kung paano nagbago ang mga priyoridad ng industriya ng SiC sa nakalipas na dekada.

2013 vs. Ngayon: Paano Nabago ang Pokus ng Industriya ng SiC

Ang Pangunahing Hamon ng SiC Commercialization: Epitaxy Technology

Ang kagamitang epitaxy ay palaging ang teknikal na bottleneck para sa komersyalisasyon ng SiC — ang pag-unlad ng industriya ay maaaring direktang masubaybayan sa pamamagitan ng ebolusyon ng mga epitaxy reactor, mula sa mga unang 6-inch na platform hanggang sa mga awtomatikong 150mm/200mm system ngayon.

Noong 2013, bumilis ang komersyalisasyon ng SiC, at pangunahing nakikipagkumpitensya ang mga gumagawa ng kagamitan sa paligid ng 6-inch (150mm) na kakayahan ng SiC epitaxy. Iniulat ng Semiconductor Today sa ilang mga sistemang kinatawan noong panahong iyon:

Kinatawan ng SiC Epitaxy Equipment, 2013

Ang mga unang sistemang ito ay idinisenyo upang malutas ang apat na problema: pagkamit ng 6-pulgadang SiC epitaxy, pagpapabuti ng pagkakapareho ng layer ng epitaxial, pagpapababa ng density ng depekto, at pagtugon sa mga pangangailangan ng maagang komersyalisasyon ng power-device.

Habang ang EV adoption, EV charging infrastructure, solar-plus-storage system, at industriyal na power market ay mabilis na lumawak, ang demand para sa mga SiC device ay lumago nang naaayon - at ang epitaxy equipment ay nagbago mula sa mga small-batch na R&D platform tungo sa mga susunod na henerasyong system na binuo para sa malakihang pagmamanupaktura. Kasama sa mga kinatawang platform ngayon ang:

Kinatawan ng SiC Epitaxy Equipment, Ngayon

Mula 4-pulgada hanggang 8-pulgada: Paano Binabawasan ng Wafer Scaling ang Gastos at Pinapataas ang Output

Ang bawat hakbang sa SiC wafer diameter — mula 4-inch hanggang 6-inch, at ngayon ay tungo sa 8-inch — ay umiiral upang taasan ang output sa bawat wafer at mas mababang gastos sa pagmamanupaktura, at ang industriya ay nasa gitna na ngayon ng 6-inch-to-8-inch transition.

Noong 2013, itinutulak ng industriya ng SiC na lumipat mula sa 4-inch hanggang 6-inch na mga wafer. Ang mga kumpanya kabilang ang Cree, Dow Corning, Showa Denko, at Norstel ay pawang nagpapalawak ng kanilang 6-pulgadang SiC substrate at kapasidad ng epitaxy noong panahong iyon. Ang layunin ng paglipat sa mas malalaking wafer ay diretso: pataasin ang output sa bawat wafer, babaan ang gastos sa pagmamanupaktura, at pagbutihin ang scalability sa buong industriya.

Mahigit isang dekada na ang nakalipas, ang parehong lohika na iyon ang nagtutulak ngayon ng pagbabago mula 6-pulgada hanggang 8-pulgada. Ang GlobalWafers, ang pangatlong pinakamalaking tagagawa ng silicon wafer sa mundo, ay nagpahayag na ang 8-pulgadang SiC wafer na produksyon sa buong industriya ay bibilis nang husto hanggang 2025–2026 — isang paglipat na itinuturing na hindi makatotohanan dalawang taon lamang ang nakalipas (GlobalWafers, 2023). Ang Onsemi at Resonac ay nag-target din ng 2025 para sa qualifying at ramping 8-inch SiC substrates at epitaxial wafers (Compound Semiconductor News, 2024).

Ano ang Nagbabago Kapag Lumaki ang SiC Wafers

Habang ang diameter ng wafer at mga kinakailangan sa kalidad ay parehong umakyat, ang mga materyales at mga bahagi ng kagamitan na ginamit sa buong proseso ng pagmamanupaktura ay naging kasing mapagpasyahan sa pag-unlad ng SiC gaya ng mga wafer mismo.

Higit pa sa Wafer: Bakit Mahalaga ang Mga Bahagi ng Kagamitan gaya ng SiC Chips

Nakukuha ng mga SiC wafer, MOSFET, at power module ang karamihan sa atensyon, ngunit ang mga bahagi ng kagamitan sa loob ng epitaxy at crystal-growth reactor ay nahaharap sa parehong matinding kundisyon — at ang tradisyonal na graphite lamang ay hindi na sapat upang matugunan ang mga kinakailangan ngayon.

Ang mga talakayan ng industriya ng SiC ay may posibilidad na tumuon sa tatlong bagay: SiC wafers, SiC MOSFETs, at power modules. Sa pagsasagawa, ang mga bahagi ng kagamitan na ginamit sa paggawa ng mga ito ay kasinghalaga. Sa loob ng mga epitaxy reactor, crystal growth furnace, at iba pang high-temperature na proseso ng semiconductor, ang mga panloob na bahagi ay dapat makatiis:

• Mga ultra-high-temperatura na kapaligiran

• Mga kinakaing gas na proseso tulad ng H₂ at HCl

• Mahigpit na kinakailangan sa kalinisan upang maiwasang mahawa ang ostiya

Nag-aalok ang tradisyunal na graphite ng malakas na thermal performance, ngunit sa matagal na paggamit ay madaling kapitan ng corrosion sa ibabaw, pagbuo ng particle, at pinaikling buhay ng serbisyo — lahat ng ito ay direktang nagbabanta sa ani ng wafer at pagkakapare-pareho ng proseso. Ito ang puwang na ang teknolohiya ng patong ng CVD SiC ay lalong lumakas upang isara.

CVD SiC Coating: Ang Teknolohiya sa Likod ng Maaasahang High-Temperature Equipment

Ang SiC epitaxy at SiC coating ay dalawang natatanging teknolohiya na nagsisilbi sa iba't ibang layunin — ang epitaxy ang gumagawa ng semiconductor material mismo, habang pinoprotektahan ng CVD SiC coating ang kagamitan na gumagawa nito.

Ang SiC epitaxy ay ginagamit sa paggawa ng semiconductor material. Ang SiC CVD coating, sa kabaligtaran, ay inilalapat pangunahin sa mga kritikal na panloob na bahagi ng kagamitang semiconductor, upang mapabuti ang kanilang paglaban sa mataas na temperatura at kaagnasan.

SiC Epitaxy vs. SiC Coating: Dalawang Magkaibang Teknolohiya

Paano Gumagana ang Graphite + SiC Composite

Ang CVD SiC coated graphite component ay malawakang ginagamit ngayon sa SiC epitaxy equipment, MOCVD equipment, LED epitaxy equipment, at RTP/RTA thermal treatment equipment. Ang pagdedeposito ng isang siksik na layer ng SiC sa high-purity graphite ay pinagsasama ang lakas ng parehong mga materyales:

Bakit Gumagana ang Graphite + SiC bilang Composite

Ang Advanced na SiC Material Solutions ng VETEK Semiconductor

Habang patuloy na lumalawak ang mga semiconductor ng ikatlong henerasyon, ang VETEK Semiconductor ay nagbibigay ng tatlong komplementaryong solusyon sa materyal — CVD SiC coated graphite, Solid CVD SiC, at TaC coatings — na ininhinyero para sa mga partikular na thermal at kemikal na hinihingi ng SiC manufacturing equipment.

Mga Bahagi ng Graphite na Pinahiran ng CVD SiC

Ginagamit ang CVD SiC coated graphite component ng VETEK sa SiC Epitaxy Susceptors, MOCVD Carriers, Wafer Carrier, Halfmoon Components, at Semiconductor Thermal Components.

• High-purity na SiC coating

• Napakahusay na pagkakapareho ng thermal

• Katatagan ng mataas na temperatura

• Malakas na paglaban sa kaagnasan

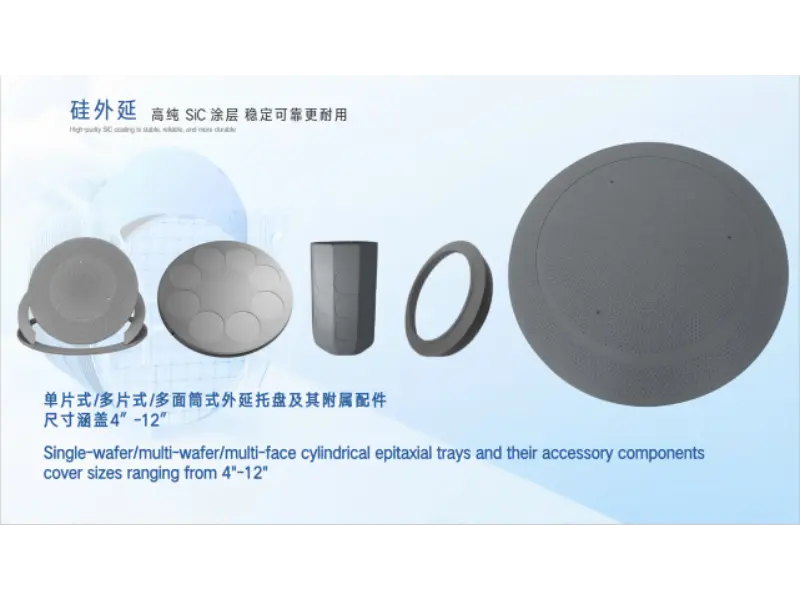

VETEK CVD SiC coated graphite component para sa SiC epitaxy, MOCVD, at semiconductor thermal application.

Solid na mga Bahagi ng CVD SiC

Para sa mga advanced na proseso ng etch at mataas na temperatura, ang Solid CVD SiC ay naghahatid ng mas mataas na grado ng pagganap ng materyal. Kasama sa mga karaniwang application ang Focus Rings, RTP/EPI Components, at Plasma Process Components.

• Siksik, hindi buhaghag na istraktura

• Napakababang pagbuo ng butil

• Napakahusay na panlaban sa plasma

• Mahabang buhay ng serbisyo

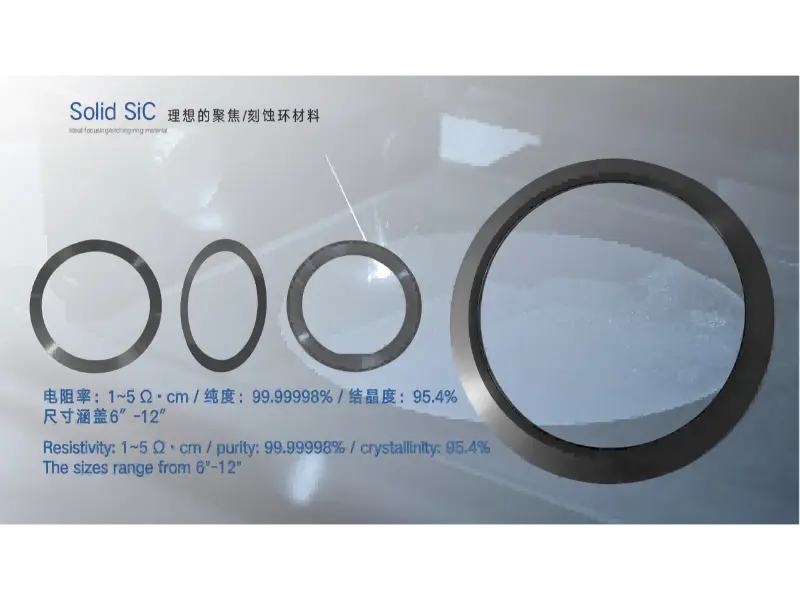

Solid na CVD SiC focus rings at plasmamga bahagi ng proseso para sa mga advanced na aplikasyon ng etch at RTP/EPI.

Mga Solusyon sa Patong ng TaC

Habang patuloy na tumataas ang mga temperatura ng paglago ng kristal ng SiC, ang mga tantalum carbide (TaC) coatings ay naging mahalagang materyal para sa mga ultra-high-temperature na thermal field. Nag-aalok ang TaC ng mas mataas na katatagan ng temperatura, mahusay na paglaban sa oksihenasyon, at namumukod-tanging katatagan ng kemikal — angkop sa mga kagamitan sa paglago ng kristal ng SiC, mga bahagi ng thermal field na may mataas na temperatura, at mga kapaligiran sa pagmamanupaktura ng third-generation na semiconductor.

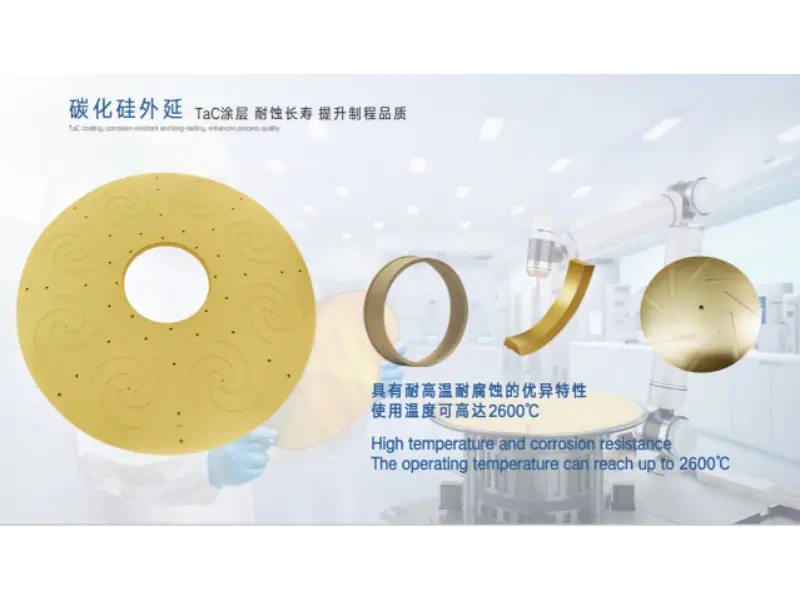

Ang mga bahagi ng hot-zone na pinahiran ng TaC ay inengineered para sa ultra-high-temperatura na paglaki ng kristal ng SiC.

Magkasama, tinutugunan ng tatlong linya ng produkto na ito ang iba't ibang pangangailangan ng thermal at kemikal na makikita sa buong chain ng pagmamanupaktura ng SiC:

Isang Sulyap sa Tatlong SiC Material Solutions ng VETEK

Mga Madalas Itanong

1. Ano ang pagkakaiba sa pagitan ng SiC epitaxy at SiC coating?

Ang SiC epitaxy ay nagpapalaki ng isang mala-kristal na silicon carbide layer upang makagawa ng mga semiconductor na wafer at mga aparato. Ang SiC coating (CVD SiC) ay nagdedeposito ng manipis, siksik na layer ng SiC sa graphite o iba pang substrate upang protektahan ang mga bahagi ng kagamitan mula sa init at kaagnasan. Naghahatid sila ng iba't ibang layunin sa loob ng iisang manufacturing chain.

2. Bakit ang grapayt ay pinahiran ng SiC sa halip na gamitin nang mag-isa?

Ang bare graphite ay may mahusay na thermal conductivity at stability, ngunit ito ay nabubulok at bumubuo ng mga particle kapag nalantad sa mataas na temperatura at mga gas tulad ng H₂ at HCl sa paglipas ng panahon. Ang isang siksik na CVD SiC coating ay nagdaragdag ng katigasan, paglaban sa kemikal, at katatagan ng mataas na temperatura habang pinapanatili ang thermal performance ng graphite.

3. Para saan ginagamit ang Solid CVD SiC?

Ang Solid CVD SiC ay isang ganap na siksik, hindi porous na silicon carbide na materyal na ginagamit sa mga advanced na proseso ng etch at mataas na temperatura, kabilang ang mga focus ring, RTP/EPI na bahagi, at mga bahagi ng proseso ng plasma — mga application na nangangailangan ng napakababang pagbuo ng particle at mahabang buhay ng serbisyo.

4. Bakit kailangan ng SiC crystal growth ang mga TaC coatings?

Habang ang mga proseso ng paglago ng kristal ng SiC ay nagtutulak patungo sa mas mataas na temperatura, ang mga bahagi ng hot-zone ay nangangailangan ng mga materyales na lumalaban sa oksihenasyon at nananatiling matatag sa kemikal sa ilalim ng matinding init. Ang mga TaC coating ay nag-aalok ng mas mataas na katatagan ng temperatura kaysa sa graphite lamang, na ginagawang angkop ang mga ito sa mga SiC crystal growth furnace at mga bahagi ng thermal field na may mataas na temperatura.

5. Bakit lumilipat ang industriya mula sa 6-pulgada hanggang 8-pulgada na SiC wafer?

Ang mas malalaking wafer ay nagpapataas ng bilang ng mga dies sa bawat wafer, na nagpapababa sa gastos sa pagmamanupaktura sa bawat chip at nagpapahusay sa scalability. Ang mga wafer maker at chipmaker ay nagpapakwalipika na ngayon ng 8-inch SiC substrates at epitaxial wafers upang matugunan ang lumalaking demand mula sa mga EV, renewable energy, at industrial power electronics.

Buod: Ang SiC Manufacturing ay Pumasok sa Panahon ng Kumpetisyon sa Kakayahang Proseso

Ang pagtukoy sa tanong ng industriya ng SiC ay nagbago — mula sa kung ang materyal ay maaaring i-komersyal, hanggang sa kung gaano kahusay, malinis, at tuluy-tuloy ang paggawa nito sa sukat.

Noong 2013, ang pangunahing tanong ng industriya ay kung ang SiC ay maaaring i-komersyal sa lahat. Ngayon, mahigit isang dekada na ang lumipas, ang tanong na iyan ay naging: paano gagawin ang mga produktong SiC na may mas mataas na kahusayan, mas kaunting mga depekto, at higit na katatagan?

Habang patuloy na lumalawak ang industriya ng SiC, nananatiling pangunahing direksyon ng pag-unlad ng industriya ang mas malalaking wafer diameter, na-upgrade na teknolohiya ng epitaxy, at na-optimize na kagamitan sa pagmamanupaktura. Kasabay nito, ang mga high-purity na CVD SiC coatings, Solid CVD SiC, at TaC na materyales ay nagiging mga pangunahing teknolohiya para matiyak ang katatagan ng pagmamanupaktura ng semiconductor.

Nananatiling nakatuon ang VETEK Semiconductor sa mga advanced na materyales ng semiconductor, na nagbibigay ng maaasahang mga solusyon sa materyal para sa SiC epitaxy, paglaki ng kristal, at pagmamanupaktura ng high-temperature na semiconductor — na sumusuporta sa susunod na henerasyon ng industriya ng semiconductor.

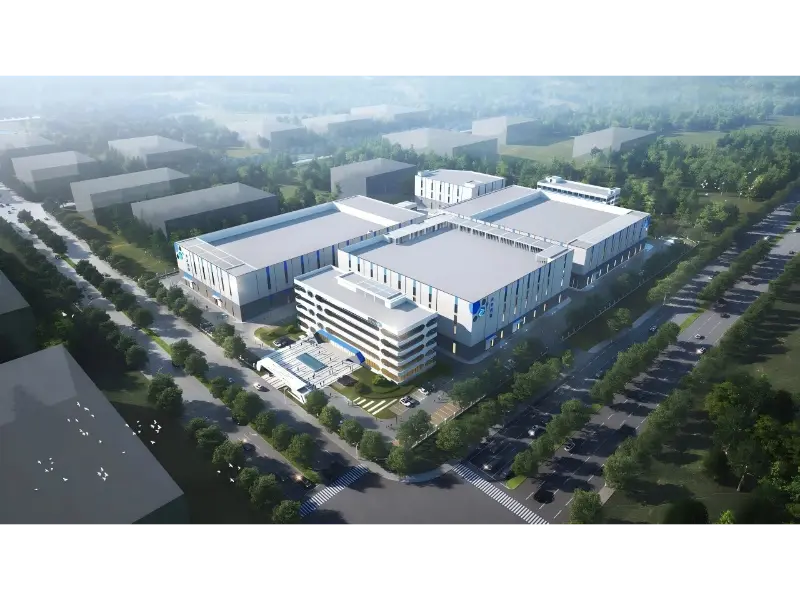

Tungkol sa VETEK Semiconductor

Ang VETEK Semiconductor ay nagdidisenyo at gumagawa ng CVD SiC coated graphite, Solid CVD SiC, at TaC coating na mga bahagi para sa SiC epitaxy, MOCVD, crystal growth, at high-temperature na kagamitan sa semiconductor. Ang artikulong ito ay inihanda ng mga materyales sa engineering team ng VETEK, na kumukuha sa industriya ng pag-uulat mula sa Semiconductor Today at kasalukuyang SiC wafer market analysis, at sumasalamin sa direktang karanasan ng VETEK sa pagbibigay ng mga bahagi sa mga linya ng pagmamanupaktura ng SiC.

Mga pinagmumulan na isinangguni: Semiconductor Today (2013 na tampok sa industriya); Mga pampublikong pahayag ng GlobalWafers (2023); Compound Semiconductor News (2024); Pagsusuri ng presyo ng Patsnap Eureka SiC wafer (2025). Ang mga numero at mga detalye ng kagamitan para sa mga produkto ng VETEK ay batay sa panloob na dokumentasyon ng produkto.
