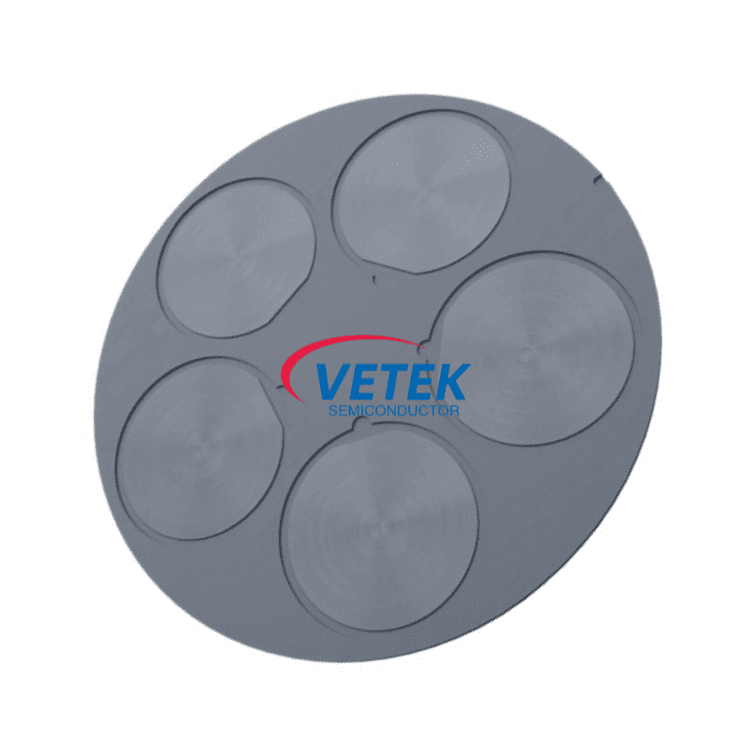

Silicon carbide carrier plate para sa LED etching

Pangkalahatang impormasyon ng produkto

Mga Tuntunin sa Negosyo ng Produkto

Application: Veteksemicon silikon carbide carrier plate para sa LED etching ay partikular na idinisenyo para sa mga proseso ng LED etching. Sa mahusay na paglaban at katatagan ng kaagnasan, makakatulong ito sa mga customer na makabuluhang mapabuti ang ani at mabawasan ang pangkalahatang gastos.

Mga serbisyong maaaring maibigay: Pagsusuri ng senaryo ng application ng customer, pagtutugma ng mga materyales, paglutas ng teknikal na problema.

Profile ng kumpanya: Ang Veteksemicon ay may 2 laboratories, isang koponan ng mga eksperto na may 20 taong karanasan sa materyal, na may R&D at mga kakayahan sa pagsubok, pagsubok at pagpapatunay.

Ang karibal ko silikon carbide carrier plate para sa LED etching core bentahe

1. Napakahusay na paglaban sa kemikal

Sa panahon ng basa o tuyo na etching ng mga LED chips, ang mga carrier ay patuloy na nakalantad sa lubos na kinakaing unti -unting mga kemikal tulad ng hydrofluoric acid, nitric acid, at phosphoric acid. Ang mga tradisyunal na materyal na quartz ay unti -unting bumubura, na nagreresulta sa pagkamagaspang sa ibabaw at kontaminasyon ng butil. Ang Veteksemicon silikon carbide carriers, kasama ang kanilang likas na pagkawalang -kilos ng kemikal, ay epektibong pigilan ang pag -atake mula sa iba't ibang mga acid at base, tinitiyak na mapanatili nila ang integridad sa ibabaw at isang maayos na pagtatapos kahit na matapos ang daan -daang mga siklo ng mahigpit na pagproseso. Ito ay makabuluhang nagpapalawak ng kanilang buhay sa serbisyo at pinapanatili ang kalinisan ng proseso ng silid.

2. Napakahusay na katatagan ng mataas na temperatura at katumpakan ng dimensional

Ang pagproseso ng Semiconductor ay nagsasangkot ng madalas na thermal cycling, na ginagawa ang koepisyent ng materyal ng thermal expansion (CTE) na mahalaga. Ang aming silikon na karbida ay may napakababang CTE, na perpektong tumutugma sa silikon na wafer. Epektibong pigilan nila ang thermal stress, na pumipigil sa warping o pagpapapangit habang pinapanatili ang pambihirang dimensional na katatagan sa matagal na temperatura ng operating ng daan -daang degree Celsius. Tinitiyak nito ang pantay na pakikipag-ugnay sa pagitan ng wafer at ang Susceptor, tinitiyak ang mahusay na pagkakapareho ng proseso ng pag-iipon at mataas na pagkakapare-pareho ng batch-to-batch.

3. Mataas na kadalisayan at ultra-mababang polusyon

Ang LED epitaxial wafers ay sobrang sensitibo sa mga impurities ng metal. Kahit na ang pinakamaliit na kontaminasyon ay maaaring humantong sa nabawasan na chip maliwanag na kahusayan at pagkawala ng ani. Ginagamit ng Veteksemicon ang ultra-high-kadalisayan na mga hilaw na materyales, mga advanced na proseso ng sintering, at mahigpit na kinokontrol ang kapaligiran ng produksyon upang mabawasan ang mga impurities ng metal ion sa mga produkto nito. Ang hindi kompromiso na pagtugis ng kadalisayan mula sa mapagkukunan ay nagbibigay ng pinaka maaasahang proteksyon para sa iyong sensitibong optoelectronic na aparato, na direktang nag -aambag sa pinabuting ani at pagganap.

4. Magaling na mga mekanikal na katangian at mahabang buhay

Ang Silicon Carbide ay nagtataglay ng pambihirang tigas at paglaban sa pagsusuot. Kung ikukumpara sa mga sangkap ng grapayt, hindi gaanong madaling kapitan ng pagkawala ng alikabok at butil, at kung ihahambing sa mga bahagi ng kuwarts, maaari itong makatiis ng higit na mekanikal na stress at hindi sinasadyang mga paga sa panahon ng operasyon. Ang mga matatag na pisikal na katangian na ito ay nagbibigay -daan sa mga veteksemicon carriers na makatiis ng madalas na pang -araw -araw na paghawak, paglilinis, at transportasyon, na makabuluhang binabawasan ang hindi planadong downtime at ekstrang bahagi ng gastos dahil sa pagbasag, na nagreresulta sa isang mas mahabang buhay ng serbisyo at mas mababang pangkalahatang gastos ng pagmamay -ari para sa mga customer.

5. Pag -endorso ng Pag -verify ng Ecological Chain

Ang Veteksemicon Silicon Carbide Carrier Plate para sa LED etching 'ecological chain verification ay sumasaklaw sa mga hilaw na materyales sa paggawa, naipasa ang internasyonal na pamantayang sertipikasyon, at may isang bilang ng mga patentadong teknolohiya upang matiyak ang pagiging maaasahan at pagpapanatili nito sa semiconductor at bagong larangan ng enerhiya.

Karaniwang mga sitwasyon ng aplikasyon

     ● Ang proseso ng etching ng GaN-based na LED epitaxial wafers na lumago ng MOCVD

     ● Dry etching (ICP, RIE) carrier plate sa LED chip manufacturing

     ● basa na kemikal na etching carrier plate sa LED chip manufacturing

     ● Iba pang mga okasyon kung saan ang mga materyales sa semiconductor ay kailangang maiproseso sa lubos na kinakaing unti-unti at mataas na temperatura na kapaligiran

Para sa detalyadong mga teknikal na pagtutukoy, puting papel, o mga pag -aayos ng sample, mangyaring makipag -ugnay sa aming pangkat ng suporta sa teknikal upang galugarin kung paano mapapahusay ng Veteksemicon ang iyong kahusayan sa proseso.
