Tulad ng alam nating lahat, ang SiC single crystal, bilang isang third-generation semiconductor material na may mahusay na pagganap, ay sumasakop sa isang pivotal na posisyon sa pagproseso ng semiconductor at mga kaugnay na larangan. Upang mapabuti ang kalidad at ani ng SiC solong kristal na mga produkto, bilang karagdagan sa pangangailangan para sa isang angkopsolong proseso ng paglago ng kristal, dahil sa nag -iisang temperatura ng paglago ng kristal na higit sa 2400 ℃, ang mga kagamitan sa proseso, lalo na ang grapayt na tray na kinakailangan para sa sic solong kristal na paglaki at ang grapayt na krus sa SIC solong kristal na paglaki ng kristal at iba pang mga kaugnay na mga bahagi ng grapiko ay may sobrang mahigpit na mga kinakailangan para sa kalinisan .
Ang mga impurities na ipinakilala ng mga bahagi ng grapiko na ito sa SIC solong kristal ay dapat kontrolin sa ibaba ng antas ng PPM. Samakatuwid, ang isang mataas na temperatura na lumalaban sa anti-polusyon na patong ay dapat na ihanda sa ibabaw ng mga bahagi na ito. Kung hindi man, dahil sa mahina nitong lakas at impurities ng inter-crystalline bond, ang grapayt ay madaling maging sanhi ng kontaminado ng SIC solong kristal.
Ang TAC Ceramics ay may isang natutunaw na punto ng hanggang sa 3880 ° C, mataas na tigas (MOHS tigas 9-10), malaking thermal conductivity (22W · m-1· K−1), at maliit na koepisyent ng pagpapalawak ng thermal (6.6 × 10−6K−1). Nagpapakita sila ng mahusay na katatagan ng thermochemical at mahusay na mga pisikal na katangian, at may mahusay na pagkakatugma sa kemikal at mekanikal na may grapayt atMga composite ng C/C.. Ang mga ito ay mainam na anti-pollution coating na materyales para sa mga bahagi ng grapayt na kinakailangan para sa paglago ng solong kristal ng SiC.

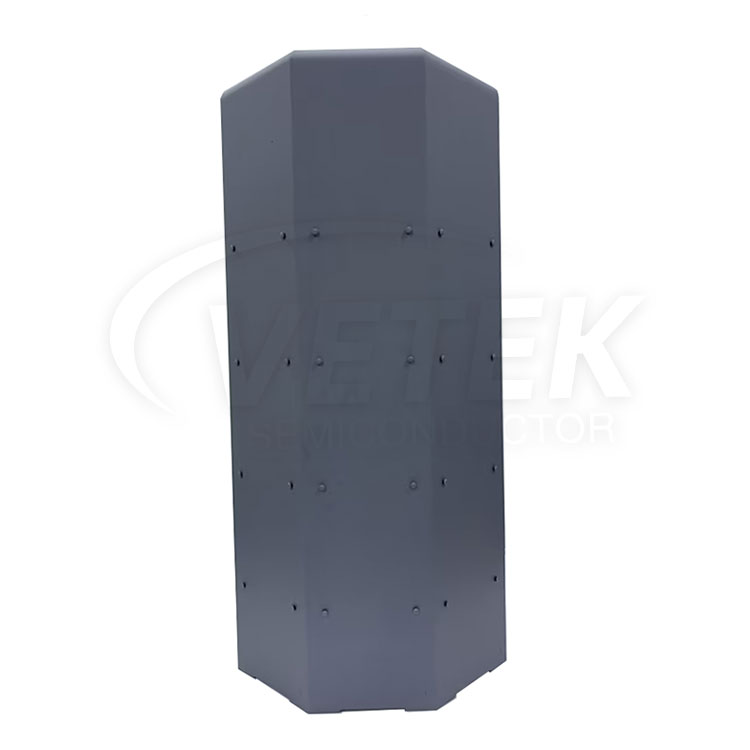

Kung ikukumpara sa mga keramika ng TAC, ang SIC coatings ay mas angkop para magamit sa mga sitwasyon sa ibaba 1800 ° C, at karaniwang ginagamit para sa iba't ibang mga epitaxial tray, karaniwang LED epitaxial tray at solong kristal na silikon na epitaxial tray.
Sa pamamagitan ng tiyak na paghahambing na pagsusuri,tantalum carbide (TaC) coatingay higit sasilicon carbide (SiC) coatingSa proseso ng paglaki ng SIC solong kristal,
● Mataas na pagtutol sa temperatura:
Ang TaC coating ay may mas mataas na thermal stability (melting point hanggang 3880°C), habang ang SiC coating ay mas angkop para sa mababang temperatura na kapaligiran (sa ibaba 1800°C). Tinutukoy din nito na sa paglaki ng SiC solong kristal, ang TaC coating ay ganap na makakayanan ang napakataas na temperatura (hanggang 2400°C) na kinakailangan ng proseso ng physical vapor transport (PVT) ng paglago ng SiC crystal.
● katatagan ng thermal at katatagan ng kemikal:
Kung ikukumpara sa SIC coating, ang TAC ay may mas mataas na pagkawalang -kilos ng kemikal at paglaban sa kaagnasan. Mahalaga ito upang maiwasan ang reaksyon sa mga materyales na may krus at mapanatili ang kadalisayan ng lumalagong kristal. Kasabay nito, ang TAC-coated grapayt ay may mas mahusay na paglaban sa kaagnasan ng kemikal kaysa sa SIC-coated grapayt, maaaring magamit nang matatag sa mataas na temperatura na 2600 °, at hindi gumanti sa maraming mga elemento ng metal. Ito ay ang pinakamahusay na patong sa third-generation semiconductor solong paglaki ng kristal at mga senaryo ng wafer etching. Ang kemikal na kawalang-kilos na ito ay makabuluhang nagpapabuti sa kontrol ng temperatura at mga impurities sa proseso, at naghahanda ng de-kalidad na mga wafer ng silikon na karbida at mga kaugnay na mga wafer ng epitaxial. Lalo na angkop para sa mga kagamitan sa MOCVD na palaguin ang GaN o Ain Single Crystals at PVT na kagamitan upang mapalago ang SIC solong kristal, at ang kalidad ng mga lumago na solong kristal ay makabuluhang napabuti.
● Bawasan ang mga impurities:
Ang TAC coating ay tumutulong upang limitahan ang pagsasama ng mga impurities (tulad ng nitrogen), na maaaring maging sanhi ng mga depekto tulad ng mga microtubes sa mga kristal ng SIC. Ayon sa pananaliksik ng University of Eastern Europe sa South Korea, ang pangunahing karumihan sa paglaki ng mga kristal ng SIC ay nitrogen, at ang tantalum carbide coated grapayt crucibles ay maaaring epektibong limitahan ang pagsasama ng nitrogen ng mga kristal ng SIC, sa gayon binabawasan ang henerasyon ng mga depekto tulad ng microtubes at pagpapabuti ng kalidad ng kristal. Ipinakita ng mga pag -aaral na sa ilalim ng parehong mga kondisyon, ang mga konsentrasyon ng carrier ng mga wafer ng SIC na lumago sa tradisyonal na SIC coating grapayt crucibles at TAC coating crucibles ay humigit -kumulang na 4.5 × 1017/cm at 7.6 × 1015/cm, ayon sa pagkakabanggit.
● Bawasan ang mga gastos sa produksyon:
Sa kasalukuyan, ang halaga ng SiC crystals ay nanatiling mataas, kung saan ang halaga ng mga graphite consumable ay humigit-kumulang 30%. Ang susi sa pagbawas ng halaga ng mga graphite consumable ay ang pagtaas ng buhay ng serbisyo nito. Ayon sa data mula sa British research team, ang tantalum carbide coating ay maaaring pahabain ang buhay ng serbisyo ng mga bahagi ng grapayt ng 35-55%. Batay sa pagkalkula na ito, ang pagpapalit lamang ng tantalum carbide coated graphite ay maaaring mabawasan ang halaga ng SiC crystals ng 12%-18%.
Paghahambing ng TaC layer at SIC layer na may mataas na temperature resistance, thermal properties, chemical properties, pagbawas sa kalidad, pagbaba sa produksyon, mababang produksyon, atbp. angular physical properties, kumpletong beauty description ng SiC layer (TaC) layer sa SiC crystal production length hindi mapapalitan.
