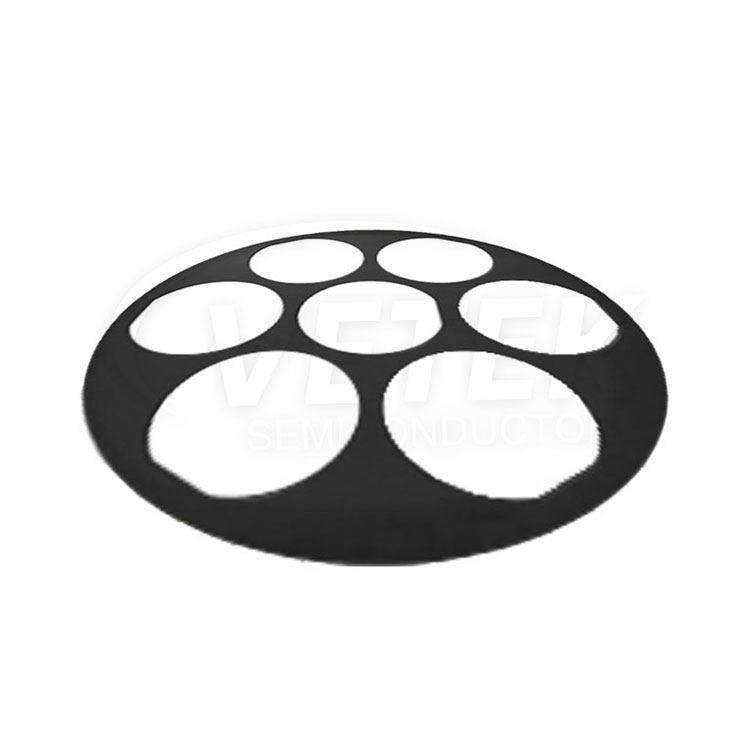

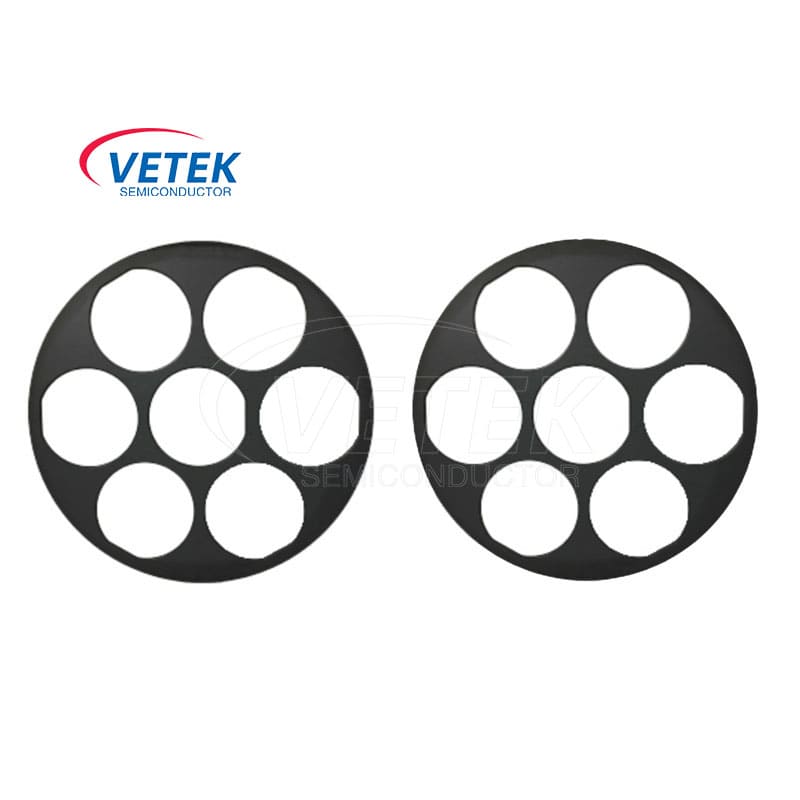

PSS etching carrier plate para sa semiconductor

Ang Vetek Semiconductor's PSS etching carrier plate para sa semiconductor ay isang de-kalidad, ultra-pure graphite carrier na idinisenyo para sa mga proseso ng paghawak ng wafer. Ang aming mga tagadala ay may mahusay na pagganap at maaaring gumanap nang maayos sa malupit na mga kapaligiran, mataas na temperatura at malupit na mga kondisyon sa paglilinis ng kemikal. Ang aming mga produkto ay malawakang ginagamit sa maraming mga pamilihan sa Europa at Amerikano, at inaasahan namin na maging iyong pangmatagalang kasosyo sa China. Malugod kang malugod na dumating sa China upang bisitahin ang aming pabrika at matuto nang higit pa tungkol sa aming teknolohiya at mga produkto.
Magpadala ng Inquiry
Paglalarawan ng Produkto

Bilang isang nangungunang propesyonal na tagagawa sa larangan, ang Vetek Semiconductor ay nasisiyahan na mag-alok sa iyo ng top-notch PSS etching carrier plate na pinasadya para sa industriya ng semiconductor.


Ang aming mga PSS etching carrier plate para sa mga semiconductors ay lubos na dalubhasang mga sangkap na kailangang -kailangan sa mga pamamaraan ng pag -iwas sa plasma na spectroscopy (PSS) sa loob ng kaharian ng pagmamanupaktura ng semiconductor. Ang mga plate na ito ay ipinapalagay ang isang mahalagang papel sa panahon ng proseso ng etching. Nagbibigay ang mga ito ng matatag na suporta at tinitiyak ang maayos na transportasyon ng mga semiconductor wafers, na mahalaga para sa katumpakan at kalidad ng operasyon ng etching.


Mainit naming inaanyayahan kang maabot sa amin para sa anumang mga katanungan. Palagi kaming handa na tulungan at magbigay ng mas detalyadong impormasyon tungkol sa aming mga natitirang produkto.




PSS etching carrier plate para sa semiconductorMga pangunahing tampok:

● Disenyo ng katumpakan: Ang plate ng carrier ay inhinyero na may tumpak na mga sukat at flat ng ibabaw upang matiyak ang pantay at pare -pareho ang pag -etching sa buong semiconductor wafers. Nagbibigay ito ng isang matatag at kinokontrol na platform para sa mga wafer, na nagpapahintulot sa tumpak at maaasahang mga resulta ng etching.

● Paglaban sa plasma: Ang plate ng carrier ay nagpapakita ng mahusay na pagtutol sa plasma na ginamit sa proseso ng etching. Ito ay nananatiling hindi naapektuhan ng mga reaktibo na gas at high-energy plasma, tinitiyak ang matagal na buhay ng serbisyo at pare-pareho ang pagganap.

● Thermal conductivity: Ang plate ng carrier ay nagtatampok ng mataas na thermal conductivity upang mahusay na mawala ang init na nabuo sa panahon ng proseso ng etching. Makakatulong ito sa pagpapanatili ng pinakamainam na kontrol sa temperatura at pinipigilan ang sobrang pag -init ng mga wafer ng semiconductor.

● Pagkatugma: Ang PSS etching carrier plate ay idinisenyo upang maging katugma sa iba't ibang mga sukat ng semiconductor wafer na karaniwang ginagamit sa industriya, tinitiyak ang kakayahang magamit at kadalian ng paggamit sa iba't ibang mga proseso ng pagmamanupaktura.


Parameter ng produkto ng PSS etching carrier plate para sa semiconductor

Mga pangunahing pisikal na katangian ng CVD sic coating
Ari -arian Karaniwang halaga
Istraktura ng kristal FCC β phase polycrystalline, pangunahin (111) nakatuon
Sic coating density 3.21 g/cm³
CVD sic coating tigas 2500 Vickers Hardness （500g load）
Laki ng butil 2 ~ 10 μm
Kadalisayan ng kemikal 99.99995%
Kapasidad ng init 640 j · kg-1· K-1
Sublimation temperatura 2700 ℃
Lakas ng flexural 415 MPa RT 4-point
Modulus ni Young 430 GPa 4pt Bend, 1300 ℃
Thermal conductivity 300w · m-1· K-1
Pagpapalawak ng thermal (CTE) 4.5 × 10-6K-1



Ito semiconductor PSS etching carrier plate para sa semiconductorProduction Shop

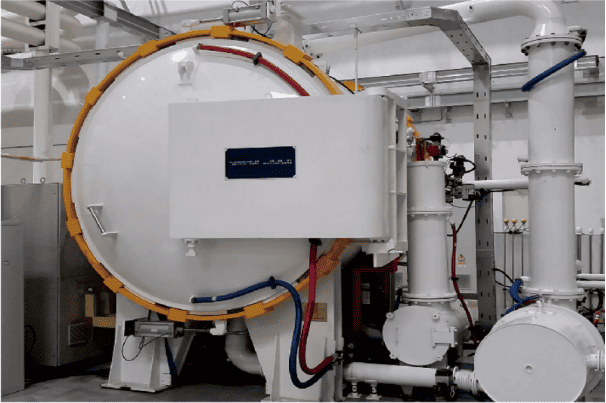

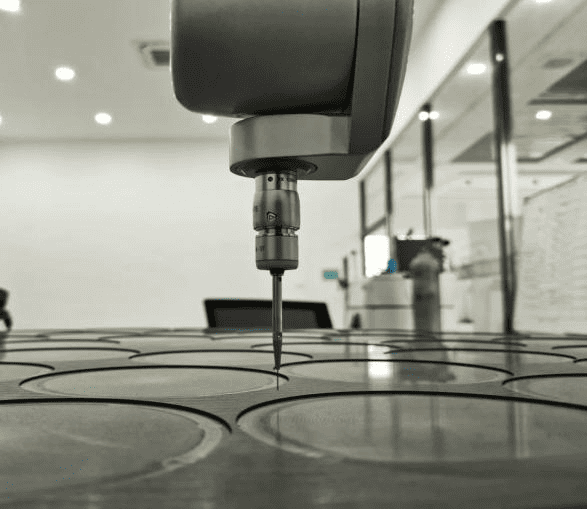

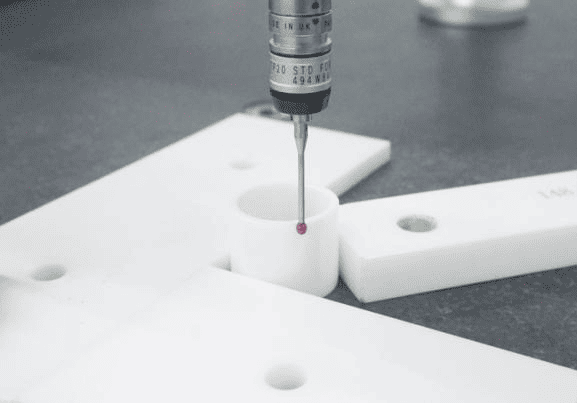

SiC Graphite substrateCVD TaC coating cover testSilicon carbide ceramic processingEPI process equipment

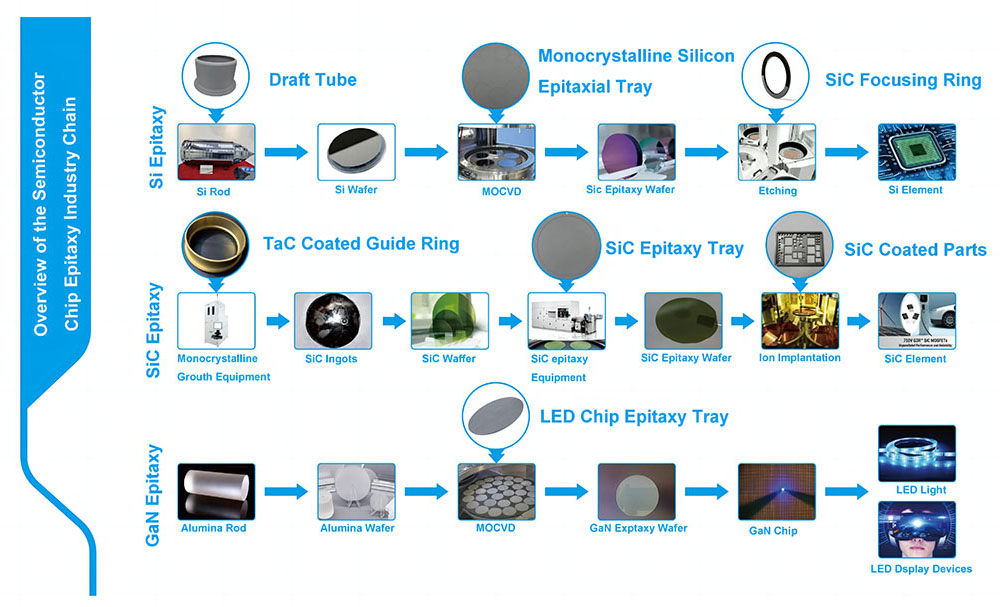

Pangkalahatang -ideya ng Semiconductor Chip Epitaxy Industry Chain:

SiC Epitaxy Si Epitaxy GaN Epitaxy
