Ang Invisible Bottleneck sa SiC Growth: Bakit Pinapalitan ng 7N Bulk CVD SiC raw material ang Traditional Powder

Sa mundo ng Silicon Carbide (SiC) semiconductors, karamihan sa mga spotlight ay kumikinang sa 8-pulgadang epitaxial reactor o sa mga sali-salimuot ng wafer polishing. Gayunpaman, kung susuriin natin ang supply chain pabalik sa pinakasimula—sa loob ng Physical Vapor Transport (PVT) furnace—isang pangunahing "rebolusyong materyal" ang tahimik na nagaganap.


Sa loob ng maraming taon, ang na-synthesize na SiC powder ay naging workhorse sa industriya. Ngunit habang ang pangangailangan para sa mataas na ani at mas makapal na mga boule ng kristal ay nagiging halos obsessive, ang mga pisikal na limitasyon ng tradisyonal na pulbos ay umaabot sa isang breaking point. Ito ang dahilan kung bakit7N Bulk CVD SiC raw na materyalay lumipat mula sa paligid patungo sa sentro ng mga teknikal na talakayan.


Ano ba talaga ang ibig sabihin ng Extra Two "Nines"?
Sa mga semiconductor na materyales, ang paglukso mula 5N (99.999%) hanggang 7N (99.99999%) ay maaaring magmukhang isang maliit na statistical tweak, ngunit sa atomic level, ito ay isang kabuuang game-changer.

Ang mga tradisyonal na pulbos ay madalas na nakikipagpunyagi sa mga bakas na mga dumi ng metal na ipinakilala sa panahon ng synthesis. Sa kabaligtaran, ang maramihang materyal na ginawa sa pamamagitan ng Chemical Vapor Deposition (CVD) ay maaaring humimok ng mga konsentrasyon ng impurity pababa sa antas ng parts-per-billion (ppb). Para sa mga lumalagong High-Purity Semi-Insulating (HPSI) na kristal, ang antas ng kadalisayan na ito ay hindi lamang isang sukatan ng vanity—ito ay isang pangangailangan. Ang ultra-low Nitrogen (N) na nilalaman ay ang pangunahing salik na nagdidikta kung ang isang substrate ay maaaring mapanatili ang mataas na resistivity na kinakailangan para sa hinihingi na mga aplikasyon ng RF.


Paglutas ng Polusyon ng "Carbon Dust": Isang Pisikal na Pag-aayos para sa mga Crystal Defect

Ang sinumang gumugol ng oras sa paligid ng isang crystal growth furnace ay alam na ang "carbon inclusions" ay ang tunay na bangungot.


Kapag gumagamit ng pulbos bilang pinagmumulan, ang mga temperaturang lumalagpas sa 2000°C ay kadalasang nagiging sanhi ng pag-graphitize o pagbagsak ng mga pinong particle. Ang mga maliliit at hindi naka-chord na "carbon dust" na mga particle na ito ay maaaring dalhin ng mga agos ng gas at direktang dumapo sa interface ng paglaki ng kristal, na lumilikha ng mga dislokasyon o mga inklusyon na epektibong nag-scrap sa buong wafer.

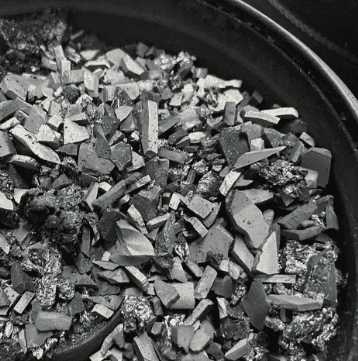

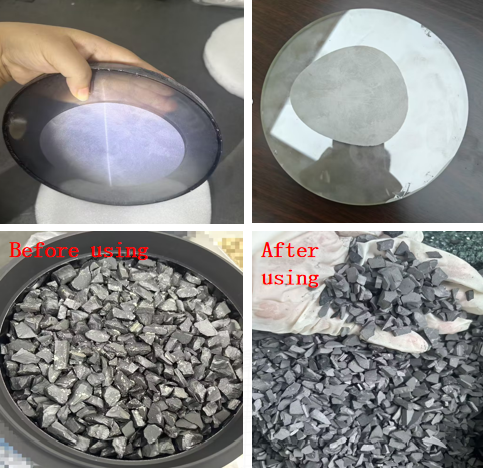

Iba ang paggana ng CVD-SiC bulk material. Ang densidad nito ay halos teoretikal, ibig sabihin, ito ay kumikilos na mas katulad ng natutunaw na bloke ng yelo kaysa sa isang tumpok ng buhangin. Ito ay pantay na nagpapaningning mula sa ibabaw, pisikal na pinuputol ang pinagmumulan ng alikabok. Ang "malinis na paglago" na kapaligirang ito ay nagbibigay ng pundasyong katatagan na kailangan upang itulak ang mga ani ng malalaking diyametro na 8-pulgadang kristal.



Kinetics: Paglabag sa 0.8 mm/h Speed ​​Limit

Matagal nang naging "takong ni Achilles" ng pagiging produktibo ng SiC ang rate ng paglago. Sa mga tradisyunal na pag-setup, ang mga rate ay karaniwang nagho-hover sa pagitan ng 0.3 - 0.8mm/h, na ginagawang ang mga ikot ng paglago ay tumatagal ng isang linggo o higit pa.


Bakit maaaring itulak ng paglipat sa maramihang materyal ang mga rate na ito sa 1.46mm/h? Bumaba ito sa kahusayan ng mass transfer sa loob ng thermal field:

1. Na-optimize na Densidad ng Packing:Ang istraktura ng bulk material sa crucible ay nakakatulong na mapanatili ang isang mas matatag at mas matarik na gradient ng temperatura. Sinasabi sa atin ng basic thermodynamics na ang isang mas malaking gradient ay nagbibigay ng mas malakas na puwersa sa pagmamaneho para sa transportasyon ng gas phase.

2. Balanse ng Stoichiometric:Ang maramihang materyal ay mas mahuhulaan, na pinapawi ang karaniwang sakit ng ulo ng pagiging "mayaman sa Si" sa simula ng paglaki at "mayaman sa C" sa pagtatapos.


Ang likas na katatagan na ito ay nagbibigay-daan sa mga kristal na lumago nang mas makapal at mas mabilis nang walang karaniwang trade-off sa kalidad ng istruktura.


Konklusyon: Isang Hindi Maiiwasan para sa 8-pulgada na Panahon

Habang ang industriya ay ganap na umiikot patungo sa 8-pulgadang produksyon, ang margin para sa error ay nawala. Ang paglipat sa mga bultuhang materyales na may mataas na kadalisayan ay hindi na isang "pang-eksperimentong pag-upgrade"—ito ay ang lohikal na ebolusyon para sa mga tagagawa na naghahangad ng mataas na ani, mataas na kalidad na mga resulta.


Ang paglipat mula sa pulbos hanggang sa maramihan ay higit pa sa pagbabago ng hugis; ito ay isang pangunahing pagbabagong-tatag ng proseso ng PVT mula sa ibaba pataas.
