Ang VeTek Semiconductor High Purity Silicon Carbide (SiC) Powder ay espesyal na binuo para sa SiC crystal growth, semiconductor na materyales, at advanced na ceramic application. Sa pamamagitan ng advanced na teknolohiya sa purification at mahigpit na kontrol sa kalidad, ang aming SiC powder ay nag-aalok ng napakababang antas ng karumihan, matatag na pamamahagi ng particle, at mahusay na pagkakapare-pareho para sa hinihingi na mga proseso ng pagmamanupaktura.

Sa SiC PVT crystal growth setup, ang mga bahagi ng graphite ay pinapatakbo sa napakataas na temperatura sa mahabang panahon. Ang PyC coated graphite ring ng VeTek ay binuo para sa ganoong uri ng tungkulin. Ang pyrolytic carbon layer ay nadedeposito sa high-purity graphite sa pamamagitan ng CVD. Nagbibigay ito sa bahagi ng mas mahusay na katatagan sa ibabaw at mas kaunting mga particle na lumalabas sa panahon ng operasyon. Karaniwan mong inilalagay ito sa lugar ng thermal field upang makatulong na pamahalaan ang daloy ng singaw at kung paano kumakalat ang init sa loob ng pugon. Pinapabagal din ng coating ang graphite sublimation kapag ang mga bagay ay lumampas sa 2200°C, na nagpapatagal sa buong bahagi.

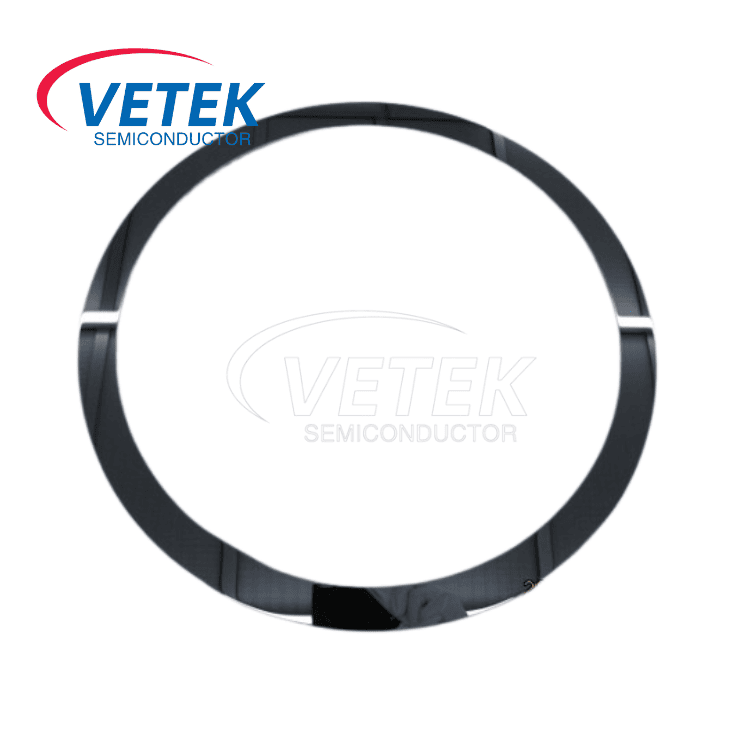

Dinisenyo para palibutan ang wafer tracking zone, tinitiyak ng Solid SiC Focus Ring ang linear plasma distribution at eksaktong edge-to-center etch profiles. Ang mga premium na bahaging β-SiC na ito ay binuo ng Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) gamit ang proprietary Chemical Vapor Deposition (CVD) na teknolohiya. Sa pamamagitan ng pagsingaw ng mga hilaw na materyales sa isang siksik at walang binder na matrix, inaalis ng Vetek ang mga maliliit na puwang na karaniwan sa mga lumang materyales. Kung ikukumpara sa karaniwang quartz o silicon shielding, ang aming CVD SiC component ay mas mahusay na tumayo sa mga corrosive halogen gas, na pinoprotektahan ang wafer sa malalim na sub-7nm logic at siksik na memory chip manufacturing. Inaasahan ang iyong karagdagang pagtatanong.

Ang AMAT 0200-03201 Wafer Lift Pin na ito mula sa VeTek ay nagsisimula sa high-purity graphite, pagkatapos ay nagdaragdag kami ng siksik na CVD SiC coating sa itaas. Ito ay ginawa para sa 300mm epitaxy system at Applied Materials EPI reactors. Bakit graphite at SiC? Ang graphite ay humahawak ng init nang mahusay. Ang layer ng SiC ay kumukuha ng mga corrosive na gas at hindi mabilis na maubos. Ang manipis na disenyo ng dingding? Iyon ay para sa mas malinis na pag-angat at pagpoposisyon ng wafer, mas kaunting mga particle, at mas mahabang bahagi ng buhay sa ilalim ng mataas na temperatura. Gumagawa din kami ng katulad na SiC coated graphite parts para sa ASM, Aixtron, at LPE system. Inaasahan ang iyong pagtatanong.

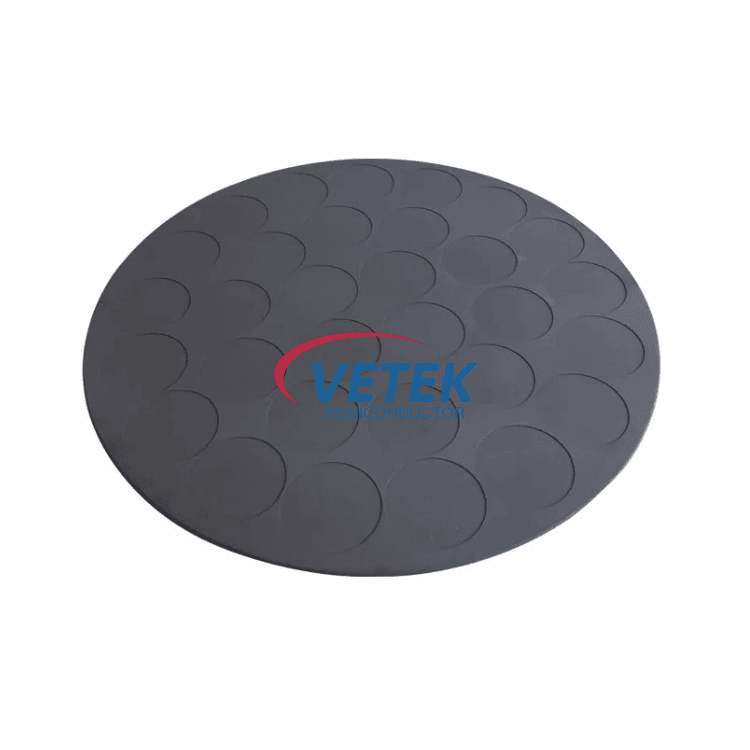

Gumagawa ang Vetek Semiconductor ng mga wafer carrier para sa mga VEECO MOCVD system, na partikular na ginawa para sa LED epitaxy work tulad ng GaN LEDs, blue-green LEDs, at deep UV LED growth. Nagsisimula ang mga carrier na ito sa high-purity graphite at nakakakuha ng siksik na CVD silicon carbide (SiC) coating. Ang kumbinasyong iyon ay mahusay na nananatili sa ilalim ng mataas na temperatura na nakikita mo sa MOCVD – magandang thermal stability, corrosion resistance, at tumatagal ang coating.

Ang Halfmoon ay isang bahagi ng grapayt na ginagamit sa loob ng mga LPE SiC reactor, na pangunahing naka-install sa paligid ng chamber hot zone. Bagama't hindi ito direktang nakikipag-ugnayan sa wafer, gumaganap pa rin ito ng papel sa katatagan ng daloy ng gas at pagpapatakbo ng reaktor sa panahon ng paglaki ng epitaxial. Upang mahawakan ang mataas na temperatura at reaktibong mga kondisyon ng proseso, ang bahagi ay karaniwang protektado ng CVD SiC coating, habang ang TaC coating ay magagamit din para sa ilang mga aplikasyon. Nagbibigay din ang VETEK ng graphite felt insulation at iba pang coated graphite parts para sa SiC epitaxy system.
