Ang Veteksemicon silikon carbide carrier plate para sa LED etching, partikular na idinisenyo para sa pagmamanupaktura ng LED chip, ay isang pangunahing maubos sa proseso ng etching. Ginawa mula sa katumpakan-sintered high-kadalisayan silikon karbida, nag-aalok ito ng pambihirang paglaban ng kemikal at mataas na temperatura na dimensional na katatagan, na epektibong lumalaban sa kaagnasan mula sa mga malakas na acid, base, at plasma. Ang mga mababang katangian ng kontaminasyon nito ay nagsisiguro ng mataas na ani para sa mga LED epitaxial wafers, habang ang tibay nito, na higit na higit sa tradisyonal na mga materyales, ay tumutulong sa mga customer na mabawasan ang pangkalahatang mga gastos sa operating, na ginagawa itong isang maaasahang pagpipilian para sa pagpapabuti ng kahusayan at pagkakapare -pareho ng proseso.

Ang Veteksemic Graphite Boat para sa PECVD ay katumpakan-machined mula sa high-kadalisayan na grapayt at partikular na idinisenyo para sa mga proseso ng pag-aalis ng singaw ng plasma. Ang pag -agaw ng aming malalim na pag -unawa sa mga materyales na thermal field ng semiconductor at mga kakayahan ng machining ng katumpakan, nag -aalok kami ng mga grapayt na bangka na may pambihirang thermal katatagan, mahusay na kondaktibiti, at isang mahabang buhay ng serbisyo. Ang mga bangka na ito ay idinisenyo upang matiyak ang lubos na pantay na manipis na pag -aalis ng pelikula sa bawat wafer sa hinihingi na kapaligiran ng proseso ng PECVD, pagpapabuti ng ani ng proseso at pagiging produktibo.

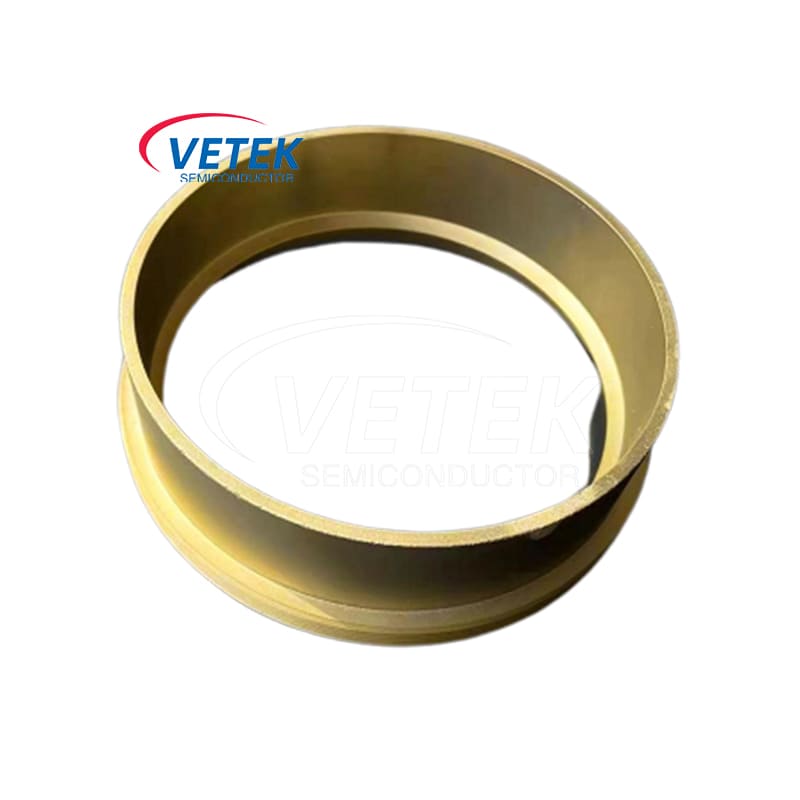

Ang CVD TAC Coated Graphite Ring ni Veteksemicon ay ininhinyero upang matugunan ang matinding hinihingi ng pagproseso ng semiconductor wafer. Ang paggamit ng teknolohiyang pag-aalis ng singaw ng kemikal (CVD), isang siksik at pantay na tantalum carbide (TAC) coating ay inilalapat sa mga substrate na may mataas na kadalisayan, nakamit ang pambihirang tigas, pagsusuot ng resistensya, at kawalang-kilos ng kemikal. Sa katha ng semiconductor, ang CVD TAC coated grapayt singsing ay malawakang ginagamit sa MOCVD, etching, pagsasabog, at mga silid ng paglaki ng epitaxial, na nagsisilbing isang pangunahing sangkap o sealing na sangkap para sa mga wafer carriers, mga susi, at mga pagtitipon ng mga pagtitipon. Inaasahan ang iyong karagdagang konsultasyon.

Ang porous TAC coated grapayt singsing na ginawa ni Vetek ay gumagamit ng isang magaan na porous grapayt substrate at pinahiran ng isang mataas na kadalisayan na tantalum carbide coating, na nagtatampok ng mahusay na pagtutol sa mataas na temperatura, kinakaing unti-unting gas at pagguho ng plasma

Ang silikon na karbida cantilever paddle mula sa Veteksemicon ay inhinyero para sa advanced na pagproseso ng wafer sa paggawa ng semiconductor. Ginawa ng mataas na kadalisayan sic, naghahatid ito ng natitirang thermal katatagan, superyor na lakas ng mekanikal, at mahusay na pagtutol sa mataas na temperatura at mga kinakailangang kapaligiran. Ang mga tampok na ito ay nagsisiguro ng tumpak na paghawak ng wafer, pinalawak na buhay ng serbisyo, at maaasahang pagganap sa mga proseso tulad ng MOCVD, epitaxy, at pagsasabog. Maligayang pagdating upang kumunsulta.

Ang Veteksemicon sic ceramic vacuum chuck para sa wafer ay inhinyero upang maihatid ang pambihirang katumpakan at pagiging maaasahan sa pagproseso ng semiconductor wafer. Ginawa mula sa mataas na kadalisayan ng silikon na karbida, tinitiyak nito ang mahusay na thermal conductivity, paglaban ng kemikal, at higit na mahusay na lakas ng mekanikal, na ginagawang perpekto para sa hinihingi na mga aplikasyon tulad ng etching, pag-aalis, at lithography. Ang ultra-flat na ibabaw nito ay ginagarantiyahan ang matatag na suporta ng wafer, pag-minimize ng mga depekto at pagpapabuti ng ani ng proseso. Ang vacuum chuck na ito ay ang pinagkakatiwalaang pagpipilian para sa paghawak ng high-performance wafer.
