Pag-maximize ng Fab Yield: Bakit ang CVD Solid SiC ay ang Pinakamahusay na Pagpipilian para sa Mga Bahagi ng Kritikal na Kamara

Sa advanced na pagmamanupaktura ng semiconductor, piniga ng industriya ang bawat huling pagbaba ng performance sa mga setup ng "Graphite + SiC Coating." Nagtrabaho ito nang maraming taon, ngunit habang tinutulak namin ang 3nm at higit pa, ang lumang interface sa pagitan ng substrate at ng kalasag ay nagiging isang napakalaking sakit ng ulo. Ang hindi pagkakatugma ng CTE ay hindi na lang isang teoretikal na problema—ito ay isang yield killer na nagdudulot ng mga micro-crack na hindi na lang mawawala.

Iyon ang dahilan kung bakit ang paglipat patungo sa monolithic CVD Solid SiC ay higit pa sa isang trend; ito ay isang mekanikal na pangangailangan. Lumilipat kami mula sa isang simpleng pang-ibabaw na paggamot patungo sa isang ganap na materyal na istruktura na lumago mula sa simula.

1. Pangunahing Proseso: Synthesizing High-Purity CVD Solid SiC

Ang paggawa ng purong CVD Solid SiC ingot ay ibang hayop na ganap kumpara sa karaniwang deposition. Nagsisimula ito sa Methyltrichlorosilane (MTS), ngunit ang mahika ay nangyayari sa katatagan ng reaksyon sa paglipas ng panahon.

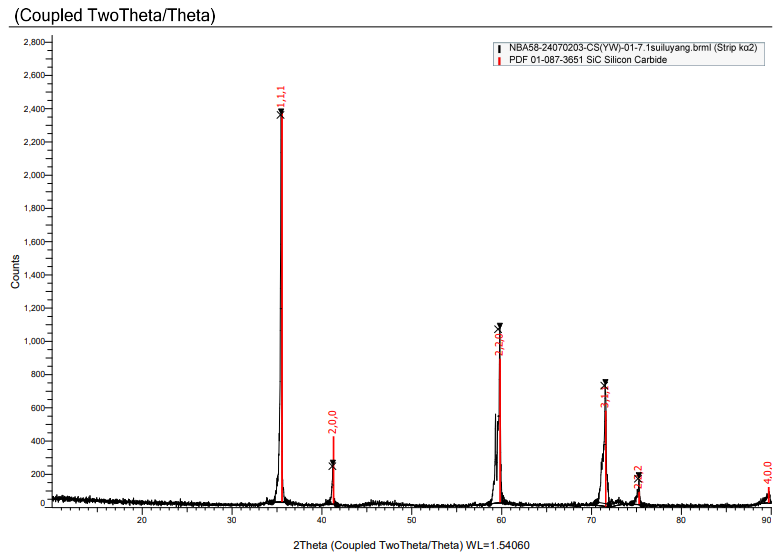

• Vapor Phase sa Bulk:Tinitingnan namin ang mga temperaturang umaabot sa 1200°C+ na matamis na lugar kung saan nakakandado ang mga atom ng Silicon at Carbon sa isang siksik na beta-SiC na sala-sala.
• Ang Salik ng Oras:Hindi tulad ng mabilis na 100μm coating, ang isang solidong bahagi ay tumatagal ng mga araw—minsan linggo—ng tuluy-tuloy, matatag na paglaki. Hindi mo pwedeng madaliin ang physics.

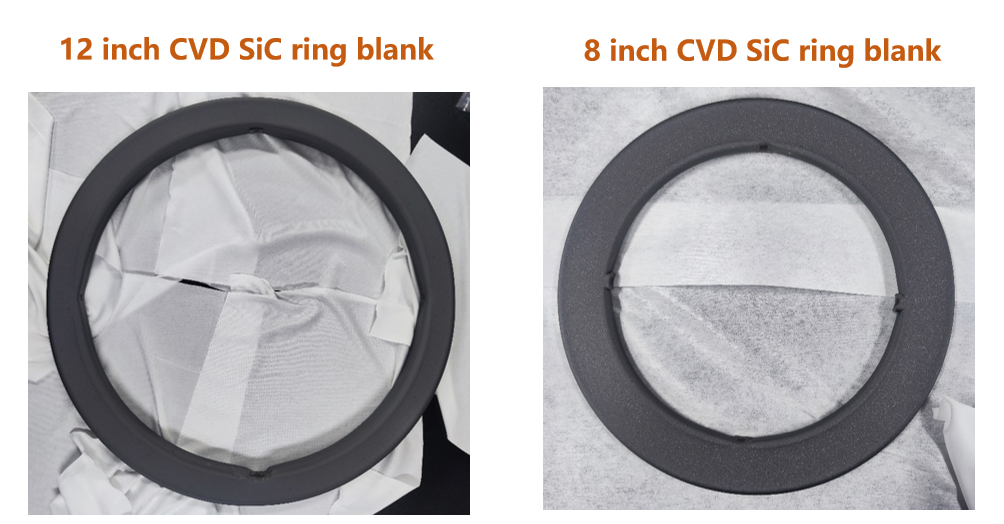

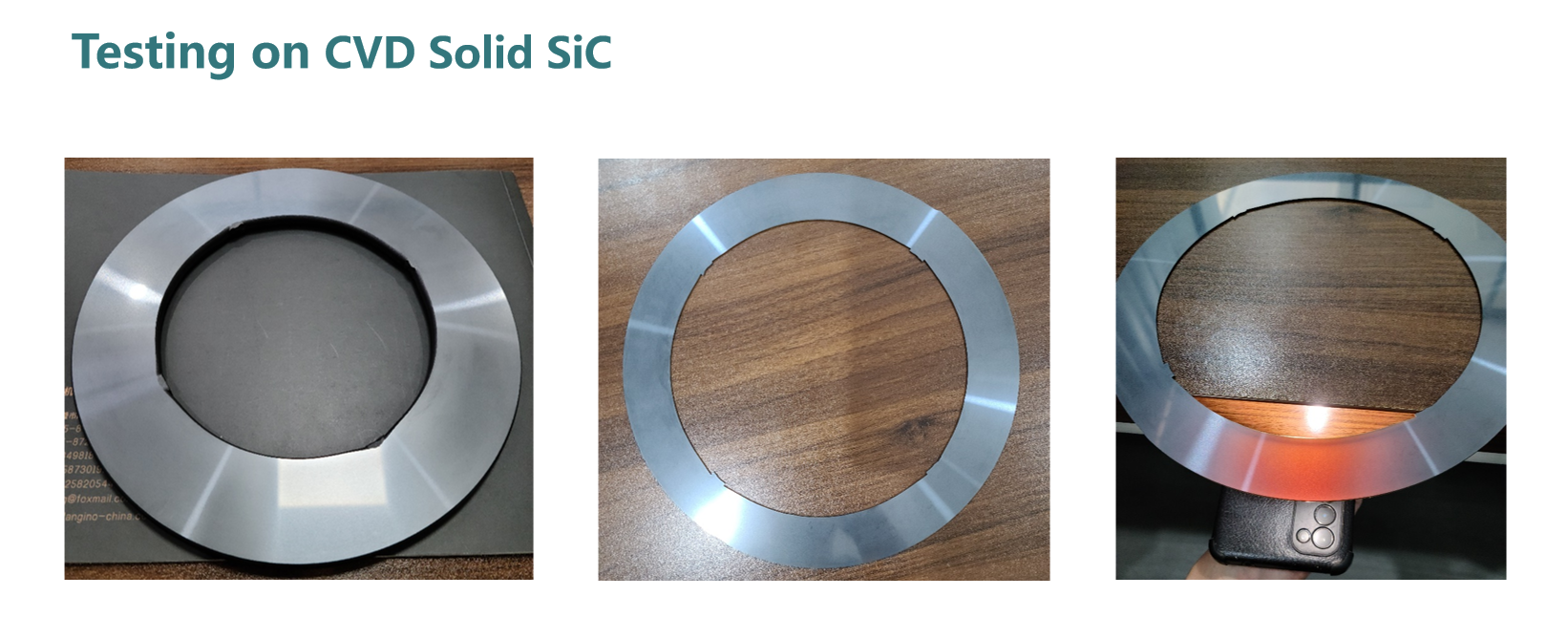

• Precision Engineering:Kapag kumpleto na ang paglaki, aalisin ang substrate upang magbunga ng purong CVD Solid SiC ingot. Ang ingot na ito ay sumasailalim sa diamond-tool machining upang makabuo ng mga high-tolerance na bahagi, gaya ng CVD Solid SiC Focus Rings.

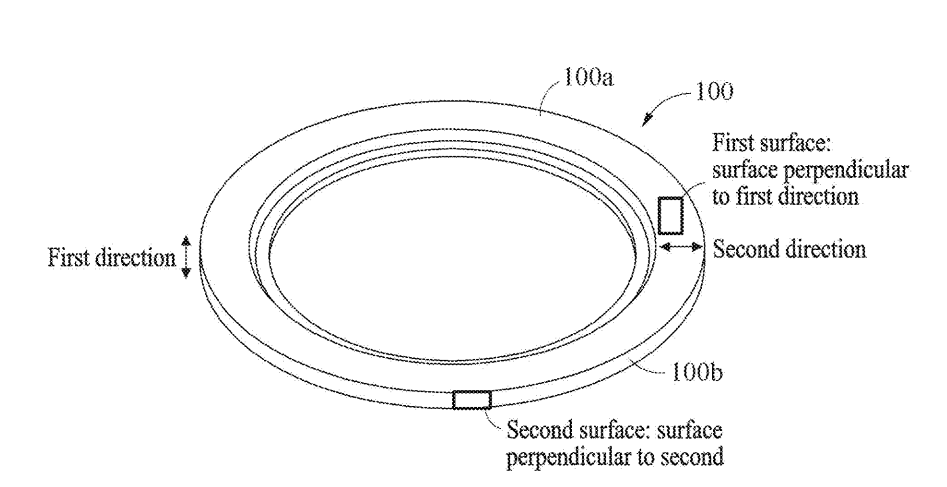

Structural Diagram:Tulad ng inilalarawan sa Figure, ang paggawa ng mga bahagi ng CVD Solid SiC ay nangangailangan ng ganap na kontrol sa geometric na oryentasyon. Sa pamamagitan ng pag-optimize ng mga parameter ng deposition, tinitiyak namin na ang materyal ay nagtataglay ng lubos na pare-parehong pisikal na katangian sa lahat ng dimensyon (Una at Pangalawang direksyon). Tinitiyak ng katatagan ng istruktura na ito na ang mga bahagi ay nagpapanatili ng pambihirang flatness at perpendicularity sa ibabaw pagkatapos ng machining, perpektong nakakatugon sa mahigpit na mga tolerance ng 8-inch at 12-inch high-volume manufacturing lines.

2. Bakit Pumili ng CVD Solid SiC?

Kung ikukumpara sa Sintered SiC o tradisyonal na mga coatings, ang CVD Solid SiC ay nag-aalok ng walang kapantay na mga pakinabang:

• Napakataas na Kadalisayan (5N-7N):Dahil ito ay isang gas-phase na proseso, walang mga sintering aid o metallic binders. Walang mga binder ay nangangahulugan na walang metal ion migration sa gate oxide.

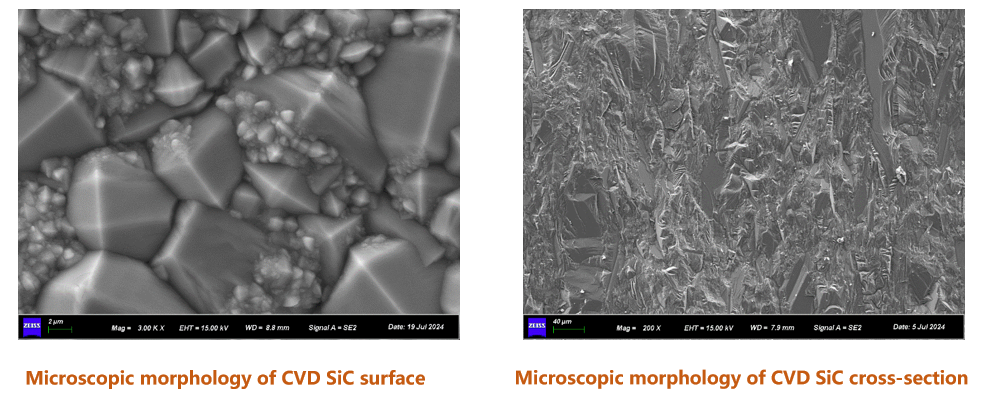

• Malapit sa Teoretikal na Densidad:Ang proseso ng CVD ay gumagawa ng materyal na may halos zero porosity (<0.1%). Ang matinding density na ito ay gumagawa ng CVD Solid SiC na lubhang lumalaban sa pagguho ng plasma, na makabuluhang binabawasan ang pagbuo ng particle sa panahon ng proseso ng pag-ukit.
• Pag-alis ng Thermal Stress:Bilang isang monolitikong piraso ng single-phase beta-SiC, inaalis ng materyal ang panganib ng coating delamination o "pagbabalat" sa panahon ng mabilis na mga thermal cycle, na lubhang nagpapalawak ng Mean Time Between Cleans (MTBC).

3. Mga Pangunahing Patlang ng Application

Ang high-purity CVD Solid SiC na materyales ay mahalaga para sa mga high-stress na kapaligiran:

• Pag-ukit ng Plasma:Ang mga high-end na CVD Solid SiC na focus ring at gas showerhead ay nagbibigay ng mahusay na pagtutol sa mga CF4/O2 na plasma.
• Epitaxial Growth (EPI):Bilang alternatibong may mataas na pagganap para sa mga susceptor, na nagbibigay ng pare-parehong thermal distribution.
• Rapid Thermal Processing (RTP):Tinitiyak ang pagkakapareho ng wafer at pag-iwas sa kontaminasyon sa panahon ng matinding temperatura na mga rampa.

4.Konklusyon

Habang ang proseso ng CVD Solid SiC ay nagsasangkot ng mas mataas na paunang threshold sa pagmamanupaktura, malinaw ang komprehensibong return on investment (ROI). Sa pamamagitan ng makabuluhang pagpapahaba ng buhay ng serbisyo ng mga kritikal na consumable at pagbabawas ng mga rate ng wafer scrap, binibigyang kapangyarihan ng CVD Solid SiC ang mga fab upang makamit ang pangmatagalang pagbawas sa gastos at mga dagdag na kahusayan.
