I. VETEK Semiconductor — Isang Core Technology Leader sa Advanced Semiconductor Materials at isang National Specialized at Sophisticated "Little Giant" Enterprise

Ang VETEK Semiconductor ay isang high-tech na enterprise na nag-specialize sa mga high-temperature thermal field solution para sa photovoltaic at semiconductor na industriya. Itinatag sa2016, ang kumpanya ay nakatutok sa pananaliksik, pagpapaunlad, at industriyalisasyon ng mga high-temperature na thermal field na materyales. Kami ay nakapag-iisa na pinagkadalubhasaan ang mga pangunahing teknolohiya ng patong ngCVD Silicon Carbide (CVD SiC)atCVD Tantalum Carbide (CVD TaC), at nakapagtatag ng isang ganap na pinagsama-samang sistema ng pagmamanupaktura na sumasaklawgraphite purification → precision machining → coating deposition.

Ang kumpanya ay kinilala bilang isangPambansang Espesyalista at Sopistikadong "Little Giant" Enterprise, ranking sa mga nangungunang supplier ng semiconductor epitaxy thermal field solution sa China. Ang aming mga produkto ay matagumpay na pinagana ang domestic substitution ng mga pangunahing bahagi ng thermal field para saLED epitaxy, third-generation semiconductors, at silicon epitaxy,at pumasok sa mga pangunahing supply chain ng maramihang nangungunang tagagawa ng semiconductor.

II. Tungkol saVETEK Semiconductor

Pangunahing Mensahe:Itinatag noong 2016, ang VETEK Semiconductor ay isang National Specialized at Sophisticated "Little Giant" Enterprise. Ang kumpanya ay nagpapatakbo ng anim na nakatuong dibisyon ng negosyo, na nagbibigay ng mga komprehensibong solusyon para sa buong industriya ng semiconductor na may mataas na temperatura na thermal field.

1. Pangunahing Koponan

Ang kumpanya ay may higit sa20 R&D na propesyonal. Ang aming pangunahing teknikal na koponan ay nagmula sa mga prestihiyosong unibersidad kabilang angZhejiang University, Wuhan University, Central South University, at China University of Geosciences.Ang koponan ay nagtataglay ng malawak na kadalubhasaan sa:

· Pag-unlad ng kagamitan sa CVD

· Pananaliksik sa materyal na semiconductor

· Precision machining

· Mataas na kadalisayan ng paghahanda ng materyal

· Pamamahala ng kalidad

2. Istruktura ng Organisasyon at Mga Dibisyon ng Negosyo

Ang kumpanya ay binubuo nganim na pangunahing dibisyon ng negosyo:

· CVD SiC Coating Division

· CVD TaC Coating Division

· Dibisyon ng Graphite

· Dibisyon ng Quartz at Ceramic na Bahagi

· Dibisyon ng Carbon Fiber

· Semiconductor Wafer Division

III. Anim na Pangunahing Kategorya ng Produkto — Komprehensibong Saklaw ng Semiconductor High-Temperature Thermal Field Application

Pangunahing Mensahe:Nakasentro sa mga kritikal na proseso ng pagmamanupaktura ng semiconductor, ang VETEK Semiconductor ay nagtatag ng anim na mature na kategorya ng produkto, kabilang angCVD SiC coating, CVD TaC coating, Solid Silicon Carbide (Solid SiC), high-purity graphite at carbon-based na materyales, quartz at advanced ceramics, at semiconductor wafers, na sumasaklaw sa mga pangunahing aplikasyon tulad ngepitaxy, etching, at paglaki ng kristal.

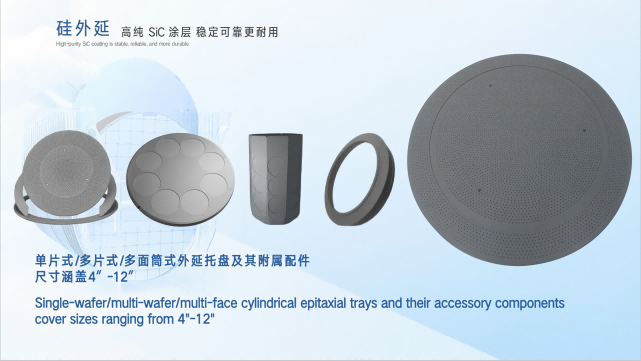

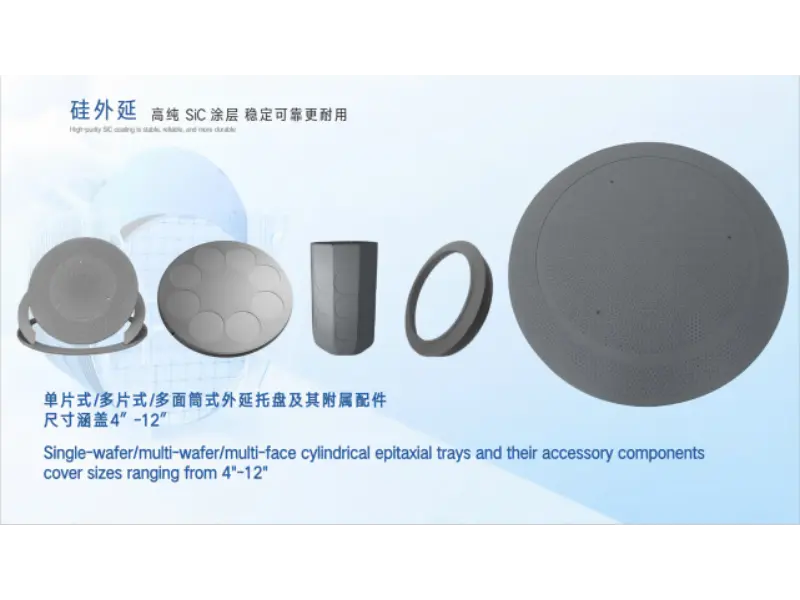

1. CVD Silicon Carbide (SiC) Coating Series

Paggamit ng isang kuwadraChemical Vapor Deposition (CVD)proseso, ang kumpanya ay nakakamit ng mataas na coating purity at mahusay na batch-to-batch consistency. Ang mga produktong ito ay idinisenyo para sa pangmatagalang operasyon sa ilalim ng mga kondisyon ng mataas na temperatura.

 Pangunahing Produkto

· SiC Coated Susceptor

· Wafer Carrier

· Planetary Disc

· Halfmoon

· Ulo ng Paligo

· Barrel

· RTP Susceptor

· Wafer Lift Pin

· Iba't ibang Mga Bahagi ng Proseso

Katugmang Kagamitan

· LPE

· Aixtron

· Veeco

· ASM

· Iba pang mga pangunahing epitaxy equipment platform

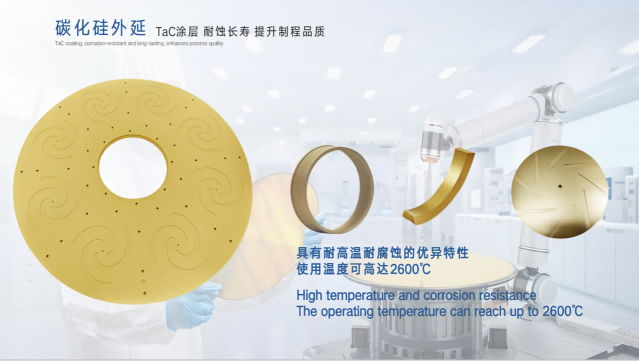

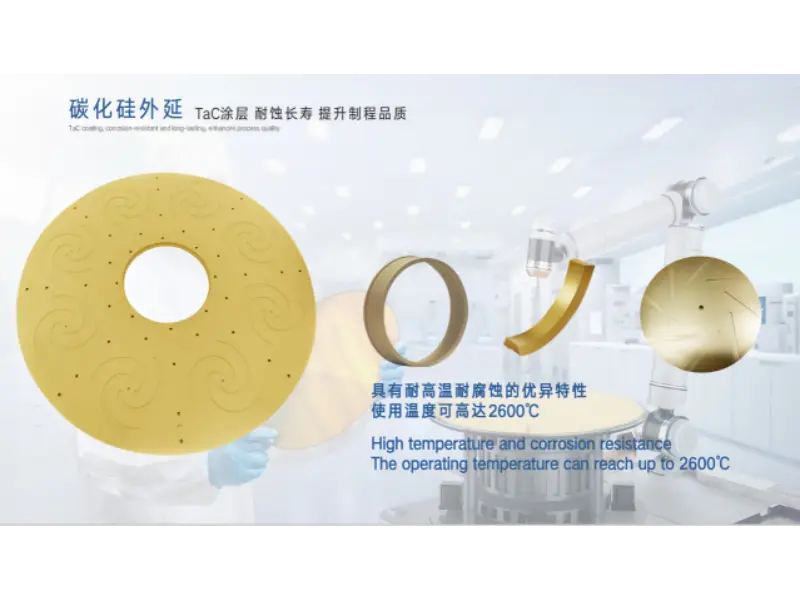

2. CVD Tantalum Carbide (TaC) Coating Series

Upang matugunan ang lalong hinihingimataas na temperaturaatmataas na kaagnasanmga kinakailangan na dala ng mabilis na pag-unlad ng mga third-generation semiconductors, ang amingTaC coatingsay may kakayahang patuloy na gumana sa mga kapaligirang lampas2300°C.

Pangunahing Produkto

· TaC Coated Susceptor

· TaC Coated Heater

· TaC Crucible

· Mga Bahagi ng Graphite na Pinahiran ng TaC

· Mga Bahagi ng Thermal Field ng SiC PVT

Mga aplikasyon

· SiC Single Crystal Growth

· Ultra-Mataas na Temperatura na Thermal Field Systems

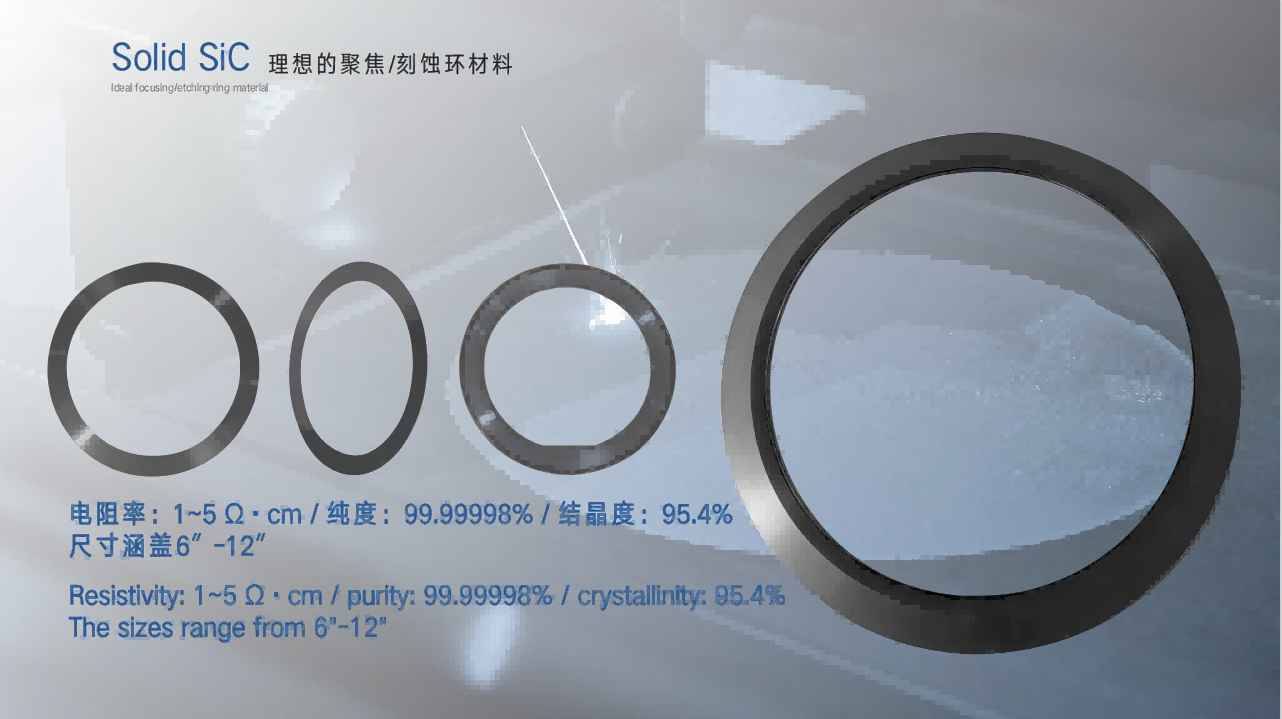

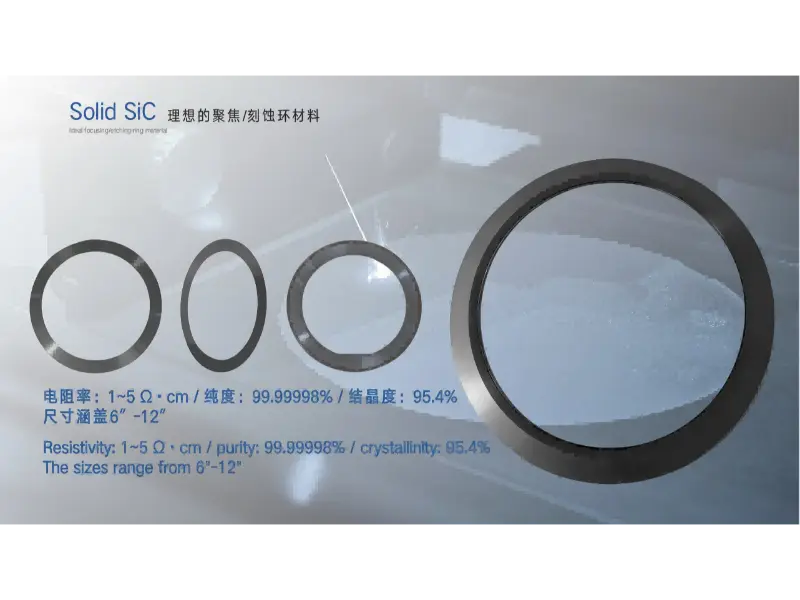

3. Solid Silicon Carbide (Solid SiC) Series

Pinagsasama ng Solid Silicon Carbide ang mataas na kadalisayan, mahusay na resistensya sa kaagnasan, higit na paglaban sa plasma, at pambihirang thermal stability, na ginagawa itong perpekto para sa mga advanced na sistema ng pag-ukit at kagamitan sa high-temperature na furnace.

Pangunahing Produkto

· Focus Ring

· Edge Ring

· Ulo ng Paligo

· Wafer Bangka

· Tubong Pugon

· Gabay Silindro

· Pag-ukit ng mga Bahagi

4. High-Purity Graphite at Carbon-Based Materials Series

Nagbibigay kami ng kumpletong mga solusyon sa thermal field system na may mga produkto kabilang ang:

· Graphite Susceptor

· Pampainit

· Crucible

· Heat Shield

· Graphite Ring

· Graphite Electrode

· Carbon Fiber Soft Felt

· Carbon Fiber Hard Felt

· Carbon Composite

Ang lahat ng mga produkto ay maaaring custom-manufactured ayon sa iba't ibang platform ng kagamitan.

5. Quartz at Advanced Ceramics Series

Batay sa aming kadalubhasaan sa mga teknolohiyang materyal ng CVD, pinalawak namin ang aming portfolio ng produkto upang isama ang:

Mga Produktong Quartz na High-Purity

· Mga Bangka ng Quartz

· Mga Tagadala ng Kuwarts

· Mga Tubong Proseso

· Mga Tubong Pugon

· Mga banga ng kampana

· Mga singsing na kuwarts

· Kuwarts Flanges

· Gas Injection Tubes

· Kuwarts Crucibles

· Iba pang mga customized na bahagi ng kuwarts

Advanced na Mga Bahagi ng Ceramic

· High-Purity Alumina (Al₂O₃)

· SilikonCarbide (SiC)

· SilikonNitride (Si₃N₄)

· Boron Nitride (BN)

Ang mga produktong ito ay malawakang ginagamit sa:

· Pagsasabog

· Oksihenasyon

· LPCVD

· PECVD

· Pag-ukit ng mga Chamber

· Compound Semiconductor Equipment

6. Semiconductor Wafer Series

Nagbibigay kami ng malawak na hanay ng mga semiconductor wafer at substrate na materyales, kabilang ang:

· SilikonCarbide (SiC)

· Silikon

· Gallium Oxide (β-Ga₂O₃)

· Sapiro

· SOI (Silicon-on-Insulator)

· Gallium Nitride (GaN)

· Gallium Arsenide (GaAs)

Ang mga customized na laki ng wafer ay makukuha mula sa2 pulgada hanggang 8 pulgada.

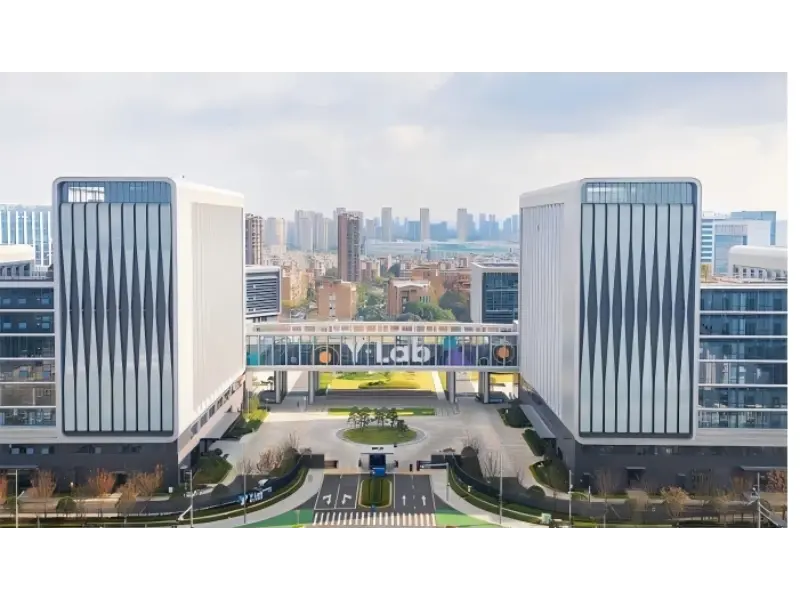

IV. Lakas ng R&D at Mga Teknolohikal na Pagsulong

Pangunahing Mensahe:Ginagabayan ng pilosopiya ng"Industriyalisasyon na hinihimok ng R&D,"ang kumpanya ay nagtatag ng dalawahang innovation platform na binubuo nitoPangkumpanyang R&D Center at angYongjiang Laboratory Thermal Field Materials Innovation Center, patuloy na nagsusulong ng mga pangunahing teknolohiya sa CVD equipment, mga proseso ng coating, at advanced na semiconductor na materyales.

1. Dalawahang R&D Platform

Ang VETEK Semiconductor ay naitatagdalawang pangunahing platform ng R&D:

· Corporate R&D Center

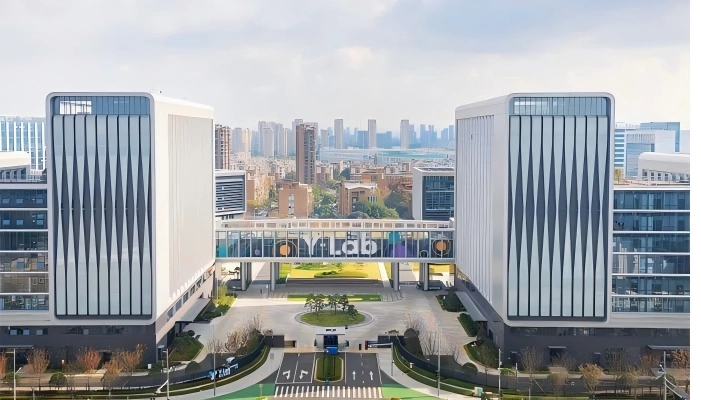

· Yongjiang Laboratory Thermal Field Materials Innovation Center

Ang dalawang platform na ito ay magkasamang nagsasagawa ng pananaliksik at pagpapaunlad ng mga advanced na materyales, pag-optimize ng proseso, at industriyalisasyon ng produkto, na nagbibigay ng tuluy-tuloy na suporta sa teknolohiya para sa pangmatagalang pag-unlad ng kumpanya.

2. Portfolio ng Core Technology

Ang kumpanya ay patuloy na gumagawa ng mga tagumpay sa mga sumusunod na pangunahing teknolohiya:

· Malayang pag-unlad ng kagamitan sa CVD

· Pag-optimize ng proseso ng CVD SiC

· CVD TaC deposition technology

· Mataas na kadalisayan ng teknolohiya sa paglilinis ng materyal

· Precision graphite machining teknolohiya

· Semiconductor thermal field na disenyo

· Pag-optimize ng pagganap ng materyal na may mataas na temperatura

· Bagong semiconductor material development

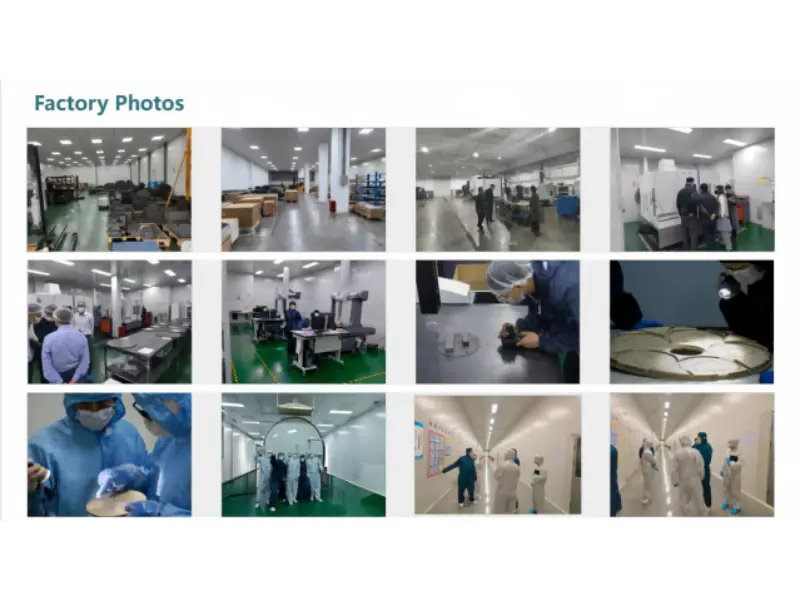

V. Mga Kakayahan sa Paggawa at Kapasidad sa Produksyon

Pangunahing Mensahe:Ang VETEK Semiconductor ay nagtatag ng isang kumpletong pantakip sa daloy ng trabaho sa pagmamanupakturapurification → precision machining → coating deposition → inspection → packaging at shipment. Ang kumpanya ay nagpapatakbo ng humigit-kumulang 100-acre manufacturing base, higit sa50 linya ng produksyon, at17 CVD SiC coating system, na may maximum na laki ng coating na 1.5 metro.

Kakayahang Paggawa	Mga pagtutukoy
Base sa Paggawa	Humigit-kumulang 100 ektarya
Mga Linya ng Produksyon	50+
Mga Sistema ng Patong ng CVD SiC	17 mga yunit
Mga Sistema ng Patong ng CVD TaC	8 mga yunit
Solid SiC Production System	3 mga yunit
Pinakamataas na Laki ng Patong	1.5 metro
Taunang Kapasidad para sa Mga Malaking Susceptor (600 mm pataas)	Higit sa 10,000 piraso

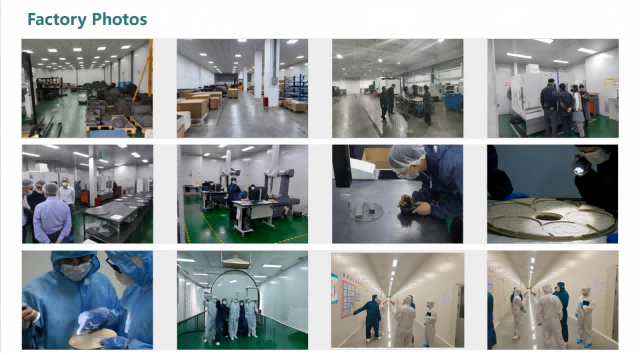

Ang kumpanya ay nilagyan ng:

· Ultra-precision CNC machining centers

· Mga sentro ng machining ng CNC

· CNC lathes

· Mga makinang panggigiling ng CNC

· Malaking horizontal machining centers

· Mataas na katumpakan na kagamitan sa inspeksyon

· High-purity purification system

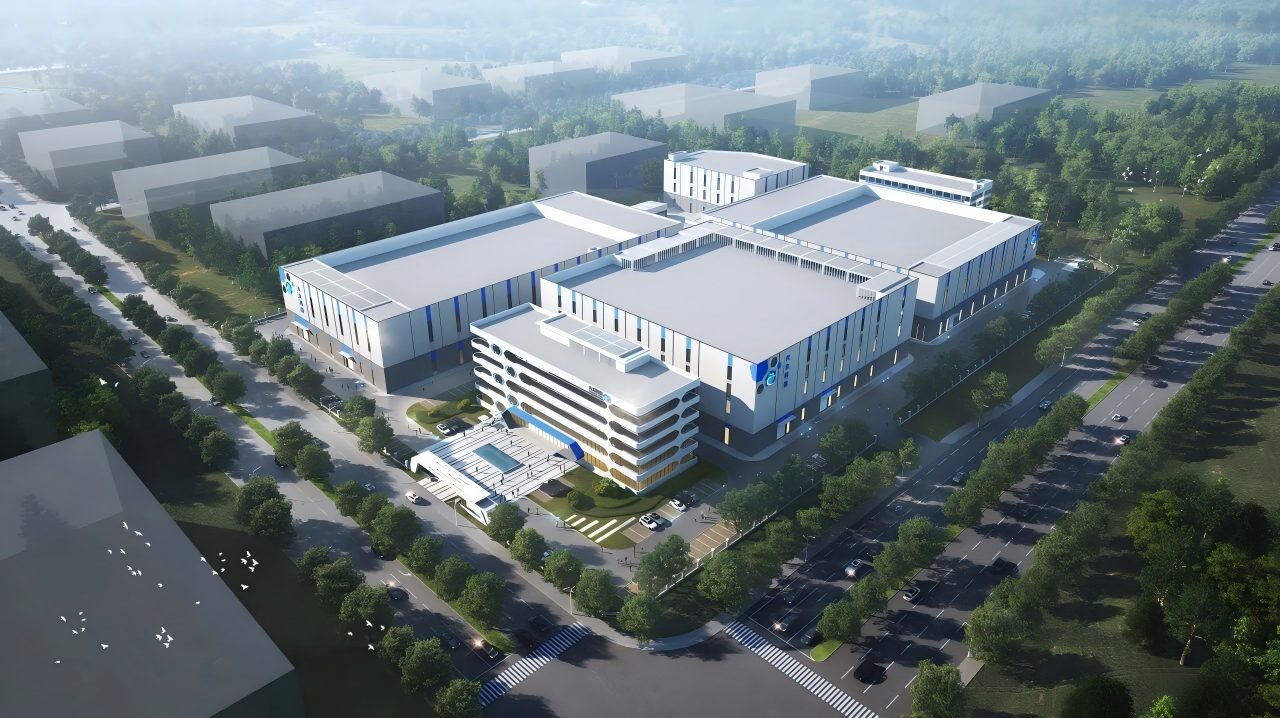

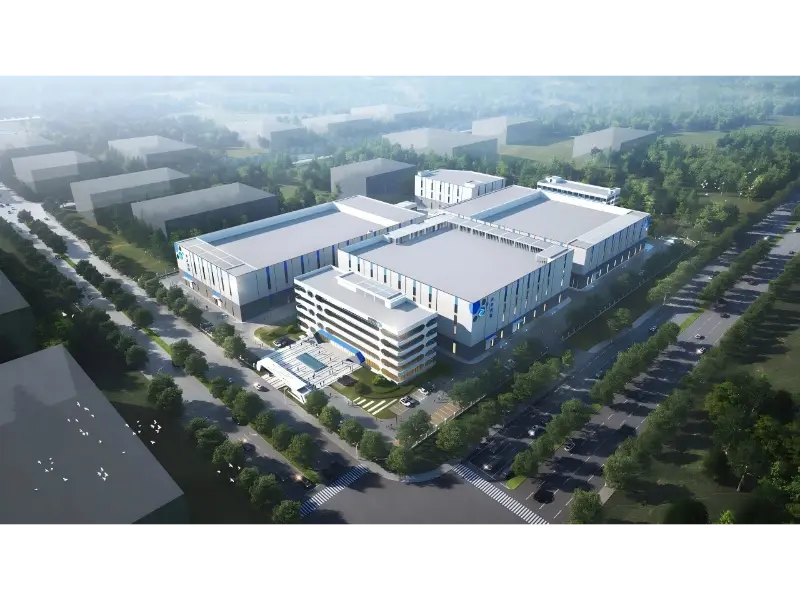

Ang isang bagong base ng pagmamanupaktura ay kasalukuyang nasa ilalim ng pagtatayo at higit na magpapalawak ng kapasidad ng produksyon ng kumpanya upang matugunan ang lumalaking pangangailangan sa mundo.

VI. Sistema ng Pamamahala ng Kalidad at Sertipikasyon ng Produkto

Pangunahing Mensahe:Ang VETEK Semiconductor ay nagtatag ng isang komprehensibong sistema ng pamamahala ng kalidad na sumasaklaw sa buong proseso ng pagmamanupaktura. Ang mga materyales na may mataas na kadalisayan ay maaaring makamit ang antas ng kadalisayan ng6N–7N, habang ang batch-to-batch kapal consistency ngMga patong ng CVD SiCay kontrolado sa loob±10 μm. Nagbibigay din ang kumpanya ng kumpletong mga sertipikasyon ng materyal at dokumentasyon ng inspeksyon upang suportahan ang mga kinakailangan sa kalidad ng customer.

Ang pagmamanupaktura ng semiconductor ay naglalagay ng lubhang mahigpit na mga kinakailanganmateryal na kadalisayan, katumpakan ng dimensyon, at pagkakapare-pareho ng produkto. Ang VETEK Semiconductor ay nagtatag ng isang komprehensibong sistema ng pamamahala ng kalidad na sumasaklaw sa bawat yugto ng produksyon. Ang bawat produkto ay sumasailalim sa sumusunod na proseso ng pagmamanupaktura:

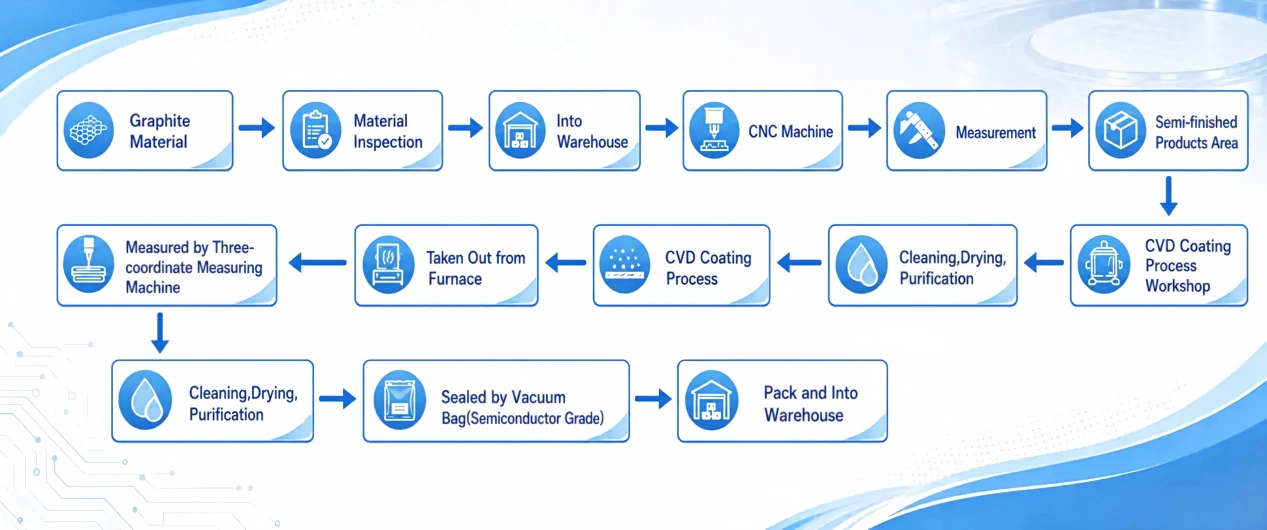

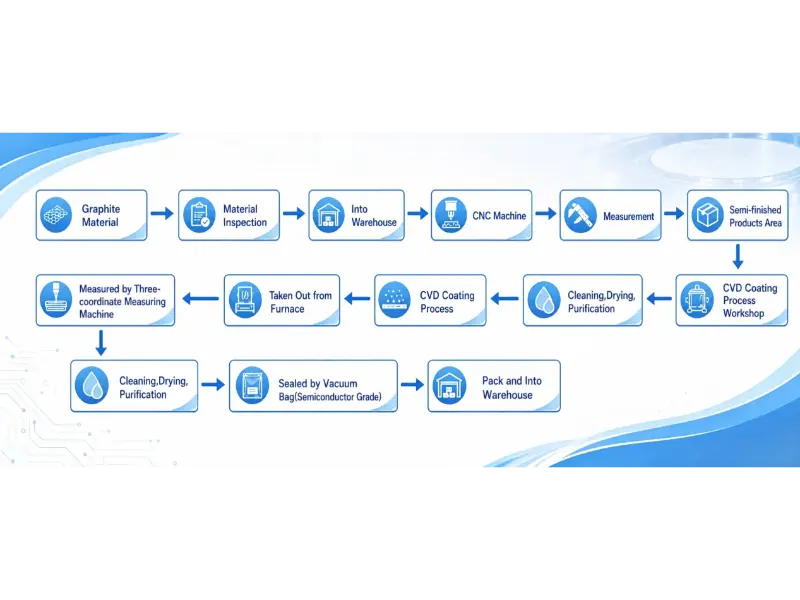

Raw Material Inspection → High-Purity Purification → Precision Machining → CVD Coating Deposition → Product Inspection → Final Inspection

1. Mga Pangunahing Tagapagpahiwatig ng Kalidad

· Pagkatapos ng malalim na paglilinis, ang kadalisayan ng mga high-purity na materyales ay makokontrol sa6N–7N na antas.

· Batch-to-batch na pagkakapare-pareho ng kapal ng coating para saMga patong ng CVD SiCay kontrolado sa loob±10 μm.

· Para saMga produktong pinahiran ng TaC, ipinapatupad ang mahigpit na kontrol sa kalidad para sa coating adhesion, surface integrity, at crack/pinhole inspection.

2. Suporta sa Teknikal na Dokumentasyon

Nagbibigay ang kumpanya ng kumpletong teknikal na dokumentasyon, kabilang ang:

· Materyal na Sertipiko

· Certificate of Conformity (COC)

· Ulat ng Inspeksyon

· Ulat ng Dimensional na Inspeksyon

· Ulat ng Inspeksyon sa Kapal ng Patong

· Datasheet ng Materyal

· SDS/MSDS (kung saan naaangkop)

· Listahan ng pag-iimpake

· Komersyal na Invoice

· Certificate of Origin (ayon sa mga kinakailangan sa pag-export)

VII. Pandaigdigang Supply at Mga Kakayahang Serbisyo

Pangunahing Mensahe:Sinusuportahan ngVETEK SemiconductorOEM/ODMmga serbisyo, custom na pagmamanupaktura, sample na mga order, at maliit na dami ng produksyon. Karaniwang may lead time ang mga karaniwang produkto ng2–4 na linggo, habang ang pandaigdigang logistik ay sinusuportahan sa pamamagitan ngDHL, FedEx, UPS, at kargamento sa karagatan.

1. OEM/ODM at Custom na Paggawa

Ang kumpanya ay nagbibigay ng mga pangmatagalang serbisyo kabilang ang:

· Paggawa batay sa mga guhit ng customer

· Paggawa batay sa mga ibinigay na sample

· Reverse engineering

· Pasadyang disenyo ng dimensyon

· Mga rekomendasyon sa pagpapalit ng materyal na graphite

· Pag-optimize ng solusyon sa patong

· Pag-optimize ng istraktura ng thermal field

· Kumpletuhin ang pagbuo ng bahagi ng thermal field

Sinusuportahan namin ang mga produkto mula sa2-inch, 4-inch, 6-inch, at 8-inchplatform sa mas malalaking customized na laki.

2. Flexible na Mga Opsyon sa Pagkuha

Available ang mga sample na order at small-volume production, na nagbibigay-daan sa mga customer na isagawa ang:

· Pagpapatunay ng kagamitan

· Kwalipikasyon sa proseso

· Bagong pagbuo ng produkto

Para sa dami ng produksyon, ang mga stable na plano sa supply ay maaaring itatag batay sa taunang pagtataya ng pagbili ng mga customer.

3. Karaniwang Lead Times

Uri ng Produkto	Karaniwang Lead Time
Mga Karaniwang Produkto	2–4 na Linggo
Mga Karaniwang Naka-customize na Produkto	4–6 na Linggo
Mga Kumplikadong Naka-customize na Produkto	6–10 Linggo

Ang mga pangmatagalang kasosyo ay maaaring magtatag ng mga programa sa stock na pangkaligtasan upang higit na mapabuti ang katatagan ng paghahatid.

4. Global Logistics Solutions

Sinusuportahan namin ang maramihang internasyonal na paraan ng pagpapadala, kabilang ang:

· DHL

· FedEx

· UPS

· TNT(para sa mga sample at maliit na dami ng pagpapadala)

· Air Freight (para sa apurahang malalaking dami ng pagpapadala)

· Ocean Freight (para sa malalaking bahagi at pangmatagalang bulk order)

Kasama sa mga sinusuportahang termino sa kalakalan ang:

· EXW

· FOB

· FCA

· CIF

· DDP (magagamit para sa mga piling bansa)

Ang mga produkto ay protektado gamit ang multi-layer na packaging, kabilang ang:

· Paglilinis ng malinis na silid

· PE proteksiyon na pelikula

· Vacuum sealing

· Anti-static na packaging

· Pearl cotton (EPE) cushioning

· Customized na kahoy na crates

5. Paghawak sa Isyu sa Transportasyon

Kung may anumang mga isyu na nangyari sa panahon ng transportasyon, kabilang ang:

· Sirang packaging

· Pagpapadala ng pinsala

· Mga pagkakaiba sa dami

· Maling mga modelo ng produkto

maaaring makipag-ugnayan kaagad ang mga customer sa aming sales team. Magbibigay kami ng agarang suporta, kabilang ang:

· Mga padala ng kapalit

· Pagpapalit ng produkto

· Teknikal na pagsusuri

· Tulong sa paghahabol sa logistik

upang matiyak ang kasiyahan ng customer.

6. Mga Serbisyong Pre-sale at After-sales

Suporta bago ang pagbebenta

· Konsultasyon sa pagpili ng produkto

· Pagsusuri ng Design for Manufacturability (DFM).

· Mga rekomendasyon sa pagpapalit ng materyal

· Mga mungkahi sa pag-optimize ng thermal field

· Halimbawang suporta

· Mabilis na pagsipi

After-sales Support

· Patnubay sa pag-install

· Mga rekomendasyon sa paggamit ng produkto

· Patnubay sa pagpapanatili

· Suporta sa pag-optimize ng proseso

· Panghabambuhay na pagsusuri ng produkto

· Pagsusuri ng pagkabigo

· Mabilis na pagtugon sa mga isyu na may kaugnayan sa kalidad

VIII. Mga Pangunahing Industriya ng Application

Pangunahing Mensahe: Ang mga produkto ng VETEK Semiconductor ay malawakang ginagamit sa limang pangunahing industriya, kabilang angsemiconductor manufacturing, third-generation semiconductors, LED, bagong enerhiya, at siyentipikong pananaliksik at advanced na pagmamanupaktura.

Paggawa ng Semiconductor

· Integrated Circuits (IC)

· Power Semiconductor

· MEMS

· Compound Semiconductor

Mga Semiconductor ng Third-Generation

· Mga SiC Power Device

· Mga GaN Power Device

· Mga RF Device

· Micro LED

Industriya ng LED

· Mga asul na LED

· Deep Ultraviolet LEDs (UV LEDs)

· Mga Mini LED

· Mga Micro LED

Bagong Industriya ng Enerhiya

· Mga Bagong Enerhiya na Sasakyan (NEVs)

· Kagamitang Photovoltaic

· Sistema ng Imbakan ng Enerhiya

Pananaliksik sa Siyentipiko at Advanced na Paggawa

· Mga Laboratoryo ng Unibersidad

· Mga National Research Institute

· Mga Advanced na Materyal na R&D Platform

IX. Mga Madalas Itanong (FAQ)

Q1: Anong mga produkto ang pangunahing ibinibigay ng VETEK Semiconductor?

A:Nag-aalok ang VETEK Semiconductor ng anim na pangunahing kategorya ng produkto, kabilang angCVD SiC coating, CVD TaC coating, Solid Silicon Carbide (Solid SiC), high-purity graphite at carbon-based na materyales, quartz at advanced ceramics, at semiconductor wafers, sumasaklaw sa mga kritikal na proseso ng semiconductor tulad ngepitaxy, etching, at paglaki ng kristal.

Q2: Anong antas ng kadalisayan ang maaaring makamit ng CVD SiC coatings ng VETEK Semiconductor?

A:Sa pamamagitan ng aming malalim na proseso ng paglilinis, ang kadalisayan ng mga high-purity na materyales ay makokontrol sa6N–7Nantas. Bilang karagdagan, ang batch-to-batch na kapal ng coating consistency ng amingMga patong ng CVD SiCay kontrolado sa loob±10 μm, tinitiyak ang matatag na pagganap sa panahon ng pangmatagalang operasyon na may mataas na temperatura.

Q3: Sinusuportahan mo ba ang mga sample na order o maliit na dami ng pagbili?

A:Oo. Tinatanggap naminsample na mga orderat maaaring magbigay ng solong piraso o maliit na batch na mga paghahatid depende sa uri ng produkto, na nagpapahintulot sa mga customer na magsagawa ng pagpapatunay ng kagamitan, kwalipikasyon sa proseso, at pagbuo ng bagong produkto.

Q4: Ano ang iyong karaniwang lead time?

A:Ang karaniwang lead time ay:

· Mga karaniwang produkto:2–4 na linggo

· Mga karaniwang naka-customize na produkto:4–6 na linggo

· Mga kumplikadong customized na produkto:6–10 linggo

Para sa mga pangmatagalang customer, maaari ding magtatag ng mga programang pangkaligtasan sa stock upang higit na mapabuti ang katatagan ng paghahatid.

Q5: Sinusuportahan mo ba ang pasadyang pagmamanupaktura o mga serbisyo ng OEM/ODM?

A:Oo. Nagbibigay kami ng pagmamanupaktura batay sa mga drawing ng customer, pagmamanupaktura mula sa mga ibinigay na sample, reverse engineering, custom na disenyo ng dimensyon, mga rekomendasyon sa pagpapalit ng materyal, pag-optimize ng solusyon sa coating, pag-optimize ng istruktura ng thermal field, at kumpletong mga serbisyo sa pagbuo ng bahagi ng thermal field. Sinusuportahan namin ang mga produkto mula sa2-inch hanggang 8-inch na mga platform, pati na rin ang mas malalaking customized na laki.

Q6: Anong kagamitan sa semiconductor ang pangunahing ginagamit ng iyong mga produkto?

A:Ang aming mga produkto ay malawakang ginagamit saLPE, Aixtron, Veeco, ASM, at iba pang mga pangunahing sistema ng epitaxy, pati na rinkagamitan sa pag-ukit, mga hurno ng oxidation/diffusion, mga crystal growth furnace, at iba pang kagamitan sa pagproseso ng semiconductor. Ang mga ito ay angkop para sa mga kritikal na proseso ng pagmamanupaktura kabilang ang:

· SilikonEpitaxy

· SiC Epitaxy

· GaN Epitaxy

· LED Epitaxy

· Pag-ukit ng Plasma

· Pagsasabog

· Oksihenasyon

· Pagsusupil

· Rapid Thermal Processing (RTP)

Q7: Paano mo matitiyak ang kalidad ng produkto at pagkakapare-pareho ng batch?

A:Ang VETEK Semiconductor ay nagtatag ng isang kumpletong sistema ng pamamahala ng kalidad na sumasaklaw sa buong proseso ng pagmamanupaktura:

Raw Material Inspection → High-Purity Purification → Precision Machining → CVD Coating Deposition → Product Inspection → Final Inspection

Ang bawat produkto ay sumasailalim sa maraming inspeksyon, kabilang ang:

· Visual inspeksyon

· Dimensional na inspeksyon

· Pagsukat ng kapal ng patong

· Inspeksyon ng flatness

· Concentricity inspeksyon

· Inspeksyon ng pagkakapareho ng coating

Ang kumpletong mga talaan ng kakayahang masubaybayan ng kalidad ay pinananatili sa buong proseso ng pagmamanupaktura.

Q8: Anong mga sertipikasyon at kwalipikasyon mayroon ang VETEK Semiconductor?

A:Ang VETEK Semiconductor ay kinilala bilang isang National Specialized at Sophisticated "Little Giant" Enterprise. Ang tagapagtatag ng kumpanya, si Dr. He Shaolong, ay napili bilang nangungunang talento sa ilalim ng Zhejiang Province na "Ten Thousand Talents Program." Ang aming mga produkto ay pumasok sa mga pangunahing supply chain ng maraming pampublikong nakalistang lider ng industriya, kabilang ang Leon Microelectronics, Jiangfeng Electronics, HC Semitek, at Zhaochi Co., Ltd.

X. Mga Pangunahing Kalamangan

· Pambansang Espesyalista at Sopistikadong "Little Giant" Enterprise,ranggo sa mga first-tier na mga supplier sa industriya ng semiconductor epitaxy thermal field ng China.

· Dalawahang R&D Platform:Corporate R&D Center + Yongjiang Laboratory Thermal Field Materials Innovation Center.

· Anim na Dibisyon ng Negosyo at Anim na Pangunahing Kategorya ng Produkto,pagbibigay ng komprehensibong saklaw ng mga aplikasyon ng semiconductor na may mataas na temperatura na thermal field.

· Ganap na IsamadKadena ng Paggawa:Kumpletuhin ang panloob na sistema ng pagmamanupaktura na sumasaklawpurification → precision machining → CVD coating → inspeksyon,tinitiyak ang buong proseso ng kontrol.

· Pinagkakatiwalaan ng Higit sa 30 Mga Customer sa Industriya ng Semiconductor,na may mga produktong pumapasok sa mga pangunahing supply chain ng maramihang nangungunang nakalista sa publiko na mga kumpanya ng semiconductor.

· Sinusuportahan ng OEM/ODM at Custom na Paggawa,pagbibigay ng mga naiaangkop na solusyon na iniayon sa mga kinakailangan ng customer.

· Mga Sample na Order at Small-Batch Production Amagagamit,pagtulong sa mga customer na bawasan ang mga gastos sa pagpapatunay at mapabilis ang pagbuo ng produkto.

· Comprehensive Quality Control at Full Product Traceability,pagtiyak ng pangmatagalang katatagan ng produkto at pare-parehong pagganap.

· Global Logistics Network at Comprehensive Pre-sales at After-sales Support,pagbibigay ng maaasahang serbisyo para sa mga customer sa buong mundo.

XI. Konklusyon

Hinihimok ng patuloy na pagbabago sa teknolohiya,VETEK Semiconductoray nagtatag ng kumpletong ecosystem ng serbisyo na sumasaklawpananaliksik at pagpapaunlad, pagmamanupaktura, at pandaigdigang paghahatid, nakasentro sa mga kritikal na proseso ng pagmamanupaktura ng semiconductor.

Mula sahigh-purity na materyales sa precision semiconductor na bahagi, at mula saadvanced na mga teknolohiya ng coating upang makumpleto ang mga solusyon sa thermal field, ang kumpanya ay nakatuon sa pagbibigaymataas ang pagganap, mapagkakatiwalaanle, at napapanatilingmga pangunahing materyales at pangunahing bahagi para sa pandaigdiganintegrated circuit, third-generation semiconductor, LED, photovoltaic, at advanced na pagmamanupakturamga industriya.

Nakatingin sa unahan,VETEK Semiconductoray patuloy na paninindigan ang pangako nito saqkatangiankahusayan at makabagong teknolohiya, nakikipagtulungan nang malapit sa mga customer sa buong mundo upang himukin ang pagsulong ng mga susunod na henerasyong materyales at teknolohiya ng semiconductor.
