Sa mundong may mataas na stake ng pagmamanupaktura ng semiconductor, kung saan magkakasamang nabubuhay ang katumpakan at matinding kapaligiran, ang Silicon Carbide (SiC) focus ring ay kailangang-kailangan. Kilala sa kanilang pambihirang thermal resistance, katatagan ng kemikal, at lakas ng makina, ang mga bahaging ito ay kritikal sa mga advanced na proseso ng pag-ukit ng plasma.
Ang sikreto sa likod ng kanilang mataas na pagganap ay nasa teknolohiyang Solid CVD (Chemical Vapor Deposition). Ngayon, dadalhin ka namin sa likod ng mga eksena upang tuklasin ang mahigpit na paglalakbay sa pagmamanupaktura—mula sa isang raw graphite substrate hanggang sa isang high-precision na "invisible hero" ng fab.
I. Ang Anim na Pangunahing Yugto ng Paggawa

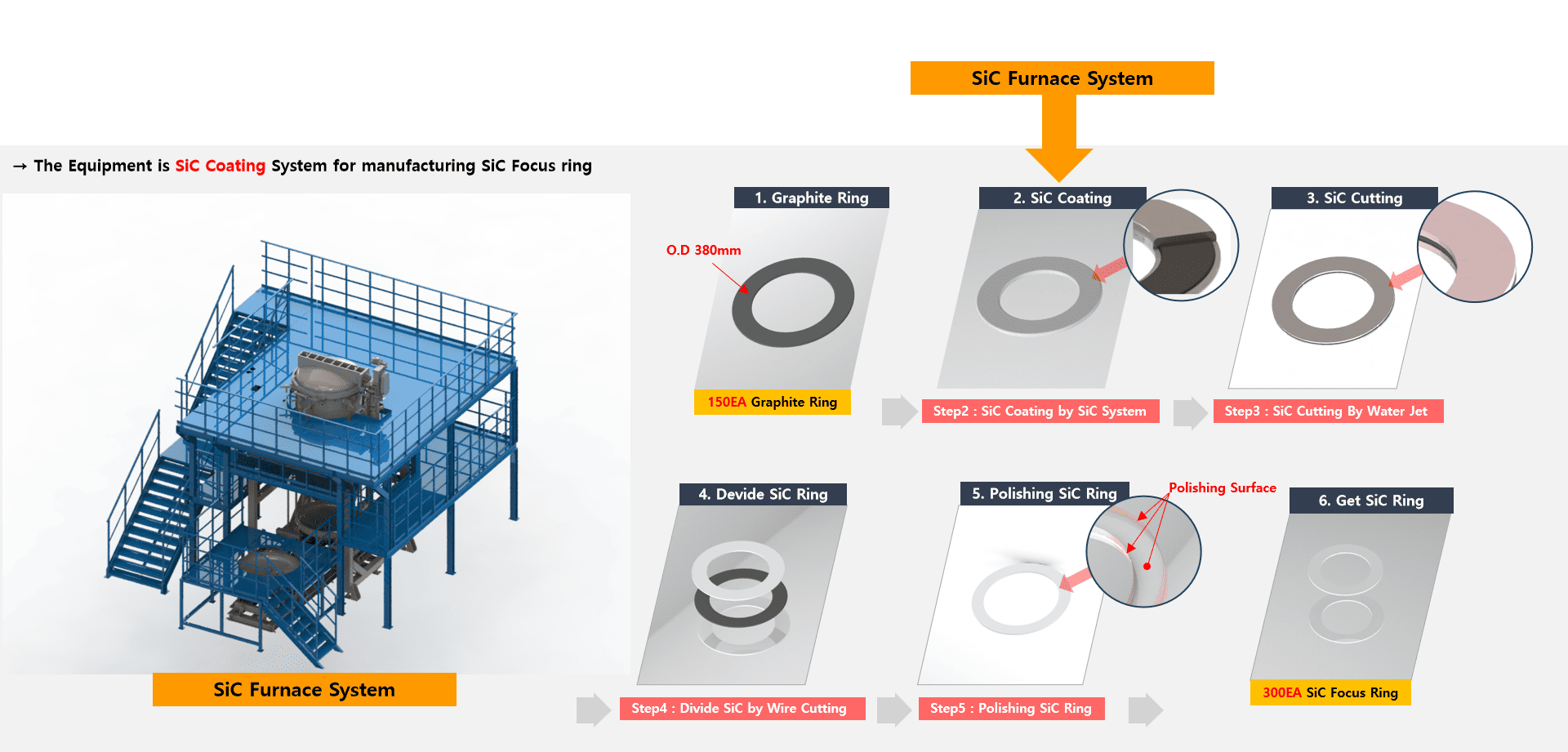

Ang produksyon ng Solid CVD SiC focus rings ay isang lubos na naka-synchronize na anim na hakbang na proseso:
Sa pamamagitan ng isang mature na sistema ng pamamahala ng proseso, ang bawat batch ng 150 graphite substrates ay maaaring magbunga ng humigit-kumulang 300 tapos na SiC focus ring, na nagpapakita ng mataas na kahusayan sa conversion.
II. Teknikal na Deep Dive: Mula sa Raw Material hanggang sa Tapos na Bahagi
1. Material Prep: High-Purity Graphite Selection
Magsisimula ang paglalakbay sa pagpili ng mga premium na graphite ring. Ang kadalisayan, density, porosity, at dimensional na katumpakan ng grapayt ay direktang nakakaapekto sa pagdirikit at pagkakapareho ng kasunod na SiC coating. Bago iproseso, ang bawat substrate ay sumasailalim sa purity testing at dimensional verification upang matiyak na zero impurities ang makakasagabal sa deposition.
2. Coating Deposition: Ang Puso ng Solid CVD
Ang proseso ng CVD ay ang pinaka-kritikal na yugto, na isinasagawa sa mga espesyal na sistema ng SiC furnace. Ito ay nahahati sa dalawang hinihinging yugto:

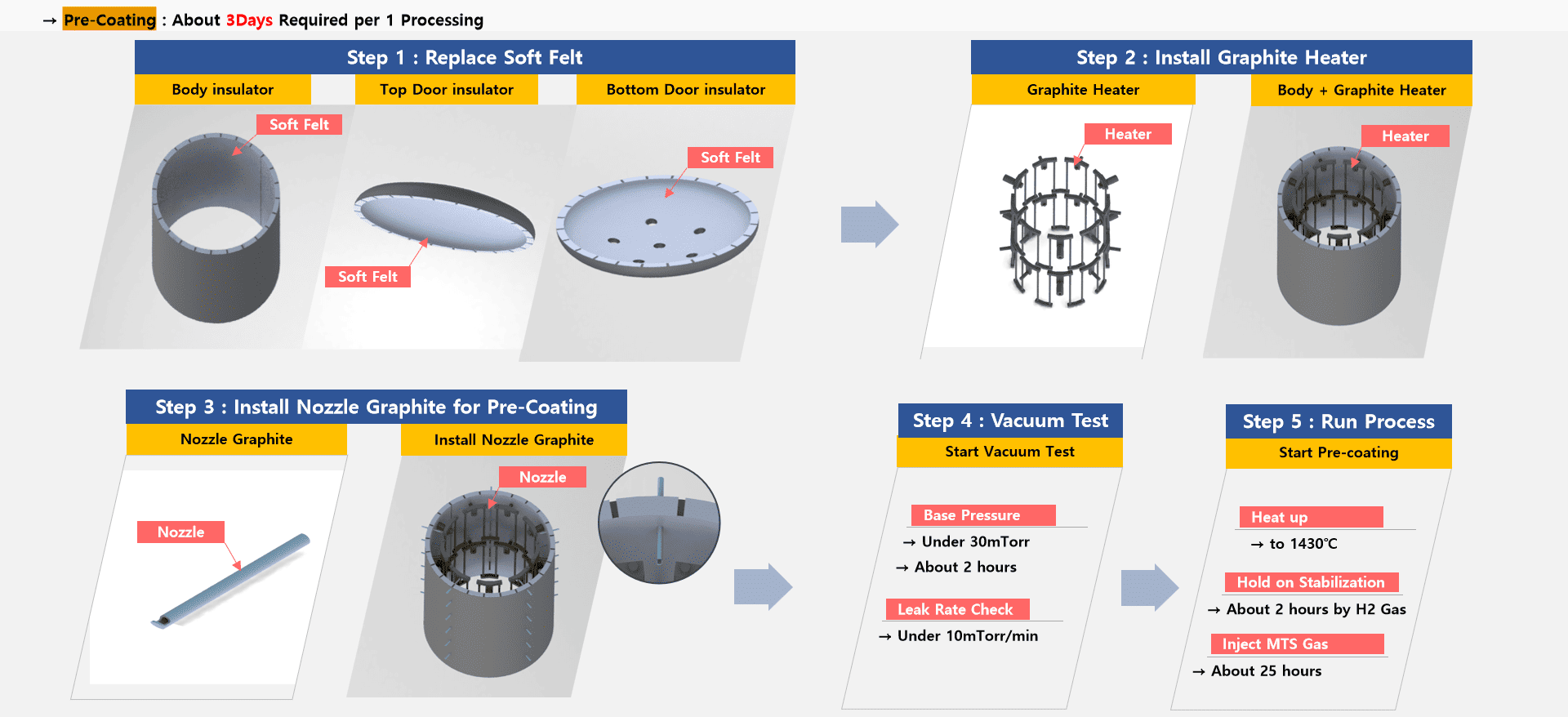

(1) Proseso ng Pre-Coating (~3 Araw/Batch):

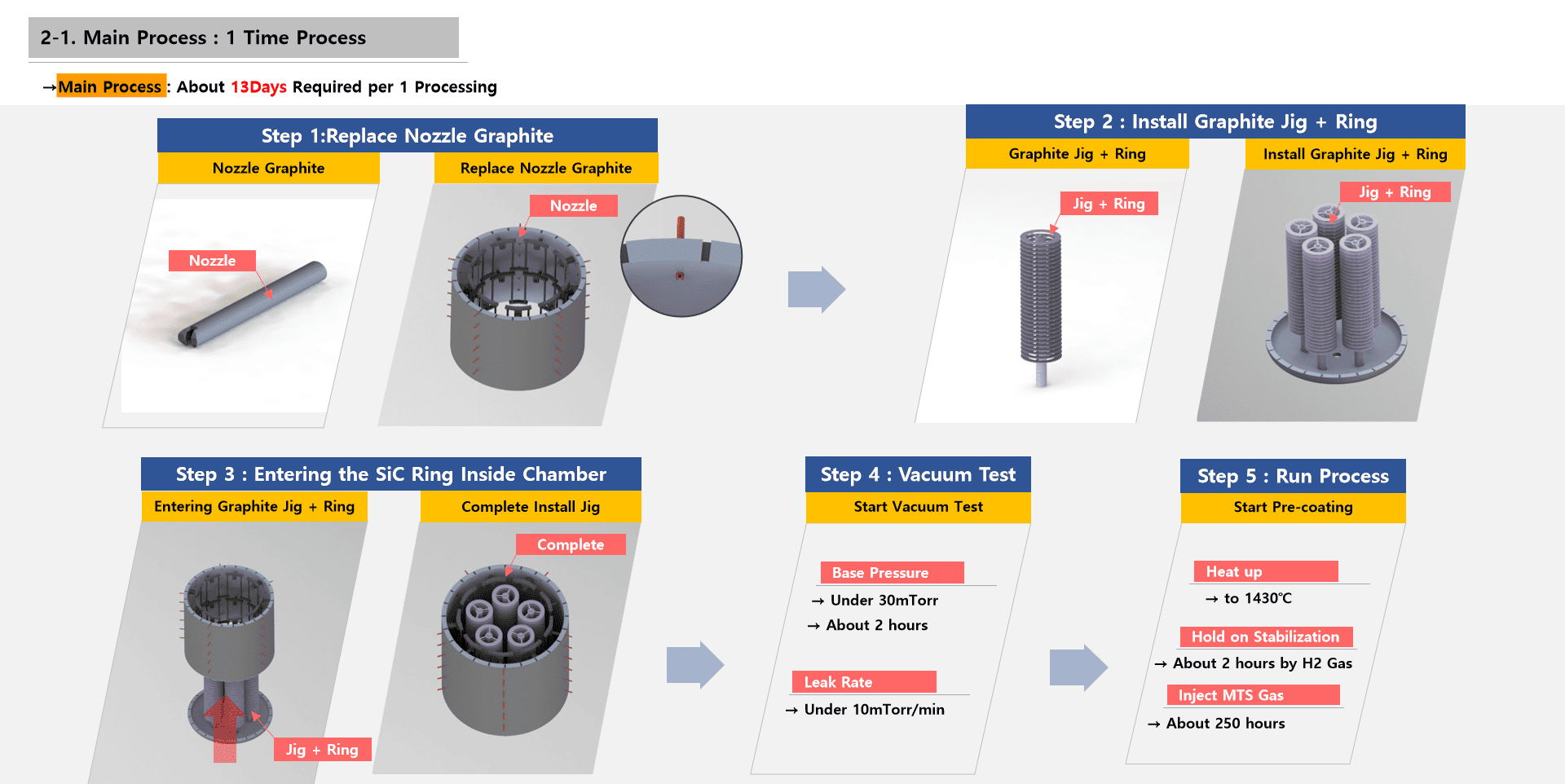

(2) Pangunahing Proseso ng Patong (~13 Araw/Batch):

3. Paghubog at Katumpakan ng Paghihiwalay
4. Pagtatapos sa Ibabaw: Precision Polishing
Pagkatapos ng pagputol, ang ibabaw ng SiC ay sumasailalim sa buli upang maalis ang mga microscopic na bahid at machining texture. Binabawasan nito ang pagkamagaspang sa ibabaw, na mahalaga para mabawasan ang interference ng particle sa proseso ng plasma at matiyak ang pare-parehong ani ng wafer.
5. Pangwakas na Inspeksyon: Standard-Based Validation
Ang bawat bahagi ay dapat pumasa sa mahigpit na pagsusuri:

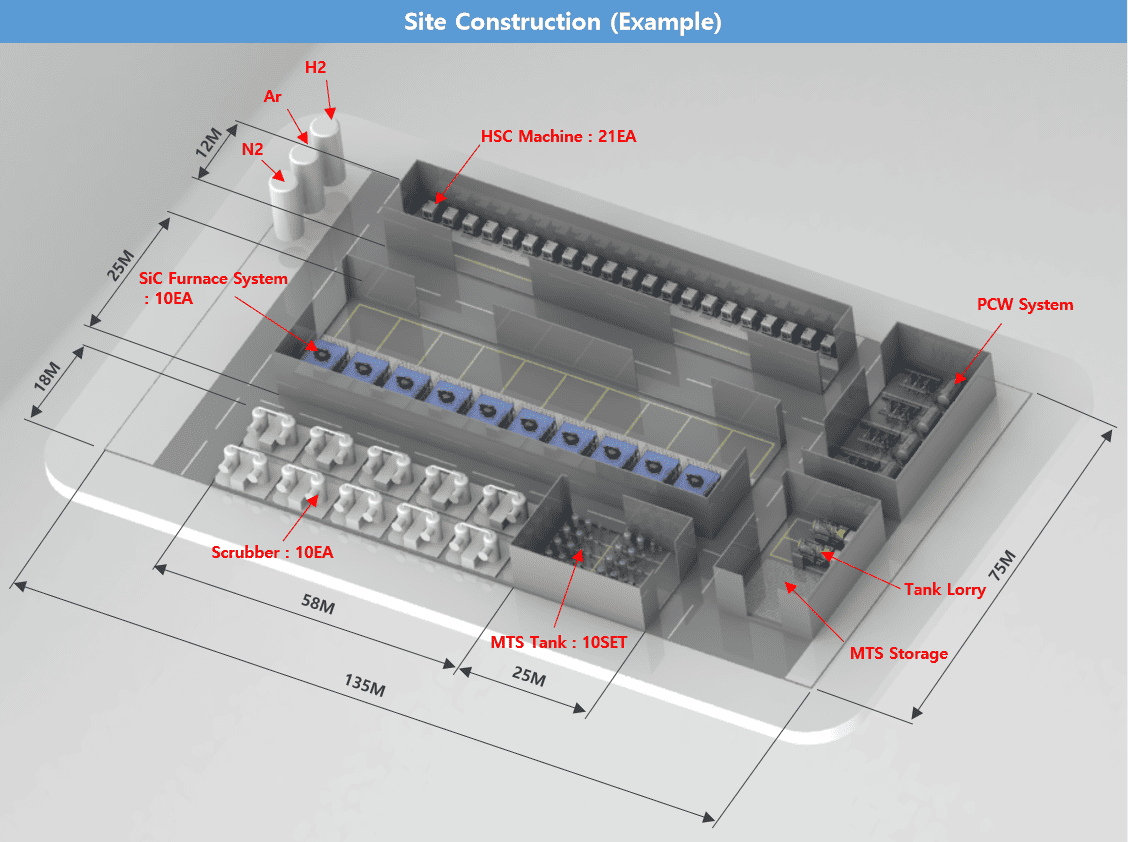

III. Ang Ecosystem: Pagsasama ng Kagamitan at Mga Sistema ng Gas

1. Configuration ng Pangunahing Kagamitan
Ang isang world-class na linya ng produksyon ay umaasa sa sopistikadong imprastraktura:

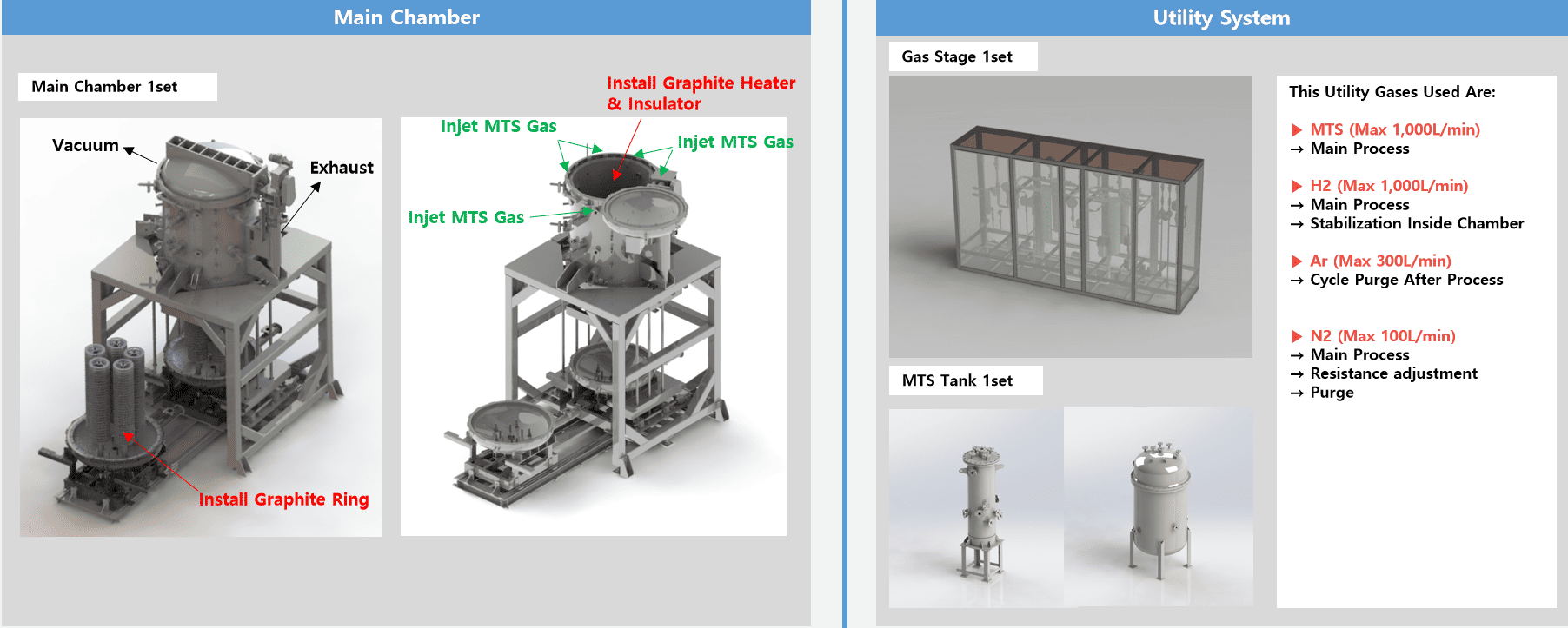

2. Mga Pag-andar ng Core Gas System

Konklusyon
Ang isang Solid CVD SiC focus ring ay maaaring mukhang isang "consumable," ngunit ito ay talagang isang obra maestra ng materyal na agham, teknolohiya ng vacuum, at kontrol ng gas. Mula sa graphite na pinagmulan nito hanggang sa natapos na bahagi, ang bawat hakbang ay isang testamento sa mahigpit na pamantayan na kinakailangan upang suportahan ang mga advanced na semiconductor node.
Habang patuloy na lumiliit ang mga node ng proseso, lalago lamang ang pangangailangan para sa mga bahagi ng SiC na may mataas na pagganap. Ang isang mature, systematic na diskarte sa pagmamanupaktura ay ang nagsisiguro ng katatagan sa etch chamber at pagiging maaasahan para sa susunod na henerasyon ng mga chips.
