Paano Pinapahusay ng TaC Coating ang SiC Crystal Growth sa mga PVT Application

Paano Pinapahusay ng TaC Coating ang SiC Crystal Growth sa mga PVT Application

Sinusuportahan na ngayon ng Silicon carbide (SiC) ang karamihan sa pag-unlad na nakikita sa mga electric vehicle powertrains, renewable energy converter, at high-frequency power modules. Ang ekonomiya ng pagmamanupaktura at pagganap ng device ay parehong nakasalalay sa pagpapalaki ng mga dimensyon ng kristal ng SiC, pagpapalakas ng mga ani ng batch, at pagsugpo sa mga populasyon ng depekto. Ang pagtugon sa mga target na ito ay nangangailangan ng higit pa sa pinong mga recipe ng proseso. Ang integridad at mahabang buhay ng mga thermal field na materyales ay nagiging pare-parehong mapagpasyahan, lalo na sa mga agresibong kondisyon sa loob ng Physical Vapor Transport (PVT) furnace.

Kabilang sa mga opsyon sa surface engineering para sa mga bahagi ng grapayt, ang Chemical Vapor Deposition (CVD) ng Tantalum Carbide (TaC) ay nakakuha ng masusukat na traksyon. Ang patong na ito ay hindi lamang nagtatanggol sa substrate; aktibong binabago nito ang surface chemistry at thermal response ng mga component na nakikita ang pinakamahirap na serbisyo.

Anong TaC Coating ang Ginagawa sa Loob ng PVT Furnace？

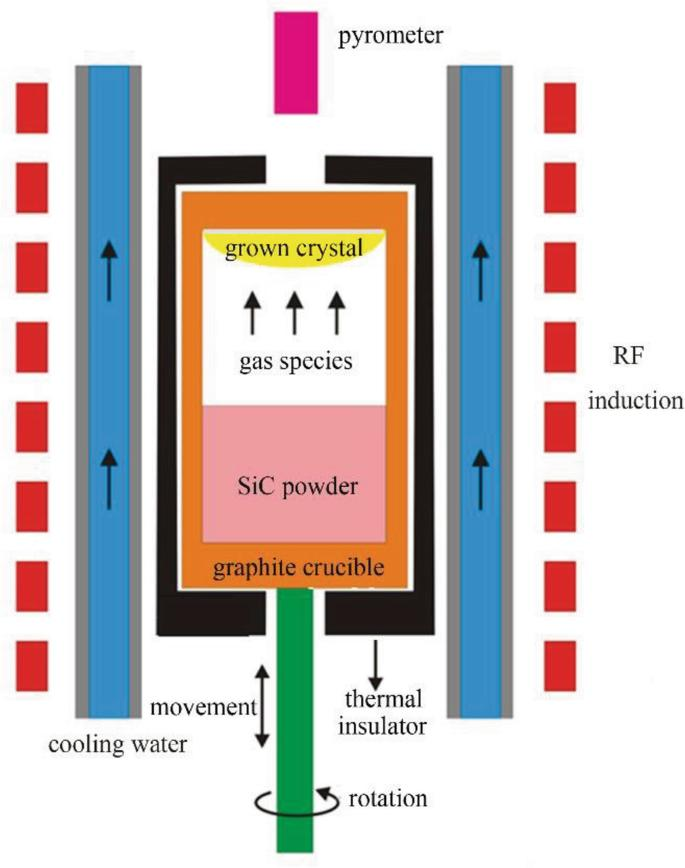

Ang paglago ng PVT ay nagpapatuloy sa pamamagitan ng pag-sublimate ng SiC feedstock sa itaas ng 2,000°C. Ang nagreresultang vapor species ay naglalakbay patungo sa mas malamig na seed crystal, kung saan unti-unting nabubuo ng condensation at recrystallization ang boule. Ang isang pagtakbo ay maaaring tumagal ng daan-daang oras. Sa panahong ito, ang bawat graphite surface—mga crucible wall, seed holder, guide rings—ay humaharap sa patuloy na singaw na mayaman sa silicon, matinding thermal gradient, at mekanikal na stress mula sa hindi pagkakatugma ng thermal expansion.

Kung walang mga proteksiyon na layer, ang grapayt ay sumasailalim sa dalawang magkatulad na landas ng pagkasira. Ang isa ay pisikal: ang surface erosion ay naglalabas ng mga pinong carbon particulate sa vapor stream. Ang isa ay kemikal: ang singaw ng silikon ay tumutugon sa grapayt upang bumuo ng pabagu-bago ng isip na SiC o iba pang mga intermediary species, na unti-unting nagpapanipis ng bahaging dingding. Ang parehong mga landas ay nagpapakilala ng mga kumpol ng carbon o bakas ang mga dumi ng metal sa lumalagong kristal, at parehong nagpapaikli sa magagamit na buhay ng mga mamahaling kasangkapan sa pugon.

Ang CVD TaC coating ay nakakaabala sa mga mekanismong ito. Ang coating layer ay stoichiometrically controlled, pinhole-free, at nakadikit sa graphite substrate. Nagpapakita ito ng chemically inert na mukha sa mataas na temperatura na singaw, kaya ang pinagbabatayan na graphite ay hindi kailanman direktang nakikipag-ugnayan sa reaktibong kapaligiran. Ang paghihiwalay na ito sa panimula ay nagbabago sa trajectory ng kontaminasyon.

Naobserbahang Mga Pagpapabuti sa Crystal Quality

Ang mga nagtatanim ng kristal ay madalas na nag-uulat na ang mga bahaging pinahiran ng TaC ay nauugnay sa mas mababang bilang ng mga carbon inclusion at micropipe terminations. Ang paliwanag ay nakasalalay sa kakayahan ng coating na mapanatili ang isang pare-parehong kondisyon sa ibabaw sa maraming pagtakbo. Nagbabago ang uncoated graphite sa paglipas ng panahon—tumataas ang porosity nito, nagbabago ang emissivity nito, at nagbabago ang pamamahagi ng lokal na temperatura nito. Ang mga unti-unting pagbabagong ito ay nakakagambala sa thermal field symmetry na mahalaga para sa pare-parehong paglaki ng radial.

Ang isang matatag na thermal field, sa kabilang banda, ay nagpapanatili ng axial at radial temperature gradients na kailangan para sa kontroladong paglaki ng step-flow sa ibabaw ng buto. Sa pamamagitan ng TaC coating, napapanatili ng crucible interior ang orihinal nitong geometry at thermal emissivity sa higit pang mga growth cycle. Ang resulta ay isang mas mahigpit na pamamahagi ng mga sukatan ng kalidad ng kristal mula run hanggang run, na direktang nagpapataas ng fraction ng magagamit na mga wafer bawat boule.

Pinahabang Haba ng Bahagi at Gastos sa Pagpapatakbo

Ang pang-ekonomiyang kaso para sa TaC coating ay kadalasang nakasalalay sa habambuhay na extension. Maaaring kailanganin ng palitan ang mga bahagi ng graphite sa anyo na hindi pinahiran pagkatapos ng 10–20 paglago, depende sa partikular na profile ng temperatura at tagal ng pagtakbo. Ang mga katumbas na TaC-coated, sa mga dokumentadong pagpapatakbo ng furnace, ay regular na nakakamit ng 2–3 beses na tagal ng serbisyo bago ipakita ang nasusukat na pagbaba ng timbang o pag-rough ng ibabaw.

Ang tibay na ito ay nagmumula sa mataas na punto ng pagkatunaw ng coating (higit sa 3,800°C) at ang mababang diffusion coefficient nito para sa carbon at silicon. Kahit na sa 2,200°C, nananatiling bale-wala ang interdiffusion sa interface ng coating-substrate. Ang coating ay hindi natapon, nag-flake, o nagde-delaminate sa ilalim ng thermal cycling, kung ang mga parameter ng CVD deposition ay maayos na na-optimize. Ang mas mahabang agwat sa pagitan ng mga pagpapalit ng component ay nagiging mas kaunting mga cycle ng cooldown ng furnace-heatup, mas kaunting labor para sa teardown at reassembly, at mas mababang pagkonsumo ng high-purity graphite stock.

Mga Detalye ng Purity na Mahalaga para sa mga Semiconductor

Para sa device-grade SiC, ang mga metal na dumi sa mga parts-per-million na antas ay maaaring magpababa sa buhay ng carrier at breakdown na boltahe. Samakatuwid, ang patong mismo ay dapat na katugma sa semiconductor. Ang CVD TaC na naproseso mula sa mga high-purity precursor ay nakakamit ng isang dokumentadong kadalisayan na 99.999841%. Ang figure na ito ay hindi sinasadya: ito ay sumasalamin sa sinadyang kontrol sa precursor gas purification, reactor cleanliness, at post-deposition handling. Sa antas ng kadalisayan na ito, ang anumang mga metal na species na maaaring kumalat mula sa coating patungo sa vapor phase ay mananatiling mas mababa sa mga limitasyon ng analytical detection para sa karaniwang mga tagal ng paglago.

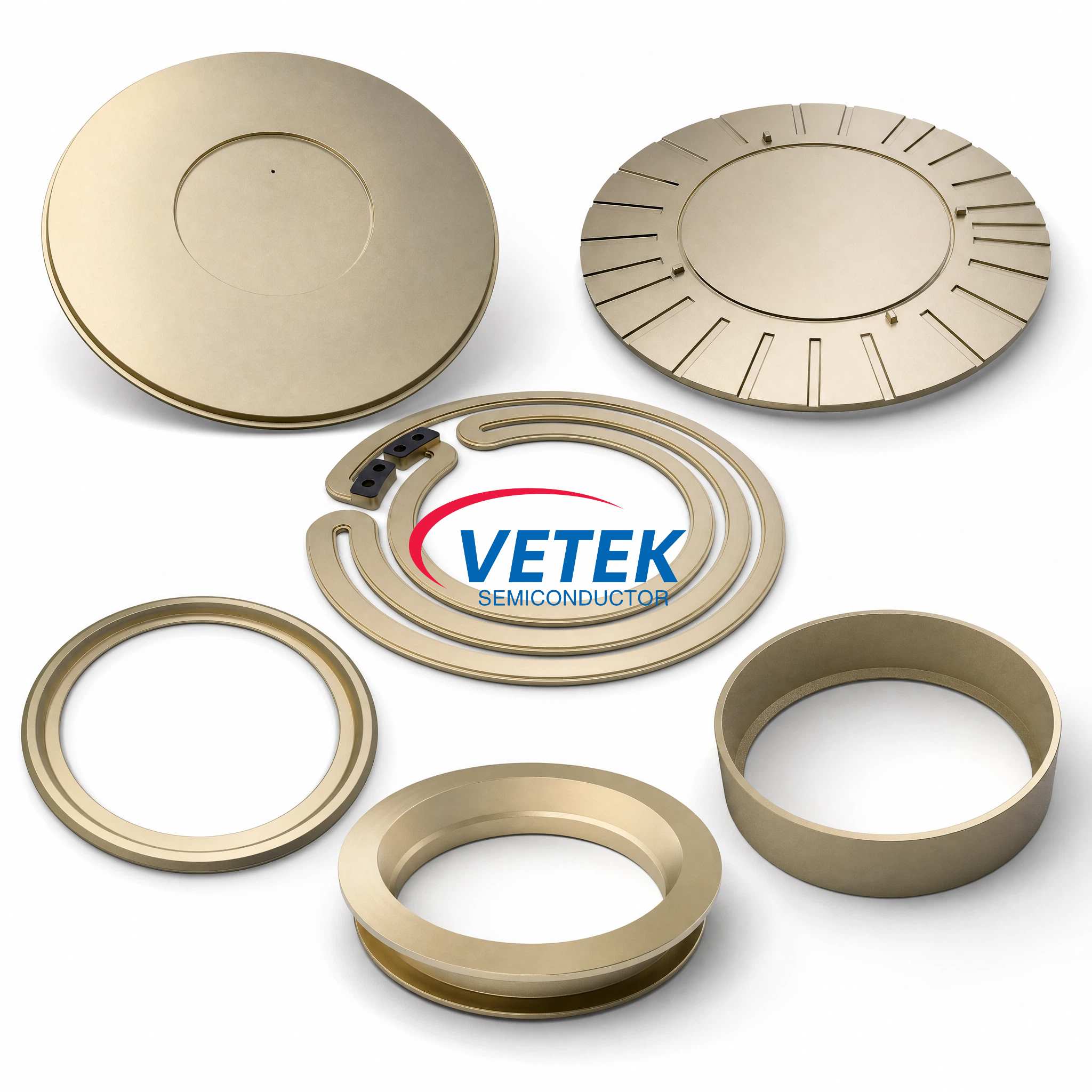

Mga Karaniwang Pinahiran na Mga Bahagi ng Graphite

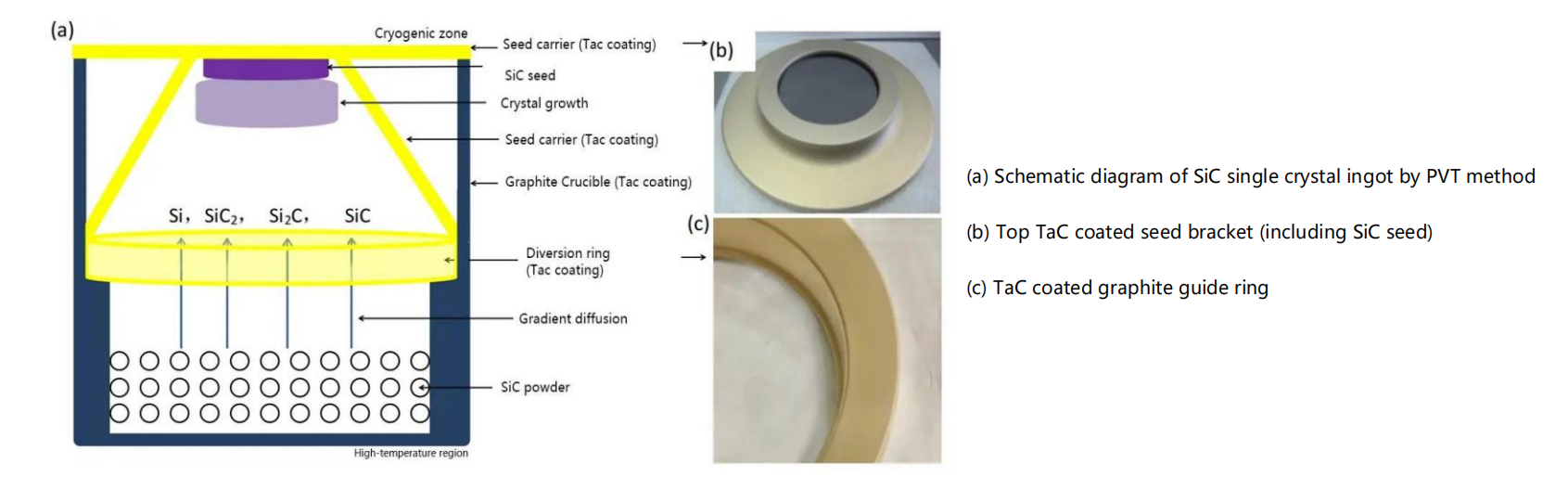

Ang mga thermal field ng PVT ay karaniwang may kasamang lima hanggang walong natatanging bahagi ng grapayt na maaaring makinabang mula sa aplikasyon ng TaC:

Crucibles, na naglalaman ng SiC source powder at nagpapanatili ng pinakamataas na temperatura.

Mga may hawak ng binhi, na naglalagay ng kristal ng binhi at nangangailangan ng tumpak na thermal contact.

Mga singsing ng gabay, na humuhubog sa daanan ng daloy ng singaw patungo sa binhi.

Mga crucible ring at spacer, na tumutukoy sa agwat sa pagitan ng pinagmulan at binhi.

Mga karagdagang insulation shield o support post sa ilang partikular na disenyo ng furnace.

Ang paglalagay ng lahat o karamihan sa mga bahaging ito ay lumilikha ng pare-parehong kondisyon sa ibabaw sa buong hot zone, sa halip na magkaroon ng magkahalong coated at uncoated na mga ibabaw na maaaring magpakilala ng mga localized na thermal o chemical asymmetries.

Bakit CVD Sa halip na Iba Pang Mga Paraan ng Deposition？

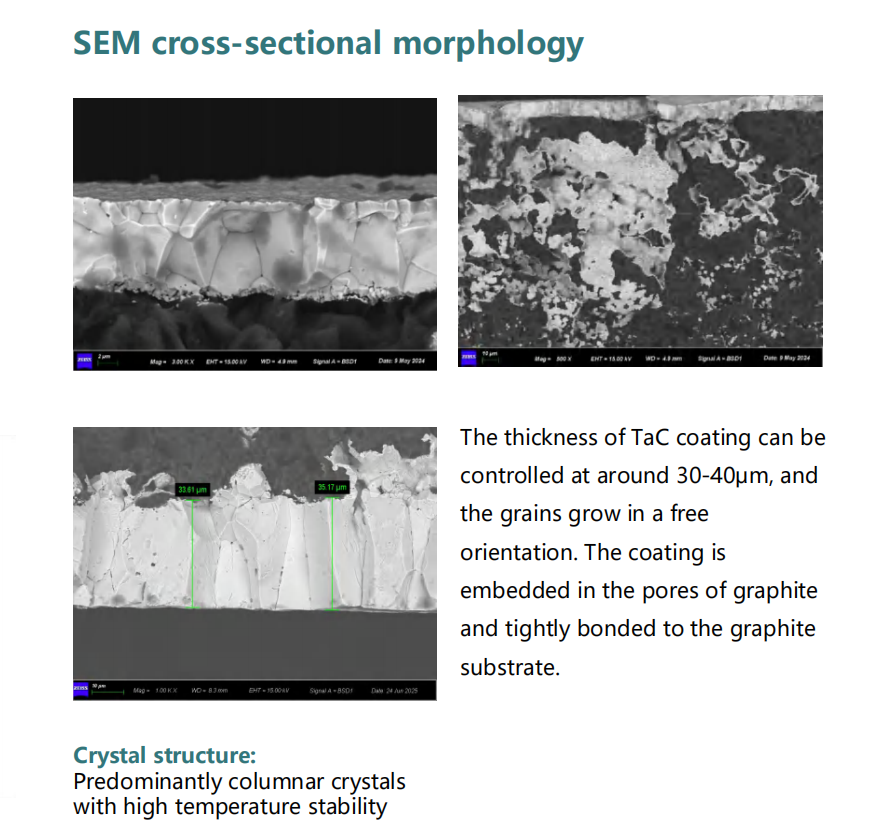

Hindi lahat ng TaC coatings ay gumaganap nang magkapareho. Ang mga ruta ng plasma spray o pack cementation ay gumagawa ng mas makapal na mga layer ngunit may mas mataas na porosity, mas mahinang adhesion, at mas malaking panganib ng spallation sa ilalim ng thermal shock. Nakikilala ng CVD ang sarili nito sa pamamagitan ng pagpapalaki ng coating atom-by-atom mula sa vapor-phase precursors. Nagbubunga ito ng ganap na siksik na microstructure na may mga laki ng butil sa pagkakasunud-sunod ng ilang micrometer at pagkakapareho ng kapal sa loob ng ±5 μm sa mga bahagi ng malalaking lugar.

Ang karaniwang kapal ng CVD TaC ay tinukoy sa 30 ± 5 μm para sa karamihan ng mga PVT crucibles at holder. Para sa mga furnace na nagpapatakbo ng mga extended cycle o mas mataas na peak temperature, maaaring ilapat ang customized na kapal na hanggang 40 μm. Ang mas makapal na coatings ay nagpapataas ng diffusion barrier length ngunit nangangailangan ng maingat na pagtutugma sa thermal expansion coefficient ng graphite substrate upang maiwasan ang interfacial stress—isang salik na mahusay na nailalarawan sa disenyo ng proseso ng CVD.

Mga Praktikal na Pagsasaalang-alang para sa Pag-aampon

Ang mga pasilidad na lumilipat mula sa uncoated sa TaC-coated na mga bahagi ay dapat asahan ang mga pagsasaayos sa temperatura control. Binabago ng coating ang surface emissivity, na maaaring mag-shift ng pyrometer readings o power-to-temperature calibration ng 20–50°C. Ang paglilipat na ito ay predictable at nauulit, kaya ang isang maikling pag-calibrate ay sapat na upang muling maitatag ang tamang mga thermal setpoint. Pagkatapos ng paunang bayad na iyon, ang coated system ay kumikilos nang mas pare-pareho sa mga run kaysa sa uncoated counterpart nito, na binabawasan ang pangangailangan para sa per-run tuning.

Konklusyon

Ang produksyon ng SiC na nakabase sa PVT ay naglalagay ng mga hindi pangkaraniwang pangangailangan sa mga bahagi ng graphite thermal field. Tinutugunan ng CVD TaC coating ang mga kahilingang ito sa pamamagitan ng apat na magkakaugnay na epekto: pinipigilan nito ang paglabas ng carbon particle, hinaharangan nito ang pag-atake ng silicon sa substrate, pinapanatili nito ang symmetry ng thermal field sa mga pinahabang run sequence, at pinapahaba nito ang mga pagitan ng pagpapalit ng bahagi. Ang mga kinalabasan na ito ay sama-samang nagpapabuti sa kadalisayan ng kristal, nagpapataas ng magagamit na ani sa bawat boule, at binabawasan ang kontribusyon sa bawat-wafer na gastos mula sa mga consumable na bahagi. Habang lumilipat ang mga laki ng SiC wafer patungo sa 200 mm at mas humihigpit ang mga kinakailangan sa density ng depekto, ang paggamit ng mga engineered coating tulad ng TaC ay malamang na lumawak mula sa isang opsyon patungo sa isang baseline na detalye sa mga advanced na linya ng pagmamanupaktura.
