Tatlong-Petal Graphite Crucible

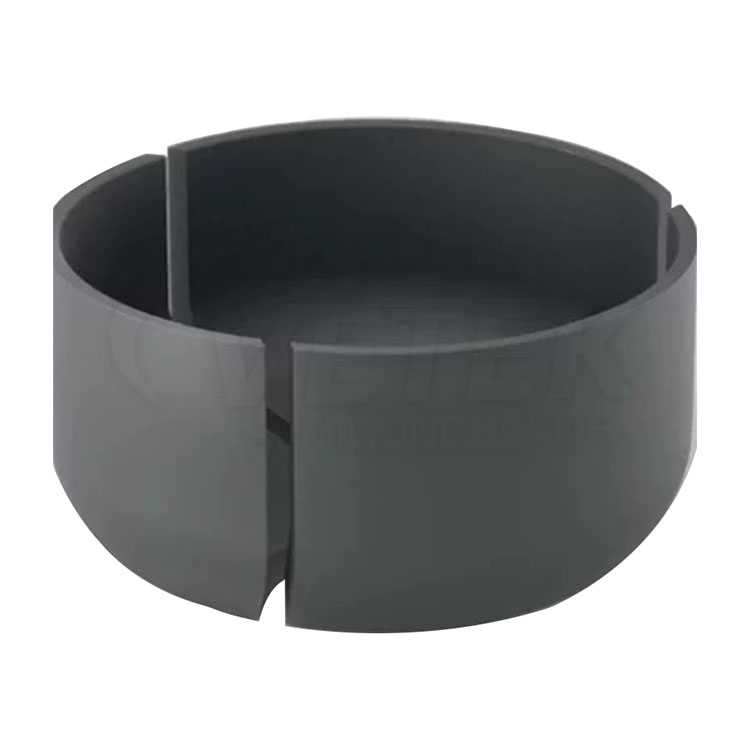

Ang three-petal na grapayt na Vetek Semiconductor na dinisenyo para sa proseso ng paglago ng monocrystalline silikon sa pamamagitan ng pamamaraan ng CZ, ang three-petal na istraktura ng grapayt na crucible ay gawa sa isostatic mataas na kadalisayan na grapayt na materyal. Sa pamamagitan ng makabagong istraktura ng three-petal, ang tradisyunal na integrated crucible ay maaaring epektibong malutas ang mga paghihirap sa disassembly, thermal stress concentration at iba pang mga puntos ng sakit sa industriya, at malawak na ginagamit sa mga photovoltaic silikon na wafers, semiconductor wafers at iba pang mga high-end na patlang ng paggawa.

Mga highlight ng proseso ng pangunahing

1. Teknolohiya ng pagpoproseso ng grapayt ng ultra-precision

Puridad ng Materyal: Ang Paggamit ng Isostatic Pressed Graphite Substrate na may Nilalaman ng Ash <5ppm Kung Kinakailangan At Karaniwan ＜ 10ppm Upang Tiyakin ang Polusyon sa Zero Sa Proseso ng Pagtunaw ng Silicon

Pagpapalakas ng Structural: Matapos maging graphitized sa 2200 ℃, ang lakas ng baluktot ay ≥45MPa, at ang koepisyent ng pagpapalawak ng thermal ay ≤4.6 × 10⁻⁶/℃

Paggamot sa ibabaw: 10-15μm pyrolytic carbon coating ay idineposito ng proseso ng CVD upang mapabuti ang paglaban ng oksihenasyon (pagbaba ng timbang <1.5%/100h@1600℃).

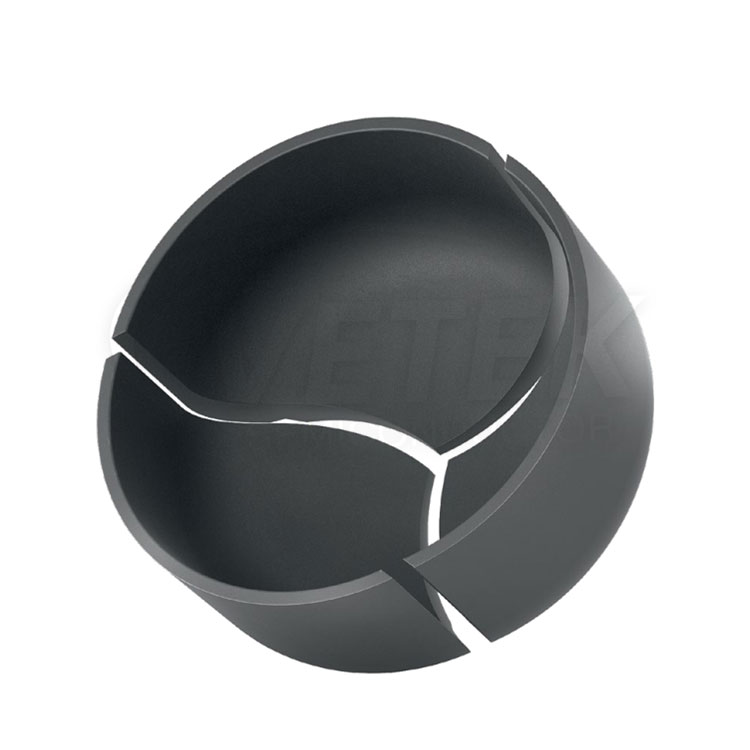

2. Makabagong disenyo ng istraktura ng three-petal

Modular Assembly: 120 ° equipartition three-lobe istraktura, pag-install at kahusayan sa disassembly ay nadagdagan ng 300%

Disenyo ng Paglabas ng Stress: Ang split na istraktura ay epektibong nakakalat sa stress ng pagpapalawak ng thermal at pinalawak ang buhay ng serbisyo sa higit sa 200 mga siklo

Katumpakan na Pagkasyahin: Ang agwat sa pagitan ng mga balbula ay <0.1mm, at ang mataas na temperatura ng ceramic malagkit ay nagsisiguro na zero na pagtagas sa proseso ng pagtunaw ng silikon

3. Mga Serbisyo sa Pagpapasadya sa Pagproseso

Suporta φ16 "-φ40" full-size na pagpapasadya, control ng tolerance ng kapal ng dingding ± 0.5mm

Ang istraktura ng gradient density 1.83g/cm³ ay maaaring mapili upang ma -optimize ang pamamahagi ng thermal field

Magbigay ng mga proseso na idinagdag na halaga tulad ng Boron Nitride Composite Coating at Rhenium Metal Edge na Pagpapalakas

Karaniwang senaryo ng aplikasyon

Photovoltaic Industry

Monocrystalline Silicon Rod Patuloy na Pagguhit: Angkop para sa G12 Malaking Laki ng Silicon Wafer Production, Suporta ≥500kg Pag -load ng Kapasidad

N-Type Topcon Battery: Ang Ultra-Low Infurity Migration ay ginagarantiyahan ang buhay na minorya> 2ms

Pag -upgrade ng Thermal Field: katugma sa mga pangunahing modelo ng hurno ng kristal (PVI, Ferrotec, atbp.)

Semiconductor Manufacturing

8-12 Inch Semiconductor-Grade Monocrystalline Silicon Growth: Kilalanin ang Semi Standard Class-10 Mga Kinakailangan sa Kalinisan

Espesyal na doped crystals: tumpak na kontrol ng pagkakapareho ng pamamahagi ng boron/posporus

Pangatlong henerasyon semiconductor: katugmang sic solong proseso ng paghahanda ng kristal

Larangan ng pananaliksik sa agham

Pananaliksik at pag-unlad ng mga ultra-manipis na mga wafer ng silikon para sa mga solar cells ng espasyo

Pagsubok sa paglago ng mga bagong materyales na kristal (germanium, gallium arsenide)

Limitahan ang Pananaliksik ng Parameter (3000 ℃ Ultra-High Temperatura na Pagtunaw ng Eksperimento)

Sistema ng katiyakan ng kalidad

ISO 9001/14001 Dual System Certification

Magbigay ng ulat ng materyal na pagsubok para sa mga customer (Pagsusuri ng Komposisyon ng XRD, SEM Microstructure)

Buong proseso ng pagsubaybay sa proseso (pagmamarka ng laser + imbakan ng blockchain)
