Sa panahon ng proseso ng sintering na may mataas na temperatura ng GTMS/CTMS sa microelectronics packaging, ang mga espesyal na graphite fixture ay dapat pagsamahin ang micron-level fit na may mataas na thermal resistance at stability. Upang matugunan ang mga hamon ng edge chipping, napakabilis na pagkasuot ng tool, at pinagsama-samang pagpapaubaya sa mga maliliit na lugar na ultra-high-density micro-hole, ang VeTek ay gumugol ng 10 buwan sa paglutas sa bottleneck ng tuluy-tuloy na deep machining para sa halos 10,000 micro-hole sa pamamagitan ng materyal na adaptasyon, pagputol ng kinematics reconstruction, at sarado-sarado na paghahatid ng isang maaasahang multi-dimensional na paghahatid.

1. Pangunahing Snapshot ng Data at Paghahambing ng Pagganap

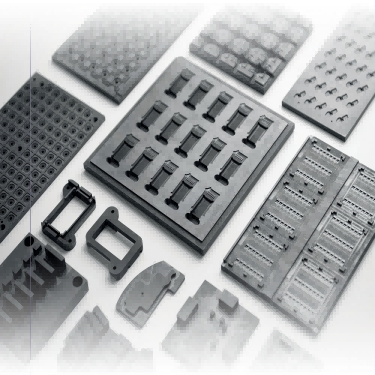

Figure 1 - GTMS/CTMS espesyal na graphite fixture plate at micro-hole machining structural component

Sa proseso ng hermetic packaging ng GTMS, ang pagkakapare-pareho ng butas at thermal deformation resistance ng mga graphite fixture plate ay direktang tinutukoy ang hermeticity ng packaging at ang ani ng tapos na produkto. Ang mga pangunahing tagapagpahiwatig ng proseso at pagganap bago at pagkatapos ng teknikal na tagumpay ng koponan ng VeTek ay inihambing sa mga sumusunod:

2. Background ng Customer at GTMS/CTMS Hermetic Packaging Application Scenario

Ang customer sa kooperasyong ito ay isang R&D at manufacturing enterprise na dalubhasa sa mga high-reliability na sensor at microelectronics na mga bahagi ng packaging. Ang mga pangunahing linya ng produksyon nito ay malawakang inilalapat ang mga proseso ng sintering ng GTMS/CTMS (Glass/Ceramic-To-Metal Seal). Sa mga high-temperature sealing furnace, ang mga espesyal na graphite fixture ay nagsisilbing high-precision carrier molds, na responsable para sa tumpak na pagpoposisyon at paghawak ng daan-daan hanggang libu-libong pinong metal pin (gaya ng Kovar alloy) at glass preform. Dahil ang isang solong graphite fixture plate sa proyektong ito ay may sukat na mas mababa sa 0.01 metro kuwadrado ngunit dapat na tumpak na tumanggap ng halos 1,500 micro-hole, ang kumpletong set ng fixture ay nagsasama ng halos 10,000 micro-hole na may napakanipis na pader sa pagitan ng mga butas. Sa panahon ng high-temperature sintering sa 800°C–1000°C, anumang bahagyang out-of-tolerance na diameter ng butas, positional deviation, o graphite dust detachment ay direktang hahantong sa metal pin tilt, glass insulation crack, o kahit kumpletong pagkawala ng hermeticity.

3. Mga Espesyal na Graphite Micro-Hole Machining Bottleneck at Mga Mekanismo ng Pagkabigo

Bago ipasok ang VeTek technical taskforce, nakaranas ang customer ng matinding teknikal na bottleneck sa panahon ng trial production at small-batch processing: Una, micro-hole edge chipping and tearing: Graphite is a porous brittle material; sa panahon ng patuloy na pagbabarena ng mga high-density na micro-hole, ang paggugupit ng stress sa sandaling pumapasok at lumabas ang micro-drill ay madaling nag-uudyok ng malutong na pag-chip sa gilid sa bibig ng butas. Pangalawa, ang tolerance drift na dulot ng micro-wear ng tool: Kapag patuloy na nagpoproseso ng libu-libong micro-hole, tumitindi ang pagsusuot sa mga pinong drill bit, na nagiging sanhi ng mga diameter ng butas sa malalalim na butas upang magpakita ng tapered gradient, kung saan ang paglihis ng ilang microns ay humahantong sa pagkabigo at pag-scrap ng buong set ng fixture na naglalaman ng halos 10,000 butas. Pangatlo, hindi pagkakatugma ng thermal expansion at kontaminasyon ng alikabok: Ang mataas na temperatura na CTE ng mga ordinaryong materyal na grapayt ay hindi tumutugma sa mga metal na pin, at ang pinong alikabok ay madaling nalalabo, na nakontamina ang interface ng sintering ng salamin.

4. Paano Makamit ang Micron-Level Micro-Hole Machining para sa GTMS Special Graphite Fixtures?

 Upang matugunan ang mga kahirapan ng malalim na pagmachining ng 10,000 micro-hole, muling itinayo ng VeTek R&D team ang cutting kinematics model at ipinatupad ang sistematikong proseso ng engineering:

· Tool Path Algorithm at Plunge Feed Reconstruction:Na-optimize na bilis ng feed at naka-segment na bilis ng pag-ikot sa pamamagitan ng orthogonal na mga eksperimento, na gumagamit ng isang micro-feed pulsed plunge na diskarte upang epektibong bawasan ang machining impact shear force ng higit sa 45%, ganap na inaalis ang mga depekto sa pag-chip ng butas sa bibig.

· Pag-optimize sa Field ng Daloy ng Daloy ng Anti-Chipping Micro-Drill at Chip:Ang customized na ultra-fine grain diamond-coated micro-drill na sinamahan ng pulsed negative-pressure micro-cooling chip removal system ay nagpapataas ng tool wear resistance lifetime ng higit sa 3 beses, na tinitiyak na ang diameter ng butas ay naaanod sa 1,500 micro-hole bawat solong plato ay nananatiling mas mababa sa ±0.002 mm.

5. Mga Kasanayan sa Paggawa at Pag-inspeksyon para sa High-Thermal-Conductivity na CTE-Matched Special Graphite Fixture Plate

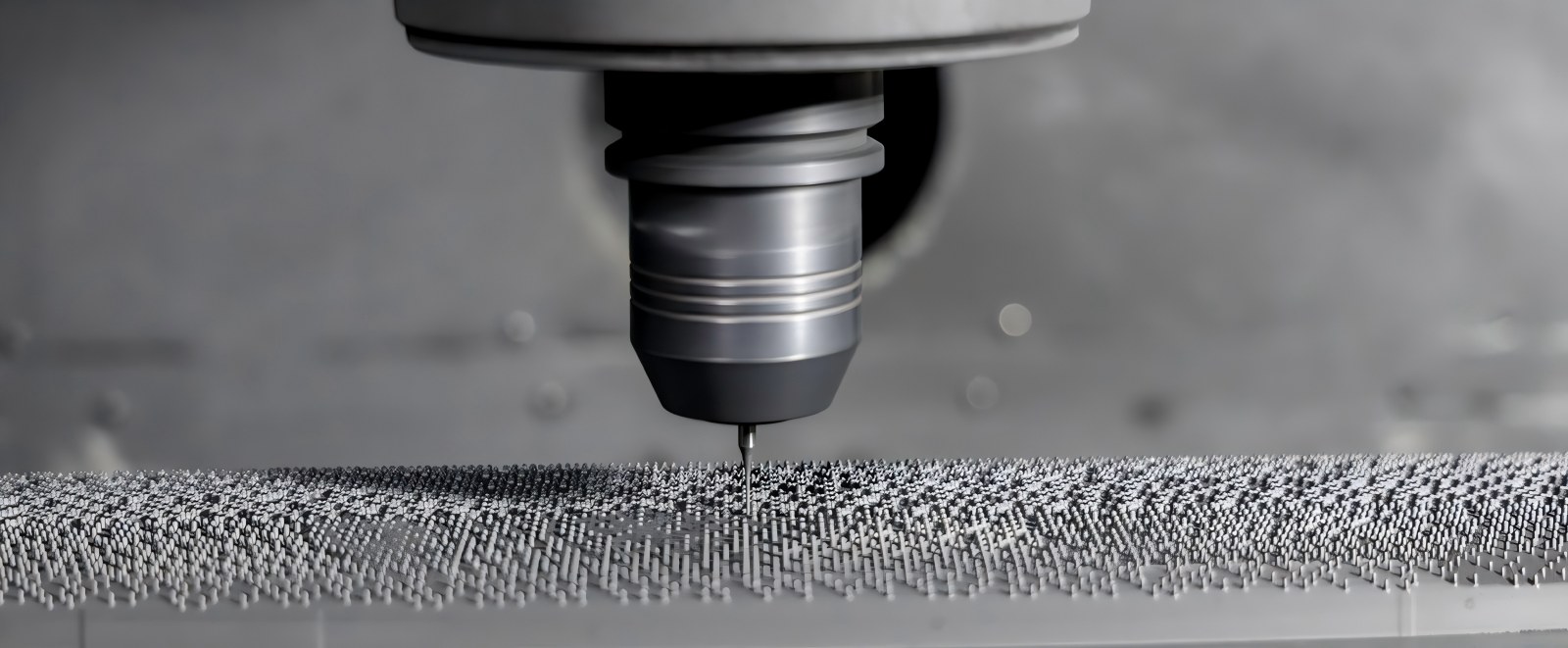

Figure 2 - Mga totoong detalye ng espesyal na graphite fixture plate na may zero surface chipping at high-precision micro-hole array

· Solusyon sa Pagbagay sa Materyal:Mahigpit na napiling high-purity isostatic special graphite na nagtatampok ng siksik na microstructure at mahusay na high-temperature na thermal stability. Ang Coefficient of Thermal Expansion (CTE) nito ay lubos na tumutugma sa Kovar alloy, na makabuluhang pinipigilan ang mataas na temperatura na sintering thermal stress at micro-dust detachment.

· Collaborative Inspection at Deep Cleaning:Ipinakilala ng linya ng kontrol sa kalidad ang isang komplementaryong sistema ng 'Optical Image Measuring Instrument + Fully Automated Coordinate Measuring Machine (CMM)'. Mabilis na sinusuri ng optical imaging ang spacing ng 10,000-hole array, habang bini-verify ng CMM ang deep-hole perpendicularity at spatial groove na lokasyon; sa wakas ay dinagdagan ng multi-stage gradient ultrasonic cleaning upang ganap na matanggal ang mga natitirang graphite impurities sa kalaliman ng mga micro-blind na butas, na umabot sa kalinisan sa antas ng semiconductor.

6. Mga Madalas Itanong (FAQ)

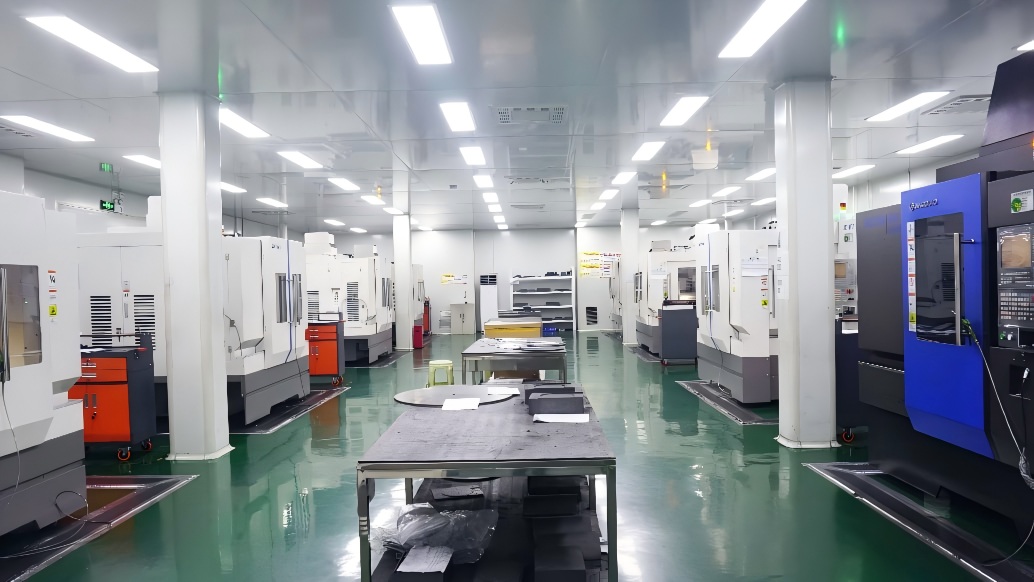

Figure 3 - VeTek High-Precision CNC Machining Center

Q: Ano ang pinakamababang diameter ng butas at ultimate tolerance para sa micro-hole machining ng high-density special graphite fixtures?
A:Ang VeTek ay nagtataglay ng mga kakayahan sa micro-machining para sa mga diameter ng butas na mas mababa sa 0.2 mm. Ang mga tolerance sa diameter ng butas ay maaaring matatag na kontrolin sa loob ng ±0.003 mm, at ang tunay na roundness pati na rin ang positional tolerances para sa 1,500 na butas sa isang plato ay umaabot sa ±0.005 mm, na ganap na nakakatugon sa mga kinakailangan sa packaging ng high-density pin na GTMS.

T: Bakit kailangang tumpak na tumugma ang GTMS hermetic sintering fixtures sa CTE ng Kovar alloy?
A:Sa panahon ng 800°C–1000°C sintering cycle, kung ang CTE ng fixture at mga metal na pin ay hindi pare-pareho, ang shear stress na dulot ng cooling contraction ay magdudulot ng pin displacement, glass body crack, o seal failure. Tinitiyak ng tumpak na pagtutugma ng CTE ang naka-synchronize na pagpapalawak at pag-urong, pagpapabuti ng hermetic yield.

T: Paano tinitiyak ng proseso ng paglilinis ng ultrasonic na walang natitirang graphite dust sa loob ng malalim na micro-hole?
A:Gumagamit kami ng multi-frequency gradient ultrasonic generation system na sinamahan ng deionized na tubig at dalubhasang cleaning media. Gamit ang high-frequency na mga epekto ng cavitation, ang mga pinong graphite na particle sa kalaliman ng mga micro-hole at blind hole ay ganap na nahuhubad, na sinusundan ng high-purity nitrogen blowing at vacuum drying upang makamit ang malinis na kargamento sa antas ng semiconductor.

7. Buod at Mga Serbisyong Suporta sa Engineering

Sa larangan ng semiconductor at microelectronics hermetic packaging, ang micron-level machining precision at thermodynamic stability ng mga carrier ay direktang tumutukoy sa packaging yield at equipment utilization. Umaasa sa patuloy na pag-iipon ng mga materyales na may mataas na kadalisayan, precision machining, at kritikal na paggawa ng bahagi ng semiconductor, matagumpay na nalampasan ng VeTek ang antas ng industriya na hadlang sa pagmamanupaktura ng 1,500 micro-hole na nakaayos sa isang 0.01㎡ plate, na napagtatanto ang lubos na maaasahang paghahatid ng mass-production ng 10,000-hole level na mga espesyal na graphite fixture.

Bilang isang manufacturing enterprise na nakatuon sapagbuo ng CVD SiC, TaC coatings, Solid SiC, at mga kritikal na materyales at bahagi ng semiconductor, patuloy na nagbibigay ang VeTek ng mga solusyon sa materyal na may mataas na pagganap para sa pagmamanupaktura ng semiconductor, paglaki ng kristal, at mga field ng prosesong may mataas na temperatura.  Kasabay nito, ang pagtugon sa mga kinakailangan sa aplikasyon sa hermetic packaging, high-temperature sintering, at precision positioning, ang VeTek ay nagbibigay ng mga serbisyo sa engineering kabilang anghigh-purity graphite material selection, precision machining, at customized na suporta sa pagmamanupaktura.

Kung naghahanap ka ng high-precision na mga bahagi ng graphite na angkop para sa mga proseso ng hermetic sealing ng GTMS/CTMS, o nangangailangan ng pagtutugma ng materyal, structural optimization, at sample validation, mangyaring huwag mag-atubiling makipag-ugnayan sa VeTek engineering team. Bibigyan ka namin ng one-stop na teknikal na suporta mula sa pagpili ng materyal hanggang sa precision manufacturing.

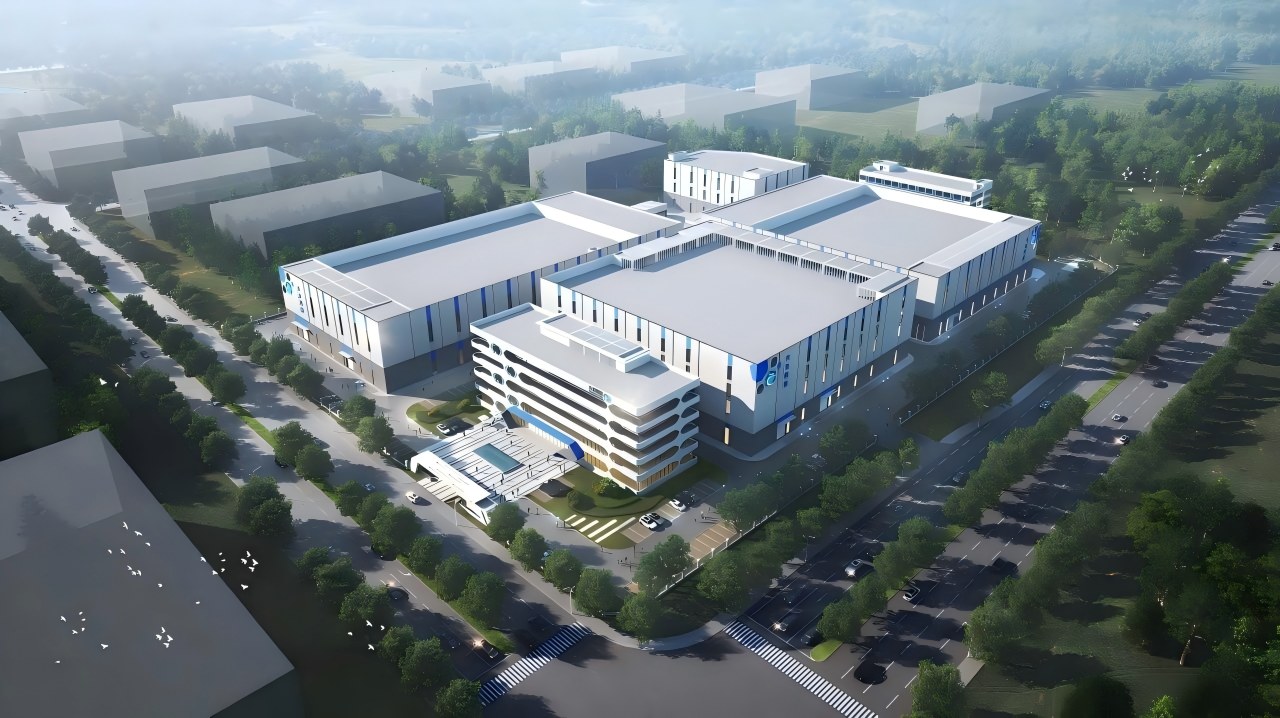

Figure 4 - Panoramic View ng VeTek Special Materials R&D at Precision Manufacturing Base
