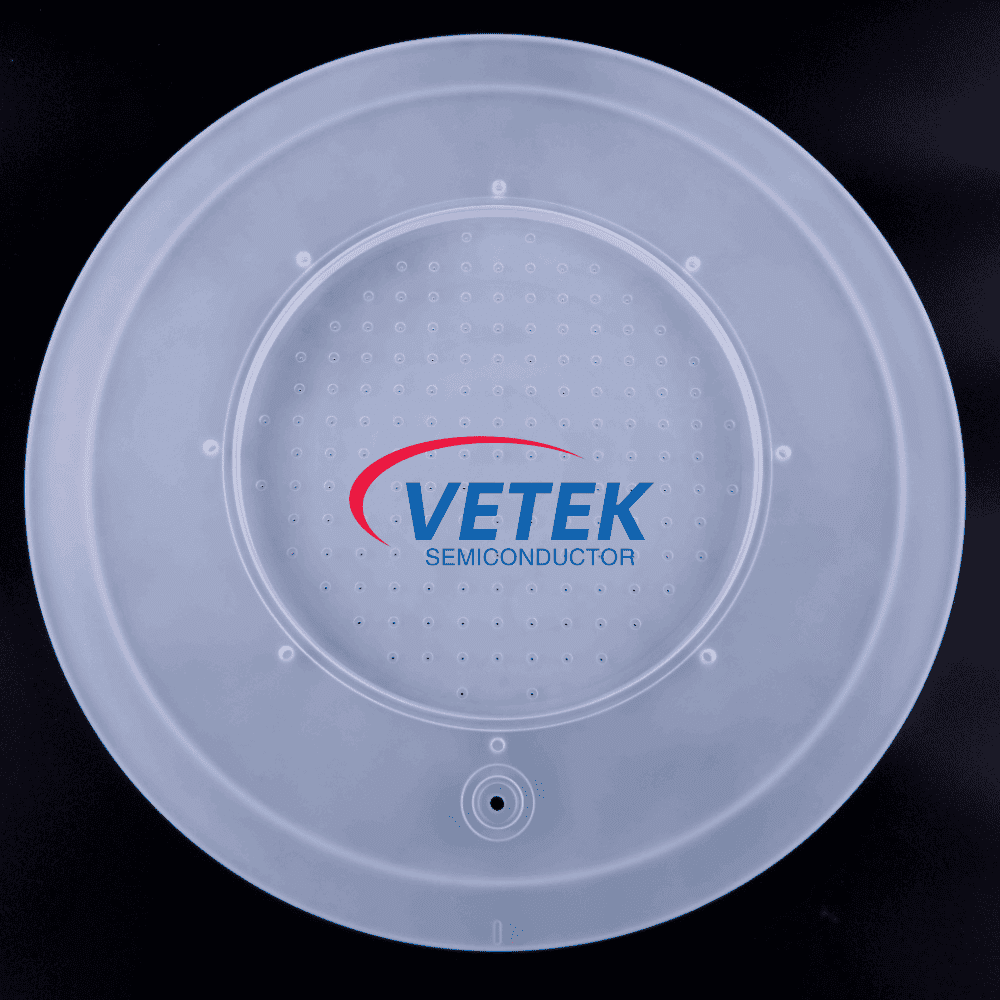

Quartz Gas Distribution Plate

Ang mga plate ng pamamahagi ng gas ng Quartz, na kilala rin bilang quartz showerheads, ay mga kritikal na sangkap sa katha ng semiconductor. Ang pag-agaw ng pambihirang kadalisayan, paglaban sa mataas na temperatura, at paglaban ng kaagnasan ng kuwarts, ang mga plato na ito ay nagsisiguro ng isang pantay at matatag na daloy ng mga gas gas papunta sa ibabaw ng wafer. Ang tumpak na paghahatid na ito ay mahalaga para sa pagpapanatili ng kalidad at pagkakapareho ng mga na -deposito na pelikula o mga tampok na etched.

Mga pangunahing tampok ng high-kadalisayan fused quartz

● Materyal: 99.99%High-Purity Fused Quartz

● Mataas na paglaban sa temperatura: Nakatatag ng mga temperatura sa itaas ng 1000 ℃

● Paglaban sa kaagnasan: Napakahusay na tibay laban sa mga gas gas at mga kapaligiran sa plasma

● Pag -agos ng gasolina: Unipormeng pamamahagi ng micro-hole para sa pinakamainam na paghahatid ng gas at pagkakapareho ng pag-aalis

● napapasadyang disenyo: Laki, pattern ng butas, at mga tampok na pag -mount ay maaaring maiayon para sa mga tiyak na modelo ng kagamitan

Mga pangunahing papel sa pagmamanupaktura ng semiconductor

1. PHYSICAL VAPOR DEPOSITION (PVD) & Chemical Vapor Deposition (CVD)

Papel: Sa mga proseso ng PVD at CVD, ang plate ng pamamahagi ng gas ay tumpak na nagdidirekta ng mga reaktibo na gas (hal., Silane, ammonia, oxygen) o mga nauna sa wafer upang makabuo ng isang nais na manipis na pelikula.

Mga tiyak na gamit:

● Kontrol ng pagkakapareho: Ang tumpak na inhinyero ng mga micro-hole ng plato ay matiyak na ang daloy ng gas at konsentrasyon ay pantay sa buong buong ibabaw ng wafer. Mahalaga ito para sa pagdeposito ng mga pelikula na may pare -pareho na kapal at pagganap.

● Pag -iwas sa kontaminasyon: Pinipigilan ng mataas na kadalisayan ng kuwarts ang plato mula sa pagtugon sa mga proseso ng gas o paglabas ng mga impurities. Pinapanatili nito ang kadalisayan ng pelikula at pinipigilan ang mga depekto sa ibabaw ng wafer.

2. Plasma na Pinahusay na Chemical Vapor Deposition (PECVD)

Papel: Sa PECVD, ang quartz showerhead ay hindi lamang naghahatid ng mga reaktibo na gas ngunit gumaganap din bilang isang elektrod para sa henerasyon ng plasma.

Mga tiyak na gamit:

● Pag-aapoy ng Plasma: Ang showerhead ay karaniwang konektado sa isang mapagkukunan ng radio-frequency (RF) upang makabuo ng isang plasma. Ang mga particle ng high-energy sa loob ng plasma ay nagtataguyod ng agnas ng mga gas na reaksyon, na nagpapagana ng pag-aalis ng pelikula sa mas mababang temperatura.

● katatagan ng thermal: Ang Quartz ay nagpapakita ng mahusay na katatagan ng thermal, na pinapayagan itong mapaglabanan ang kapaligiran ng plasma na may mataas na temperatura. Makakatulong ito na mapanatili ang isang pantay na temperatura sa loob ng silid ng proseso, karagdagang tinitiyak ang kalidad ng pelikula at pagkakapare -pareho.

3. Dry etching

Papel: Sa dry etching, ang plate ng pamamahagi ng gas ay nagpapakilala ng mga reaktibo na mga gas ng etching (hal., Fluorocarbons, klorin) sa silid ng etch.

Mga tiyak na gamit:

● Etch Uniformity: Tinitiyak ng plato ang isang pantay na daloy at konsentrasyon ng mga gas ng etch, na ginagarantiyahan ang pare -pareho ang lalim ng etch at profile sa buong wafer. Mahalaga ito para sa pagkamit ng tumpak na mga pattern na kinakailangan para sa mga advanced na aparato ng semiconductor.

● Paglaban sa kaagnasan: Ang malakas na mga katangian ng etch gas ay nangangailangan ng isang matibay na materyal. Ang mataas na pagtutol ng kaagnasan ng Quartz ay nagpapalawak ng habang buhay ng showerhead at binabawasan ang panganib ng mga pagkagambala sa proseso.

4. Paglilinis ng Wafer

Papel: Sa mga tiyak na proseso ng paglilinis ng wafer, ang isang quartz gas distribution plate ay ginagamit upang maihatid ang paglilinis ng mga gas (hal., Ozone, ammonia) na pantay sa ibabaw ng wafer upang alisin ang mga nalalabi o kontaminado.

Mga tiyak na gamit:

● Patuloy na paglilinis: Tinitiyak ng plato na ang paglilinis ng mga gas ay umabot sa bawat bahagi ng wafer, na nagpapagana ng isang masusing at pantay na proseso ng paglilinis.

● Kakayahang kemikal: Ang pagiging tugma ng Quartz na may malawak na hanay ng paglilinis ng mga kemikal ay pinipigilan ang mga reaksyon at pinapanatili ang kadalisayan at pagiging epektibo ng proseso ng paglilinis.
