Ang application ng mga sangkap ng quartz sa kagamitan sa semiconductor

Mga Produkto ng Quartzay malawakang ginagamit sa proseso ng pagmamanupaktura ng semiconductor dahil sa kanilang mataas na kadalisayan, paglaban sa mataas na temperatura, at malakas na katatagan ng kemikal.

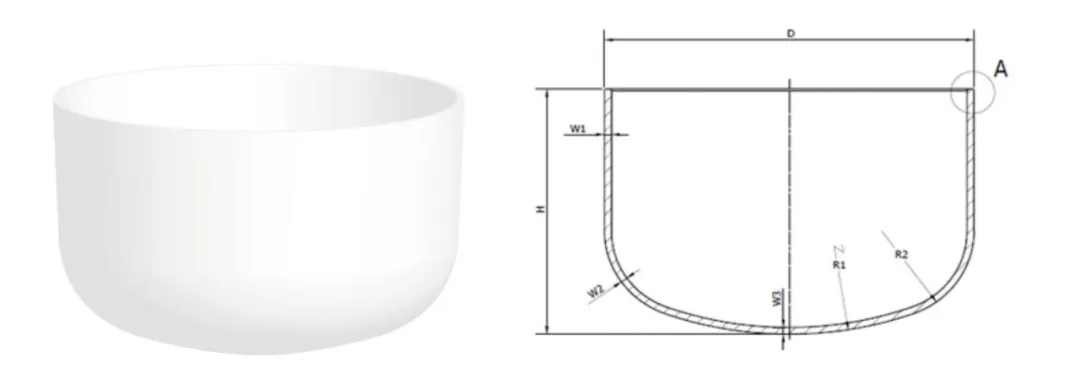

1.Quartz Crucible

Application - Ginagamit ito para sa pagguhit ng monocrystalline silikon rods at ito ay isang pangunahing maubos sa paggawa ng silikon wafer.

Quartz cruciblesay gawa sa mataas na halaga ng quartz buhangin (4N8 grade pataas) upang mabawasan ang kontaminasyon ng mga impurities ng metal. Dapat itong magkaroon ng mataas na temperatura na katatagan (natutunaw na punto> 1700 ° C) at isang mababang koepisyent ng pagpapalawak ng thermal. Ang Quartz Crucibles sa patlang ng semiconductor ay pangunahing ginagamit para sa paggawa ng mga silikon na solong kristal. Ang mga ito ay maaaring maubos na mga lalagyan ng kuwarts para sa pag -load ng polycrystalline silikon na hilaw na materyales at maaaring nahahati sa mga uri ng parisukat at bilog. Ang mga parisukat ay ginagamit para sa paghahagis ng mga polycrystalline silikon na ingot, habang ang mga bilog ay ginagamit para sa pagguhit ng monocrystalline silikon rod. Maaari itong makatiis ng mataas na temperatura at mapanatili ang katatagan ng kemikal, tinitiyak ang kadalisayan at kalidad ng mga solong kristal na silikon.

2. Mga tubo ng hurno ng kuwarts

Quartz tubesay malawakang ginagamit sa industriya ng semiconductor dahil sa kanilang mga katangian tulad ng paglaban sa mataas na temperatura (ang pangmatagalang temperatura ng operating ay maaaring umabot sa higit sa 1100 ° C), ang paglaban sa kaagnasan ng kemikal (matatag maliban sa ilang mga reagents tulad ng hydrofluoric acid), mataas na kadalisayan (ang nilalaman ng impursy ay maaaring maging mas mababa sa ppm o kahit na antas ng PPB), at mahusay na ilaw na pagpapadala (lalo na laban sa ultraviolet rays). Ang mga pangunahing sitwasyon ay puro sa maraming mga pangunahing proseso ng mga link ng paggawa ng wafer.

Pangunahing Mga Link ng Application:pagsasabog, oksihenasyon, CVD (pag -aalis ng singaw ng kemikal)

Layunin:

• Pagkakalat ng tubo: Ginamit sa mga proseso ng pagsasabog ng mataas na temperatura, nagdadala ito ng mga wafer ng silikon para sa doping.
• Tube ng pugon: Sinusuportahan ang mga bangka ng kuwarts sa hurno ng oksihenasyon para sa paggamot ng mataas na temperatura na oksihenasyon.

Mga Tampok ：

Dapat itong matugunan ang mga kinakailangan ng mataas na kadalisayan (metal ion ≤1ppm) at paglaban sa mataas na temperatura na pagpapapangit (sa itaas ng 1200 ° C).

3. Quartz Crystal Boat

Depende sa iba't ibang kagamitan, nahahati ito sa mga vertical at pahalang na uri. Depende sa iba't ibang mga linya ng paggawa ng tela, ang saklaw ng laki ay 4 hanggang 12 pulgada. Sa paggawa ng semiconductor ICS,Quartz Crystal Boatsay pangunahing ginagamit sa mga proseso ng paglipat ng wafer, paglilinis at pagproseso. Bilang mataas na kadalisayan at mataas na temperatura na lumalaban sa wafer carriers, gumaganap sila ng isang kailangang-kailangan na papel. Sa proseso ng pagsasabog o oksihenasyon ng tubo ng pugon, maraming mga wafer ang inilalagay sa mga quartz crystal boat at pagkatapos ay itinulak sa tubo ng pugon para sa paggawa ng batch.

Ang mga iniksyon sa semiconductors ay pangunahing ginagamit para sa tumpak na pagdadala ng mga gas o likidong materyales at inilalapat sa maraming mga pangunahing link na link tulad ng manipis na pag -aalis ng pelikula, etching, at doping.

Sa proseso ng paglilinis ng silikon transistor at integrated circuit production, ginagamit ito upang magdala ng mga wafer ng silikon at kailangang maging acid at alkali na lumalaban upang matiyak na ang mga wafer ng silikon ay hindi nahawahan sa panahon ng proseso ng paglilinis.

6. Quartz Flanges, Quartz Rings, Focus Rings, atbp

Ginagamit ito sa mga proseso ng semiconductor etching, na sinamahan ng iba pang mga produkto ng kuwarts upang makamit ang isang selyadong proteksyon ng lukab, malapit na nakapalibot sa wafer, na pumipigil sa iba't ibang uri ng kontaminasyon sa panahon ng proseso ng pagmamanupaktura ng etching, at paglalaro ng isang proteksiyon na papel.

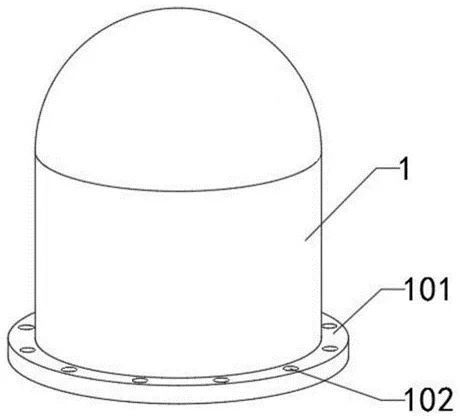

Quartz Bell Jarsay mga pangunahing sangkap na karaniwang ginagamit sa industriya ng semiconductor, na nagtatampok ng paglaban sa mataas na temperatura, paglaban ng kaagnasan, at mataas na ilaw na transmittance.Polysilicon Reduction Furnace Cover: Ang quartz bell cover ay pangunahing ginagamit bilang pagbabawas ng takip ng pugon para sa polysilicon. Sa paggawa ng polysilicon, ang mataas na kadalisayan na trichlorosilane ay halo-halong may hydrogen sa isang tiyak na proporsyon at pagkatapos ay ipinakilala sa pagbawas ng hurno na nilagyan ng isang takip ng quartz bell, kung saan ang isang reaksyon ng pagbawas ay nangyayari sa conductive silikon core upang magdeposito at bumubuo ng polysilicon.

8. Quartz basa na tanke ng paglilinis

Yugto ng Application: Basa na paglilinis ng mga wafer ng silikon

Paggamit: Ginagamit ito para sa paghuhugas ng acid (HF, H₂SO₄, atbp.) At paglilinis ng ultrasonic.

Mga Tampok: Malakas na katatagan ng kemikal at paglaban sa malakas na kaagnasan ng acid.

9. Botelya ng Koleksyon ng Quartz Liquid

Ang bote ng koleksyon ng likido ay pangunahing ginagamit para sa pagkolekta ng basurang likido o natitirang likido sa proseso ng basa na paglilinis

Sa panahon ng basa na proseso ng paglilinis ng mga wafer (tulad ng paglilinis ng RCA, paglilinis ng SC1/SC2), ang isang malaking halaga ng ultrapure na tubig o reagents ay kinakailangan upang banlawan ang mga wafer, at pagkatapos ng paglawak, ang natitirang likido na naglalaman ng mga impurities sa bakas ay gagawin. Matapos ang ilang mga proseso ng patong (tulad ng photoresist coating), magkakaroon din ng labis na likido (tulad ng likidong basura ng photoresist) na kailangang makolekta.

Ang pag-andar ng mga bote ng koleksyon ng quartz na likido ay ginagamit upang malapit na mangolekta ng mga natitirang o basura na likido, lalo na sa "hakbang na paglilinis ng high-precision" (tulad ng pre-paggamot na yugto ng wafer na ibabaw), kung saan ang natitirang likido ay maaari pa ring maglaman ng isang maliit na halaga ng mga high-value reagents o impurities na nangangailangan ng kasunod na pagsusuri. Ang mababang kontaminasyon ng mga bote ng kuwarts ay maaaring maiwasan ang natitirang likido mula sa muling pagsasaayos, pagpapadali sa kasunod na pagbawi (tulad ng reagent na paglilinis) o tumpak na pagtuklas (tulad ng pagsusuri ng nilalaman ng karumihan sa natitirang likido).

Bilang karagdagan, ang mga maskara ng kuwarts na gawa sa mga materyales na sintetiko na quartz ay inilalapat sa photolithography bilang "negatibo" ng mga machine machine para sa paglipat ng pattern. At ang quartz crystal oscillator na ginamit sa manipis na pag -aalis ng pelikula (PVD, CVD, ALD) upang masubaybayan ang kapal ng manipis na pelikula at matiyak ang pagkakapareho ng pag -aalis, bukod sa maraming iba pang mga aspeto, ay hindi detalyado sa artikulong ito.

Sa konklusyon, ang mga produkto ng Quartz ay halos naroroon sa buong proseso ng paggawa ng semiconductor, mula sa paglaki ng monocrystalline silikon (quartz crucibles) hanggang sa photolithography (quartz mask), etching (quartz singsing), at manipis na pag -aalis ng pelikula (quartz crystal oscillator), na ang lahat ay umaasa sa kanilang mahusay na pisikal at kemikal na mga katangian. Sa ebolusyon ng mga proseso ng semiconductor, ang mga kinakailangan para sa kadalisayan, paglaban sa temperatura at dimensional na kawastuhan ng mga materyales sa kuwarts ay higit na mapahusay.
