Wafer Chuck
  • Wafer ChuckWafer Chuck

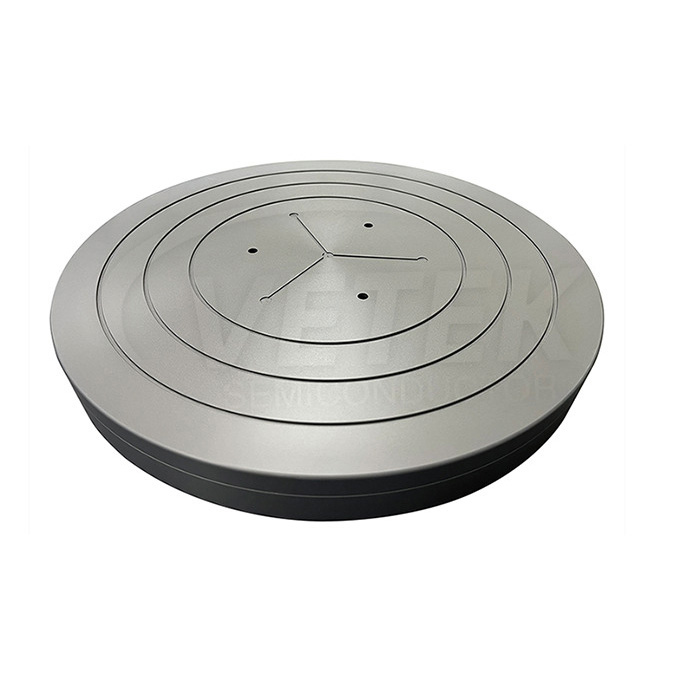

Wafer Chuck

Wafer chunk isang wafer clamping tool sa semiconductor process at malawakang ginagamit sa PVD, CVD, etch at iba pang proseso.Vetek semiconductor's wafer chuck play pivotal roles sa semiconductor production, pagpapagana ng mabilis, mataas na kalidad na output. Sa paggawa ng in-house, mapagkumpitensyang pagpepresyo, at matatag na suporta ng R&D, ang Vetek Semiconductor ay nangunguna sa mga serbisyo ng OEM/ODM para sa mga sangkap na katumpakan.Looking pasulong sa iyong pagtatanong.

Bilang propesyonal na tagagawa, nais ng Vetek Semiconductor na bigyan ka ng SiC coated Wafer Chuck.

Ang Vetek Semiconductor ay humahawak ng sertipikasyon ng ISO9001 na sumasaklaw sa pag -unlad at paggawa ng isang buong hanay ng mga sangkap para sa mga aparato ng semiconductor. Kasama sa mga sangkap na ito ang mga kagamitan sa proseso, kagamitan sa pag -aalis, kagamitan sa inspeksyon, semiconductor wafer chuck, daloy ng metro, silid, mga sistema ng pagpapagaling tulad ng mga plato, bloke, shaft, roller, atbp. Mga Tagagawa ng Kagamitan), Nagbibigay ang Vetek Semiconductor

Ang Vetek Semiconductor's Wafer Chuck ay isang phased na bahagi ng wafer final inspeksyon na kagamitan sa semiconductor wafer na proseso ng proseso ng paggawa. Sa pamamagitan ng sistematikong kontrol ng kalidad at sistema ng inspeksyon, ang mabilis, mataas na kalidad at mapagkumpitensyang produksiyon ay nakamit. Ang pag -optimize ng gastos ay nakamit sa pamamagitan ng estratehikong pagsasama ng aming imprastraktura ng produksyon at pakikipagtulungan sa mga tagagawa ng domestic at international espesyalista para sa mga materyales, sangkap, module at kagamitan.

Ang semiconductor wafer chuck ng Vetek Semiconductor ay ginagamit sa mga kagamitan sa pag-detect ng wafer, gamit ang mga pamamaraan ng high-precision na machining at teknolohiya ng disenyo upang matiyak na ang flatness ng vacuum wafer chuck ay mas mababa sa 3 μm. Ang maselang diskarte na ito ay ginagarantiyahan ang mahusay na pagganap at katumpakan sa inspeksyon ng wafer.

Kalamangan ng Vetek Semiconductor Core:

1. Paggawa sa sarili nating pabrika

2. Direktang produksiyon/pamamahagi sa matapat na presyo.

3. Ang panloob na R & D center ay nagbibigay ng kalidad ng pagpapabuti at suporta sa pag-unlad, at aktibong nakikilahok sa negosyo at pambansang proyekto ng suporta sa pananaliksik para sa lokalisasyon ng mga bahagi.

4.OEM / ODM


Mga pangunahing pisikal na katangian ng CVD SiC coating:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Mga pangunahing pisikal na katangian ng CVD sic coating
Ari-arian Karaniwang halaga
Istraktura ng kristal FCC β phase polycrystalline, higit sa lahat (111) oriented
Densidad 3.21 g/cm³
Tigas 2500 Vickers tigas(500g load)
Laki ng butil 2 ~ 10mm
Kadalisayan ng kemikal 99.99995%
Kapasidad ng init 640 j · kg-1· K-1
Temperatura ng Sublimation 2700 ℃
Flexural na Lakas 415 MPa RT 4-point
Modulus ni Young 430 Gpa 4pt bend, 1300℃
Thermal conductivity 300w · m-1· K-1
Thermal Expansion(CTE) 4.5 × 10-6K-1


Mga tindahan ng produksyon:

VeTek Semiconductor Production Shop


Pangkalahatang-ideya ng chain ng industriya ng semiconductor chip epitaxy:

Overview of the semiconductor chip epitaxy industry chain


Mga Hot Tags: Wafer Chuck
