PZT Piezoelectric Wafers: High-Performance Solutions para sa Next-Gen MEMS

Sa panahon ng mabilis na ebolusyon ng MEMS (Micro-Electromechanical Systems), ang pagpili ng tamang piezoelectric na materyal ay isang make-or-break na desisyon para sa performance ng device. PZT (Lead Zirconate Titanate) thin-film wafers ang lumabas bilang pangunahing pagpipilian kaysa sa mga alternatibo tulad ng AlN (Aluminum Nitride), na nag-aalok ng mahusay na electromechanical coupling para sa mga cutting-edge na sensor at actuator.

Nagbibigay ang Vetek Semiconductor ng nangunguna sa industriya ng PZT-on-Si/SOI na mga wafer. Gamit ang advanced na thin-film deposition, naghahatid kami ng pambihirang pagkakapareho ng pelikula at mala-kristal na kalidad, partikular na inengineered para malampasan ang mga karaniwang hadlang sa industriya tulad ng pagkapagod ng pelikula at pagkasira ng pagganap.

Pangunahing Arkitektura: Ang Synergy ng Pt at PZT

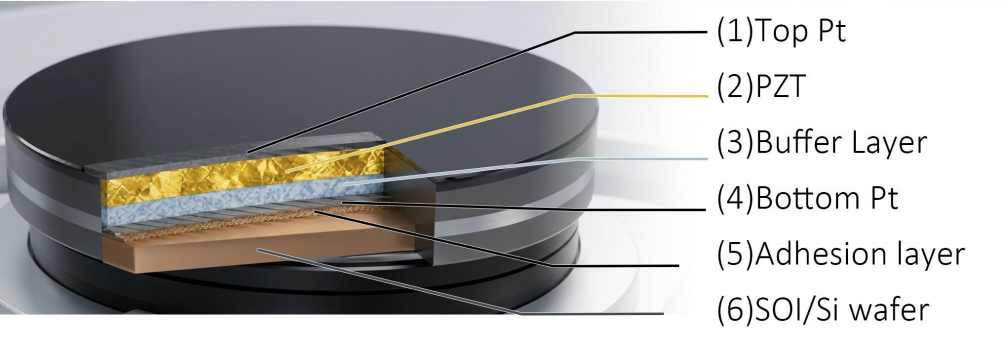

Ang integridad ng multi-layer stack ay mahalaga sa pagganap ng ferroelectric. Gumagamit ang aming mga wafer ng precision-engineered stack ng mga metallic electrodes at ceramic thin films:

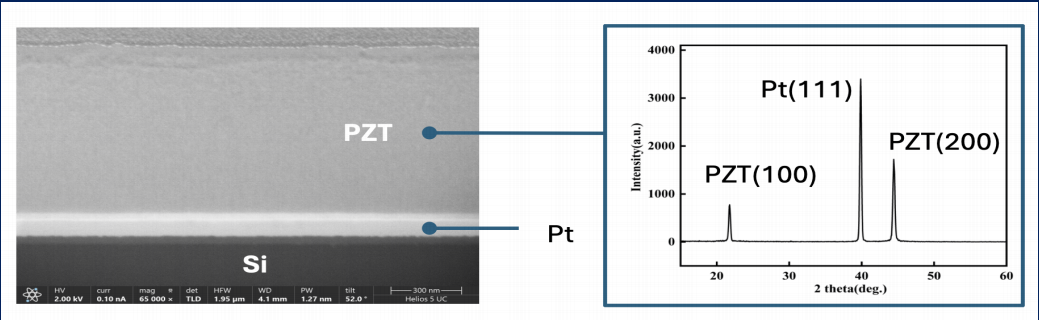

• Ang PZT Piezoelectric Core:Nakatuon ang aming proseso sa mahigpit na kontrol ng oryentasyong kristal. Ayon kay Muralt (2000), ang PZT na may (100) o (001) na ginustong oryentasyon ay nagbubunga ng mas mataas na longitudinal piezoelectric constant. Tinitiyak ng na-optimize na deposition ng Vetek ang isang malakas na (100) na oryentasyon, na nagpapagana ng napakalaking output ng enerhiya kahit na sa mga kapal ng antas ng micron.
• Ang Kritikal na Pt Electrode Layer:Ang Platinum (Pt) ay nagsisilbing parehong de-koryenteng conduit at ang template ng paglago para sa PZT. Kilala sa mataas na kondaktibiti at thermal stability nito sa mga kapaligirang mayaman sa oxygen, ang Pt ay ang pamantayang ginto ng industriya para sa mga ilalim na electrodes (Takahashi et al., 1994). Pinapanatili namin ang ultra-low surface roughness (Ra <= 1.0 nm) upang magbigay ng perpektong interface para sa PZT nucleation.
• Pinagsamang Mga Layer ng Buffer:Upang sugpuin ang elemental diffusion sa pagitan ng PZT at ng Silicon substrate, isinasama namin ang isang precision na Buffer Layer system. Ang mga layer na ito ay kumikilos bilang isang pisikal na hadlang at stress-buffer, na pumipigil sa delamination ng pelikula at tinitiyak ang mekanikal na pagiging maaasahan ng buong wafer sa panahon ng kumplikadong pag-ukit ng MEMS.

Target na Aplikasyon: Saan Ginagamit ang PZT?

Ang mga PZT na wafer na may mataas na pagganap ay mahalaga para sa mga application na nangangailangan ng tumpak na mechanical-to-electrical sensing o electrical-to-mechanical actuation:

• Consumer Electronics (PMUT):Kasama sa mga Target na Kliyente ang mga tagagawa ng smartphone module at mga biometric na kumpanya ng seguridad. Use Case: Ang mga PZT film ay bumubuo ng mga high-frequency na ultrasonic wave para sa under-display na fingerprint sensing. Kung ikukumpara sa mga legacy na solusyon, ang mga PMUT na nakabase sa PZT ay nag-aalok ng mas malalim na penetration at mas mataas na resolution (Akbari et al., 2016), na nagbibigay-daan sa secure na 3D biometric authentication.
• Telecmmunications (RF MEMS):Kasama sa mga Target na Kliyente ang mga RF front-end chip designer at 5G/6G infrastructure provider. Use Case: Paggamit ng mataas na electromechanical coupling coefficient ng PZT para gumawa ng mga tunable na filter. Pinaliit nito ang pagkawala ng signal at pinapalawak ang bandwidth, na mahalaga para sa pamamahala ng spectrum congestion sa mga 5G network.
• Industrial Printing:Kasama sa mga Target na Kliyente ang mga industriyal na inkjet printer manufacturer at flexible display (OLED) na gumagawa. Use Case: Ang PZT wafers ay micro-machined sa napakabilis na actuator. Sa pamamagitan ng pag-deform kaagad ng ink chamber, nakakamit nila ang pico-liter precision fluid dispensing, isang pundasyon para sa pagmamanupaktura ng OLED at high-res na 3D printing.
• Pangangalaga sa kalusugan:Kasama sa mga Target na Kliyente ang R&D ng medikal na device at mga handheld ultrasound startup. Use Case: Driving Intravascular Ultrasound (IVUS) probes para sa internal imaging. Ito rin ay nagsisilbing puso ng mataas na kahusayan, tahimik na mga medikal na nebulizer para sa naka-target na paghahatid ng gamot.
• Automotive:Kasama sa mga Target na Kliyente ang mga nagbibigay ng autonomous na solusyon sa pagmamaneho at mga developer ng HMI ng smart cockpit. Use Case: Pinapalawak ang hanay ng pagtuklas ng mga automotive ultrasonic sensor. Bukod pa rito, nagbibigay ito ng Haptic Feedback sa mga touchscreen, na ginagaya ang tactile feel ng mga pisikal na button.

Bakit Pumili ng Vetek Semiconductor?

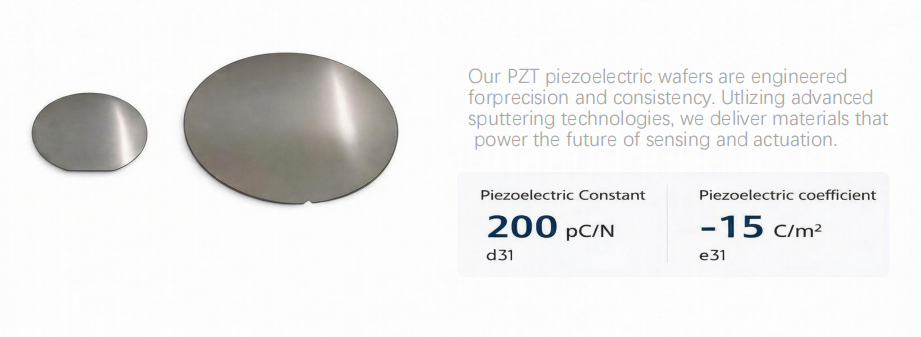

• Mga Superior na Parameter:Ang piezoelectric constant na d31 ay karaniwang umaabot sa 200 pC/N, na may e31 coefficient na stable sa -15 C/m2.
• Maraming Gamit na Substrate:Available sa 6-inch at 8-inch na format, kabilang ang high-resistivity SOI substrates (> 5000 ohm/cm).
• Pasadyang Pag-customize:Sinusuportahan namin ang Customer Supplied Wafers (Foundry Service) at maaaring i-customize ang ratio ng kapal ng PZT at Pt layer upang tumugma sa iyong partikular na mga kinakailangan sa dalas ng resonance.

May-akda:Sera Lee

Akademikong Sanggunian:

[1] Muralt, P. (2000). "Mga manipis na pelikula ng PZT para sa mga microsensor at actuator: mga problema at pag-unlad."Journal ng Micromechanics at Microengineering.

[2] Trolier-McKinstry, S., et al. (2018). "Mga Piezoelectric Thin Films para sa MEMS."Taunang Pagsusuri ng Mga Materyal na Pananaliksik.

[3] Akbari, M., et al. (2016). "Piezoelectric Micromachined Ultrasonic Transducers (pMUTs) para sa Medical Imaging."Sa Piezoelectric MEMS Resonators.
