Hilahin ang silikon na solong kristal na jig
  • Hilahin ang silikon na solong kristal na jigHilahin ang silikon na solong kristal na jig

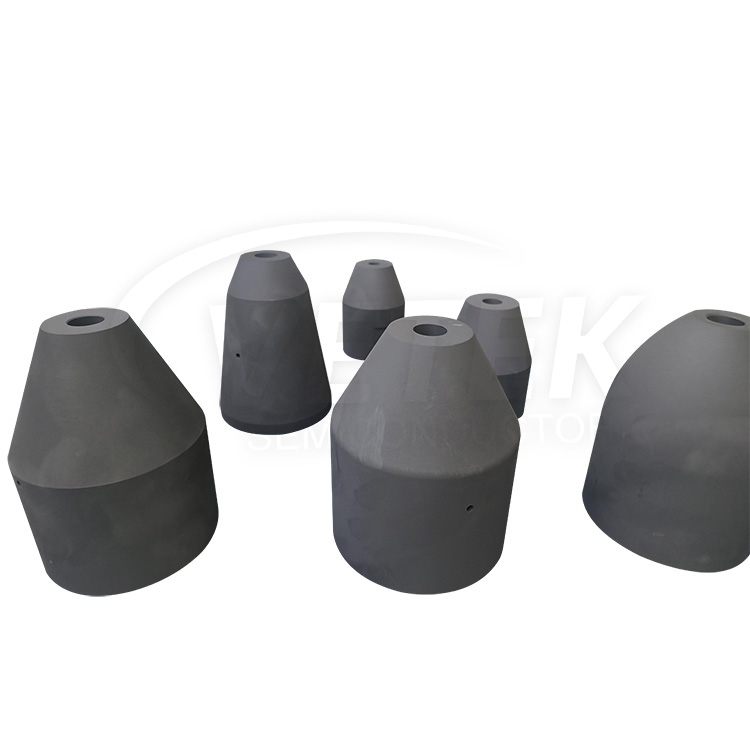

Hilahin ang silikon na solong kristal na jig

Ang Pull Silicon Single Crystal Jig ay idinisenyo upang matiyak ang kadalisayan ng mga wafer at tumpak na kontrol ng mga mainit na zone sa panahon ng pagkikristal, na nag-aalok ng napapanatiling at mahusay na mga solusyon para sa industriya ng photovoltaic.Veteksemicon ay inaasahan ang pagtatakda ng pangmatagalang pakikipagtulungan sa iyo.

Ang produktong kalamangan ng Veteksemicon pull silikon solong kristal na jig ay idinisenyo para sa monocrystallic silikon na paghila ng pamamaraan ng CZ sa industriya ng PV. Maligayang pagdating sa pagtatanong sa amin.


Mga pangunahing pag -andar at mga teknikal na highlight


●  Ultra mataas na kontrol ng kadalisayan

Ayon sa mga pangangailangan ng customer, magbigay ng photovoltaic o semiconductor grade materials, nilalaman ng karumihan <5ppm, upang matiyak ang kadalisayan ng monocrystal silikon hanggang sa mga pamantayang elektronikong grado (GB/T 12963)

●  Matalinong pamamahala ng patlang ng temperatura

7 zone independiyenteng sistema ng control control, ± 0.5 ℃ kontrol ng kawastuhan, Suportahan ang CZ/FZ Dalawang Crystal Growth Mode Libreng Paglipat (Ang mga dinamikong pagpapakita ng mga pagbabago sa curve ng temperatura, mapahusay ang paggunita)

●  Mahabang buhay ng serbisyo

Sa teknolohiyang pinagsama-samang teknolohiya ng multi-layer, ang isang solong amag ay maaaring makumpleto ang 3000+ kristal na paghila ng mga siklo, na binabawasan ang mga gastos sa pagpapanatili ng 60%


Karaniwang senaryo ng aplikasyon


● Malaking laki ng wafer sa itaas ng 8 pulgada: Espesyal na disenyo ng thermal field upang matugunan ang mga pangangailangan ng 300mm diameter na paglaki ng kristal

● Photovoltaic n-type monocrystalline silikon wafer: control ng nilalaman ng oxygen <12ppma, na angkop para sa proseso ng baterya ng topcon

● Compound semiconductor R&D: katugma sa GAAs, SIC at iba pang paghahanda ng materyal na semiconductor na pangatlong henerasyon


Bakit piliin ang aming solusyon?


●  Tumpak na kontrol ng parameter

Pag-optimize ng solid-liquid interface morphology sa pamamagitan ng AI algorithm, dislocation density <500/cm² (semi standard verification)

●  Mabilis na kakayahan sa paghahatid

Suportahan ang mga pasadyang serbisyo: kumpletong kumpirmasyon sa pagguhit sa loob ng 5 araw ng pagtatrabaho → 30 araw na paghahatid

●  Global Service Network

Magbigay ng propesyonal na sentro ng serbisyo sa online, na nagbibigay ng 7 × 24 na oras


Mga tindahan ng produksiyon:

VeTek Semiconductor Production Shop

Pangkalahatang -ideya ng Semiconductor Chip Epitaxy Industry Chain:

Overview of the semiconductor chip epitaxy industry chain
