Bakit Pinahiran ng CVD TaC ang "High-Temperature Armor" sa Third-Generation Semiconductor

Ang kapaligiran sa loob ng isang SiC crystal growth furnace ay kabilang sa hindi gaanong mapagpatawad sa paggawa ng semiconductor: ang mga temperatura ay lumampas sa 2400°C, mataas ang mga konsentrasyon ng hydrogen at ammonia, at ang mga bahagi ng graphite ay palaging nasa panganib na malaglag ang mga particle at maglalabas ng mga dumi. Ang mga inhinyero ng proseso ay matagal nang naghahanap ng isang materyal na solusyon na maaaring sabay na makatiis ng matinding init, agresibong kimika, at kontaminasyon.

Tahimik na naging sagot ang CVD tantalum carbide (TaC) coating — na may melting point na 3880°C, 0.2μm/hr lang sa NH₃ at 0.1μm/hr sa H₂, at kritikal na antas ng impurity na sinusukat sa ppb. Gayunpaman, ang talagang nakakahimok dito ay kung ano ang nangyayari sa palapag ng produksyon: ang density ng micro-pipe na depekto ay bumaba ng higit sa 90%, ang kabuuang nilalaman ng karumihan ng kristal ay bumaba ng higit sa 70%, at ang resistivity ay tumataas ng isang factor na 2 hanggang 3.
Kaya paano eksaktong nakakamit ito ng TaC coating? Saan nagmumula ang mga pakinabang nito sa pagganap? Sa aling mga real-world na application ito naghahatid ng pinakamaraming halaga? At ano ang direksyon ng market heading? Ang artikulong ito ay sistematikong tinutuklasan ang mga teknikal na prinsipyo, pangunahing katangian, pangunahing sitwasyon ng aplikasyon, at mga uso sa industriya ng CVD TaC coating.

1. Ano ang CVD TaC Coating?

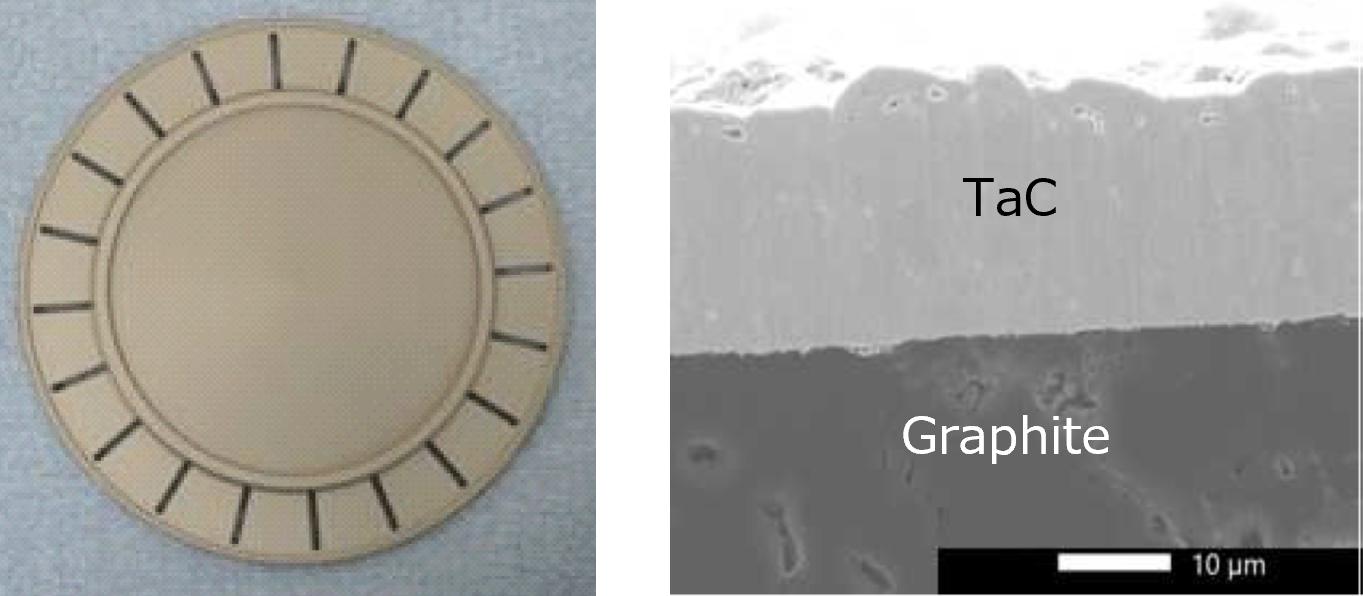

Sa esensya, ang CVD TaC coating ay isang protective layer ng tantalum carbide (TaC) — isang ceramic compound na may natatanging golden-yellow na anyo — na idineposito sa high-purity graphite substrates gamit ang chemical vapor deposition. Ang materyal mismo ay nagdadala ng kumbinasyon ng mga katangian na mahirap hanapin nang magkasama: isang melting point na 3880°C, tigas sa hanay na 15–19 GPa, malakas na chemical inertness, at isang paglaban sa kaagnasan na nananatili nang maayos sa mga kapaligiran ng agresibong proseso.

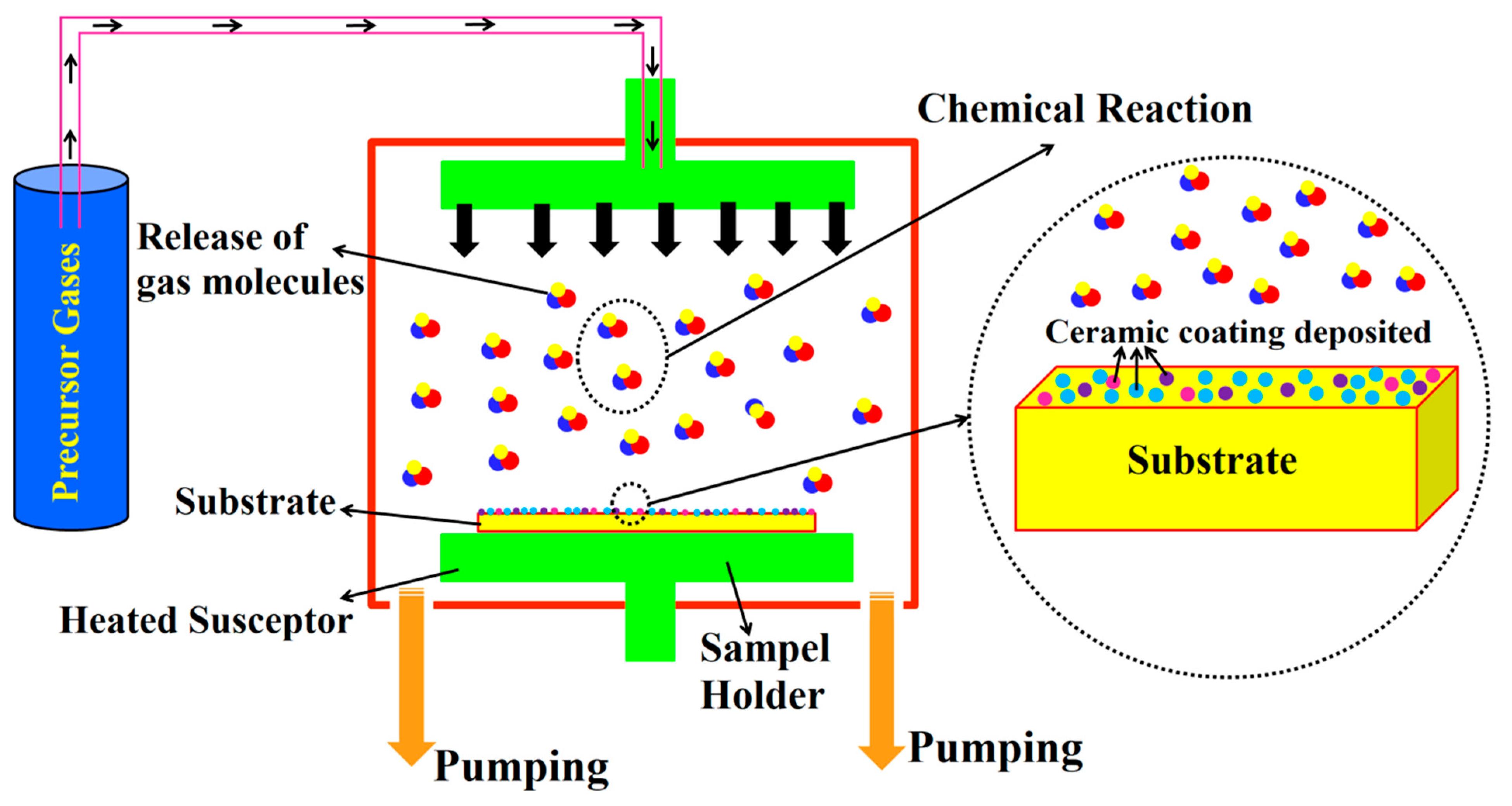

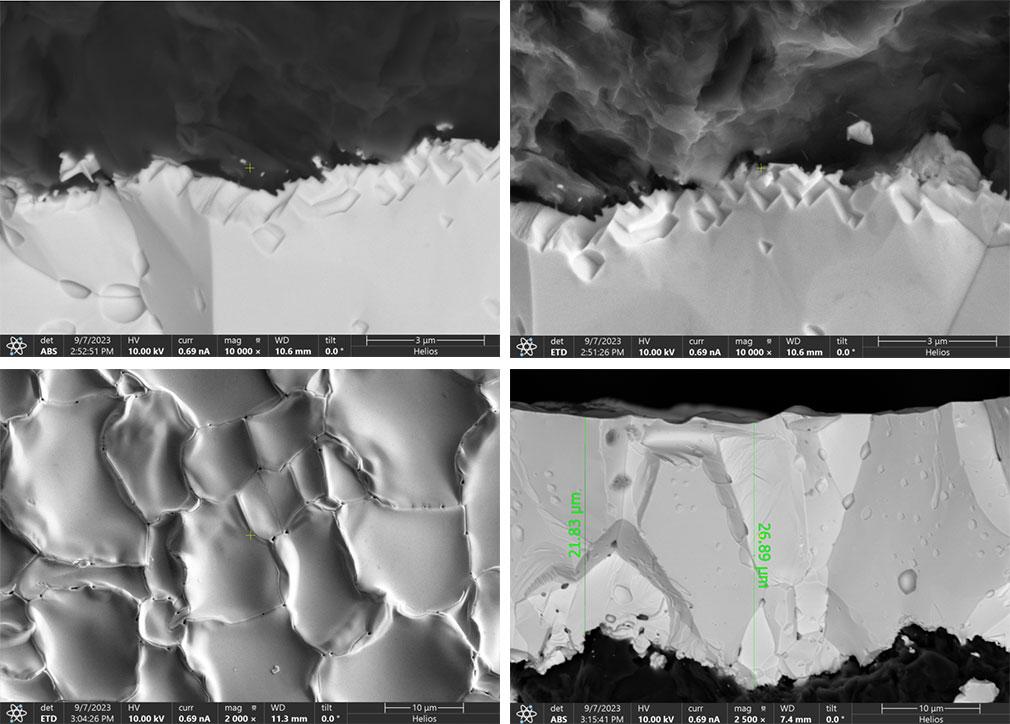

Kabilang sa iba't ibang paraan upang makagawa ng mga TaC coating, ang CVD ay nananatiling pinaka-mature na ruta. Ang karaniwang recipe, gaya ng detalyado, ay nagsisimula sa tantalum pentachloride (TaCl₅) at propylene (C₃H₆) bilang tantalum at carbon precursors, na dinadala ng argon at hydrogen sa isang heated chamber. Kapag ang singaw na TaCl₅ ay umabot sa ibabaw ng grapayt, ito ay sumisipsip at sumasailalim sa isang pagkakasunud-sunod ng mga reaksyon ng agnas at recombination. Ang mga anyo ay hindi lamang isang layer sa ibabaw, ngunit isang siksik, well-adhered coating na kapansin-pansing mas pare-pareho at compositionally nakokontrol kaysa sa kung ano ang maaaring makamit sa mga alternatibong pamamaraan tulad ng molten salt o sol-gel processing.

2. Mga Pangunahing Kalamangan sa Pagganap ng CVD TaC Coating

2.1 Napakataas na thermal stability
Ang CVD TaC coating ay natutunaw sa 3880°C, kaya nananatili itong structurally sound kahit na higit sa 2200°C. Ginagawa nitong angkop para sa hinihingi na mga proseso ng semiconductor tulad ng paglaki ng kristal ng SiC at MOCVD – mga lugar kung saan ang mga regular na coating ng SiC ay malamang na bumababa kapag masyadong mainit ang mga bagay.

2.2 Natitirang chemical corrosion resistance
Ang patong na ito ay mahusay na humahawak laban sa mga nakakaagnas na proseso ng gas tulad ng hydrogen, ammonia, chlorides, at silicon vapor. Kung ikukumpara sa mga SiC coatings, binabawasan nito ang pagkasira ng grapayt at kontaminasyon ng particle sa mga high-temperature na semiconductor na kapaligiran. Ang resulta? Mas mahusay na katatagan ng proseso at mas mataas na ani ng wafer.

2.3 Magandang mekanikal na tigas at thermal shock resistance
Ang CVD TaC coating ay matigas at malakas na nakakabit sa mga substrate ng grapayt, kaya mabagal itong nagsusuot at maayos na humahawak ng mga thermal shock. Maaari itong tumagal ng paulit-ulit na mabilis na pag-init at paglamig na mga siklo nang walang pag-crack o pagbabalat. Nangangahulugan iyon ng mas mahabang buhay ng bahagi at mas mabilis na mga rate ng ramp ng proseso.

2.4 Napakataas na kadalisayan at pagsugpo sa karumihan
Ang TaC coating ay may napakababang antas ng impurity at nagsisilbing solid diffusion barrier - pinipigilan nito ang mga contaminant mula sa paglipat palabas ng graphite substrate at papunta sa growth environment. Nakakatulong ito na mabawasan ang mga depekto sa kristal, pinapanatili ang mga impurities, at pinapabuti ang kalidad at resistivity ng mga SiC crystal.

3. Mga Karaniwang Sitwasyon ng Application ng CVD TaC Coating

3.1 SiC Single Crystal Growth (PVT Method)
Sa proseso ng paglago ng PVT ng mga solong kristal ng SiC, inilalapat ang TaC coating sa mga pangunahing bahagi ng graphite tulad ng mga crucibles, guide rings, at seed crystal holder. Pananaliksik ni Fan et al. ay nagpapahiwatig na ang TaC coating ay hindi lamang nagbibigay ng pisikal na proteksyon kundi pati na rin, sa pamamagitan ng mababang emissivity na mga katangian nito, kinokontrol ang gradient ng temperatura sa interface ng paglago ng kristal, pinapabuti ang pagkakapareho ng temperatura ng radial, pinapanatili ang SiC sublimation stoichiometry, pinipigilan ang paglipat ng impurity, at binabawasan ang pagkonsumo ng enerhiya. Pananaliksik ni Meng et al. sa Journal of Crystal Growth karagdagang nagpapatunay na ang crystal ingot na lumaki gamit ang isang crucible structure na may TaC-coated graphite relay ring at graphite paper ay nagpapakita ng mga superior na katangian sa crystal perfection at interface na hugis. Ang aktwal na mga sukat ay nagpapakita na ang diameter deviation ng mga crystal ingots na lumaki gamit ang TaC-coated crucibles ay ≤2%, at ang crystal surface flatness (RMS) ay napabuti ng 40%.

3.2 GaN/SiC Epitaxial Growth

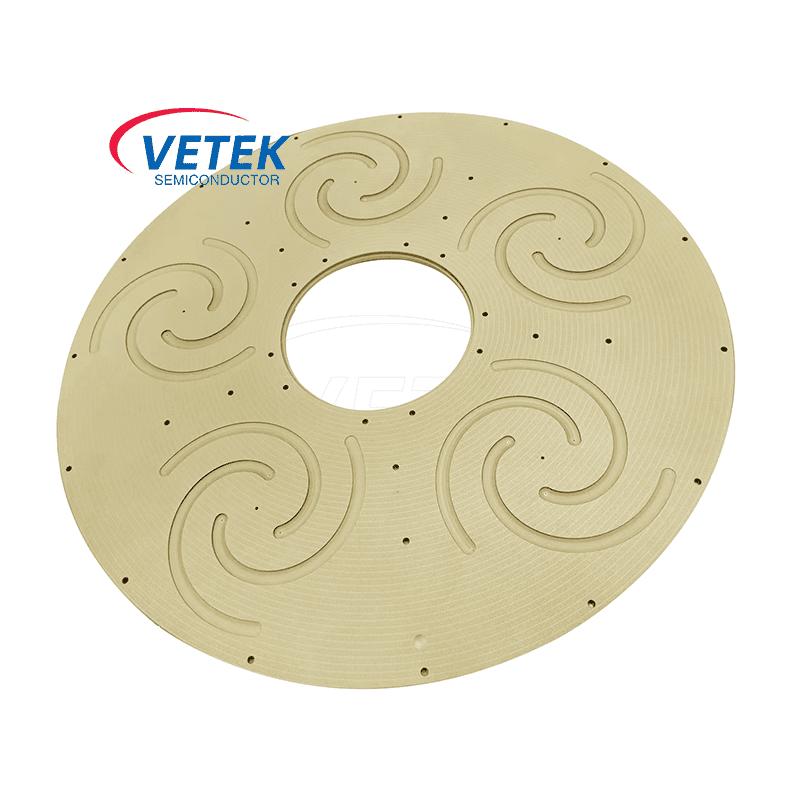

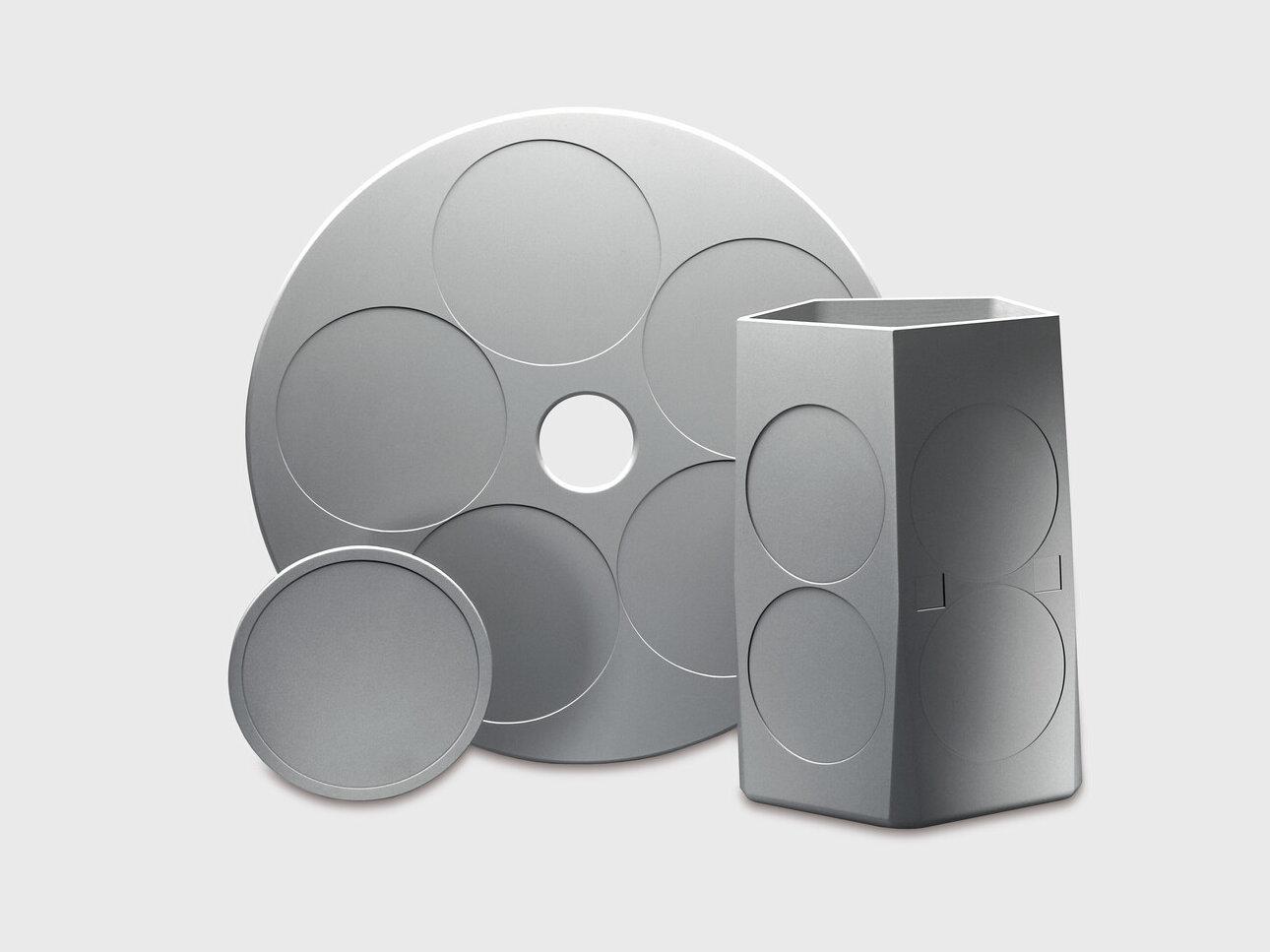

Sa mga silid ng reaksyon ng CVD para sa GaN at SiC epitaxy, malawakang inilalapat ang TaC coating sa mga bahagi tulad ng mga wafer carrier, satellite disc, nozzle, at sensor. Ang mga sangkap na ito ay kailangang gumana nang mahabang panahon sa mataas na temperatura at kinakaing unti-unti na mga kapaligiran, at ang TaC coating ay maaaring makabuluhang pahabain ang kanilang buhay ng serbisyo at mapabuti ang proseso ng ani. Sa MOCVD equipment tulad ng Aixtron G5, ang TaC coating ay napatunayang isang mahalagang materyal para sa pagtiyak ng katatagan ng proseso.

3.3 Mga Heater ng MOCVD System

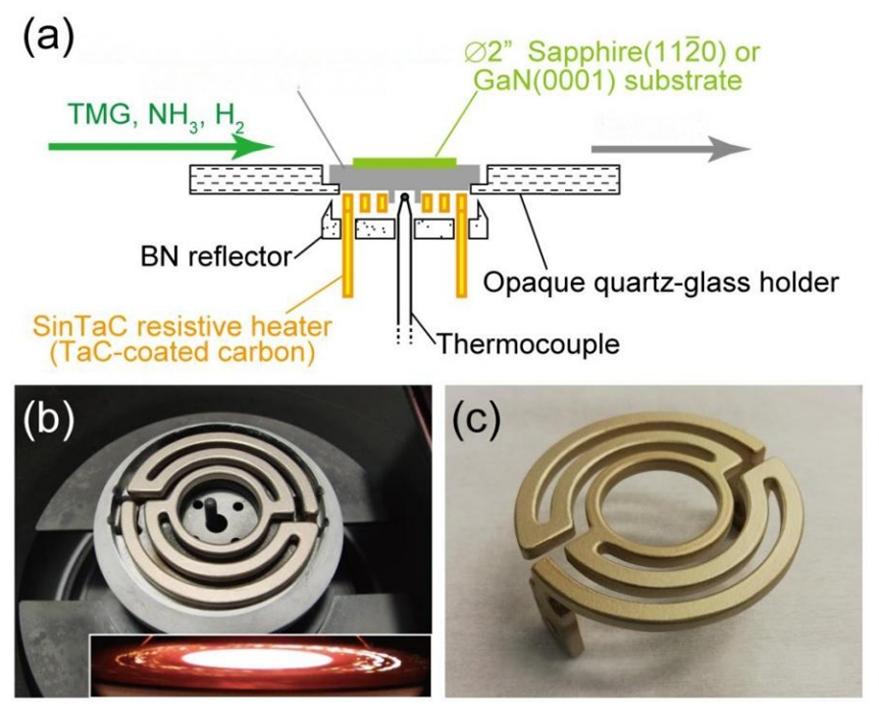

Ang TaC-coated graphite heaters ay matagumpay na nailapat sa mga MOCVD system. Kung ikukumpara sa mga tradisyunal na pBN-coated na mga heater, ang mga TaC heater ay nagbibigay ng mas mahusay na heating efficiency at uniformity, binabawasan ang konsumo ng kuryente, at, dahil sa kanilang mas mababang surface emissivity (0.3), nakakatulong na mapabuti ang thermal field integrity. Ayon sa pananaliksik ni Fan et al., ang mababang emissivity ng TaC coating ay hindi lamang nagpapabuti ng pagkakapareho ng temperatura para sa paglaki ng kristal ngunit pinahuhusay din ang kalidad ng GaN epitaxial deposition.

3.4 Mga Aplikasyon na Pang-industriya na Mataas ang Temperatura
Higit pa sa larangan ng semiconductor, ang TaC coating ay maaari ding gamitin para sa mga sangkap na pang-industriya na may mataas na temperatura tulad ng resistance heating elements, injection nozzles, shield rings, at brazing fixtures, na ganap na ginagamit ang mga komprehensibong bentahe nito sa heat resistance at corrosion resistance.

4. CVD TaC vs. SiC Coating: Paano Pumili?

Sa industriya ng semiconductor, ang CVD SiC at CVD TaC ay ang dalawang pinaka-pangunahing protective coatings para sa mga bahagi ng grapayt. Ang pagpili ay depende sa mga tiyak na kinakailangan sa temperatura ng proseso.

CVD SiC Coating:Mababang koepisyent ng thermal expansion, magandang structural stability, at mga bentahe sa gastos sa mga environment na mas mababa sa 1800°C, malawakang ginagamit sa mga senaryo ng medium-to-high temperature gaya ng LED epitaxial trays at monocrystalline silicon epitaxial trays.

Patong ng CVD TaC:Mas mataas na thermal stability (melting point 3880°C vs. ~2700°C para sa SiC), mas malakas na chemical inertness, lalo na angkop para sa ultra-high-temperatura at highly corrosive na kapaligiran sa itaas ng 2000°C, tulad ng SiC single crystal growth at GaN epitaxy.

Sa madaling salita:Kapag ang temperatura ng proseso ay lumampas sa 1800°C, lalo na kapag ang mga kinakaing unti-unting gas tulad ng hydrogen at ammonia ay kasangkot, ang TaC coating ay ang higit na mahusay na pagpipilian.

5. Mga Prospect sa Market at Mga Trend sa Industriya

Ang mabilis na paglawak ng SiC single crystal growth at epitaxy ay humihila ng demand para sa TaC coatings nang husto pataas. Dalawang kamakailang pag-aaral sa merkado ang tumuturo sa isang merkado sa bingit ng makabuluhang pag-scale-up. Ang QYResearch, sa Global TaC Coating Market Outlook, In‑Depth Analysis at Forecast hanggang 2031, ay nagtatakda sa 2024 global tantalum carbide coating market sa humigit-kumulang USD 45 milyon at mga proyektong aabot ito sa USD 142 milyon sa 2031 — isang tambalang taunang rate ng paglago na 17.9%. Ang mga numero ng Global Info Research ay nakarating sa parehong hanay, na tinatantya ang 2024 na merkado sa humigit-kumulang na USD 47 milyon at pagtataya ng pag-akyat sa USD 143 milyon sa 2031, na gumagana sa isang CAGR na 17.5%. Ang pagkakapare-pareho sa pagitan ng mga pagtataya na ito ay nagbibigay ng kumpiyansa na ang TaC coating ay pumapasok sa isang napapanatiling yugto ng paglago.

Kung tungkol sa kung sino ang nagsusuplay ng merkado na ito, nananatili itong medyo puro sa tuktok. Ang Momentive Technologies, Tokai Carbon, at Toyo Tanso ay magkakasamang nagkakaloob ng humigit-kumulang 76% ng pandaigdigang kita [10]. Sa heograpiya, ang North America ay nangunguna sa halos 45% ng merkado, habang ang Asia-Pacific ay malapit sa likod sa humigit-kumulang 41%. Gayunpaman, ang balanse ng rehiyon na iyon ay nagsisimula nang magbago. Malaki ang pamumuhunan ng mga tagagawa ng China upang isara ang agwat, at ang VeTek Semiconductor ay isang halimbawa: ang kakayahan ng kumpanya ng CVD TaC coating ay umaabot na ngayon sa mga bahaging kasing laki ng 750 mm ang lapad, na inilalagay ito sa napakakaunting mga domestic na manlalaro na kayang humawak ng mga bahagi sa sukat na iyon.

Sa hinaharap, ang paglipat sa 8-inch SiC substrates ay nagtatakda ng mas mataas na bar para sa pagkakapareho ng thermal field at pagiging maaasahan ng coating sa mga kagamitan sa produksyon. Ang trend na iyon lamang ay malamang na magpapatibay sa papel ng TaC coating bilang isang estratehikong materyal sa paggawa ng wafer sa mga darating na taon.

6. Teknolohiya ng TaC Coating ng VeTek Semiconductor

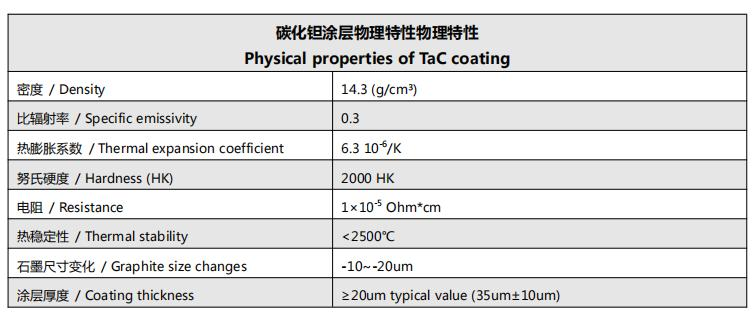

Pinagmulan ng data: VeTek Semiconductor Product Technical Specifications

Nagtatampok ang VeTek's CVD TaC coating ng magandang temperature stability, ultra-high purity, resistance sa H₂/NH₃/SiH₄/Si corrosion, malakas na thermal shock resistance, mataas na adhesion sa graphite substrates, at uniform coating coverage. Maaari itong ilapat sa mga pangunahing bahagi tulad ng induction heating susceptors, resistance heating elements, at thermal shielding parts. Ang kumpanya ay nagtataglay ng mga advanced na kakayahan sa machining upang gumawa ng graphite, ceramic, o refractory na mga bahagi ng substrate ng metal, at nagbibigay ng one-stop in-house na pagproseso ng SiC o TaC ceramic coatings, pati na rin ang mga serbisyo ng coating para sa mga bahagi na binigay ng customer.

7. Konklusyon

Habang bumibilis ang ikatlong henerasyong industriya ng semiconductor patungo sa mas malalaking sukat (8-pulgada), mas mataas na density ng kuryente, at mas mababang gastos, ang mga pangangailangan sa pagganap ng materyal sa mga proseso ng pagmamanupaktura ay nagiging mas mahigpit. Dahil sa napakataas na punto ng pagkatunaw nito, pambihirang chemical inertness, at mahusay na mekanikal na katangian, ang CVD TaC coating ay nagiging "gold standard" para sa mga proseso ng high-temperature na semiconductor na higit sa 2000°C. Mula sa SiC single crystal growth hanggang sa GaN epitaxy, mula sa MOCVD heaters hanggang sa wafer carrier, ang TaC coating ay nagbibigay ng kailangang-kailangan na materyal na pundasyon para sa paggawa ng semiconductor.

Ang VeTek Semiconductor ay nakatuon sa pagbibigay ng mataas na kalidad na mga produkto ng CVD TaC coating at mga customized na solusyon sa mga pandaigdigang customer sa pamamagitan ng patuloy na pamumuhunan sa R&D at teknolohikal na pag-ulit. Kung kailangan mo ng detalyadong teknikal na data, SEM cross-section analysis, o custom na pagsusuri sa pagguhit, mangyaring huwag mag-atubiling makipag-ugnayan sa amin.
