Industriya |
Paggawa ng semiconductor, teknikal na ceramics (epitaxy / etching / PVT crystal growth) |
|
Proseso |
GaN MOCVD, SiC epitaxy, SiC PVT crystal growth, plasma etching |
|
Solusyon |
Mataas na kadalisayan ng grapayt substrate + CVD SiC/TaC coated susceptor, preheat ring, diversion ring, halfmoon, focus ring; Mga solidong bahagi ng SiC |
|
Mga serbisyo |
1:1 na pag-customize na nakabatay sa pagguhit, pagsusuri ng sample, paglilinis at pagbabagong-buhay ng coating, mga ulat sa inspeksyon ng GDMS/ICP-OES, 24/7 na teknikal na suporta, internasyonal na logistik |
|
Mga resulta |
• Maaaring mas mababa sa 5 ppm ang coating purity, ang ilan ay umaabot sa 99.99995% • Ang pagkakapareho ng kapal ay kinokontrol sa loob ng ±5%, karaniwang kapal na 100–200 μm • Ang graphite susceptor lifetime ay pinalawig sa 500–1000 oras na saklaw sa ilalim ng proseso ng GaN MOCVD • Bumuti ang resulta ng coating mula 50% hanggang 90% pagkatapos malutas ang isyu sa pagdidilaw ng gilid (internal case) • Sinusuportahan ang 1:1 na kapalit para sa mga pangunahing platform kabilang ang Aixtron G10, Veeco, ASM, AMEC, TEL |
Pangunahing Konklusyon:Ang pagpili ng tamang CVD SiC, TaC coating o Solid SiC ay direktang tumutukoy sa mga antas ng particle at habang-buhay ng bahagi sa mga linya ng epitaxy/etching. Ang artikulong ito ay nagbibigay ng malinaw na mga hangganan ng pagpili ayon sa temperatura, kapaligiran at proseso, na tumutugma sa mga pangunahing solusyon sa pagpapalit ng kagamitan at mga pangunahing sukatan, upang matulungan kang gumawa ng mabilis na mga desisyon at mabawasan ang panganib.
Sa mga proseso ng GaN MOCVD, ang mga graphite-based na SiC-coated susceptor ay karaniwang maaaring gumana nang matatag sa daan-daang oras sa 1100°C sa ilalim ng NH₃/H₂ na kapaligiran; gayunpaman, dahil sa hindi pagkakapareho ng thermal field, maaaring lumampas sa 50%. Sa mga proseso ng paglaki ng kristal ng SiC PVT, kapag ang temperatura ay lumampas sa 1600°C, ang SiC coating ay magsisimulang maging sublime at mabulok, na nangangailangan ng paglipat sa TaC coating o Solid SiC solutions. Ang mga kahihinatnan ng pagpili ng maling sangkap na materyal — sa pinakamainam, pagpapalit ng mga consumable bawat 2-3 buwan; sa pinakamasama, scrap ng isang buong pugon ng mga wafer dahil sa kontaminasyon ng butil. Ang artikulong ito ay isinulat ng teknikal na koponan ng VeTek Semiconductor (sa ilalim ng gabay ni Dr. Xiao), na naglalayong magtatag ng isang sistematikong balangkas ng pagpapasya ng "modelo ng kagamitan → mga kondisyon ng proseso → pagpili ng bahagi → inaasahang panghabambuhay" para sa mga inhinyero ng epitaxy/etching/PVT, na tumutulong sa iyong mabilis na tumugma sa mga materyales, kontrolin ang mga particle, at suriin ang mga supplier.
Pangunahing Konklusyon:Magpasya kasama ang tatlong dimensyon ng "temperatura → kapaligiran → uri ng proseso": unahin ang CVD SiC coating sa ≤1600°C; piliin ang TaC para sa >2000°C o malakas na kinakaing unti-unti na mga kapaligiran; unahin ang Solid SiC para sa pag-ukit at napakataas na mga senaryo sa kalinisan.
Kapag gumagawa ng aktwal na mga seleksyon ng linya ng produksyon, madalas itanong ng mga inhinyero: "Para sa aking kagamitan sa Aixtron/Veeco, nagpapatakbo ng GaN o SiC epitaxy, sa anong temperatura at sa ilalim ng anong kapaligiran, aling coating ang dapat kong gamitin?" Ang sagot ay hindi kumplikado, ngunit ang tatlong dimensyon ay kailangang maiugnay nang magkasama.
Mapapanatili pa rin ng CVD SiC coating ang integridad ng istruktura sa ibaba humigit-kumulang 2000–2100°C. Higit pa sa saklaw na ito, nangyayari ang hindi katugmang pagsingaw (preferential silicon volatilization), na humahantong sa pag-rough ng ibabaw at pagtaas ng mga particle. Ang TaC coating ay may melting point na kasing taas ng 3880°C at maaaring mapanatili ang napakababang vapor pressure kahit na sa PVT crystal growth environment na higit sa 2400°C. Ang Solid SiC ay walang mga isyu sa interface ng coating-substrate at angkop para sa pag-ukit ng mga bahagi ng chamber na napapailalim sa paulit-ulit na thermal shock.
Sa mga kapaligiran na naglalaman ng NH₃, H₂ o chlorine-based na mga gas, mahusay na gumaganap ang SiC coating, ngunit ang corrosion rate ng SiC ng high-temperature hydrogen ay mas mataas kaysa sa TaC. Ipinapakita ng data ng eksperimento na ang rate ng kaagnasan ng TaC sa high-temperature na ammonia ay humigit-kumulang 1/6 ng SiC, at sa hydrogen ay maaari pa itong maging kasingbaba ng 1/10. Samakatuwid, ang mga karaniwang kundisyon para sa SiC epitaxy o GaN MOCVD ay kadalasang gumagamit ng SiC coating, habang ang mga sitwasyong may mataas na kaagnasan o napakataas na temperatura ay dapat lumipat sa TaC.
• GaN MOCVD / Si epitaxy: Unahin ang high-purity graphite + CVD SiC coated susceptor, preheat ring
• SiC PVT crystal growth: Lubos na inirerekomenda ang TaC coating para sa mga bahagi ng graphite hot-zone
• Plasma etching (Focus Ring, atbp.): Solid SiC o SiC-coated graphite na parehong posible, depende sa mga kinakailangan at gastos ng particle
• Mga bahaging kritikal sa silid na sobrang sensitibo sa mga particle: Unahin ang Solid SiC na walang coating na interface
![]()

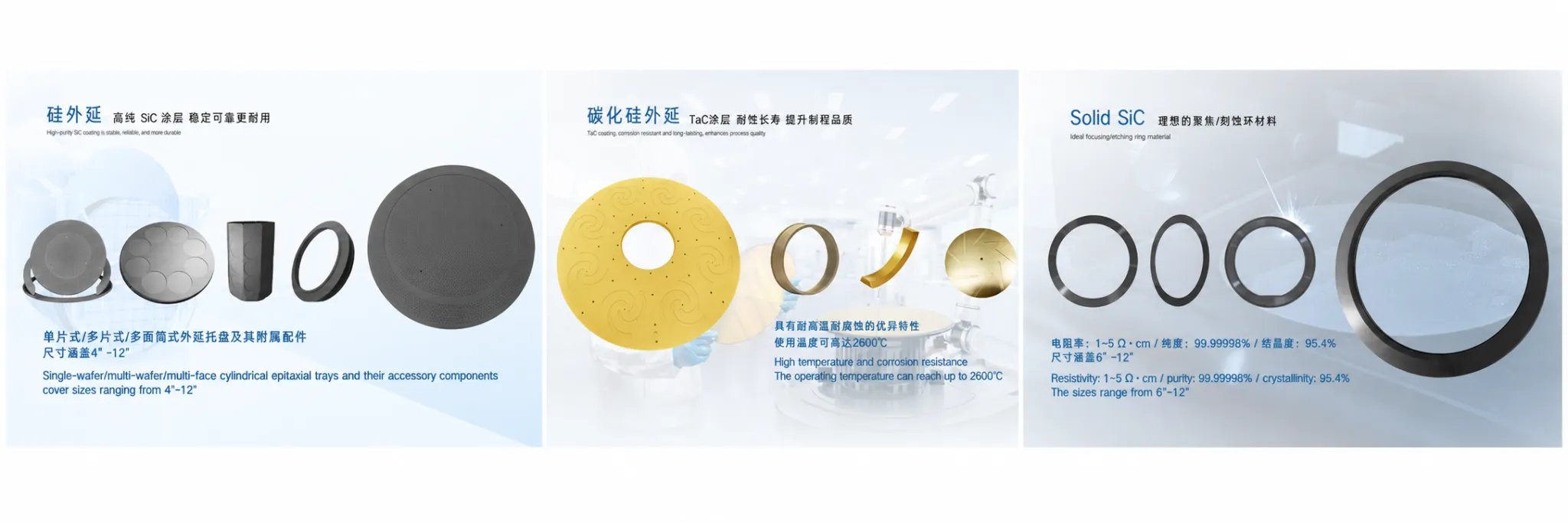

Larawan 1 – VeTek Main Product Showcase
Pangunahing Konklusyon:Sinusuportahan ng VeTek ang 1:1 na pagpapasadya batay sa mga guhit ng customer o orihinal na mga ekstrang bahagi, na sumasaklaw sa mga pangunahing platform tulad ng Aixtron G10, Veeco K465i, ASM Epsilon, atbp. Ang mga karaniwang produkto ay maaaring maipadala nang mabilis; ang mga custom na bahagi ay karaniwang tumatagal ng 3-6 na linggo.
Ang ikinababahala ng karamihan ng mga inhinyero ay hindi "kung maaari ba itong gawin," ngunit "kung ito ay maaaring maging kasing stable tulad ng mga orihinal na bahagi, na may nakokontrol na oras ng pagtitinda, at mga kumpletong ulat ng inspeksyon na magagamit." Ang isa sa mga pangunahing kakayahan ng VeTek ay ang buong pagpapasadya ayon sa mga guhit habang nananatiling tugma sa mga pangunahing tatak ng kagamitan.
Ang talahanayan sa ibaba ay maaaring gamitin nang direkta para sa panloob na teknikal na pagsusuri o pagsusuri sa pagkuha:
|
Tatak ng Kagamitan |
Karaniwang Modelo |
Mga Mapapalitang Bahagi |
Pagpipilian sa substrate |
Pagpipilian sa Patong |
Ref. Panghabambuhay |
|
Aixtron |
G10 |
Susceptor, Preheat Ring |
Mataas na kadalisayan ng grapayt |
SiC |
500–1000 h |
|
Veeco |
K465i |
Susceptor, Diversion Ring |
Mataas na kadalisayan ng grapayt |
SiC/TaC |
300–800 h |
|
ASM |
Serye ng Epsilon |
Susceptor, Focus Ring |
Solid na SiC |
Walang coating |
2000+ h |
|
AMEC |
Etcher |
Focus Ring, Halfmoon |
Solid na SiC/Graphite |
SiC |
Sa pamamagitan ng proseso |
Sa mga aktwal na proyekto, madalas kaming tumatanggap ng mga orihinal na ekstrang bahagi o mga guhit ng CMM mula sa mga customer. Ang technical team ay, pagkatapos kumpirmahin ang thermal field matching at dimensional tolerances, ay magbibigay ng mga rekomendasyon sa substrate purity, coating thickness at surface roughness, at magbibigay ng mga sample para sa customer on-tool verification.
Pangunahing Konklusyon:Ang pagkakapareho ng kapal na kinokontrol sa loob ng ±5%, ang density na malapit sa teoretikal na halaga, at ang nakokontrol na pagkamagaspang sa ibabaw ay ang ubod sa pagsugpo sa pagbuhos ng pulbos at kontaminasyon ng particle. Ang target ng purity ay mas mababa sa 5 ppm, na may mga kritikal na dumi ng metal na sinusubaybayan ng GDMS/ICP-OES.
Ang mga isyu sa particle ay halos ang bangungot ng bawat epitaxy engineer. Sa sandaling ang coating ay may mga lokal na manipis na spot, pores o micro-crack, ang pulbos ay malaglag sa ilalim ng paulit-ulit na thermal cycling at corrosive gas attack, na direktang nagpapataas ng wafer defect density.
Ang karaniwang kapal ng coating ng CVD SiC ay 100–200 μm. Sa pamamagitan ng parameter ng proseso at kontrol sa field ng daloy, pinapatatag ng VeTek ang pagkakapareho ng kapal sa loob ng ±5%. Pagkatapos ng higit sa 1000 thermal shock cycle (temperatura ng silid ↔ 1100°C), ang coating ay hindi nagpapakita ng delamination at maaaring matugunan ang mahigpit na GaN MOCVD na kinakailangan ng mga particle defect ≤0.1/cm².
Ang kabuuang kadalisayan ng coating at mga bahagi ay maaaring mas mababa sa 5 ppm, na may ilang mga produkto na umaabot sa 99.99995%. Gumagamit kami ng ICP-OES at GDMS para sa trace metal analysis upang matiyak na ang mga kritikal na impurities gaya ng Fe at Ni ay nananatili sa nakokontrol na antas, pag-iwas sa interference sa epitaxial layer doping o carrier concentration.
Ang β-SiC polycrystalline layer na nabuo ng proseso ng CVD ay may density na malapit sa theoretical value (approx. 3.21 g/cm³) na may napakababang porosity. Ang pagkamagaspang sa ibabaw (Ra) ay maaaring iakma ayon sa mga kinakailangan sa proseso ng customer, na tinitiyak ang sapat na mekanikal na pagkakabit habang iniiwasang maging pinagmulan ng pagbuo ng butil.
![]()

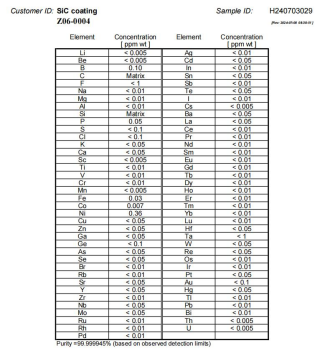

Figure 2 – Ulat ng Inspeksyon ng GDMS para sa CVD SiC Coating
Pangunahing Konklusyon:Sa pamamagitan ng tumpak na pagkontrol sa paunang deposition rate at flow field para maalis ang micro-stress, pinahusay ng VeTek ang coating yield ng MOCVD graphite susceptor ng customer mula sa humigit-kumulang 50% hanggang 90%, at makabuluhang pinahaba ang buhay ng serbisyo.
Ito ay isang totoong kwento na nangyari sa linya ng produksyon. Ang customer ay nag-ulat ng pagdidilaw ng gilid at pagkahilig sa pagbabalat sa ilang graphite susceptor, na nagiging sanhi ng pangkalahatang coating yield ng batch na mag-hover sa halos 50% sa loob ng mahabang panahon, na may mataas na gastos sa pagpapanatili ng linya at panganib ng wafer.
Pagkatapos mamagitan ng technical team na pinamumunuan ni Dr. Xiao, dalawang direksyon ang pinagtuunan ng pansin: una, masyadong mabilis ang deposition rate sa paunang yugto, na nagdudulot ng internal stress accumulation sa coating; pangalawa, ang mga pagkakaiba sa field ng daloy sa pagitan ng gilid at gitnang mga rehiyon ay humantong sa lokal na sobrang kapal o kulang sa kapal. Sa pamamagitan ng pag-optimize sa MTS/H₂ ratio, deposition temperature profile at fixture flow field design, epektibong nailabas ang micro-stress. Sa huli, ang resulta ng coating ng batch na iyon at ang kasunod na produksyon ay na-stabilize nang higit sa 90%, malinaw na pinahaba ang cycle ng pagpapalit ng customer, at ang mga reklamo ng particle ay bumaba nang malaki.
Ang kasong ito ay nagpapakita ng: "ang pagiging ma-coat" ay ang panimulang punto lamang; Ang “coating stably, lasting long, and controlling particles” ay ang tunay na halaga na pinapahalagahan ng mga inhinyero. Ang data ay nagsasalita nang mas malakas kaysa sa anumang promosyon.
![]()

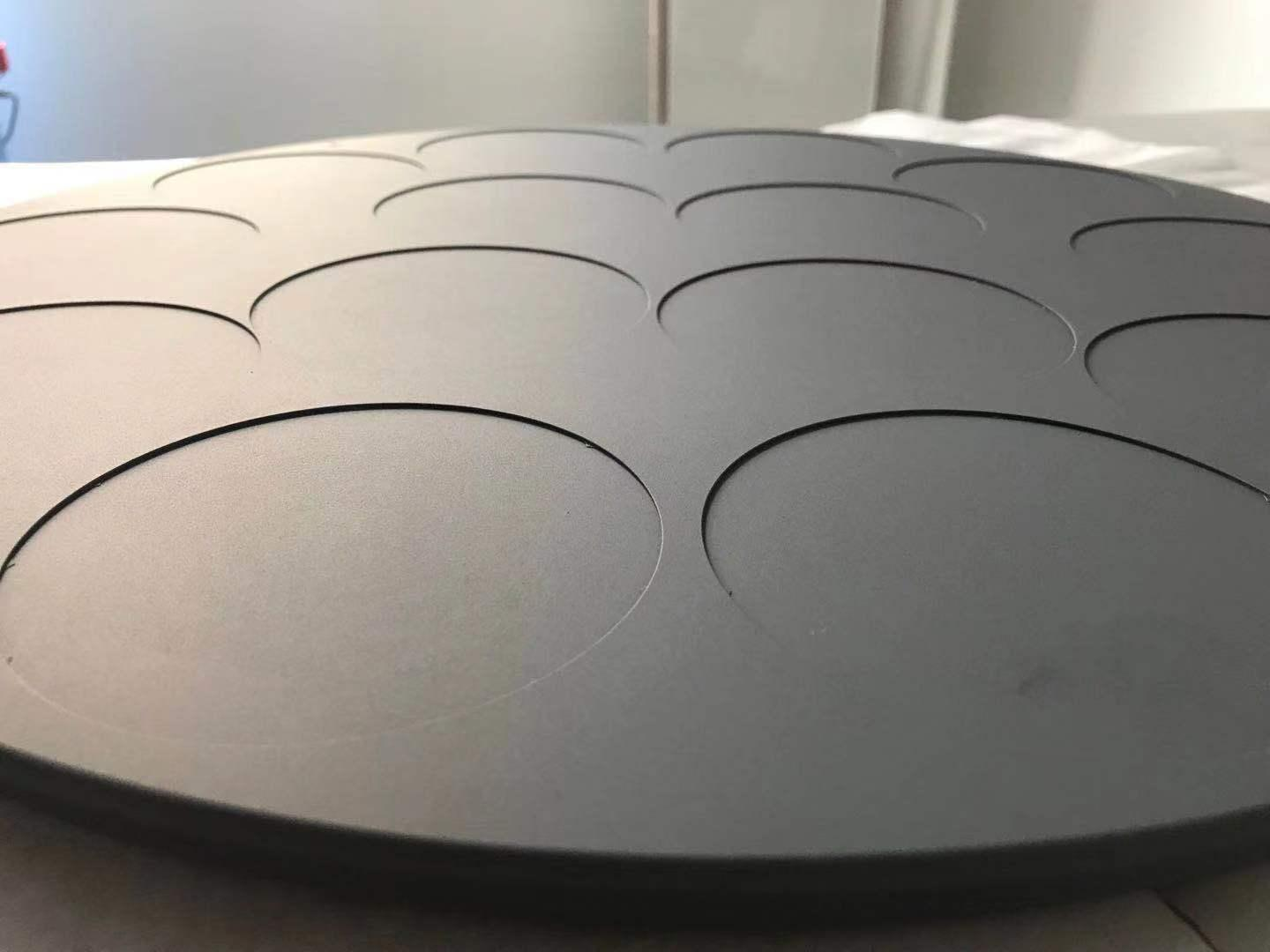

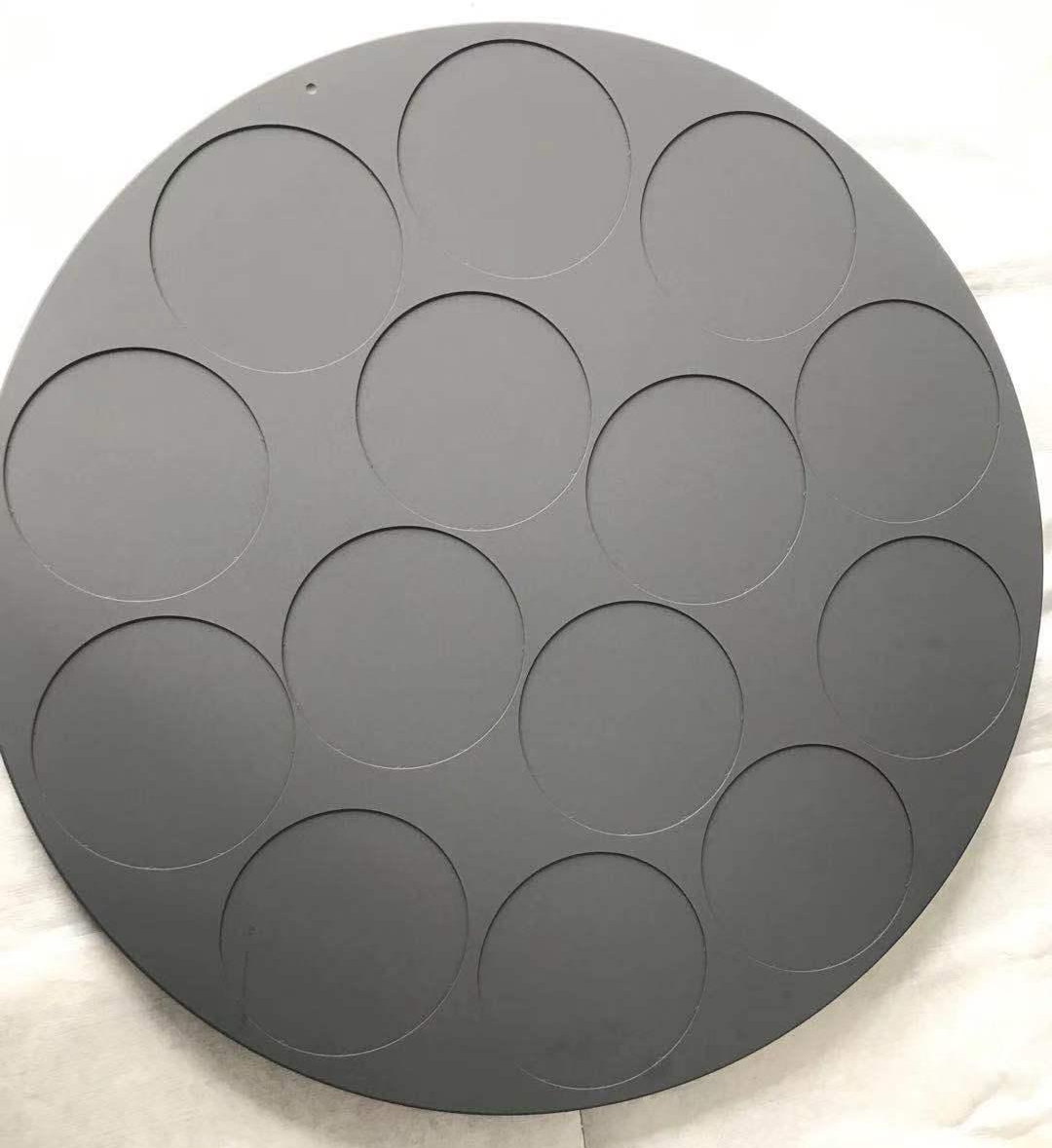

Figure 3 – High-Purity CVD Silicon Carbide Coated Graphite Susceptor na may Uniform na Kulay ng Ibabaw at Walang Depekto
Pangunahing Konklusyon:Ang mga bahagi ng coated graphite ay may mas mababang gastos at mas mabilis na thermal response, na angkop para sa karamihan ng mga epitaxy susceptor; Ang Solid SiC ay walang panganib sa interface at mas malakas na resistensya ng plasma, na angkop para sa mga high-requirement na bahagi ng pag-ukit at napakatagal na mga sitwasyon sa buhay.
Maraming mga pulong sa pagpili ang nahihirapan: dapat ba tayong gumamit ng coated graphite o direktang pumunta sa Solid SiC? Ang dalawa ay hindi lamang tungkol sa "alin ang mas mahusay," ngunit isang trade-off sa pagitan ng senaryo ng aplikasyon at kabuuang halaga ng pagmamay-ari (TCO).
Mga kalamangan ng pinahiran na mga bahagi ng grapayt:Mataas na substrate thermal conductivity, mabilis na pag-init, nakokontrol na gastos; ang patong ay nagbibigay ng chemical barrier at particle suppression. Angkop para sa malalaking laki ng GaN/SiC epitaxy susceptors na nangangailangan ng mataas na pagkakapareho ng thermal.
Mga Bentahe ng Solid SiC:Monolithic β-SiC na walang coating-substrate interface, walang delamination risk; ang kadalisayan ay maaaring umabot sa 5N–7N, namumukod-tanging paglaban sa pagguho ng plasma, na angkop para sa mga kritikal na bahagi ng pag-ukit tulad ng mga focus ring at showerhead, na may panghabambuhay na hanggang 2000+ na oras.
Pangunahing Konklusyon:Mula sa pagsubaybay sa pag-install at babala sa anomalya hanggang sa propesyonal na paglilinis at pagbabagong-buhay, ang pagbuo ng isang closed-loop na pamamahala ay maaaring makabuluhang bawasan ang TCO at bawasan ang dalas ng pagkuha ng bagong bahagi. Nagbibigay ang VeTek ng mga dedikadong serbisyo sa paglilinis para sa Aixtron/Veeco at iba pang kagamitan.
Tinatrato ng maraming pabrika ang mga coated parts bilang mga consumable na "gamitin at itapon". Sa katotohanan, pagkatapos ng propesyonal na paglilinis at pagbabagong-buhay, ang malaking bahagi ng mga bahagi ay maaaring maibalik sa mga antas ng particle at thermal performance na malapit sa mga bagong bahagi, lalo na ang mga susceptor at preheat ring para sa Aixtron at Veeco platform.
Inirerekomenda na magtatag ng isang simpleng tala ng lifecycle: itala ang oras ng pag-install, pinagsama-samang oras ng pagpapatakbo, kondisyon sa ibabaw pagkatapos ng bawat paglilinis, at mga resulta ng pagsubok sa particle. Kapag ang coating ay nagpapakita ng halatang pagdidilaw, lokal na delamination, o patuloy na paglampas ng particle dapat ma-trigger ang pagpapalit na desisyon, sa halip na i-scrap nang wala sa panahon batay sa pakiramdam.
![]()

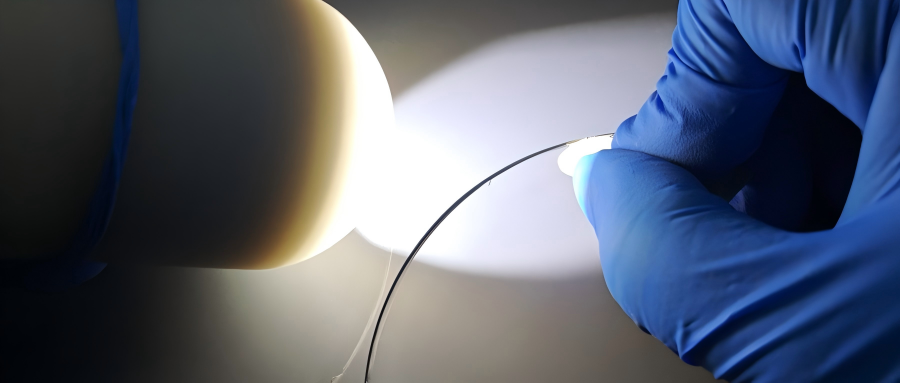

Larawan 4 – Serbisyo sa Paglilinis ng Mga Bahagi ng CVD SiC Coating Graphite
Pangunahing Konklusyon:Tumutok sa ISO9001 system, kumpletong mga ulat ng inspeksyon (GDMS/ICP-OES), sample na suporta, pagiging maaasahan ng lead-time, at kakayahan sa teknikal na komunikasyon sa Ingles. Ang VeTek ay may 24/7 na suporta at karanasan sa serbisyo sa customer sa ibang bansa.
Para sa mga internasyonal na customer o pabrika na may mahigpit na mga kinakailangan sa kwalipikasyon ng supplier, ang mga sumusunod na punto ay lalong kritikal:
• Sistema ng kalidad: ISO9001, kontrolado at masusubaybayan ang proseso.
• Kakayahang inspeksyon: Magbigay ng kumpletong mga ulat sa pagsusuri ng materyal para sa coating at substrate.
• Mga sample at lead time: Suportahan ang sample na pagsusuri; Ang mga karaniwang produkto ay mabilis na nagpapadala, ang mga custom na bahagi ay karaniwang 3-6 na linggo, ang mga kagyat na order ay maaaring mapabilis sa negosasyon.
• Teknikal na komunikasyon: Ang mga sales at engineering team ay maaaring makipag-usap nang matatas sa Ingles, na binabawasan ang gastos sa komunikasyon para sa mga customer sa ibang bansa.
• Sagot pagkatapos ng benta: Magbigay ng teknikal na suporta at tulong sa pagsusuri ng pagkabigo kapag nagpapakita ng mga anomalya ang coating o mga bahagi.
![]()

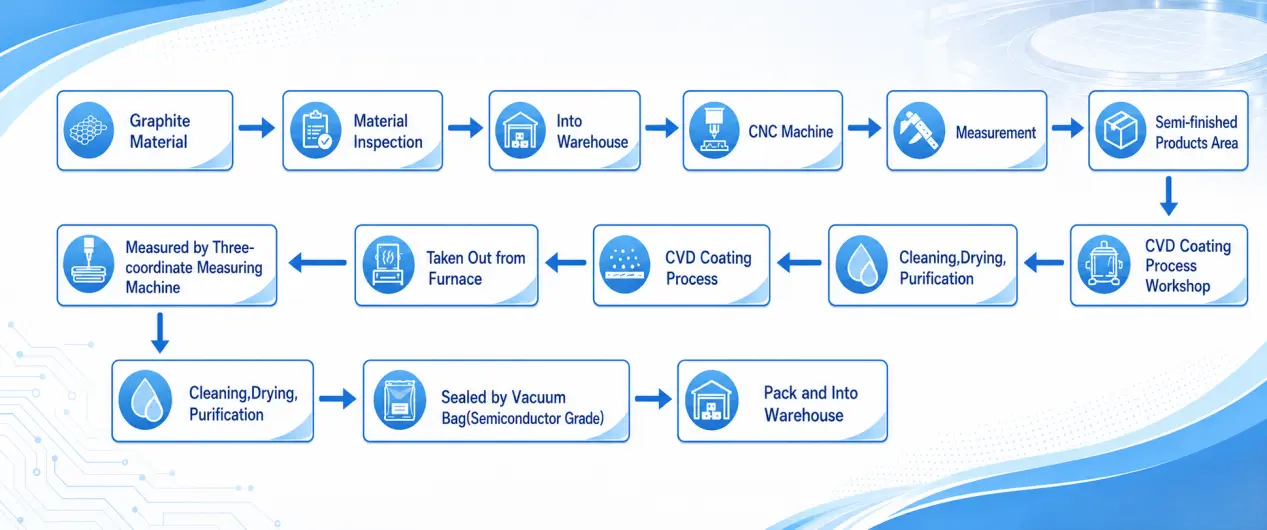

Figure 5 – Buong Proseso ng Pag-order ng Produkto ng VeTek
(1). Sinusuportahan ba ng produkto ang buong pagpapasadya batay sa mga guhit? Aling mga pangunahing kagamitan ang maitutugma nito?
Oo. Maaaring i-customize ang susceptor, preheat ring, diversion ring, halfmoon, focus ring, atbp., na tugma sa mga platform gaya ng Aixtron G10, Veeco, ASM, AMEC, TEL.
(2). Paano ginagarantiyahan ang kadalisayan? Sa anong antas kinokontrol ang mga dumi ng metal?
Maaaring mas mababa sa 5 ppm ang coating at component purity, ang ilan ay umaabot sa 99.99995%. Ang ICP-OES, GDMS at iba pang kagamitan ay ginagamit para sa pagsusuri ng bakas, na may mga kumpletong ulat na ibinigay.
(3). Paano ang tungkol sa pagkakapareho ng kapal at buhay ng serbisyo ng CVD SiC/TaC coatings?
Ang pagkakapareho ng kapal ay karaniwang kinokontrol sa loob ng ±5%, ang kapal ay 100–200 μm. Sa ilalim ng naaangkop na mga window ng proseso, ang buhay ng susceptor ng GaN MOCVD ay maaaring umabot sa hanay na 500–1000 oras; Ang mga sitwasyong napakataas ng temperatura ay nangangailangan ng paglipat sa TaC o Solid SiC.
(4). Sinusuportahan ba ang sample testing? Ano ang karaniwang lead time para sa maramihang mga order?
Sinusuportahan ang sample na pagsusuri. Ang mga karaniwang produkto ay maaaring maipadala nang mabilis; Ang mga custom na bahagi ay karaniwang tumatagal ng 3-6 na linggo, depende sa pagiging kumplikado at dami ng disenyo. Ang mga agarang order ay maaaring mapabilis sa negosasyon.
(5). Anong mga sertipikasyon ng sistema ng kalidad ang magagamit? Maaari bang ibigay ang mga ulat sa inspeksyon at suporta pagkatapos ng benta?
Ang sistema ng pamamahala ng kalidad ng ISO9001 ay nasa lugar. Maaaring magbigay ng mga ulat sa pagsusuri ng materyal at coating, kasama ang 24/7 online na teknikal na suporta. Walang putol ang komunikasyon sa Ingles para sa mga customer sa ibang bansa.
Ang pagpili ay hindi kailanman tungkol sa "pagpili ng pinakamahal" o "pagpili ng pinakamakapal," ngunit tungkol sa "paghanap ng solusyon na may pinakamahusay na balanse ng pagganap at gastos sa ilalim ng iyong kagamitan, window ng proseso at badyet ng particle." Umaasa kaming matutulungan ka ng handbook na ito na mabilis na magtatag ng isang balangkas ng desisyon: tingnan muna ang temperatura at kapaligiran, pagkatapos ay itugma ang coating o Solid SiC, at sa wakas ay patunayan ang pagganap ng buhay at particle gamit ang data.
Kung sinusuri mo ang mga kapalit na solusyon para sa mga susceptor, preheat ring o mga bahagi ng hot-zone sa Aixtron, Veeco o iba pang mga platform, maaari kang makipag-ugnayan nang direkta sa VeTek technical team. Maaari kaming magbigay ng mga rekomendasyon sa pag-customize, sample na suporta at kumpletong ulat ng inspeksyon batay sa iyong mga guhit o umiiral na mga ekstrang bahagi. Si Dr. Xiao at ang engineering team ay handang talakayin ang thermal field optimization o espesyal na mga pangangailangan sa pagbuo ng istraktura sa iyo anumang oras.
Para sa mga detalye ng produkto at higit pang teknikal na impormasyon, mangyaringmakipag-ugnayan sa amin.
1. Data ng panloob na engineering ng VeTek Semiconductor — SiC-coated graphite susceptor lifetime na 500–1000 oras sa ilalim ng proseso ng GaN MOCVD, bumuti ang ani ng coating mula 50% hanggang 90% pagkatapos malutas ang pagdidilaw ng gilid, at iba pang praktikal na mga kaso [1].
2. T/CASME 2000-2025 Technical Specification para sa Silicon Carbide Coated Graphite Susceptors para sa Semiconductor Epitaxy — Tinutukoy ang mga teknikal na kinakailangan para sa SiC-coated graphite susceptor na inihanda ng proseso ng CVD sa high-purity isostatic graphite substrates, na naaangkop sa mga produktong semiconductor epitaxy.
3. T/CASME 2085-2025 Teknikal na Detalye para sa Tantalum Carbide Coated Products para sa Silicon Carbide Crystal Growth — Teknikal na detalye para sa TaC-coated graphite na mga produkto sa SiC crystal growth scenario.
4. Nakamura et al., "Sintered tantalum carbide coatings sa graphite substrates: Lubos na maaasahang protective coatings para sa bulk at epitaxial growth," Applied Physics Letters, Vol. 106.
5. Wang et al., "Ang mga epekto ng carbonized buffer layer sa paglago ng SiC sa Si," Journal of Crystal Growth, Vol. 199, pp. 564–567, 1999. — Tinatalakay ang mga epekto ng buffer layer at kontrol sa morpolohiya sa ibabaw sa proseso ng paglago ng SiC CVD, na na-index ng Scopus at Web of Science.
Tandaan: Ang panghabambuhay at data ng pagganap sa text ay karaniwang mga reference na halaga. Ang aktwal na pagganap ay apektado ng mga partikular na kondisyon ng proseso, katayuan ng kagamitan at antas ng pagpapanatili. Paki-verify gamit ang mga aktwal na sukat.
May-akda:VeTek Semiconductor Technical Engineering Team (nakumpleto sa ilalim ng gabay ni Dr. Xiao)
