Ano ang SiC Ceramic Wafer Boat? Mga Detalye, Materyal at Aplikasyon

Sa mga prosesong may mataas na temperatura ng semiconductor, ang paghawak, pagsuporta, at thermal treatment ng mga wafer ay umaasa sa isang espesyal na bahaging sumusuporta—ang wafer boat. Habang tumataas ang temperatura ng proseso at tumataas ang mga kinakailangan sa pagkontrol sa kalinisan at particle, unti-unting ipinapakita ng mga tradisyunal na quartz wafer boat ang mga isyu gaya ng maikling buhay ng serbisyo, mataas na rate ng deformation, at mahinang corrosion resistance.Silicon carbide (SiC) ceramic wafer bangkalumitaw sa kontekstong ito at naging pangunahing carrier sa high-end na thermal processing equipment.

Ang Silicon carbide (SiC) ay isang engineering ceramic na materyal na pinagsasama ang mataas na tigas, mataas na thermal conductivity, at mahusay na katatagan ng kemikal.SiC keramika, na nabuo sa pamamagitan ng mataas na temperatura na sintering, hindi lamang nagpapakita ng mahusay na thermal shock resistance ngunit nagpapanatili din ng matatag na istraktura at laki sa mga kapaligiran na nag-o-oxidize at kinakaing unti-unti. Bilang resulta, kapag ginawa ito sa anyo ng wafer boat, maaasahan nitong suportahan ang mga prosesong may mataas na temperatura gaya ng diffusion, annealing, at oxidation, na ginagawa itong partikular na angkop para sa mga thermal na proseso na tumatakbo sa temperaturang higit sa 1100°C.

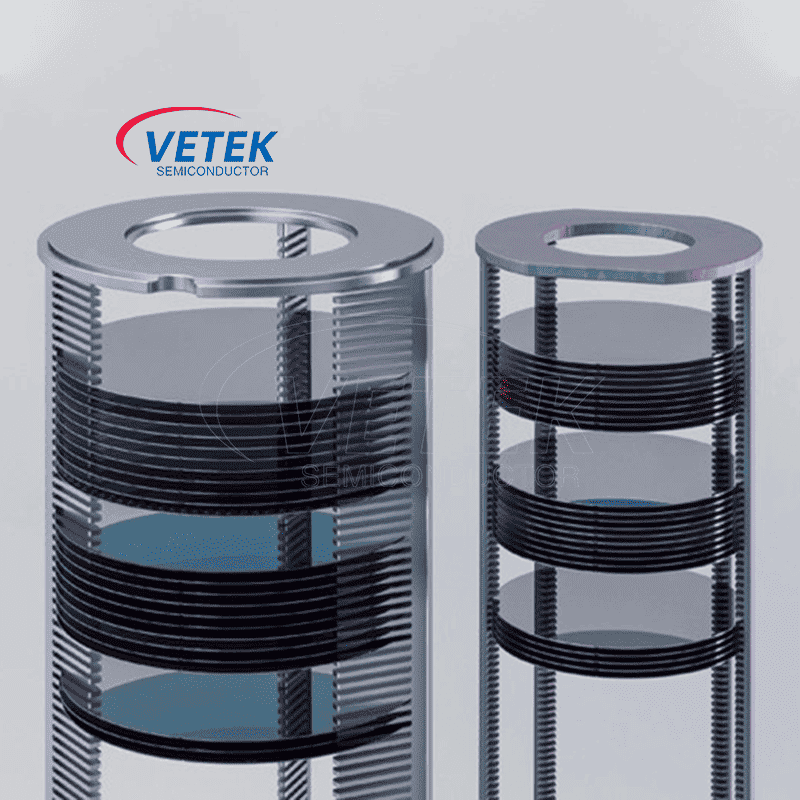

1. Ano ang SiC Ceramic Wafer Boat?

Ang istraktura ng mga wafer boat ay karaniwang idinisenyo na may isang multi-layered, parallel grid configuration, na may kakayahang humawak ng dose-dosenang o kahit na daan-daang mga wafer nang sabay-sabay. Ang mga bentahe ng SiC ceramics sa pagkontrol ng thermal expansion coefficients ay ginagawang mas madaling kapitan ng thermal deformation o microcracking ang mga ito sa panahon ng high-temperature na ramp-up at ramp-down na proseso. Bilang karagdagan, ang nilalaman ng karumihan ng metal ay maaaring mahigpit na kontrolin, na makabuluhang binabawasan ang mga panganib sa kontaminasyon sa mataas na temperatura. Ginagawa nitong lubos na angkop ang mga ito para sa mga prosesong lubhang sensitibo sa kalinisan, gaya ng paggawa ng mga power device, SiC MOSFET, MEMS, at iba pang produkto.

2. Quartz vs SiC vs Graphite Wafer Boats: Paghahambing ng Materyal

Kung ikukumpara sa mga tradisyunal na quartz wafer boat, ang mga silicon carbide ceramic wafer boat ay karaniwang may buhay ng serbisyo nang 3-5 beses sa ilalim ng mataas na temperatura, madalas na mga kondisyon ng thermal cycling. Ang kanilang mas mataas na tigas at paglaban sa pagpapapangit ay nagbibigay-daan para sa mas matatag na pagkakahanay ng wafer, na tumutulong na mapabuti ang ani. Higit sa lahat, ang mga SiC na materyales ay nagpapanatili ng kaunting mga pagbabago sa dimensyon sa panahon ng madalas na pag-init at paglamig, na binabawasan ang pag-chip sa gilid ng wafer o pagkalat ng particle na dulot ng deformation ng wafer boat.

3. Mga Uri ng Silicon Carbide Wafer Boat Materials

Hindi lahat ng SiC wafer boat ay ginawa mula sa parehong ceramic grade. Ang iba't ibang mga ruta ng pagmamanupaktura ay gumagawa ng mga natatanging microstructure at mga katangian ng pagganap.

3.1 Recrystallized Silicon Carbide (RSiC)

Ginagamit ang Recrystallized SiC sa mga engineered na high-temperature na ceramic na bahagi. Depende sa grado, maaari itong magpakita ng makabuluhang open porosity, na dapat isaalang-alang kapag sinusuri ang kontaminasyon, paglilinis at pagkakatugma ng proseso.

3.2 Sintered Silicon Carbide (SSiC)

Pressureless-sintered SiC ay maaaring magbigay ng isang siksik na ceramic na istraktura na may mataas na tigas, mekanikal na lakas at mahusay na thermal performance. Ang mga aktwal na katangian ay nakasalalay sa pagbabalangkas, proseso ng sintering at grado ng materyal.

3.3 Reaction-Bonded Silicon Carbide (RBSiC / SiSiC)

Ang SiC na nakagapos sa reaksyon sa pangkalahatan ay naglalaman ng natitirang bahagi ng silikon. Maaari itong makaimpluwensya sa pinakamataas na temperatura ng serbisyo at chemical compatibility, kaya ang mga limitasyon sa pagpapatakbo nito ay hindi dapat ipagpalagay na kapareho ng sa RSiC o SSiC.

3.4 SiC-Coated Graphite Wafer Carrier

Ang SiC-coated graphite wafer carrier ay ibang construction mula sa monolithic SiC ceramic wafer boat.

Gumagamit ito ng isang graphite substrate na protektado ng isang nakadeposito na SiC coating. Ang ganitong mga disenyo ay maaaring mag-alok ng mga kalamangan sa mga partikular na kapaligiran sa pagpoproseso ng thermal, ngunit dapat suriin ang integridad ng coating, nakalantad na mga gilid at potensyal na kontaminasyon.

4. Pananaw sa Hinaharap

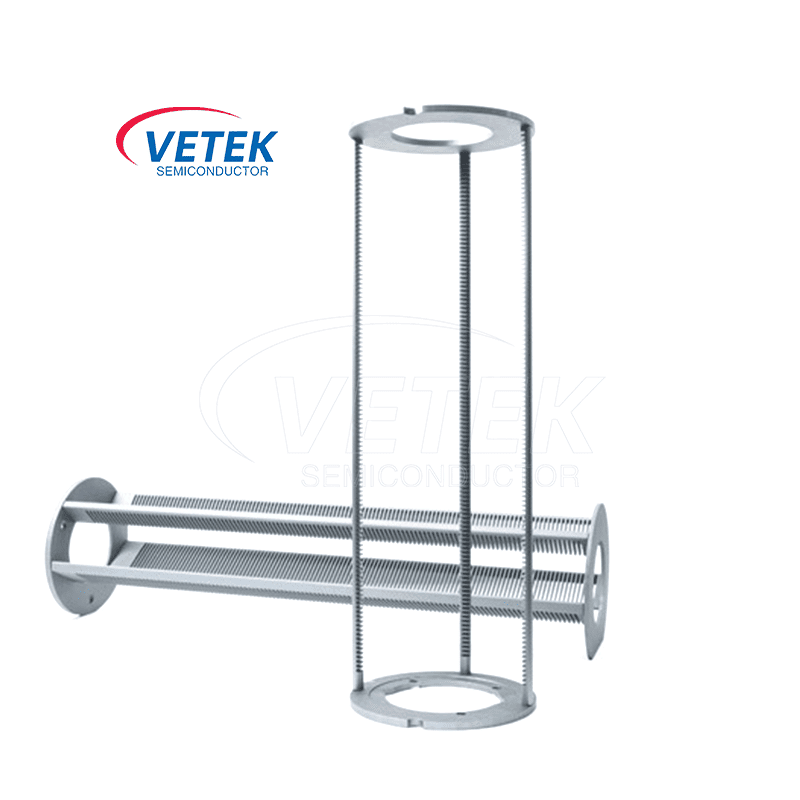

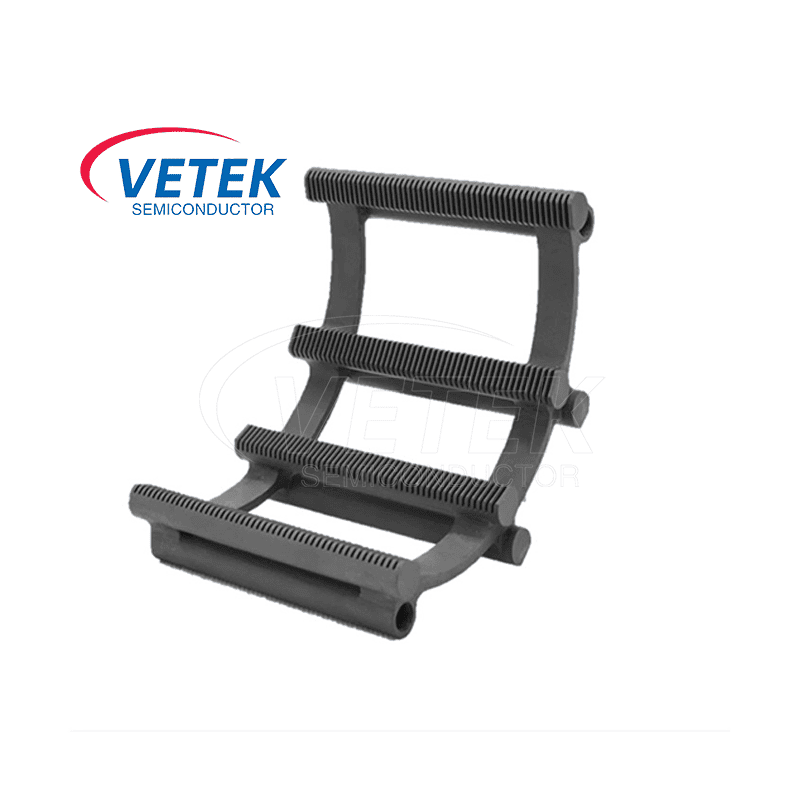

Sa mga pang-industriya na aplikasyon, ang mga silicon carbide na ceramic wafer boat ay unti-unting nagiging mas pinili para sa mga tagagawa ng high-end na kagamitan sa mga proseso ng thermal processing, mula sa tradisyonal na mga aparatong silikon hanggang sa mga materyal na semiconductor ng ikatlong henerasyon. Ang mga ito ay hindi lamang angkop para sa iba't ibang kagamitan sa pagpoproseso ng thermal, tulad ng mga vertical tube furnace at horizontal oxidation furnace, ngunit ang kanilang matatag na pagganap sa mataas na temperatura, mataas na kinakaing unti-unti na kapaligiran ay nagbibigay din ng mas malakas na garantiya para sa pagkakapare-pareho ng proseso at kapasidad ng kagamitan.

Ang unti-unting pagpapasikat ng mga silicon carbide ceramic wafer boat ay nagmamarka ng pagbilis ng mga advanced na ceramic na materyales na tumagos sa mga pangunahing bahagi ng suporta ng semiconductor equipment. Kung ikukumpara sa mga tradisyunal na materyales ng quartz, ang kanilang mga pakinabang sa mataas na temperatura na katatagan, structural rigidity, at thermal fatigue resistance ay nagbibigay ng maaasahang materyal na pundasyon para sa patuloy na ebolusyon ng mas mataas na temperatura at mas mahigpit na mga window ng proseso. Sa kasalukuyan, ang 6-inch at 8-inch na silicon carbide ceramic wafer boat ay malawakang ginagamit sa mass production na mga proseso ng thermal treatment ng mga power device sa industriya ng semiconductor.

Ang 12-inch na detalye ay unti-unting ipinakilala sa mga high-end na proseso at mga advanced na linya ng produksyon, na nagiging isang mahalagang direksyon para sa susunod na yugto ng kagamitan at materyal na pakikipagtulungan. Kasabay nito, ang 2-4 inch wafer boat ay patuloy na gumaganap ng papel sa mga platform ng pananaliksik at mga partikular na senaryo ng proseso, tulad ng pagpoproseso ng LED substrate at pag-verify ng proseso. Ang mga Silicon carbide ceramic wafer boat ay magpapakita ng higit na mga pakinabang sa katatagan, kontrol ng laki, at kapasidad ng wafer, na nagtutulak sa patuloy na ebolusyon ng mga kaugnay na teknolohiyang ceramic na materyales.

Mga FAQ

1. Ano ang pangunahing tungkulin ng isang wafer boat?

Ang isang wafer boat ay nagtataglay ng mga semiconductor na wafer sa mga tumpak na posisyon sa pagitan ng pagpoproseso ng furnace. Ang mga pangunahing pag-andar nito ay mekanikal na suporta, pagkakahanay ng wafer at pagiging tugma sa kapaligiran ng proseso ng thermal at kemikal.

2. Ano ang pagkakaiba ng SiC wafer boat at quartz wafer boat?

Ang mga SiC ceramic wafer boat ay karaniwang nagbibigay ng mas mataas na thermal conductivity at mas mataas na high-temperature na mekanikal na kakayahan para sa mga angkop na grado. Ang mga quartz wafer boat ay may mas mababang thermal expansion at malawakang ginagamit sa mga malinis na proseso ng semiconductor furnace. Ang ginustong materyal ay depende sa mga kondisyon ng operating.

3. Anong temperatura ang kayang tiisin ng SiC ceramic wafer boat?

Walang iisang limitasyon sa temperatura para sa lahat ng SiC ceramic wafer boat. Ang maximum na temperatura ng pagpapatakbo ay nakasalalay sa grado ng SiC, kapaligiran ng furnace, mekanikal na pagkarga, tagal ng pagkakalantad at thermal cycling. Ang natapos na bahagi ay dapat na kwalipikado para sa mga inilaan nitong kondisyon sa proseso.

4. Ang mga SiC wafer boat ba ay angkop para sa diffusion at oxidation?

Oo, ang naaangkop na napili at kwalipikadong SiC ceramic wafer boat ay maaaring gamitin sa diffusion at oxidation application. Ang kimika ng materyal, kalinisan sa ibabaw, disenyo ng makina at pagiging tugma sa mga gas ng proseso ay dapat ma-verify.

5. Maaari bang ipasadya ang mga SiC ceramic wafer boat?

Maaaring i-engineered ang mga wafer boat para sa iba't ibang configuration ng furnace, dimensyon ng wafer, bilang ng slot, pitch at support geometries, napapailalim sa pagiging posible sa pagmamanupaktura at pagpapatunay ng disenyo.

6. Ano ang pagkakaiba sa pagitan ng solidong SiC at SiC-coated graphite wafer boats?

Ang mga solidong SiC ceramic wafer boat ay gumagamit ng ceramic body, samantalang ang SiC-coated graphite carriers ay gumagamit ng graphite substrate na may protective SiC layer. Ang kanilang thermal response, mga mekanismo ng pagkabigo, mga panganib sa kontaminasyon at mga limitasyon ng serbisyo ay iba.

7. Ano ang sanhi ng pagbuo ng particle sa mga wafer boat?

Kabilang sa mga potensyal na sanhi ang mekanikal na abrasion, hindi angkop na wafer-contact geometry, deposited-film buildup, thermal damage, mga depekto sa ibabaw at kontaminasyon sa panahon ng paghawak o paglilinis. Ang pagsusuri ng sanhi ng ugat ay dapat isaalang-alang ang materyal ng carrier at aktwal na proseso ng pugon.
