Proseso ng SiC Epitaxy

Ang mga natatanging carbide coating ng VeTek Semiconductor ay nagbibigay ng higit na mahusay na proteksyon para sa mga bahagi ng graphite sa Proseso ng SiC Epitaxy para sa pagpoproseso ng mga hinihingi na semiconductor at composite na mga semiconductor na materyales. Ang resulta ay pinahabang buhay ng bahagi ng grapayt, pagpapanatili ng reaksyong stoichiometry, pagsugpo sa paglipat ng karumihan sa epitaxy at mga aplikasyon ng paglago ng kristal, na nagreresulta sa pagtaas ng ani at kalidad.


Pinoprotektahan ng aming mga tantalum carbide (TaC) coatings ang mga kritikal na bahagi ng furnace at reactor sa mataas na temperatura (hanggang 2200°C) mula sa mainit na ammonia, hydrogen, silicon vapors at molten metals. Ang VeTek Semiconductor ay may malawak na hanay ng mga kakayahan sa pagpoproseso at pagsukat ng grapayt upang matugunan ang iyong mga customized na pangangailangan, upang makapag-alok kami ng bayad na bayad na patong o buong serbisyo, kasama ang aming pangkat ng mga dalubhasang inhinyero na handang magdisenyo ng tamang solusyon para sa iyo at sa iyong partikular na aplikasyon .


Compound semiconductor crystals

Ang VeTek Semiconductor ay maaaring magbigay ng mga espesyal na TaC coating para sa iba't ibang bahagi at carrier. Sa pamamagitan ng nangunguna sa industriya ng proseso ng coating ng VeTek Semiconductor, ang TaC coating ay maaaring makakuha ng mataas na kadalisayan, mataas na temperatura na katatagan at mataas na chemical resistance, sa gayon ay nagpapabuti sa kalidad ng produkto ng mga kristal na TaC/GaN) at EPl layer, at nagpapahaba ng buhay ng mga kritikal na bahagi ng reactor.


Mga thermal insulator

SiC, GaN at AlN crystal growth component kabilang ang mga crucibles, seed holder, deflectors at filters. Mga Industrial assemblies kabilang ang mga resistive heating elements, nozzle, shielding ring at brazing fixture, GaN at SiC epitaxial CVD reactor component kabilang ang mga wafer carrier, satellite tray, shower head, takip at pedestal, mga bahagi ng MOCVD.


Layunin:

 ● LED(Light Emitting Diode) Wafer Carrier

● ALD(Semiconductor) Receiver

● EPI Receptor (SiC Epitaxy Process)


Paghahambing ng SiC Coating at TaC Coating:

SiC TaC
Pangunahing Tampok Napakataas na kadalisayan, Napakahusay na paglaban sa Plasma Napakahusay na katatagan ng mataas na temperatura (pagsunod sa proseso ng mataas na temperatura)
Kadalisayan >99.9999% >99.9999%
Densidad (g/cm3) 3.21 15
Katigasan (kg/mm2) 2900-3300 6.7-7.2
Resistivity [Ωcm] 0.1-15,000 <1
Thermal conductivity (W/m-K) 200-360 22
Coefficient ng thermal expansion(10-6/℃) 4.5-5 6.3
Aplikasyon Semiconductor Equipment Ceramic jig(Focus Ring, Shower Head, Dummy Wafer) SiC Single crystal growth, Epi, UV LED Equipment parts


View as

Porous Tantalum Carbide

Porous Tantalum Carbide

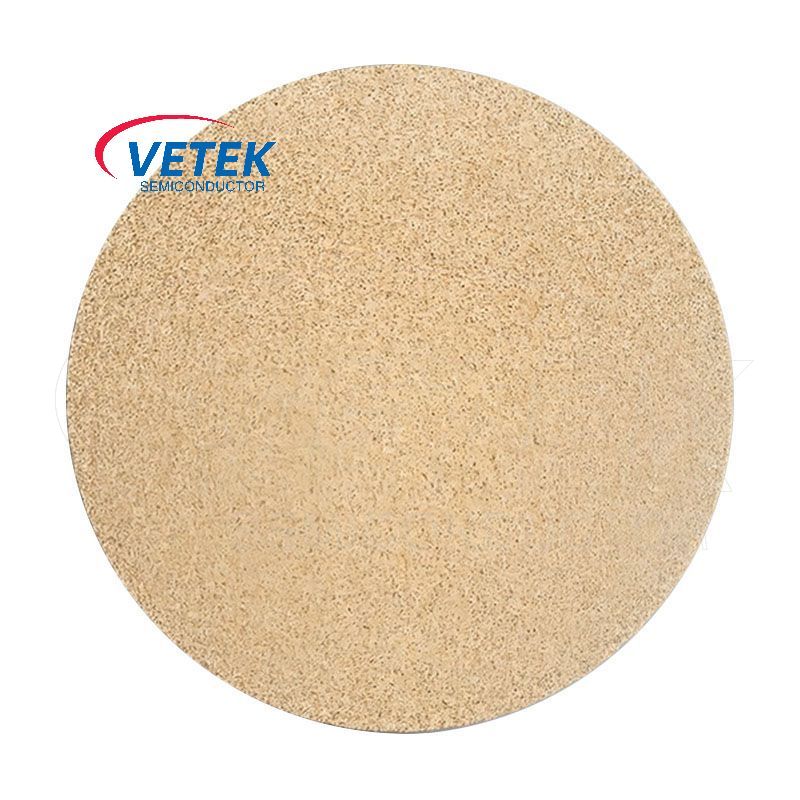

Ang Vetek Semiconductor ay isang propesyonal na tagagawa at pinuno ng mga maliliit na produktong karbida sa Tantalum sa China. Ang porous tantalum carbide ay karaniwang gawa ng pamamaraan ng pag -aalis ng singaw ng kemikal (CVD), tinitiyak ang tumpak na kontrol ng laki at pamamahagi ng butas nito, at isang materyal na tool na nakatuon sa mataas na temperatura ng matinding kapaligiran. Maligayang pagdating sa iyong karagdagang konsultasyon.
TAC Coating Guide Ring

TAC Coating Guide Ring

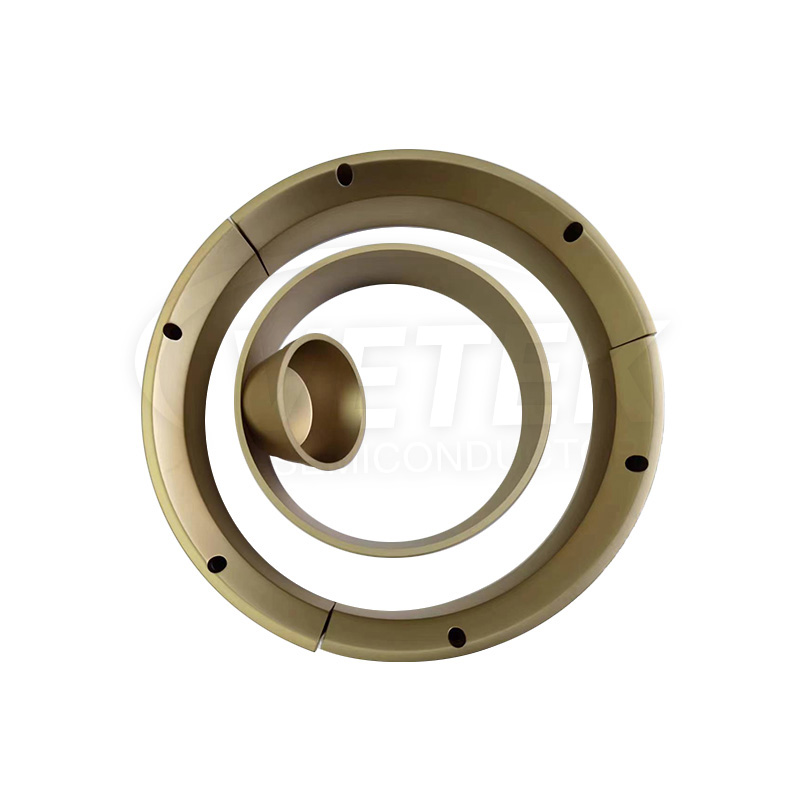

Ang TaC Coating Guide Ring ng VeTek Semiconductor ay nilikha sa pamamagitan ng paglalagay ng tantalum carbide coating sa mga bahagi ng graphite gamit ang isang advanced na pamamaraan na tinatawag na chemical vapor deposition (CVD). Ang pamamaraang ito ay mahusay na itinatag at nag-aalok ng mga pambihirang katangian ng patong. Sa pamamagitan ng paggamit ng TaC Coating Guide Ring, ang habang-buhay ng mga bahagi ng grapayt ay maaaring mapalawak nang malaki, ang paggalaw ng mga dumi ng grapayt ay maaaring masugpo, at ang SiC at AIN na solong kristal na kalidad ay maaasahang mapanatili. Maligayang pagdating sa pagtatanong sa amin.
Tantalum Carbide Ring

Tantalum Carbide Ring

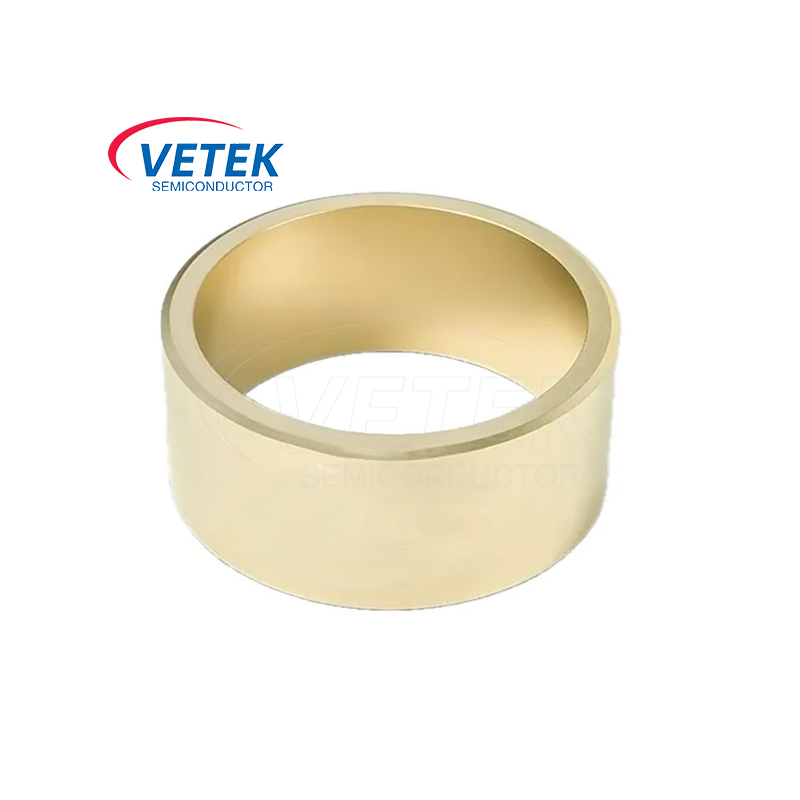

Bilang isang advanced na tagagawa at tagagawa ng Tantalum Carbide Ring Products sa China, ang Vetek Semiconductor Tantalum Carbide Ring ay may mataas na katigasan, pagsusuot ng paglaban, mataas na temperatura ng paglaban at katatagan ng kemikal, at malawakang ginagamit sa patlang ng pagmamanupaktura ng semiconductor. Lalo na sa CVD, PVD, proseso ng pagtatanim ng ion, proseso ng etching, at pagproseso ng wafer at transportasyon, ito ay isang kailangang -kailangan na produkto para sa pagproseso at pagmamanupaktura ng semiconductor. Inaasahan ang iyong karagdagang konsultasyon.
Suporta sa Tantalum Carbide Coating

Suporta sa Tantalum Carbide Coating

Bilang isang propesyonal na tagagawa at pabrika ng produkto ng Tantalum Carbide Coating Support sa China, ang VeTek Semiconductor Tantalum Carbide Coating Support ay karaniwang ginagamit para sa surface coating ng mga structural component o support component sa semiconductor equipment, lalo na para sa surface protection ng mga pangunahing bahagi ng equipment sa mga proseso ng pagmamanupaktura ng semiconductor tulad ng CVD at PVD. Maligayang pagdating sa iyong karagdagang konsultasyon.
Tantalum Carbide Guide Ring

Tantalum Carbide Guide Ring

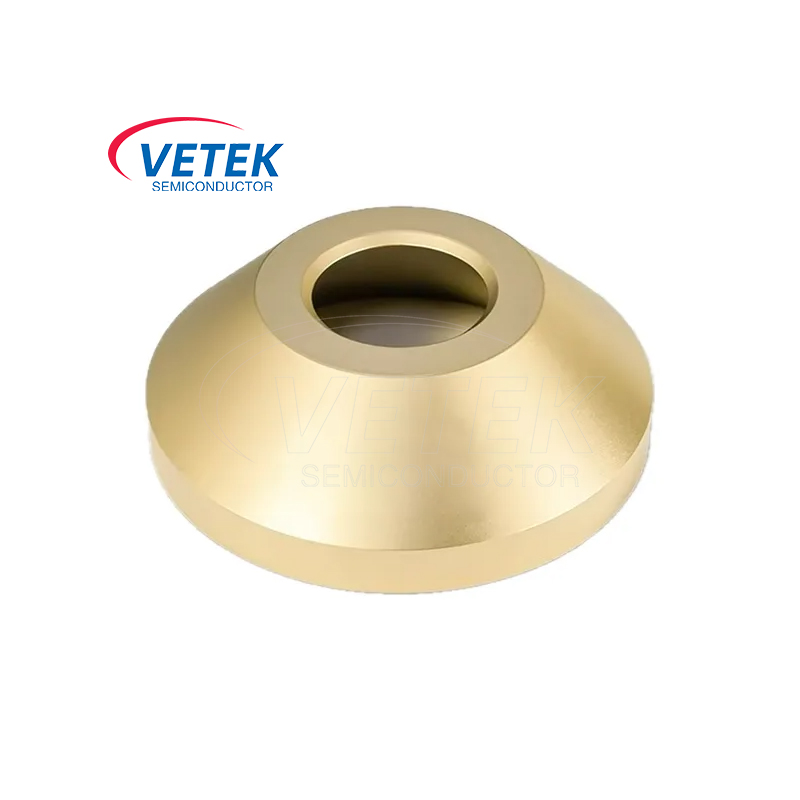

Ang Vetek Semiconductor ay isang propesyonal na tagagawa at pinuno ng Tantalum Carbide Guide Ring Products sa China. Ang aming Tantalum Carbide (TAC) gabay na singsing ay isang sangkap na mataas na pagganap na singsing na gawa sa tantalum carbide, na karaniwang ginagamit sa mga kagamitan sa pagproseso ng semiconductor, lalo na sa mataas na temperatura at lubos na kinakaing unti-unting mga kapaligiran tulad ng CVD, PVD, etching at pagsasabog. Ang Vetek Semiconductor ay nakatuon sa pagbibigay ng mga advanced na solusyon sa teknolohiya at produkto para sa industriya ng semiconductor, at tinatanggap ang iyong karagdagang mga katanungan.
TaC Coating Rotation Susceptor

TaC Coating Rotation Susceptor

Bilang isang propesyonal na tagagawa, innovator at pinuno ng mga produkto ng TaC Coating Rotation Susceptor sa China. Ang VeTek Semiconductor TaC Coating Rotation Susceptor ay karaniwang naka-install sa chemical vapor deposition (CVD) at molecular beam epitaxy (MBE) na kagamitan upang suportahan at paikutin ang mga wafer upang matiyak ang pare-parehong deposition ng materyal at mahusay na reaksyon. Ito ay isang pangunahing bahagi sa pagproseso ng semiconductor. Maligayang pagdating sa iyong karagdagang konsultasyon.
Bilang isang propesyonal na tagagawa at tagapagtustos sa Tsina, mayroon kaming sariling pabrika. Kung kailangan mo ng mga pasadyang serbisyo upang matugunan ang mga tiyak na pangangailangan ng iyong rehiyon o nais na bumili ng advanced at matibay na Proseso ng SiC Epitaxy na ginawa sa China, maaari kang mag -iwan sa amin ng isang mensahe.
