Ano ang Halfmoon sa isang LPE Reaction Chamber?

Sa Silicon Carbide (SiC) epitaxy system, maraming pangunahing bahagi ng reactor ang nananatiling hindi pamilyar sa labas ng industriya ng pagmamanupaktura ng semiconductor. Ang isa sa mga sangkap na ito ay ang "Halfmoon," isang graphite-based na structural part na karaniwang ginagamit sa loob ng LPE reaction chambers.

Kahit na ang Halfmoon ay hindi isang wafer carrier mismo, ito ay gumaganap ng isang mahalagang papel sa pagpapanatili ng katatagan ng reaktor sa panahon ng mataas na temperatura na mga proseso ng paglago ng epitaxial. Habang ang paggawa ng SiC semiconductor ay gumagalaw patungo sa mas malalaking wafer at mas mahigpit na kontrol sa proseso, ang disenyo at materyal na pagganap ng mga panloob na bahagi ng reaktor ay naging lalong mahalaga.

Pag-unawa sa LPE Reaction Chamber

Ang LPE (Liquid Phase Epitaxy) ay isang crystal growth technique na ginagamit sa paggawa ng semiconductor. Sa mga sistema ng SiC epitaxy, ang silid ng reaksyon ay nagpapatakbo sa ilalim ng labis na hinihingi na mga kondisyon na kinasasangkutan ng:

• Mataas na temperatura
• Mga reaktibong proseso ng gas
• Mahabang thermal cycle
• Mahigpit na kontrol sa kontaminasyon
• Mga kinakailangan sa matatag na daloy ng gas

Ang mga modernong SiC epitaxy system tulad ng mga LPE reactor ay lubos na umaasa sa mga matatag na istruktura ng thermal field at pamamahala ng daloy ng gas sa loob ng reaction chamber. Kahit na ang maliliit na pagkakaiba-iba sa pamamahagi ng temperatura o pagkakapareho ng daloy ng gas ay maaaring direktang makaapekto sa kalidad ng epitaxial layer at pagkakapare-pareho ng wafer.

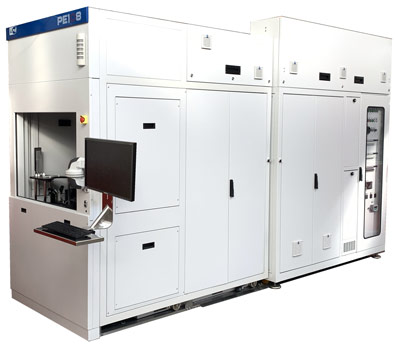

Ang LPE PE1O6 SiC epitaxy reactor, isang horizontal hot-wall system na ginagamit para sa advanced na SiC wafer growth.

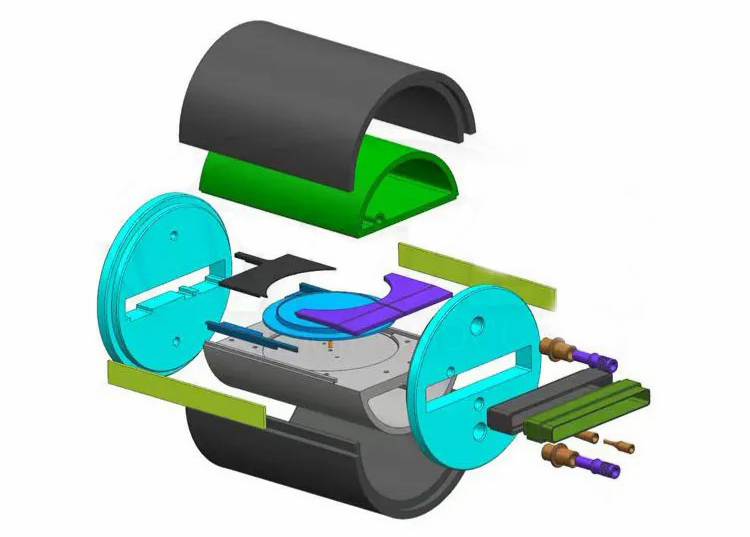

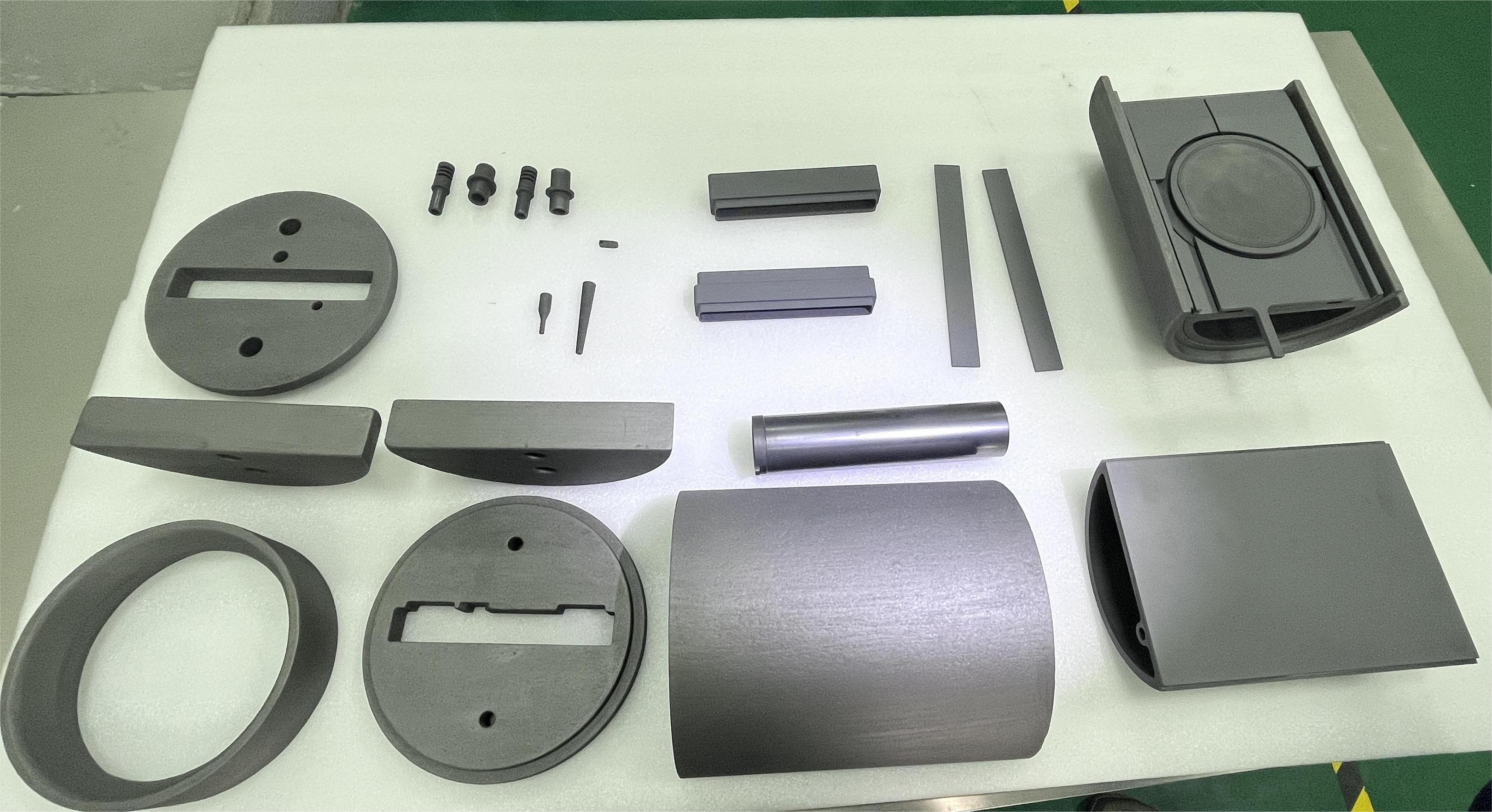

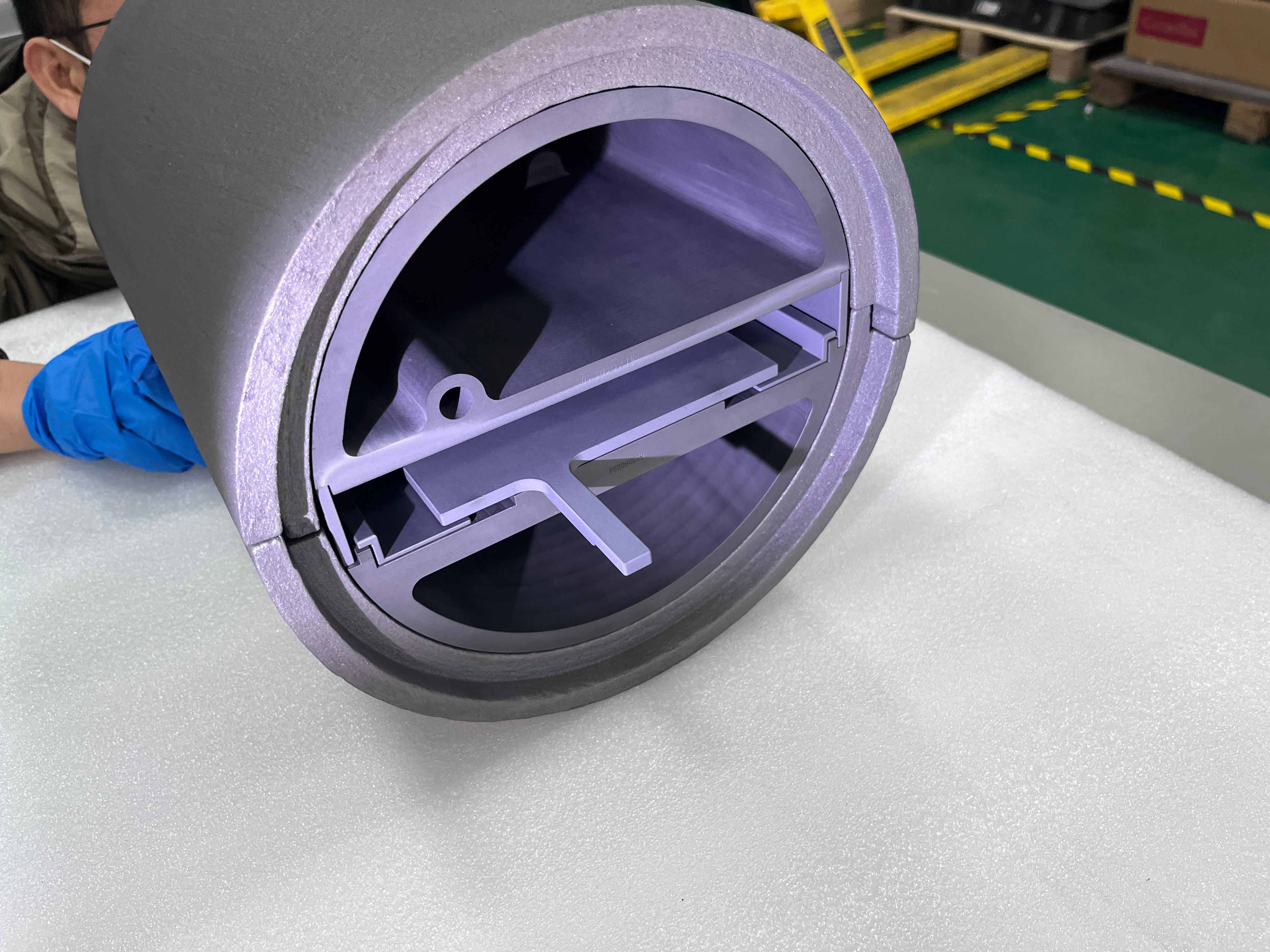

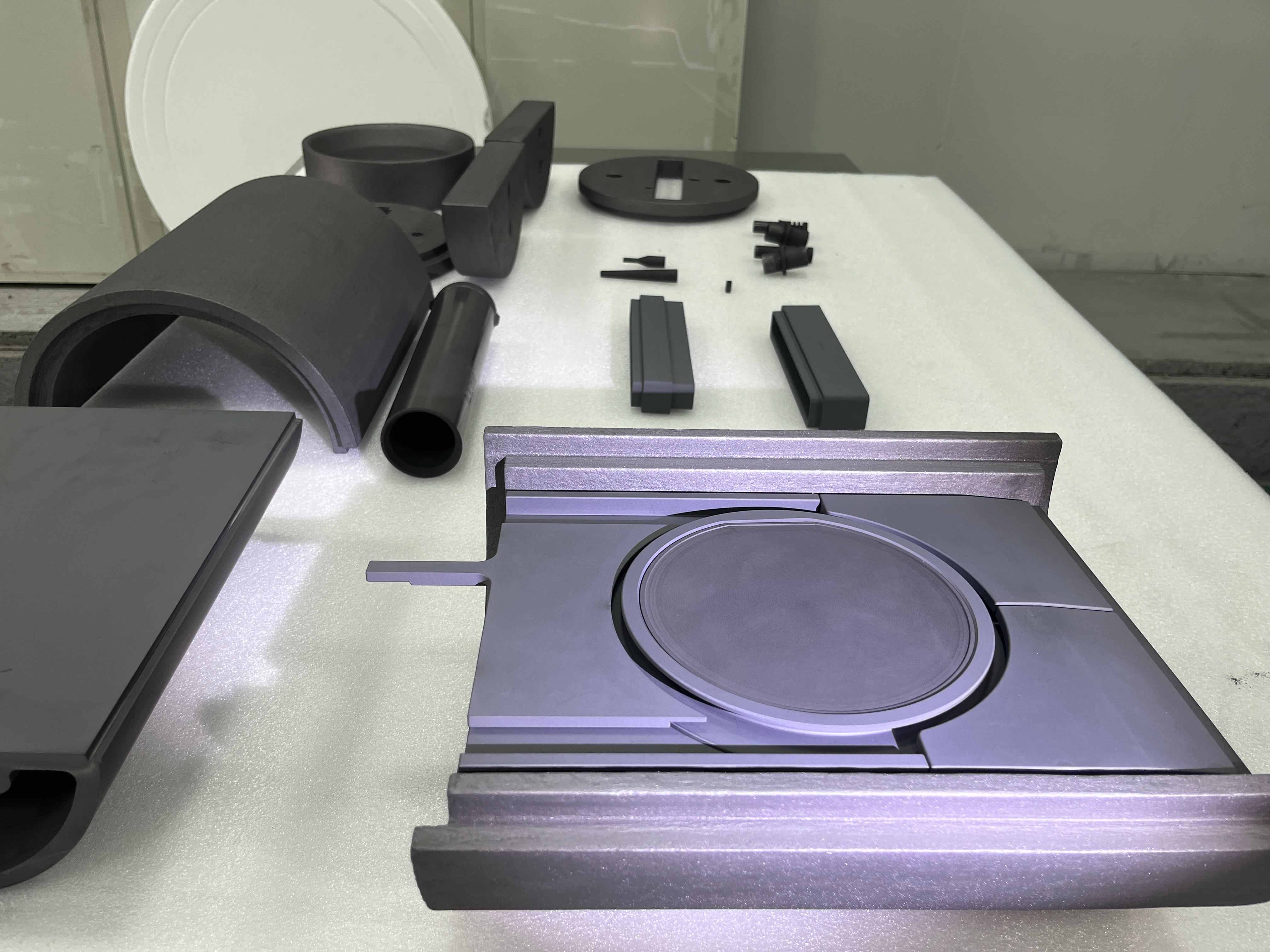

Sa loob ng silid, maraming bahagi na nakabatay sa grapayt ang nagtutulungan upang lumikha ng isang kinokontrol na thermal at kemikal na kapaligiran para sa paglaki ng epitaxial. Ang Halfmoon ay isa sa mga sumusuportang bahagi ng istruktura.

Bakit Tinatawag itong "Halfmoon"?

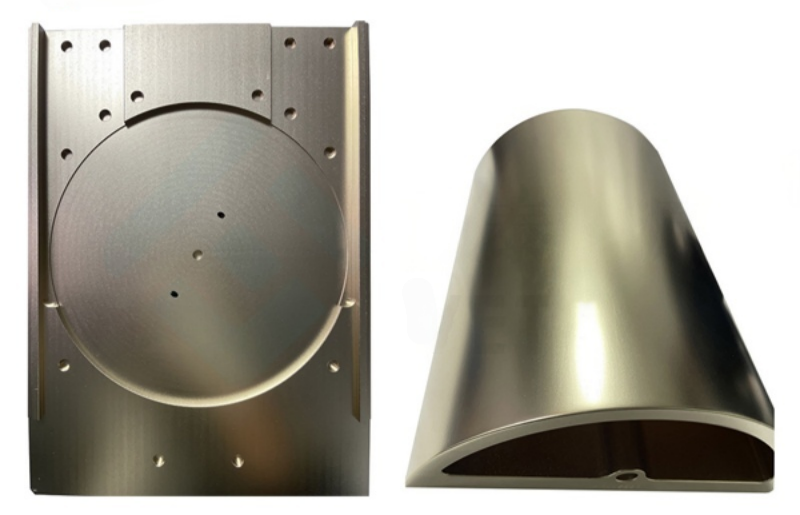

Nakuha ng bahagi ang pangalan nito pangunahin mula sa hugis nito. Sa maraming LPE reactor, ang bahagi ay mukhang katulad ng kalahating bilog o crescent na istraktura kapag naka-install sa paligid ng lugar ng mainit na zone.

Ang iba't ibang mga tagagawa ng kagamitan ay gumagamit ng bahagyang magkakaibang disenyo. Ang ilang bahagi ng Halfmoon ay mas makapal, ang ilan ay may kasamang karagdagang mga istruktura ng suporta, at ang ilan ay direktang konektado sa mga umiikot na asembliya sa loob ng silid.

Sa aktwal na mga sistema ng reaktor, ang geometry ay karaniwang na-optimize kasama ang thermal field at layout ng silid sa halip na sundin ang isang unibersal na pamantayan.

Mga Pag-andar ng Halfmoon Component

Bagama't magkakaiba ang mga disenyo ng reaktor, ang mga bahagi ng Halfmoon ay karaniwang nag-aambag sa ilang mahahalagang function.

1. Sumusuporta sa Reactor Structures

Sa loob ng isang epitaxy reactor, maraming bahagi ng grapayt ang lumalawak at paulit-ulit na lumiliit sa panahon ng mga ikot ng pag-init. Dahil dito, nagiging mahalaga ang mekanikal na katatagan ng mga panloob na bahagi ng suporta sa mahabang panahon ng produksyon.

Sa ilang mga disenyo ng reactor, ang Halfmoon ay tumutulong na mapanatili ang relatibong posisyon ng mga kalapit na istruktura ng silid sa ilalim ng mataas na temperatura na mga kondisyon ng pagpapatakbo. Kahit na ang bahagyang pagpapapangit ay maaaring makaapekto sa pagkakahanay ng silid o pag-uulit ng proseso.

2. Tumutulong sa Katatagan ng Daloy ng Gas

Ang pag-uugali ng daloy ng gas sa loob ng isang SiC reactor ay mas kumplikado kaysa sa lumalabas mula sa labas. Sa mataas na temperatura, kahit na medyo maliit na pagbabago sa istruktura sa loob ng silid ay maaaring magbago ng mga lokal na kondisyon ng daloy.

Depende sa platform ng reactor, maaaring hindi direktang maimpluwensyahan ng Halfmoon kung paano gumagalaw ang mga proseso ng gas sa paligid ng rehiyon ng mainit na sona. Ito ay isang dahilan kung bakit ang geometry ng panloob na silid ay madalas na maingat na na-optimize sa panahon ng pagbuo ng reaktor.

3. Thermal Field Coordination

Ang mga modernong epitaxy system ay nangangailangan ng maingat na kinokontrol na thermal gradients. Ang pag-aayos ng mga bahagi ng grapayt sa loob ng silid ay nakakaimpluwensya sa pamamahagi ng init at kahusayan sa init.

Ang mga bahagi ng Halfmoon ay maaaring hindi direktang makaapekto sa:

• Ang pagmuni-muni ng init
• Thermal na balanse
• Lokal na katatagan ng temperatura
• Pagganap ng thermal shielding

Ito ay nagiging lalong mahalaga para sa malalaking sukat na pagpoproseso ng wafer.

4. Pagsuporta sa Mechanical Rotation System

Ang ilang mga LPE system ay gumagamit ng mga umiikot na assemblies upang mapabuti ang pagkakapareho ng deposition sa panahon ng paglaki ng epitaxial. Sa mga pagsasaayos na ito, ang Lower Halfmoon ay maaaring isama sa malapit na umiikot o sumusuportang mga istruktura sa loob ng silid.

Ang mga mekanikal na kinakailangan ay maaaring maging lubos na hinihingi dahil ang reaktor ay dapat na patuloy na gumana sa ilalim ng parehong mataas na temperatura at chemically reactive na mga kondisyon.

Bakit Marami Pa ring Ginagamit ang Graphite sa Reactor System

Kahit ngayon, ang grapayt ay nananatiling isa sa mga pinaka-praktikal na materyales para sa mga aplikasyon ng semiconductor thermal field. Ito ay relatibong magaan, maaaring i-machine sa kumplikadong mga hugis, at nagpapanatili ng mga matatag na katangian sa mga temperatura kung saan maraming mga metal ang mabibigo.

Para sa mga tagagawa ng reactor, isa pang kalamangan ay ang graphite ay tumutugon nang maayos sa precision machining, na mahalaga para sa mga sangkap na naka-install sa loob ng makitid na mga puwang ng silid.

Kasabay nito, ang hubad na grapayt ay mayroon ding mga limitasyon. Sa ilalim ng pangmatagalang pagkakalantad sa mga reaktibong proseso ng gas at paulit-ulit na thermal cycling, ang ibabaw ay maaaring unti-unting bumaba o bumuo ng mga particle. Dahil dito, ang mga pinahiran na istruktura ng grapayt ay karaniwang ginagamit na ngayon sa mga modernong sistema ng epitaxy ng SiC.

Ang Papel ng CVD SiC Coating

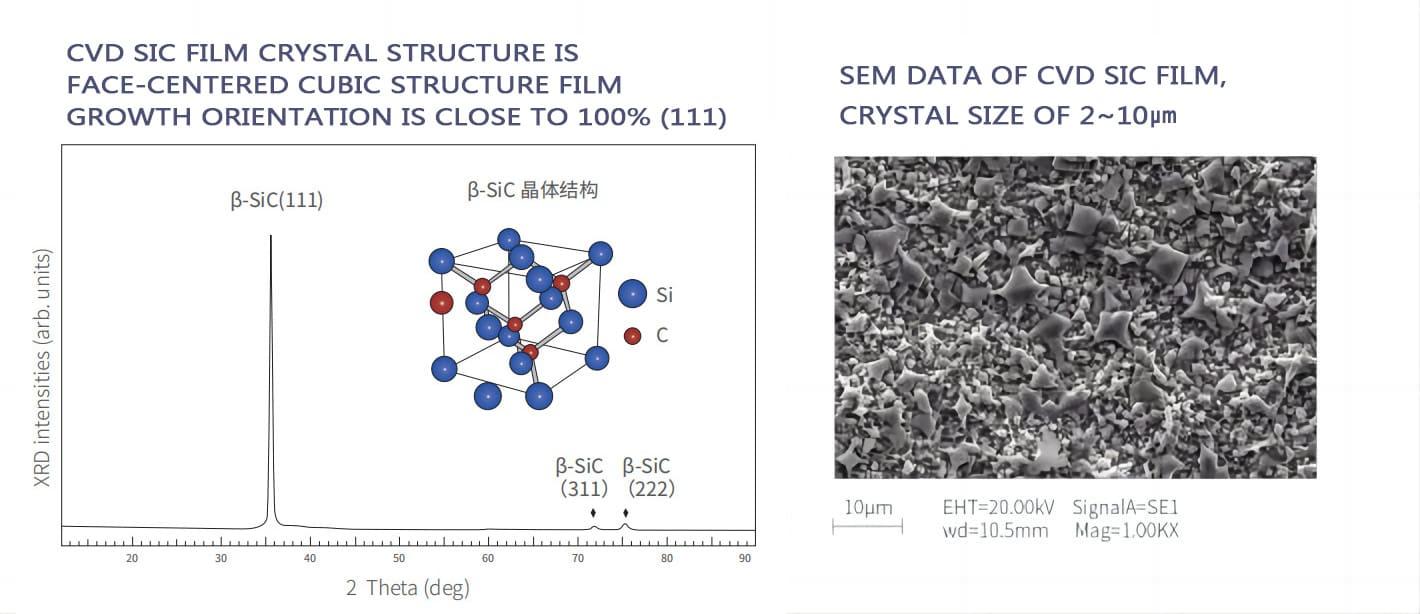

Ang CVD SiC (Chemical Vapor Deposition Silicon Carbide) coating ay malawakang ginagamit sa mga bahagi ng graphite reactor sa SiC epitaxy system.

Ang patong ay bumubuo ng isang siksik na proteksiyon na layer sa ibabaw ng grapayt, na tumutulong sa pagpapabuti:

• paglaban sa kaagnasan
• Kalinisan ng ibabaw
• Magsuot ng pagtutol
• Pagganap ng thermal shock
• Katatagan ng proseso

Ang mga bahagi ng grapayt na pinahiran ng SiC ay karaniwang matatagpuan sa:

• Mga susceptor
• Wafer carrier
• Mga liner ng silid
• Mga bahagi ng daloy ng gas
• Halfmoon assemblies

Bakit Mas Maraming Kumpanya ang Nag-aaral ng TaC Coatings

Sa mga nagdaang taon, ang TaC coating ay nagsimulang makaakit ng higit na atensyon sa mga advanced na semiconductor thermal field na mga aplikasyon, lalo na sa mataas na temperatura na mga proseso ng SiC.

Ang isang dahilan ay ang ilang mga susunod na henerasyong sistema ng paglaki ng kristal ay gumagana sa ilalim ng mga kondisyon kung saan ang mga conventional coating na materyales ay maaaring humarap sa mas malaking thermal at chemical stress sa mahabang proseso ng cycle.

Kung ikukumpara sa mga tradisyonal na SiC coatings, ang TaC ay karaniwang nagpapakita ng mas malakas na katatagan ng kemikal sa napakataas na temperatura. Dahil dito, ang mga mananaliksik at mga tagagawa ng kagamitan ay patuloy na sinusuri ang potensyal nito para sa hinaharap na mga sistema ng reaktor na may mataas na temperatura.

Thermal Insulation Materials sa Paikot ng Reactor

Bukod sa istrukturang mga bahagi ng grapayt, ang mga thermal insulation na materyales ay malakas ding nakakaimpluwensya sa pagganap ng reaktor.

Ang mga sistema ng semiconductor ay kadalasang gumagamit ng:

• Nadama ang malambot na grapayt
• Nadama ang matibay na grapayt
• Nadama ang carbon fiber na nakabatay sa PAN
• Mga materyales sa pagkakabukod ng carbon composite

Ang mga materyales na ito ay nakakatulong na mabawasan ang pagkawala ng init at mapanatili ang matatag na pamamahagi ng temperatura sa mahabang panahon ng paglaki.

Tumataas na Demand sa Modern SiC Epitaxy

Habang umuusad ang industriya ng SiC patungo sa 200 mm wafer platform, ang mga internal na bahagi ng reactor ay nahaharap sa lalong mahigpit na mga kinakailangan para sa thermal stability, dimensional precision, at contamination control.

Ang mabilis na pag-unlad ng mga de-koryenteng sasakyan, renewable energy system, at high-frequency power electronics ay nagpapabilis ng demand para sa SiC wafers.

Habang tumataas ang mga laki ng wafer mula 4-inch hanggang 6-inch at 8-inch na platform, dapat matugunan ng mga bahagi ng reactor ang mas mahigpit na mga kinakailangan para sa:

• Dimensional na katumpakan
• Pagkakapareho ng patong
• Thermal na katatagan
• Kontrol ng kadalisayan
• Mechanical na pagiging maaasahan

Maging ang mga sumusuporta sa mga bahagi ng kamara gaya ng Halfmoon assemblies ay nagiging mas teknikal na hinihingi.

Konklusyon

Ang Halfmoon ay maaaring mukhang medyo simpleng graphite na istraktura sa loob ng isang LPE reaction chamber, ngunit ito ay nag-aambag sa ilang mahahalagang aspeto ng reactor operation, kabilang ang thermal stability, gas flow coordination, at mechanical support.

Ang ebolusyon nito ay nagpapakita rin ng mas malawak na uso sa paggawa ng semiconductor: mas mataas na temperatura, mas malinis na proseso, mas malalaking wafer, at mas advanced na material engineering.

Habang patuloy na umuunlad ang teknolohiya ng SiC epitaxy, ang mga bahagi ng reactor at mga teknolohiya ng coating ay malamang na maging mas dalubhasa at naaayon sa pagganap.
