VETEK-AMAT Hollow Lift Pin Solution: High-Purity Graphite Substrate na may CVD SiC Coating

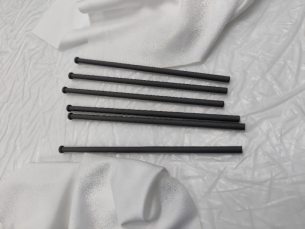

Figure 1: AMAT 0200-03201 Hollow Lift Pin pisikal na produkto (para sa 300 mm silicon epitaxy system)

Sa mga proseso ng paglipat ng semiconductor wafer, ang hollow lift pin (Wafer Lift Pin) ay nagsasagawa ng mga kritikal na gawain ng pagsuporta at paglilipat ng mga wafer. Sa mga kapaligiran sa prosesong may mataas na temperatura gaya ng MOCVD at epitaxial growth, dapat na magkasabay na matugunan ng mga lift pin ang maraming kinakailangan kabilang ang mataas na purity, corrosion resistance, thermal shock resistance, at mababang particle contamination.

Sa kasalukuyan, ang mga pangunahing lift pin sa merkado ay gumagamit ng isang graphite substrate + CVD SiC coating solution. Gayunpaman, ang teknolohiya ng patong ng karamihan ng mga supplier ay maaari lamang masakop ang panlabas na ibabaw—para sa mga guwang na istruktura,ang panloob na pader ay tunay na "lupain ng teknikal na walang tao".

I. Tatlong Pangunahing Hamon na Hinaharap ng Inner-Wall Coating

1. Uncontrolled Deposition Uniformity

Ang mga guwang na istruktura ay may malaking aspect ratio. Ang mga CVD reactant gas ay nagpupumilit na magkalat nang pantay-pantay sa kalaliman sa panloob na butas, na nagiging sanhi ng pagbaba ng kapal ng patong sa loob ng dingding sa isang gradient mula sa daungan patungo sa malalim na interior, na ang mga lokal na lugar ay nagpapakita pa nga ng mga hubad na nakalantad na rehiyon.

2. Hindi Sapat na Interfacial Bonding Strength

Nililimitahan ng curved inner-wall surface ang optimization space ng mga parameter ng proseso ng deposition. Ang lakas ng pagbubuklod sa pagitan ng coating at ng graphite substrate ay mahirap maabot ang parehong antas ng panlabas na ibabaw, at ang mga micro-crack o kahit pagbabalat ay madaling mangyari sa panahon ng thermal cycling.

3. Hindi Nakontrol na Panloob na Kalinisan ng Bore

Kung ang buhaghag na istraktura ng graphite substrate ay hindi ganap na natatakpan ng patong, ang mga particle ng carbon at mga metal na dumi ay ilalabas sa mataas na temperatura. Kapag natanggal ang mga dumi, direktang nagdudulot ang mga ito ng pagkakaiba sa kulay at mga depekto ng particle sa ibabaw ng wafer, na lubhang nagpapababa sa ani ng produksyon.

Gamit ang malalim nitong teknikal na kadalubhasaan na naipon sa larangan ng patong ng CVD, matagumpay na nalampasan ng VETEK ang mga hamon ng pare-parehong deposition at interfacial bonding ng CVD SiC coating sa panloob na dingding ng mga guwang na istruktura—mula sa pag-optimize ng simulation ng field ng daloy ng gas hanggang sa tumpak na kontrol sa field ng temperatura ng deposition, na nagtatatag ng kumpletong solusyon ng proseso ng patong sa loob ng dingding, na nagsisiguro ng kapal ng panloob na patong at lalim mula sa panloob na pagbubutas at lalim. dala ang kalinisan na nakakatugon sa mga pamantayan.

Magbibigay ang artikulong ito ng malalim na pagsusuri ng: ang mga teknikal na paghihirap ng hollow lift pin na inner-wall coating, kung paano naaapektuhan ng pagkakapareho ng inner-wall coating ang ani ng wafer, at ang mga key control node mula sa disenyo ng proseso hanggang sa kontrol sa kalidad at paghahatid.

II. Ano ang AMAT Hollow Lift Pin?

Ang AMAT hollow lift pin ay isang precision wafer handling component na ginagamit sa loob ng semiconductor process equipment. Ang pangunahing tungkulin nito ay iangat at iposisyon ang mga wafer sa panahon ng paglo-load, pagbabawas, at pagpoproseso ng mga pagkakasunud-sunod.

Hindi tulad ng conventional solid lift pins, ang guwang na disenyo ay may kasamang panloob na lukab. Binabawasan ng istrukturang ito ang kabuuang dami ng materyal at thermal mass habang pinapanatili ang kinakailangang mekanikal na geometry. Gayunpaman, para sa mga aplikasyon ng semiconductor, ang pagmamanupaktura ng mga hollow lift pin ay higit na hinihingi kaysa sa machining conventional solid component. Ang katumpakan ng dimensyon ng parehong panloob at panlabas na mga ibabaw ay dapat na mahigpit na kinokontrol, at ang concentricity sa pagitan ng panloob at panlabas na mga geometri ay partikular na kritikal. Samakatuwid, ang parehong mga proseso ng pagpili ng materyal at patong ay mahalaga sa panghuling pagganap ng lift pin.

Para sa AMAT epitaxy system, ang VETEK Semiconductor ay nagbibigay ng customized na AMAT hollow lift pin solutions batay sa high-purity graphite substrates at siksik na CVD silicon carbide (SiC) coatings. Ang guwang na istraktura ay nakakatulong na mabawasan ang hindi kinakailangang materyal na masa habang pinapanatili ang mekanikal na istraktura na kinakailangan para sa pag-angat ng wafer; ang CVD silicon carbide coating ay nagbibigay ng mataas na kadalisayan, paglaban sa kemikal, at katatagan ng mataas na temperatura. Ang AMAT 0200-03201 lift pin ng VETEK ay partikular na idinisenyo para sa 300 mm na silicon na epitaxy application at maaaring gawin ayon sa mga guhit, sukat, at mga kinakailangan sa proseso ng customer.

III. Istraktura ng AMAT Hollow Lift Pin ng VETEK

Kasalukuyang nakatuon ang VETEK sa high-purity graphite + CVD silicon carbide coating structure para sa AMAT hollow lift pins. Ang pangunahing proseso ng pagtatayo ay:

High-purity graphite substrate → Precision CNC machining → CVD silicon carbide coating → Precision inspection

Ang graphite substrate ay nagbibigay ng structural foundation at angkop para sa precision machining ng thin-wall at hollow geometries. Karaniwang gumagamit ang VETEK ng mga imported na semiconductor-grade graphite na materyales, kabilang ang mga materyales mula sa SGL Carbon at Toyo Tanso, depende sa mga kinakailangan ng customer. Ang isang siksik na CVD silicon carbide coating ay idinideposito sa ibabaw ng grapayt upang makabuo ng isang proteksiyong semiconductor-grade working surface.

Bakit Pumili ng Graphite bilang Substrate?

Para sa mga hollow lift pin, ang substrate na materyal ay dapat magkaroon ng balanse sa machinability, thermal performance, mechanical stability, at coating process compatibility. Ang high-purity graphite ay partikular na angkop dahil nag-aalok ito ng mga sumusunod na katangian:

• Magandang katatagan sa mataas na temperatura

• Mababang pagpapalawak ng thermal

• Magandang thermal conductivity

• Medyo mababa ang density

• Napakahusay na machinability para sa mga kumplikadong geometries

• Pagkatugma sa proseso ng patong ng silikon na karbid na CVD

Ang paggamit ng grapayt ay ginagawang posible rin ang paggawa ng mga kumplikadong guwang at manipis na pader na istruktura na may mataas na katumpakan. Ang VETEK ay nagtataglay ng precision CNC machining na mga kakayahan para sa semiconductor graphite at silicon carbide na mga bahagi, na may mga proseso ng machining na na-optimize para sa dimensional na kontrol at kalidad ng ibabaw.

IV. CVD Silicon Carbide Coating: Ang Kritikal na Proteksiyon na Layer

Ang CVD silicon carbide coating ay isa sa pinakamahalagang katangian ng VETEK AMAT hollow lift pins. Ang coating na ito ay bumubuo ng siksik na silicon carbide surface sa graphite substrate, na tumutulong na protektahan ang pinagbabatayan na graphite mula sa kapaligiran ng proseso.

Ang karaniwang CVD silicon carbide coating kapal para sa naturang mga bahagi ng VETEK ay humigit-kumulang100±20 μm. Ang kadalisayan ng patong ay humigit-kumulang6N / 99.99995%.

Kasama sa mga teknikal na kakayahan ng VETEK na mas malawak na CVD silicon carbide ang mga high-purity coating, kinokontrol na kapal ng coating, at pagkakapareho ng kapal ng batch-to-batch. Ang teknikal na data ay nagpapahiwatig na ang CVD silicon carbide coating purity ay nasa 6N–7N level. Para sa mga partikular na proyekto ng AMAT lift pin, ang mga detalye ng coating ay maaaring iakma ayon sa mga drawing ng customer at mga kinakailangan sa proseso.

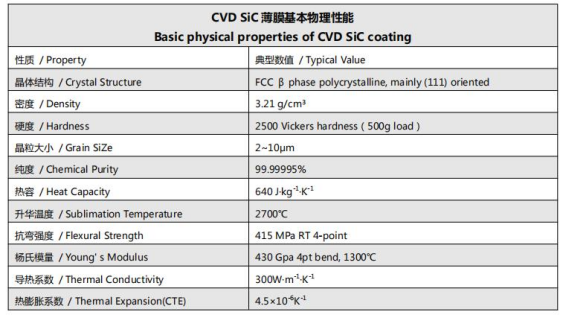

Figure 2: Mga pangunahing pisikal na katangian ng CVD SiC coating

Bakit Mahalaga ang Inner-Wall Coating?

Ang isa sa mga pinaka-technical na mapaghamong aspeto ng AMAT hollow lift pins ay hindi lamang pagpapatong sa panlabas na ibabaw, ngunit pagkamit ng isang matatag at pare-parehong patong sa panloob na dingding ng guwang na istraktura.

Ang panloob na ibabaw ay mahirap ma-access sa panahon ng proseso ng patong ng CVD. Kung ikukumpara sa panlabas na ibabaw, ang panloob na geometry ay nagpapakilala ng mga karagdagang hamon sa daloy ng gas, pagkakapareho ng deposition, kontrol sa kapal ng coating, at pagkakapare-pareho ng proseso. Samakatuwid, ang kalidad ng inner-wall coating ay maaaring maging isang mahalagang kadahilanan sa pagkakaiba-iba sa mga supplier.

Ang VETEK ay may karanasan sa CVD silicon carbide coating ng mga guwang na istruktura at naglalagay ng espesyal na diin sa panloob na ibabaw. Ang isang mahusay na kontroladong inner-wall coating ay nakakatulong na mapanatili ang isang proteksiyon na silicon carbide layer sa buong guwang na istraktura, sa halip na iwanan ang panloob na graphite na nakalantad sa kapaligiran ng proseso. Ito ay partikular na mahalaga kapag ang lift pin ay gumagana sa mataas na temperatura at agresibong kemikal na mga silid ng proseso ng semiconductor.

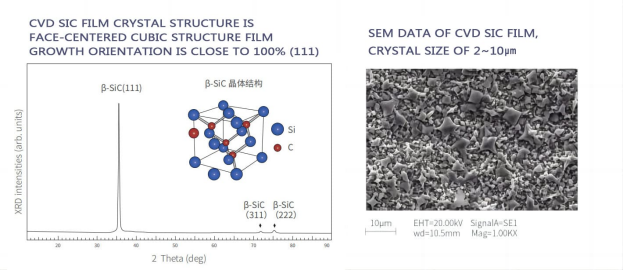

Figure 3: Microscopic crystal na istraktura ng CVD silicon carbide coating

V. Mga Pangunahing Kalamangan ng VETEK AMAT Hollow Lift Pins

Mataas na kadalisayan na sistema ng materyal:Ang kumbinasyon ng high-purity graphite at high-purity CVD silicon carbide ay idinisenyo para sa mga semiconductor na kapaligiran kung saan ang kontrol sa kontaminasyon ay kritikal. Depende sa napiling detalye, ang CVD silicon carbide coating purity ay 6N.

Karaniwang 100±20 μm silicon carbide coating:Ang karaniwang kapal ng coating ng VETEK ay humigit-kumulang 100±20 μm, na nagbibigay ng praktikal na kapal ng coating para sa mga bahagi ng proseso ng semiconductor, habang ang pagpapasadya ay magagamit ayon sa mga kinakailangan ng customer.

Napakahusay na kakayahan sa patong ng panloob na dingding:Para sa mga guwang na bahagi, ang inner-wall coating ay isa sa mga mas mahirap na bahagi ng proseso ng pagmamanupaktura. Ang VETEK ay nakabuo ng mga proseso ng coating na may kakayahang makamit ang mataas na kalidad na saklaw sa panloob na dingding ng mga hollow lift pin, mula sa gas flow field simulation hanggang sa temperature field control, tinitiyak ang pare-parehong kapal ng coating, matatag na pagbubuklod.

Katatagan ng mataas na temperatura:Parehong ang graphite substrate at ang CVD silicon carbide coating ay angkop para sa mataas na temperatura na mga kapaligiran ng proseso ng semiconductor. Ang CVD silicon carbide layer ay nagbibigay ng karagdagang proteksyon laban sa chemical attack at surface degradation. Ang data ng CVD silicon carbide film ng VETEK ay naglilista ng mataas na thermal conductivity, mababang thermal expansion, at isang sublimation na temperatura na humigit-kumulang 2700 °C, na nagpapahiwatig na ang materyal ay angkop para sa hinihingi na mataas na temperatura na mga aplikasyon.

Paglaban sa kemikal at kaagnasan:Ang siksik na CVD silicon carbide surface ay nag-aalok ng mas mahusay na corrosion resistance kaysa sa bare graphite at maaaring makatiis sa mga agresibong proseso ng gas at mga kemikal na paglilinis ng kapaligiran. Nakakatulong ito na bawasan ang pagkasira ng substrate at pinapanatili ang isang mas matatag na ibabaw ng bahagi sa mga paulit-ulit na ikot ng proseso.

Precision machining at pagpapasadya:Ang mga hollow lift pin ay nangangailangan ng tumpak na kontrol ng panlabas na diameter, panloob na diameter, kapal ng pader, haba, at concentricity. Pinagsasama ng VETEK ang CNC precision machining sa mga proseso ng patong ng CVD upang makagawa ng mga kumplikadong bahagi ng semiconductor ayon sa mga guhit ng customer. Ang mga lift pin ay maaaring gawin ayon sa:

• Mga drawing ng customer

• Mga halimbawang bahagi

• Mga sukat na pagtutukoy

• Kinakailangan ang kapal ng patong

• Kinakailangang grado ng grapayt

• Mga tiyak na kinakailangan sa proseso

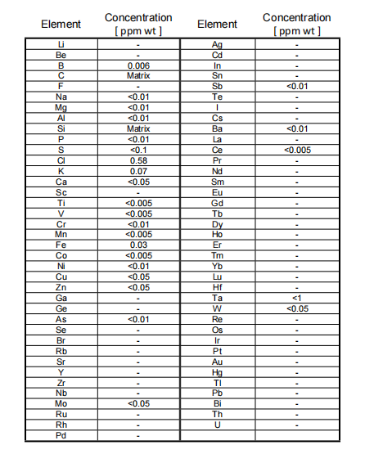

Figure 4: CVD silicon carbide coating GDMS purity test report

VI. Mga Karaniwang Aplikasyon

Silicon epitaxy:Ang mga lift pin ay ginagamit para sa wafer lifting, positioning, at paglipat sa loob ng epitaxy equipment. Ang umiiral na produkto ng AMAT 0200-03201 ng VETEK ay partikular na nakaposisyon para sa 300 mm na mga aplikasyon ng silicon epitaxy.

Mga sistema ng paghawak ng wafer:Ang mga lift pin ay maaaring magsilbing precision wafer handling component para sa mga application na nangangailangan ng mataas na temperatura na katatagan, dimensional na katumpakan, at kontrol sa kontaminasyon. Ang mga wafer lift pin na may guwang na tubular na katawan ay maaaring epektibong mabawasan ang lokal na pagkawala ng init, at sa gayon ay binabawasan ang mga marka ng pin na karaniwang nakikita sa wafer sa likuran sa mga prosesong may mataas na temperatura (tulad ng paglaki ng epitaxial o pagsusubo). Ang pagbuo ng isang guwang na lukab sa loob ng lift pin body ay nagpapababa ng thermal mass at nagpapabuti sa pagkakapareho ng temperatura ng wafer.

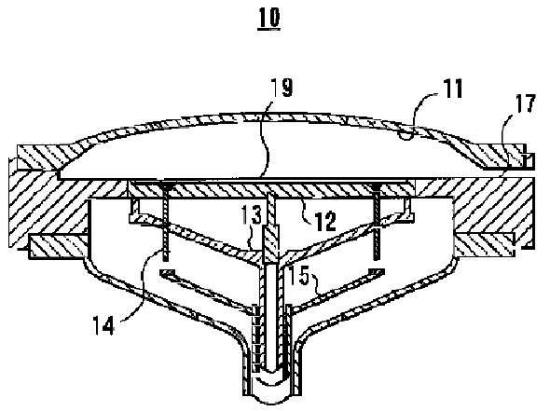

Figure 5: Schematic ng prinsipyo kung saan binabawasan ng mga hollow lift pin ang thermal mass at pinapabuti ang pagkakapareho ng temperatura ng wafer

Mga kagamitan sa proseso ng semiconductor:Batay sa mga guhit at sample ng customer, ang mga katulad na bahagi ng graphite + CVD silicon carbide ay maaaring mabuo para sa iba pang mga platform ng kagamitan sa semiconductor. Sinasaklaw ng portfolio ng produkto ng semiconductor ng VETEK ang silicon epitaxy, silicon carbide epitaxy, MOCVD, RTP/RTA, etching, at iba pang mga proseso ng semiconductor.



VII. Proseso ng Paggawa: Mga Key Control Node mula sa Disenyo ng Proseso hanggang sa Quality Control at Delivery

Ang paggawa ng AMAT hollow lift pins ay nagsasangkot ng maraming kritikal na hakbang, bawat isa ay direktang nakakaapekto sa pagiging maaasahan ng panghuling produkto at ani ng wafer:

1. Pagpili ng materyal na graphite— Piliin ang naaangkop na high-purity graphite grade (SGL Carbon o Toyo Tanso, atbp.) ayon sa mga kinakailangan sa dimensional, thermal performance, at purity ng customer.

2. Precision CNC machining— I-machine ang blangko ng grapayt sa kinakailangang hollow geometry. Ang espesyal na pansin ay binabayaran sa panloob na diameter, panlabas na lapad, kapal ng pader, haba, at concentricity.

3. Paghahanda sa ibabaw— Ang machined graphite component ay sumasailalim sa paglilinis at paghahanda sa ibabaw bago ang CVD coating.

4. CVD silicon carbide coating— Maglagay ng siksik na CVD silicon carbide layer sa graphite substrate. Ang karaniwang kapal ng patong ay humigit-kumulang 100±20 μm, na may kadalisayan ng patong na 6N ayon sa napiling detalye.

5. Inner surface coating (kritikal na teknikal na hakbang)— Para sa hollow lift pins, ang panloob na dingding ay maingat na pinoproseso upang makamit ang matatag na silicon carbide coating coverage. Sa pamamagitan ng gas flow field simulation optimization at tumpak na deposition temperature field control, natitiyak ang pare-parehong kapal ng coating mula sa port hanggang sa malalim na interior ng bore, firm bonding, at internal bore cleanliness meeting standards.

6. Inspeksyon — Ang mga natapos na bahagi ay sumasailalim sa inspeksyon para sa katumpakan ng dimensional, kondisyon ng coating, at iba pang mga kinakailangan na tinukoy ng customer bago ipadala.

Ang mga kakayahan sa produksyon ng VETEK ay sumasaklaw sa purification, CNC machining, CVD coating, at inspeksyon, na nagbibigay ng pinagsamang manufacturing chain para sa semiconductor carbon-based na mga bahagi.

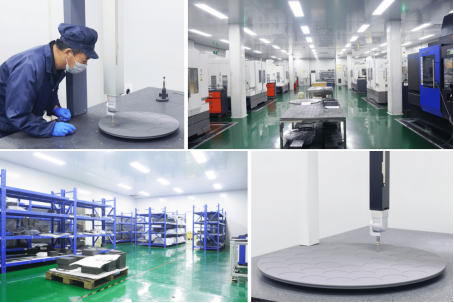

Figure 6: VETEK semiconductor materials production at precision machining base

VIII. Sample Lead Time

Ang karaniwang lead time para sa customized na AMAT hollow lift pin sample ay kasing bilis ng humigit-kumulang 20 araw. Ang aktwal na oras ng paghahatid ay maaaring mag-iba depende sa pagiging kumplikado ng pagguhit, pagpili ng materyal, mga kinakailangan sa patong, dami, at mga kinakailangan sa inspeksyon. Para sa mga paulit-ulit na order o mga kwalipikadong produkto na, ang mga iskedyul ng produksyon ay maaaring hiwalay na pag-usapan ayon sa mga pagtataya ng customer at mga kinakailangang petsa ng paghahatid.

Figure 7: VETEK AMAT hollow lift pin product packaging



IX. Bakit Pumili ng AMAT Hollow Lift Pins ng VETEK?

Isinasama ng VETEK ang pagkuha ng graphite na materyal, precision machining, CVD silicon carbide coating, at semiconductor component manufacturing sa isang pinagsamang proseso ng produksyon. Kabilang sa mga pangunahing kakayahan ang:

• High-purity graphite substrate (SGL Carbon / Toyo Tanso, atbp.)

• CVD silicon carbide coatingpurity 6N

• Karaniwang kapal ng coating 100±20 μm

• Hollow structure machining

• Inner-wall CVD silicon carbide coating (core differentiating capability)

• Precision CNC machining

• Mga solusyon sa wafer lift pin na katugma sa AMAT

• Sample ng lead time na kasing bilis ng humigit-kumulang 20 araw

Sinasaklaw ng VETEK ang kumpletong teknikal na chain ng CVD equipment development, CVD process development, CNC precision machining, at purification, na sinusuportahan ng mga dedikadong R&D center at semiconductor materials production facility.

X. Mga Madalas Itanong (FAQ)

Q1: Ano ang karaniwang CVD silicon carbide coating kapal ng VETEK AMAT hollow lift pins?

Ang karaniwang kapal ng patong ay humigit-kumulang 100±20 μm. Maaaring iakma ang partikular na kapal ayon sa mga guhit ng customer at mga kinakailangan sa proseso.

Q2: Anong antas ng kadalisayan ang maaaring makamit ng CVD silicon carbide coating?

Depende sa napiling detalye, ang coating purity ay humigit-kumulang 6N (99.99995%). Ang CVD silicon carbide platform ng VETEK ay regular na gumagana sa antas na 6N–7N.

T3: Bakit kritikal ang patong sa panloob na dingding para sa mga hollow lift pin?

Ang panloob na geometry ay mahirap isuot ng pantay. Pinipigilan ng mataas na kalidad na saklaw ng inner-wall na silicon carbide ang graphite substrate na malantad sa mataas na temperatura, mga kapaligiran ng proseso na may aktibong kemikal at ito ay isang pangunahing kadahilanan sa pagkakaiba para sa pangmatagalang pagiging maaasahan. Ang pagkakapareho ng patong sa loob ng dingding ay direktang nauugnay sa kalinisan ng panloob na bore at ani ng wafer.

Q4: Maaari bang gumawa ang VETEK ayon sa aking mga drawing o sample ng OEM?

Oo. Maaaring gumawa ang VETEK ayon sa mga guhit ng customer, mga numero ng bahagi ng OEM (tulad ng AMAT 0200-03201), mga sample na bahagi, mga dimensional na detalye, kinakailangang grado ng grapayt, at mga kinakailangan sa patong.

Q5: Ano ang karaniwang sample lead time?

Ang karaniwang sample na lead time ay kasing bilis ng humigit-kumulang 20 araw. Ang aktwal na paghahatid ay nakasalalay sa pagiging kumplikado ng pagguhit, pagpili ng materyal, mga kinakailangan sa patong, dami, at mga pangangailangan sa inspeksyon.

XI. Buod

Kahit na ang AMAT hollow lift pin ay medyo maliit na bahagi ng semiconductor, ang mga kinakailangan sa pagmamanupaktura nito ay malayo sa simple. Ang geometry ng manipis na pader, mahigpit na mga kinakailangan sa concentricity, mataas na temperatura na operasyon, kontrol sa kontaminasyon, at ang kumbinasyon ng panloob na ibabaw na patong ay ginagawa itong isang dalubhasang bahagi ng proseso ng semiconductor.

Ang kasalukuyang solusyon ng VETEK ay gumagamit ng high-purity graphite na may CVD silicon carbide coating, na pinagsasama ang machinability at thermal na katangian ng graphite na may mataas na purity, chemical resistance, at high-temperature stability ng CVD silicon carbide. Sa karaniwang kapal ng coating na 100±20 μm, purity hanggang 6N, SGL at Toyo Tanso na mga opsyon sa graphite material, at kakayahan sa inner-wall coating, ang VETEK ay maaaring magbigay ng customized na AMAT hollow lift pin solution para sa semiconductor wafer handling at silicon epitaxy application.

Para sa mga customer na naghahanap ng mga alternatibong supplier ngAMAT 0200-03201 hollow wafer lift pins,oiba pang mga bahagi ng graphite semiconductor na pinahiran ng silicon carbide,Maaaring suriin ng VETEK ang mga guhit o sample at magbigay ng mga customized na solusyon sa pagmamanupaktura.
