Silicon Carbide Sic Wafer Boat

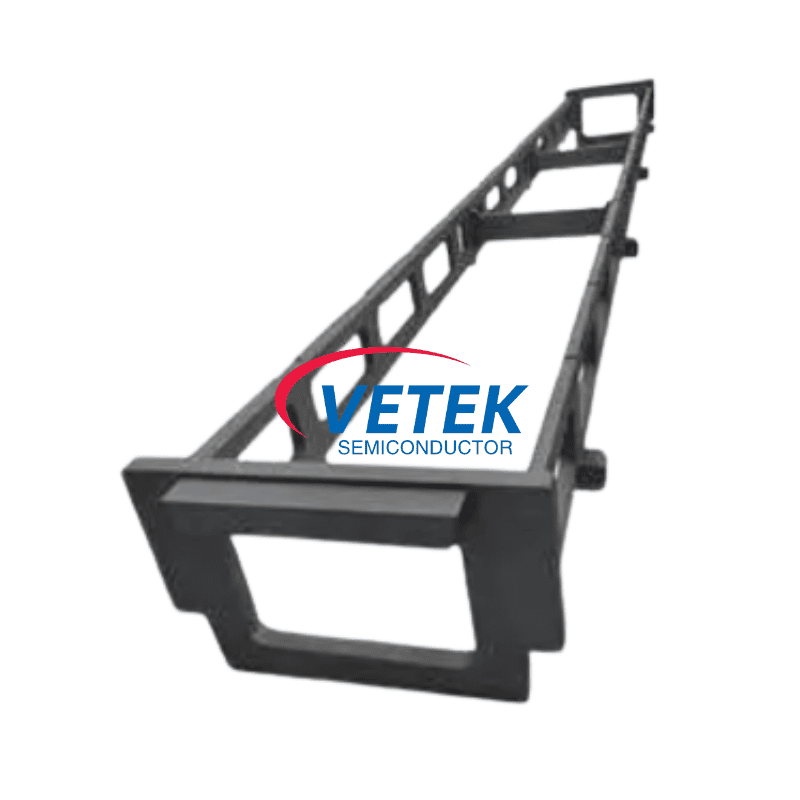

Ang Veteksemicon sic wafer boat ay isang pangunahing carrier na sadyang idinisenyo para sa mga proseso ng high-temperatura na semiconductor. Ang paggamit ng mataas na kadalisayan ay pinindot ng grapayt ng grapiko bilang substrate nito, ang produktong ito ay gumagamit ng patentadong teknolohiya ng pag-aalis ng singaw ng kemikal upang makabuo ng isang siksik, hindi porous silikon na carbide proteksyon layer sa ibabaw.

Ang layer na ito ay walang putol na pinagsasama ang mahusay na thermal conductivity ng grapayt na may pambihirang paglaban ng kaagnasan ng silikon na karbida. Ang mahigpit na kinokontrol na patong ay nakakamit ng isang kapal ng 80-120μm, na epektibong lumalaban sa kaagnasan mula sa iba't ibang mga acidic at alkalina na atmospheres, na makabuluhang binabawasan ang panganib ng kontaminasyon ng metal. Pinapanatili nito ang katatagan ng istruktura at dimensional na integridad kahit na sa mga mataas na temperatura na kapaligiran, na nagbibigay ng maaasahang proteksyon at suporta para sa mga wafer sa panahon ng mga kritikal na proseso tulad ng oksihenasyon, pagsasabog, at paglaki ng epitaxial, na epektibong nagpapalawak ng lifespan ng wafer ng higit sa tatlong beses na ng maginoo na mga bangka na grapiko.

Ⅰ. Mga teknikal na parameter

Ⅱ. Veteksemicon sic wafer boat core bentahe

• Napakahusay na paglaban ng kaagnasan

Ang SIC coating sa Veteksemicon wafer boat ay idineposito gamit ang aming proprietary high-temperatura na proseso ng CVD, na nagreresulta sa isang siksik, pantay na istraktura na ganap na walang mga pores at bitak. Ang solidong hadlang na ito ay epektibong naghihiwalay sa mga wafer mula sa kapaligiran ng hurno. Ang mga malakas na oxidizing atmospheres, fluorinated compound, at iba pang mga kinakaing unti -unting gas ay hindi kilalang -kilala sa proteksiyon na layer na ito. Nangangahulugan ito na ang iyong mga wafer ay protektado mula sa kontaminasyon, habang ang bangka mismo ay nananatiling buo sa pamamagitan ng paulit -ulit na matinding proseso, na makabuluhang nagpapalawak ng buhay ng serbisyo nito.

• Ultra-mataas na kadalisayan ng mga materyales

Naiintindihan namin na kahit na ang pinakamaliit na kontaminasyon ay maaaring mag -render ng isang buong batch ng mga wafer na walang silbi. Samakatuwid, mahigpit na kinokontrol ng Veteksemicon ang mga hilaw na materyales, gamit ang na -import na isostatically na pinindot ng grapayt na may kadalisayan na higit sa 99.9995% bilang isang substrate. Ang SIC coating na idineposito sa substrate na ito ay nakakamit din ng 99.999% kadalisayan, na may mga kritikal na impurities tulad ng sodium, potassium, iron, at mabibigat na metal na pinananatiling napakababang antas (PPB). Ang malapit na kadalisayan na ito ay nagsisiguro na walang mga kontaminado ang pinakawalan sa mataas na temperatura, sa panimula na tinanggal ang panganib ng pagkasira ng pagganap ng aparato dahil sa mga isyu na may kaugnayan sa carrier.

• Napakahusay na katatagan ng thermal

Ang pagmamanupaktura ng Semiconductor ay nangangailangan ng sobrang pare -pareho na mga proseso ng thermal. Ang koepisyent ng Veteksemicon wafer boat ng thermal expansion ay maingat na idinisenyo upang malapit na tumugma sa mga wafer ng silikon. Sa panahon ng mabilis na pag -init at paglamig, ang bangka at wafer ay lumipat sa pag -sync, na makabuluhang binabawasan ang panganib ng mga depekto sa sala -sala at pag -waring na sanhi ng thermal stress. Maaari itong makatiis ng patuloy na temperatura ng operating hanggang sa 1600 ℃, pinapanatili ang mahusay na lakas ng mekanikal at katatagan ng dimensional kahit na sa mga mataas na temperatura na ito. Tinitiyak nito ang pag -uulit at pagiging maaasahan sa bawat proseso ng pagtakbo, na nagbibigay ng isang solidong pundasyon para sa kontrol ng pagpapaubaya sa paggawa ng chip.

• Matibay na lakas ng makina

Ang halaga ng aming mga produkto ay namamalagi hindi lamang sa paunang pamumuhunan kundi pati na rin sa pangmatagalang gastos ng pagmamay-ari. Kumpara sa tradisyonal na mga bahagi ng quartz o grapayt, ang mga bangka ng Veteksemic sic wafer ay nag -aalok ng pambihirang pagsusuot at paglaban sa epekto. Ang kanilang mataas na katigasan ng ibabaw ay lumalaban sa mga gasgas at labi sa panahon ng paghawak at paglilinis. Ang katigasan na ito ay nagbibigay-daan sa kanila upang madaling makatiis sa higit sa 200 mga siklo ng proseso ng mataas na temperatura at mga kinakailangang pamamaraan sa paglilinis, makabuluhang binabawasan ang mga gastos sa pagkuha, mga gastos sa imbentaryo, at downtime ng kagamitan na nauugnay sa madalas na kapalit ng sangkap.

• Pag -endorso ng Pag -verify ng Ecological Chain

Ang Veteksemicon sic wafer boat 'ecological chain verification ay sumasaklaw sa mga hilaw na materyales sa paggawa, naipasa ang internasyonal na pamantayang sertipikasyon, at may isang bilang ng mga patentadong teknolohiya upang matiyak ang pagiging maaasahan at pagpapanatili nito sa semiconductor at mga bagong larangan ng enerhiya.

Ⅲ. Pangunahing Mga Patlang ng Application

Para sa detalyadong mga teknikal na pagtutukoy, puting papel, o mga pag -aayos ng sample, mangyaring makipag -ugnay sa aming pangkat ng suporta sa teknikal upang galugarin kung paano mapapahusay ng Veteksemicon ang iyong kahusayan sa proseso.
