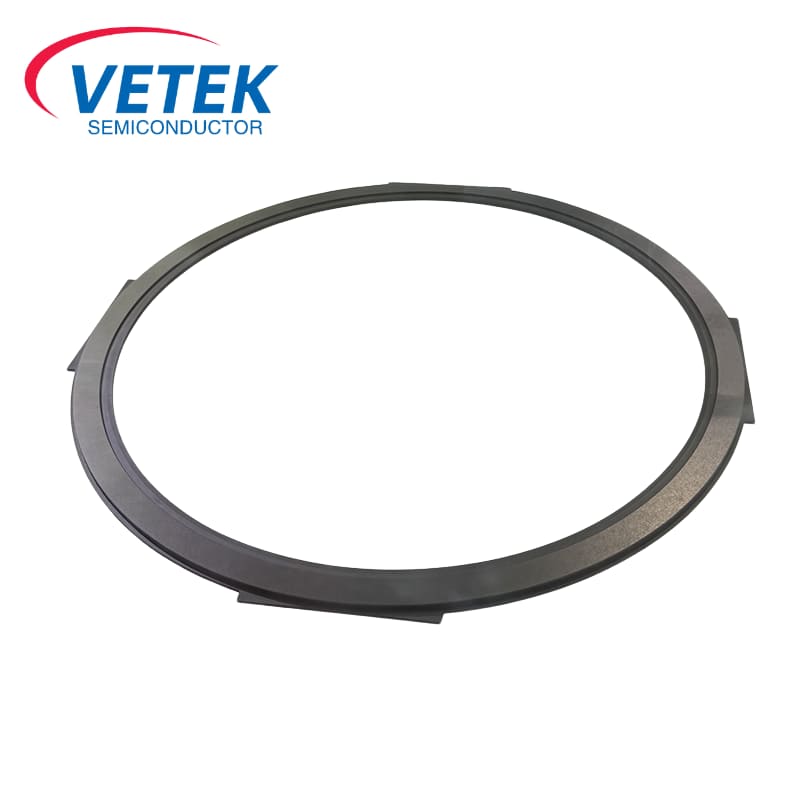

Sic gilid singsing

Sa larangan ng pagmamanupaktura ng semiconductor, ang mga singsing sa gilid ng SIC, bilang mga pangunahing sangkap ng kagamitan sa pagproseso ng wafer, ay nagbabago sa pang -industriya na tanawin kasama ang kanilang mga materyal na katangian. Ang halaga ng sangkap na ito ng katumpakan na gawa sa silikon na karbida na solong kristal ay namamalagi hindi lamang sa kanyang high-tech na nilalaman, kundi pati na rin sa makabuluhang pagpapabuti sa ani at pag-optimize ng mga gastos sa pagpapatakbo na maaari nitong dalhin sa mga tagagawa ng chip.

Ang mga katangian ng istruktura ng Sic Edge Ring

Ang mga singsing sa gilid ng carbide ng silikon ay mga pangunahing sangkap na maaaring maubos sa mga kagamitan sa semiconductor etching at gawa sa mataas na kadalisayan na mga materyales na karbida na inihanda ng pamamaraan ng pag-aalis ng singaw ng kemikal (CVD). Ang diameter ng annular na istraktura nito ay karaniwang 200-450mm, at ang kapal ay kinokontrol sa loob ng 5-15mm, na nagtatampok ng mga sumusunod na katangian:

1.Extreme Tolerance: Maaari bang makatiis ng isang mataas na temperatura na kapaligiran ng 1500 ℃

2. Katatagan ng Plasma: Dielectric Constant 9.7, Breakdown Voltage 3MV/cm

3. Geometric na katumpakan: error sa pag -ikot ≤0.05mm, pagkamagaspang sa ibabaw ra <0.2μm

Breakthrough sa proseso ng pagmamanupaktura

Ang modernong proseso ng paghahanda ay nagpatibay ng isang tatlong yugto na pamamaraan:

1. Pagtatayo ng Matrix: Ang pagpindot sa isostatic na bumubuo ay nagsisiguro ng pantay na density

2. Mataas na temperatura na Sintering: Paggamot sa Densification sa isang Inert Atmosphere sa 2100 ℃

3. Pagbabago ng Surface: Ang mga layer ng proteksyon ng nanoscale ay nabuo sa pamamagitan ng reaktibo na ion etching (RIE). Ang pinakabagong pananaliksik ay nagpapakita na ang buhay ng serbisyo ng silikon carbide gilid singsing na doped na may 3% boron ay nadagdagan ng 40%, at ang rate ng kontaminasyon ng wafer ay nabawasan sa antas ng 0.01ppm

Mga senaryo ng aplikasyon

Ipinapakita nito ang irreplaceability sa mga proseso sa ibaba 5nm:

2. Pagkakapareho ng Etching: Maaari itong mapanatili ang isang paglihis ng rate ng ± 1.5% sa gilid ng wafer

3. Kontrol ng Polusyon: Binabawasan nito ang polusyon ng metal sa pamamagitan ng 92% kumpara sa tradisyonal na mga materyales sa kuwarts

4. Cycle ng Pagpapanatili: Maaari itong gumana nang patuloy sa loob ng 1500 oras sa CF4/O2 Plasma

Nakamit ng Veteksemicon ang isang tagumpay sa domestic production ng SIC Edge Rings, na maaaring makatipid ng maraming gastos sa gastos. Maligayang pagdating sa pakikipag -ugnay sa amin anumang oras!
