Ang Solusyon sa Carbon Encapsulation Defect sa Silicon Carbide Substrates

Sa pandaigdigang paglipat ng enerhiya, ang rebolusyon ng AI, at ang alon ng mga bagong henerasyong teknolohiya ng impormasyon, ang silicon carbide (SiC) ay mabilis na umunlad mula sa pagiging isang "potensyal na materyal" tungo sa isang "madiskarteng pundasyong materyal" dahil sa pambihirang pisikal na katangian nito. Ang mga aplikasyon nito ay lumalawak sa hindi pa nagagawang bilis, na naglalagay ng halos matinding pangangailangan sa kalidad at pagkakapare-pareho ng mga materyal na substrate. Dahil dito, ang pagtugon sa mga kritikal na depekto gaya ng "carbon encapsulation" ay naging mas apurahan at kinakailangan kaysa dati.

Mga Application sa Frontier na Nagmamaneho ng mga SiC Substrate

1.AI Hardware Ecosystem at ang mga Limitasyon ng Miniaturization:

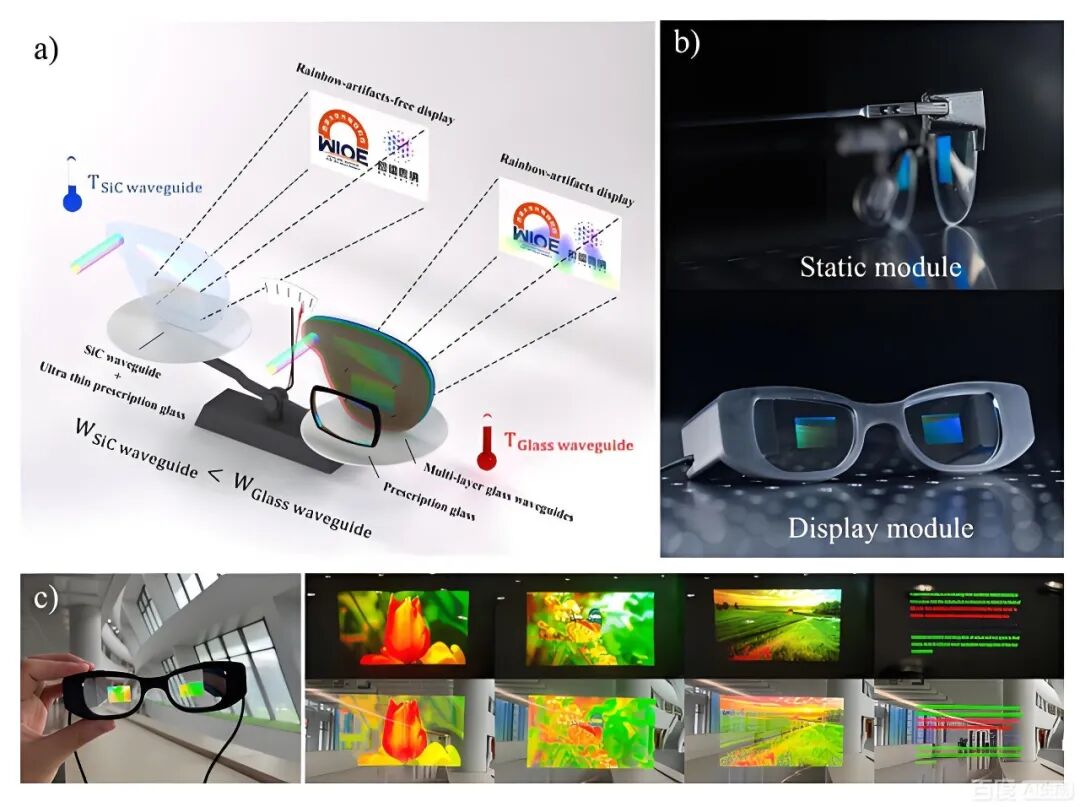

• Ang pagkuha ng AI glasses bilang isang halimbawa
• Optical waveguide na materyales para sa AR/VR glasses.

Ang susunod na henerasyon ng AI glasses (AR/VR device) ay nagsusumikap para sa isang walang kapantay na pakiramdam ng immersion at real-time na pakikipag-ugnayan. Nangangahulugan ito na ang kanilang mga panloob na core processor (tulad ng mga nakalaang AI inference chips) ay dapat magproseso ng napakaraming data at mahawakan ang makabuluhang pag-aalis ng init sa loob ng napakalimitadong miniaturized na espasyo. Ang mga chip na nakabase sa Silicon ay nahaharap sa mga pisikal na limitasyon sa sitwasyong ito.

Ang AR/VR optical waveguides ay nangangailangan ng mataas na refractive index para bawasan ang volume ng device, broad-band transmission para suportahan ang full-color na mga display, mataas na thermal conductivity para pamahalaan ang heat dissipation mula sa high-power light source, at mataas na hardness at stability para matiyak ang tibay. Dapat ding tugma ang mga ito sa mature na micro/nano-optical processing technology para sa malakihang pagmamanupaktura.

Tungkulin ng SiC: GaN-on-SiC RF/power modules na ginawa mula sa mga substrate ng SiC ay susi sa paglutas ng kontradiksyon na ito. Maaari silang magmaneho ng mga miniature na display at sensor system na may mas mataas na kahusayan at, na may thermal conductivity na ilang beses na mas mataas kaysa sa silicon, mabilis na mapawi ang napakalaking init na nabuo ng mga chips, na tinitiyak ang matatag na operasyon sa isang slim form factor.

Ang single-crystal silicon carbide (SiC) ay may refractive index na humigit-kumulang 2.6 sa nakikitang spectrum ng liwanag, na may mahusay na transparency, na ginagawa itong angkop para sa mga high-integrated na optical waveguide na disenyo. Batay sa mataas na katangian ng refractive index nito, ang isang solong-layer na SiC diffraction waveguide ay maaaring theoretically makamit ang isang field of view (FOV) na humigit-kumulang 70° at epektibong sugpuin ang mga pattern ng rainbow. Bukod dito, ang SiC ay may napakataas na thermal conductivity (mga 4.9 W/cm·K), na nagbibigay-daan dito na mabilis na mawala ang init mula sa mga optical at mechanical na pinagmumulan, na pumipigil sa pagkasira ng optical performance dahil sa pagtaas ng temperatura. Bukod pa rito, ang mataas na tigas at paglaban ng pagsusuot ng SiC ay makabuluhang nagpapabuti sa katatagan ng istruktura at pangmatagalang tibay ng mga waveguide lens. Maaaring gamitin ang mga SiC wafer para sa pagpoproseso ng micro/nano (tulad ng pag-ukit at patong), na nagpapadali sa pagsasama ng mga istrukturang micro-optical.

Ang mga panganib ng "carbon encapsulation": Kung ang SiC substrate ay naglalaman ng isang "carbon encapsulation" na depekto, ito ay magiging isang localized na "thermal insulator" at "electrical fault point." Hindi lang ito lubos na humahadlang sa daloy ng init, na humahantong sa lokal na overheating ng chip at pagkasira ng performance, ngunit maaari rin itong magdulot ng mga micro-discharge o leakage current, na posibleng humantong sa pagpapakita ng mga anomalya, mga error sa pagkalkula, o kahit na pagkabigo ng hardware sa mga salamin ng AI sa ilalim ng pangmatagalang mga kondisyon ng mataas na pagkarga. Samakatuwid, ang isang walang depektong SiC substrate ay ang pisikal na pundasyon para sa pagkamit ng maaasahang, high-performance na wearable AI hardware.

Ang mga panganib ng "carbon encapsulation": Kung ang substrate ng SiC ay naglalaman ng depekto na "carbon encapsulation", babawasan nito ang paghahatid ng nakikitang liwanag sa pamamagitan ng materyal, at maaari ring humantong sa localized na overheating ng waveguide, pagkasira ng performance, at pagbaba o abnormalidad sa liwanag ng display.

2. Ang Rebolusyon sa Advanced na Computing Packaging:

• Mga Pangunahing Layer sa Teknolohiya ng CoWoS ng NVIDIA

Sa AI computing power race na pinamumunuan ng NVIDIA, ang mga advanced na teknolohiya sa packaging tulad ng CoWoS (Chip-on-Wafer-on-Substrate) ay naging sentro sa pagsasama ng mga CPU, GPU, at HBM memory, na nagpapagana ng exponential growth sa computing power. Sa kumplikadong heterogenous integration system na ito, gumaganap ng kritikal na papel ang interposer bilang backbone para sa high-speed interconnects at thermal management.

Tungkulin ng SiC: Kung ikukumpara sa silicon at salamin, ang SiC ay itinuturing na perpektong materyal para sa susunod na henerasyong high-performance interposer dahil sa napakataas nitong thermal conductivity, isang koepisyent ng thermal expansion na mas tumutugma sa mga chips, at mahusay na mga katangian ng pagkakabukod ng kuryente. Ang mga interposer ng SiC ay maaaring mas mahusay na mag-dissipate ng concentrated heat mula sa maraming computing core at matiyak ang integridad ng high-speed signal transmission.

Ang mga panganib ng "carbon encapsulation": Sa ilalim ng nanometer-level interconnects, isang micron-level na "carbon encapsulation" na depekto ay parang "time bomb." Maaari nitong sirain ang mga lokal na thermal at stress field, na humahantong sa thermomechanical fatigue at pag-crack sa mga interconnect na metal layer, na nagiging sanhi ng pagkaantala ng signal, crosstalk, o kumpletong pagkabigo. Sa mga AI acceleration card na nagkakahalaga ng daan-daang libong RMB, hindi katanggap-tanggap ang mga pagkabigo ng system na sanhi ng pinagbabatayan na mga depekto sa materyal. Ang pagtiyak sa ganap na kadalisayan at pagiging perpekto ng istruktura ng SiC interposer ay ang pundasyon ng pagpapanatili ng pagiging maaasahan ng buong kumplikadong sistema ng computing.

Konklusyon: Transition mula sa "katanggap-tanggap" sa "perpekto at walang kamali-mali." Noong nakaraan, ang silicon carbide ay pangunahing ginagamit sa industriya at automotive na mga patlang, kung saan may ilang pagpapaubaya sa mga depekto. Gayunpaman, pagdating sa miniaturization world ng AI glasses at ultra-high-value, ultra-complex system tulad ng NVIDIA's CoWoS, ang tolerance para sa mga materyal na depekto ay bumaba sa zero. Ang bawat depekto ng "carbon encapsulation" ay direktang nagbabanta sa mga limitasyon sa pagganap, pagiging maaasahan, at komersyal na tagumpay ng huling produkto. Samakatuwid, ang pagtagumpayan sa mga depekto sa substrate tulad ng "carbon encapsulation" ay hindi na isang isyu sa akademiko o pagpapabuti ng proseso kundi isang kritikal na labanan sa materyal na sumusuporta sa susunod na henerasyong artificial intelligence, advanced computing, at consumer electronics revolution.

Saan Nagmula ang Carbon Wrapping

Rost et al. iminungkahi ang "modelo ng konsentrasyon," na nagmumungkahi na ang mga pagbabago sa ratio ng mga sangkap sa bahagi ng gas ay ang pangunahing sanhi ng carbon encapsulation. Li et al. natuklasan na ang seed graphitization ay maaaring magdulot ng carbon encapsulation bago magsimula ang paglaki. Dahil sa pagtakas ng mayaman sa silikon na kapaligiran mula sa tunawan at sa aktibong pakikipag-ugnayan sa pagitan ng silikon na kapaligiran at ng graphite crucible at iba pang mga elemento ng grapayt, ang graphitization ng pinagmumulan ng silicon carbide ay hindi maiiwasan. Samakatuwid, ang medyo mababang Si bahagyang presyon sa silid ng paglago ay maaaring ang pangunahing sanhi ng carbon encapsulation. Gayunpaman, ang Avrov et al. Nagtalo na ang carbon encapsulation ay hindi sanhi ng kakulangan ng silikon. Kaya, ang malakas na kaagnasan ng mga elemento ng grapayt dahil sa labis na silikon ay maaaring ang pangunahing sanhi ng mga pagsasama ng carbon. Ang direktang pang-eksperimentong ebidensya sa papel na ito ay nagpapakita na ang mga pinong carbon particle sa pinagmumulan ng ibabaw ay maaaring itaboy sa harap ng paglago ng silicon carbide single crystals, na bumubuo ng mga carbon encapsulation. Ang resultang ito ay nagpapahiwatig na ang henerasyon ng mga pinong carbon particle sa growth chamber ay ang pangunahing sanhi ng carbon encapsulation. Ang hitsura ng carbon encapsulation sa silicon carbide single crystals ay hindi dahil sa mababang partial pressure ng Si sa growth chamber, ngunit sa halip ay ang pagbuo ng mahinang konektadong carbon particle dahil sa graphitization ng silicon carbide source at corrosion ng graphite elements.

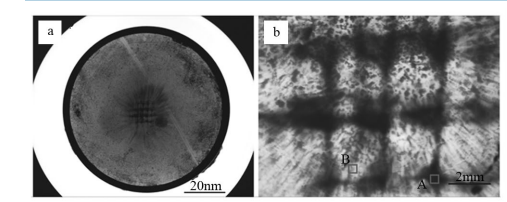

Ang pamamahagi ng mga inklusyon ay tila malapit na kahawig ng pattern ng mga graphite plate sa pinagmulang ibabaw. Ang mga zone na walang pagsasama sa iisang kristal na mga wafer ay pabilog, na may diameter na humigit-kumulang 3mm, na perpektong tumutugma sa diameter ng mga butas na butas na pabilog. Iminumungkahi nito na ang carbon encapsulation ay nagmumula sa raw material area, ibig sabihin, ang graphitization ng raw material ay nagdudulot ng carbon encapsulation defect.

Karaniwang nangangailangan ng 100-150 na oras ang paglaki ng kristal na Silicon carbide. Habang umuunlad ang paglago, ang graphitization ng hilaw na materyal ay nagiging mas malala. Sa ilalim ng pangangailangan para sa lumalaking makapal na kristal, ang pagtugon sa graphitization ng hilaw na materyal ay nagiging isang pangunahing isyu.

Solusyon sa Pagbabalot ng Carbon

1.Ang Teorya ng Sublimation ng Raw Materials sa PVT

• Surface Area to Volume Ratio: Sa mga kemikal na sistema, ang rate ng pagtaas sa surface area ng isang substance ay mas mabagal kaysa sa rate ng pagtaas ng volume nito. Samakatuwid, mas malaki ang laki ng particle, mas maliit ang surface area sa volume ratio (surface area/volume).
• Nagaganap ang Pagsingaw sa Ibabaw: Ang mga atomo o molekula lamang na matatagpuan sa ibabaw ng particle ay may pagkakataong makatakas sa bahagi ng gas. Samakatuwid, ang rate at kabuuang halaga ng pagsingaw ay direktang nauugnay sa lugar ng ibabaw na nakalantad ng particle.
• Mga Katangian ng Pagsingaw ng Malaking Particle: Mas maliit na surface area/volume ratio. Mas kaunting mga molekula/atom sa ibabaw, ibig sabihin ay mas kaunting magagamit na mga site sa ibabaw para sa pagsingaw. (Isang malaking particle kumpara sa maramihang maliliit na particle) Mas mabagal na evaporation rate: Mas kaunting molecule/atom ang lumalabas mula sa particle surface bawat unit ng oras. Higit na pare-parehong pagsingaw (mas kaunting pagkakaiba-iba sa mga species): Dahil sa medyo maliit na ibabaw, ang diffusion ng panloob na materyal sa ibabaw ay nangangailangan ng mas mahabang landas at mas maraming oras. Pangunahing nangyayari ang pagsingaw sa pinakalabas na layer.
• Maliliit na Particle Raw Material (Malaking Surface Area to Volume Ratio): "Hindi Nasunog" (Pagsingaw/Pag-sublimation ay kapansin-pansing nagbabago): Ang mga maliliit na particle ay halos ganap na nakalantad sa mataas na temperatura, na nagiging sanhi ng mabilis na "gasification": Napakabilis ng mga ito, at sa unang yugto, pangunahing inilalabas ang pinakamadaling na-sublimate na mga bahagi (karaniwang mga gas na mayaman sa silicon). Sa lalong madaling panahon, ang ibabaw ng maliliit na particle ay nagiging mayaman sa carbon (dahil ang carbon ay medyo mahirap i-sublime). Nagreresulta ito sa isang makabuluhang pagkakaiba sa komposisyon ng sublimated gas bago at pagkatapos-nagsisimula ang gas na mayaman sa silicon at kalaunan ay nagiging carbon-rich.

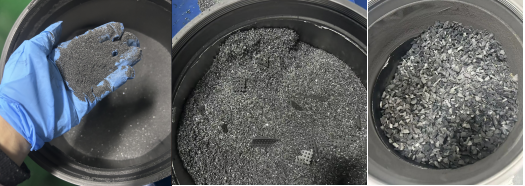

• Nakumpleto ang paglago gamit ang 0.5mm na hilaw na materyal
• Nakumpleto ang paglago gamit ang 1-2mm self-propagating method na hilaw na materyal

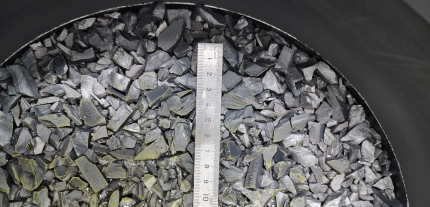

• Nakumpleto ang paglago gamit ang 4-10mm CVD na hilaw na materyal

Gaya ng nakikita sa diagram sa itaas, ang pagtaas ng laki ng particle ng raw material ay nakakatulong na sugpuin ang preferential volatilization ng Si component sa raw material, na ginagawang mas matatag ang komposisyon ng gas phase sa buong proseso ng paglaki at tinutugunan ang isyu ng graphitization ng raw material. Ang malalaking particle ng CVD na materyales, lalo na ang mga hilaw na materyales na mas malaki sa 8mm ang laki, ay inaasahang ganap na malulutas ang problema sa graphitization, at sa gayon ay inaalis ang depekto ng carbon encapsulation sa substrate.

Konklusyon At Prospect

Ang large-particle, high-purity, stoichiometric SiC raw material na na-synthesize ng CVD method, na may taglay na mababang surface area hanggang volume ratio, ay nagbibigay ng mataas na stable at nakokontrol na sublimation source para sa SiC single crystal growth gamit ang PVT method. Ito ay hindi lamang isang pagbabago sa anyo ng hilaw na materyal kundi pati na rin sa panimula ay muling hinuhubog at ino-optimize ang thermodynamic at kinetic na kapaligiran ng pamamaraang PVT.

Ang mga pakinabang ng application ay direktang isinalin sa:

• Mas mataas na solong kristal na kalidad: Pagtatatag ng materyal na pundasyon para sa paggawa ng mga substrate na mababa ang depekto na angkop para sa mga high-voltage, high-power na device gaya ng mga MOSFET at IGBT.
• Mas mahusay na ekonomiya ng proseso: Pagpapabuti ng katatagan ng rate ng paglago, paggamit ng hilaw na materyal, at ani ng proseso, na tumutulong na bawasan ang mahal na presyo ng substrate ng SiC at isulong ang malawakang paggamit ng mga downstream na aplikasyon.
• Mas malaking sukat ng kristal: Ang mga matatag na kondisyon ng proseso ay mas paborable para sa industriyalisasyon ng 8-pulgada at mas malalaking SiC na solong kristal.
