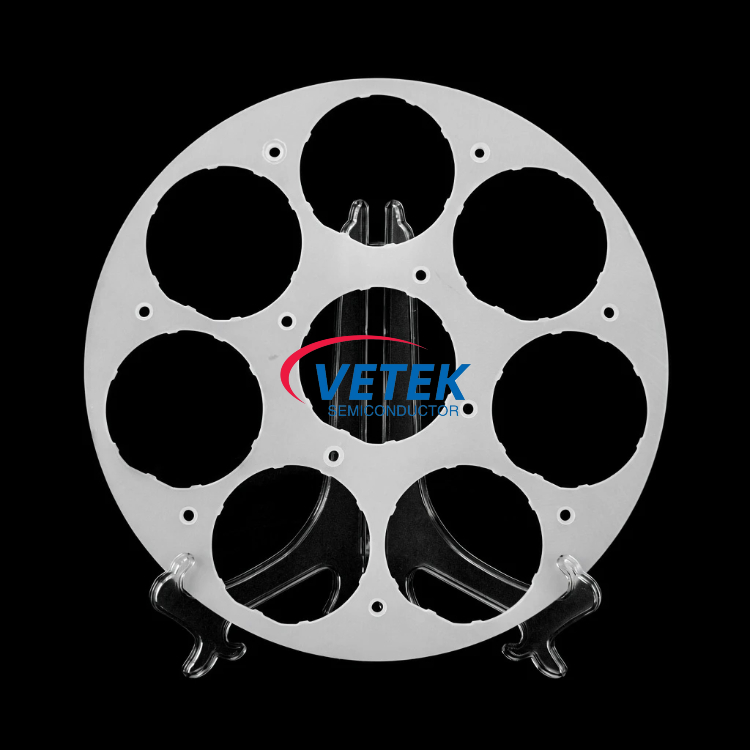

High Purity Quartz Wafer Carrier

1. Mga Pangunahing Tampok at Kalamangan

• Ultra-high purity dehydroxylated fused quartz (SiO₂ ≥ 99.999%) na may mga dumi ng metal na kinokontrol sa mga antas ng ppb—pinaliit ang kontaminasyon ng wafer

• Pangmatagalang temperatura ng pagpapatakbo hanggang sa 1100 °C; panandaliang peak resistance sa 1200 °C

• Napakahusay na thermal shock resistance at dimensional na katatagan sa ilalim ng madalas na pagbibisikleta sa temperatura

• Malakas na chemical inertness laban sa oxidizing process gases at karaniwang wet-process chemicals (HF, H₂O₂, acids/alkalis)

• Mataas na flatness at precision-ground surface na may bilugan na mga gilid para sa pare-parehong suporta sa wafer at pinababang pinsala sa gilid

• Mababang vacuum outgassing at mababang surface adsorption—angkop para sa tumpak na mga proseso ng vacuum

• Ganap na nako-customize na mga istraktura: solid carrier, butas-butas/vented na disenyo, stepped locating feature, positioning hole, multi-point support, at thickened anti-deformation na disenyo para sa 2–12 pulgadang wafer

2. Mga Karaniwang Aplikasyon

Ang mga carrier na ito ay ginagamit saanman ang mga wafer ay nangangailangan ng malinis, dimensional na matatag na suporta sa ilalim ng mataas na temperatura o agresibong chemistry:

• Pagsasabog at pagsusubo ng furnace loading

• Suporta sa proseso ng paglago ng pelikula ng PECVD at LPCVD

• Vacuum chamber at high-temperature process tooling

• Post-etch drying at wet-clean station carriers

• SiC at GaN power-device thermal processing

• Optoelectronic substrate handling at laboratoryo thermal tool

3. Mga Pangunahing Teknikal na Parameter

• Batayang materyal: semiconductor-grade dehydroxylated fused quartz, SiO₂ ≥ 99.999%

• Mga katugmang laki ng wafer: 2, 4, 6, 8, at 12 pulgada (Si, SiC, GaN, sapphire)

• Inirerekomenda ang patuloy na hanay ng temperatura: −20 °C hanggang 1100 °C; panandaliang peak hanggang sa humigit-kumulang 1200 °C

• Ruta ng paggawa: one-piece forming, precision surface grinding, edge rounding, stress-relief annealing, at ultra-clean final cleaning

• Mga available na configuration: solid, vented/perforated, stepped locating, hole-patterned, at ganap na custom na geometries

• Pokus sa performance: mataas na kadalisayan, thermal stability, corrosion resistance, surface flatness, low outgassing, at pangmatagalang dimensional retention

• Saklaw ng pag-customize: mga panlabas na dimensyon, kapal, geometry ng suporta, layout ng butas, at mga espesyal na feature batay sa mga drawing ng customer

4. Bakit Pumili ng VeTek High Purity Quartz Wafer Carrier?

Bilang isang propesyonal na tagagawa ng mga bahagi ng semiconductor quartz, nag-aalok ang VeTek Semiconductor ng:

• Mga High Purity Quartz Wafer Carrier na inengineered para sa thermal, vacuum, at wet-process na kapaligiran

• Mahigpit na kontrol sa kadalisayan, flatness sa ibabaw, at kalinisan na angkop para sa advanced na paggawa ng semiconductor

• Buong pag-customize at OEM-compatible na mga disenyo para sa furnace, chamber, at process-station tooling

• Mga pantulong na produktong semiconductor quartz kabilang ang mga furnace tube, wafer boat, crucibles, at iba pang bahagi ng proseso

Ang aming High Purity Quartz Wafer Carrier ay tumutulong na mapanatili ang pare-parehong thermal contact, bawasan ang kontaminasyon ng particle at metal, at pahabain ang buhay ng tool sa ilalim ng tuluy-tuloy na mataas na temperatura at kinakaing kondisyon ng proseso—na sumusuporta sa mas mataas na ani at mas mababang halaga ng pagmamay-ari sa paggawa ng semiconductor.
