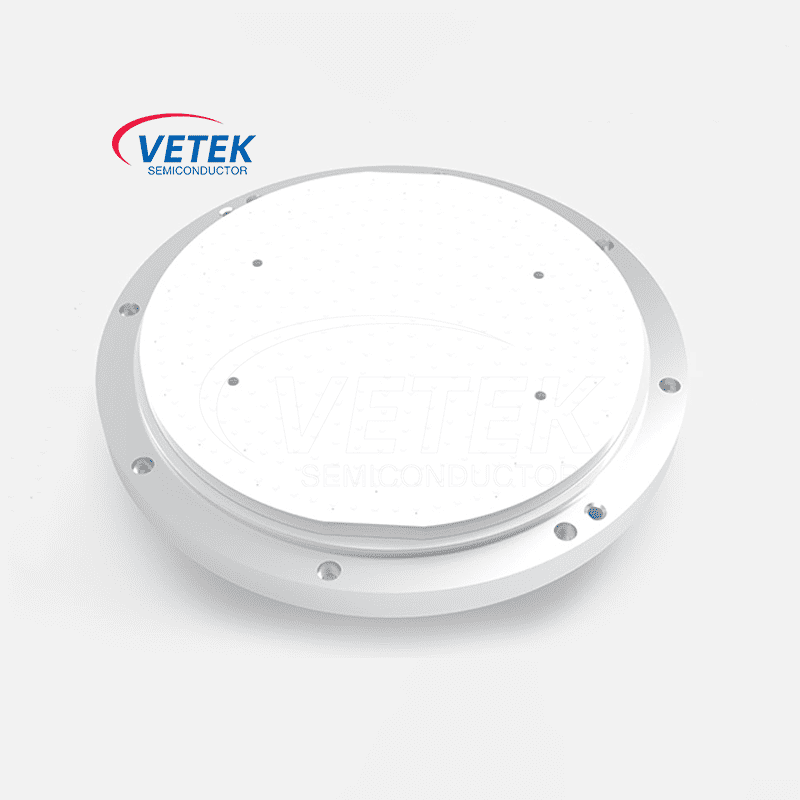

Ceramic electrostatic chuck

Ang mga proseso ng paggawa ng semiconductor, lalo na ang pagproseso ng wafer, ay isinasagawa sa isang kapaligiran ng vacuum, at ang mga mekanikal na clamping wafers ay nagdadala

ilang mga panganib. Kapag ang puwersa ay puro sa clamping point, ang malutong na mga wafer ng silikon ay maaaring magbuhos ng maliliit na mga fragment, na nagdudulot ng malubhang pinsala sa paggawa ng wafer.

Sa kasong ito, ang ceramic electrostatic chuck ay nagiging isang mas mahusay na pagpipilian, na nag -aayos ng wafer sa pamamagitan ng lakas ng electrostatic. Ang puwersa ng electrostatic ay kumikilos nang pantay -pantay sa wafer, kaya ang wafer ay maaaring maayos na patag, pagpapabuti ng kawastuhan ng proseso.

Ayon sa mga nauugnay na papeles ng pananaliksik, ang ceramic electrostatic chuck ay may mas malakas na pagsipsip kaysa sa iba pang mga electrostatic chuck. Halimbawa, ang ceramic electrostatic chuck ay may mas malakas na pagsipsip kaysa sa alagang hayop ng electrostatic chuck.

Ang mga keramika chuck ay karaniwang gawa sa mga mataas na pagganap na mga ceramic na materyales tulad ng AL2O3, ALN o SIC, na may mataas na paglaban sa init, pagkakabukod at paglaban sa kaagnasan. Ang porous sic ceramic chuck ay hindi lamang matatag sa matinding temperatura, ngunit epektibong pinipigilan din ang ceramic e-chuck mula sa pagkasira dahil sa mga reagents ng kemikal at plasma etching sa panahon ng proseso ng pagmamanupaktura.

Kontrol ng temperatura: Ang mataas na thermal conductivity at matatag na mga thermal na katangian ng mga ceramic na materyales ay nagbibigay -daan sa alumina ceramic vacuum chuck upang epektibong makontrol ang temperatura, sa gayon ay mai -optimize ang pamamahagi ng temperatura sa panahon ng proseso.

Kakayahang umangkop sa vacuum: Ang ceramic electrostatic chuck ay angkop para sa mga vacuum na kapaligiran, lalo na sa mga proseso ng mababang presyon at mataas na katumpakan.

Mababang henerasyon ng butil: Ang porous sic ceramic e-chuck ay may isang makinis na ibabaw, na maaaring mabawasan ang kontaminasyon ng butil sa panahon ng pag-aayos ng wafer at makakatulong na mapabuti ang ani ng produkto.

Application: Pangunahin na ginagamit sa pagmamanupaktura ng semiconductor, nababakas na ceramic electrostatic chuck na nagbibigay ng tumpak na pagpoposisyon at katatagan, na kung saan ay kapaki -pakinabang para sa lithography, etching at iba pang mga proseso ng pagproseso ng semiconductor wafer. Tiyakin na ang wafer ay buo sa panahon ng pagproseso at pagbutihin ang kalidad ng paggawa ng chip.
