Vacuum Chuck

Application:

Ang isang mataas na kahusayan na vacuum chuck na ginawa para sa tumpak na adsorption at firm na pag -aayos ng mga wafer at ingot. Ito ay maayos - angkop para sa mga sitwasyon kabilang ang semiconductor manufacturing, wafer cutting, pagproseso ng katumpakan, mataas - temperatura epitaxy, etching, at ion implantation.

Mga pangunahing mga parameter:

● Adjustable porosity (mula sa 10 - 200μm).
● May kakayahang may natitirang ultra - mataas na temperatura (hanggang sa ≤1600 ° C) at pagpapakita ng mahusay na paglaban sa thermal shock.
● Vacuum ng Adsorption: Ang pamantayan ay - 90kpa (napapasadyang maabot ang 100kpa).

● Mga Dimensyon ng Suction Cup: Maaaring suportahan ang 4/6/8/12 - pulgada ng mga wafer, at ang laki ng ingot ay maaaring maiayon ayon sa mga tiyak na pangangailangan.

Ⅰ. Paglalarawan

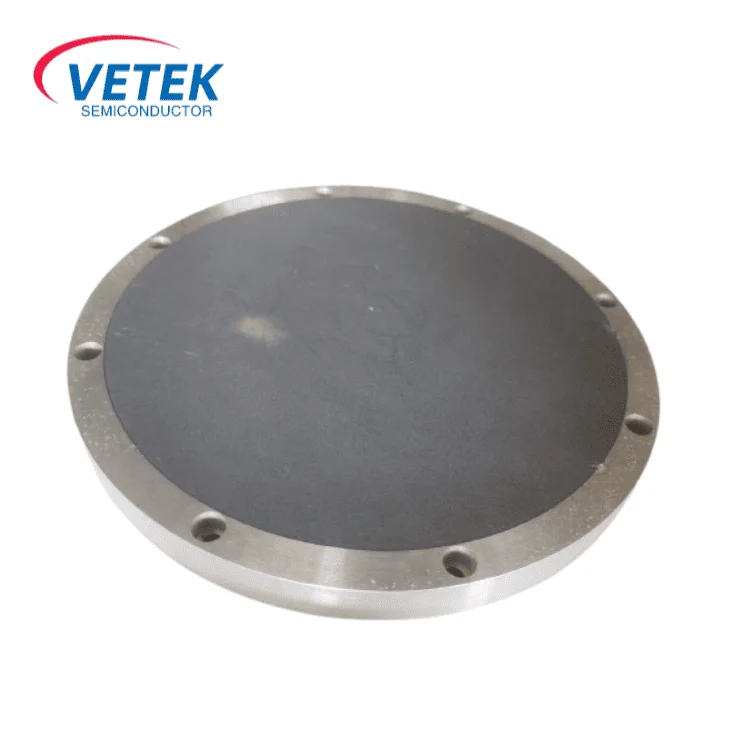

Ang Veteksemicon ceramic vacuum chuck ay gumagamit ng isang pinagsamang istraktura ng porous ceramic at isang metal na panlabas na singsing. Sa pamamagitan ng isinapersonal na disenyo ng mga air channel at pores, napagtanto nito ang isang pamamahagi ng lakas ng adsorption at mataas na katatagan. Ang chuck na ito ay umaangkop para sa pagmamanupaktura ng semiconductor, pagputol ng wafer, pagproseso ng katumpakan, atbp Maaari itong gumana sa mataas na temperatura at mataas na mga setting ng paggalaw ng bilis at nakakatugon sa mga kinakailangan sa pagiging tugma ng mga wafer/ingot sa iba't ibang laki.

Ⅱ. Pangunahing istraktura at materyal na pakinabang

Multilayer Composite Layout:

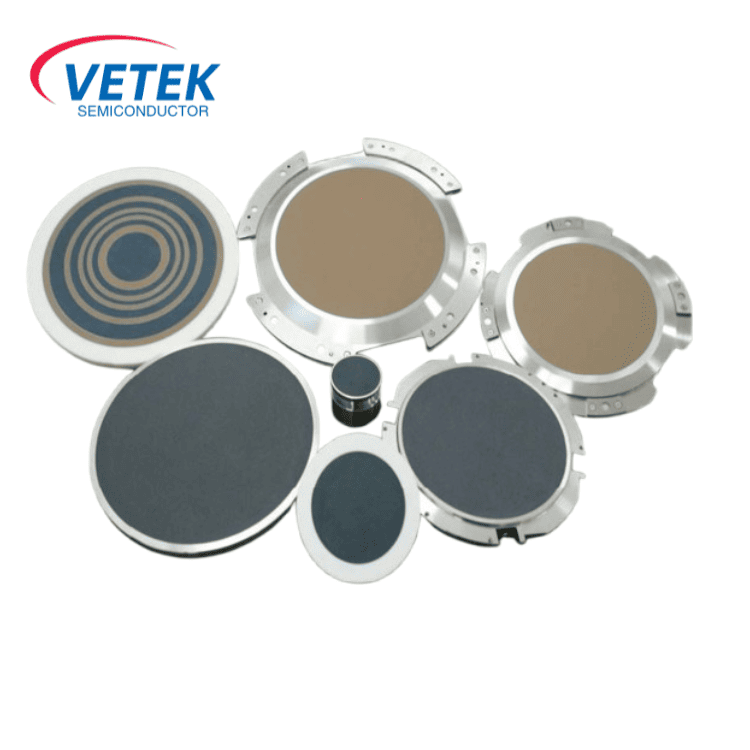

✔ Layer ng ibabaw: Ginawa ng porous ceramic (maaari kang pumili sa pagitan ng porous silikon na karbida o porous grapayt). Ang diameter ng pore ay maaaring nababagay (10 - 200μm), na ginagarantiyahan na ang puwersa ng adsorption ay pantay na inilipat sa ibabaw ng wafer, kaya pinipigilan ang lokal na pagbuo ng stress.

✔ matrix: Binubuo ng isang mataas na mahigpit na frame ng metal (alinman sa hindi kinakalawang na asero o haluang metal na aluminyo) upang mag -alok ng suporta sa istruktura at airtightness.

✔ Mga daanan ng daanan at pores: Ang tumpak na makina na panloob na mga daanan ng daanan ay bumubuo ng isang network, kasama ang pantay na spaced micropores. Sinusuportahan ng setup na ito ang mabilis na pagkuha ng vacuum (ang puwersa ng adsorption ay maaaring umabot hanggang sa - 90kpa) at agarang paglabas.

Ⅲ . Paghahambing ng MAmga katangian ng terial

1. Paghahambing ng mga materyal na katangian

2. Mga sitwasyon sa application at mga kaso

✔ Semiconductor Fabricatio

Epitaxial Growth: Maaari itong mahigpit na adsorb sic wafers sa mataas na temperatura, na pumipigil sa mga wafer na mag -warping at nahawahan.

Lithography at Etching: Pinapayagan nito ang tumpak na pagpoposisyon sa mataas - bilis ng paglipat ng mga platform (pagpabilis ≤10G), tinitiyak ang kawastuhan ng pagkakahanay ng graphic.

✔ Pagproseso ng ingot

Pagputol at Paggiling: Maaari itong mag -adsorb ng mga mabibigat na ingot (tulad ng sapiro at silikon - carbide ingots), pagbabawas ng pag -crack ng gilid dahil sa panginginig ng boses.

✔ Pang -agham na pananaliksik at mga espesyal na teknolohiya

Mataas - temperatura ng pagsamahin: Porous silikon - Ang mga tasa ng pagsipsip ng karbida ay maaaring gumana nang patuloy sa 1600 ° C nang walang pagpapapangit o polusyon sa pag -vent.

Vacuum Coating: na may isang mataas na disenyo ng hangin - mahigpit na disenyo, maaari itong umangkop sa kapaligiran ng lukab ng PVD/CVD.

3. Customized Service

✔ Nag -aalok kami ng pagpapasadya para sa laki at pag -load.

✔ Ang stomata at daanan ng hangin ay maaaring mai -optimize upang matugunan ang mga tiyak na kinakailangan.

✔ Maaari itong maiakma sa mga espesyal na kapaligiran.

Ⅳ. FAQ:

Paano nakamit ng vacuum chucks ang pagiging tugma ng multi-size na wafer (hal. 12/8/6 ")?

T: Paano magkasya ang isang solong chuck sa isang 12-pulgada, 8-pulgada, at 6-pulgada na wafer nang sabay? Kailangan ba ang pisikal na muling pagsasaayos?

A:Multi-dimensional na pagiging tugma sa pamamagitan ng adaptive airway at stomatal partitioning:

✔ Dinamikong kontrol ng stomatal: Ang stomata sa ibabaw ng pasusuhin ay ipinamamahagi sa isang lugar ng singsing, at ang air circuit sa iba't ibang mga lugar ay kinokontrol ng isang panlabas na balbula.

Halimbawa, kapag sumisipsip ng isang 8-pulgada na wafer, tanging ang mga pores sa gitnang lugar ay pinagana at ang mga panlabas na pores ay sarado (upang maiwasan ang pagtagas ng puwersa ng adsorption).

✔ Nababaluktot na disenyo ng daanan ng hangin: Ang port network ay may isang modular na layout na tumutugma sa mga profile ng gilid ng mga wafer ng iba't ibang laki upang matiyak ang pantay na saklaw ng lakas ng adsorption. at Ang mga kalamangan ay ang mga sumusunod:

Zero Hardware kapalit: Hindi na kailangang alisin o palitan ang suction cup, sa pamamagitan ng software o gas valve switch ay maaaring maiakma sa iba't ibang laki.

Pag -save ng Gastos: Bawasan ang mga gastos sa pag -aayos ng kagamitan at downtime, at dagdagan ang kakayahang umangkop sa linya ng produksyon.
