Buhaghag na SiC
Porous sic ceramic chuck
  • Porous sic ceramic chuckPorous sic ceramic chuck
  • Porous sic ceramic chuckPorous sic ceramic chuck

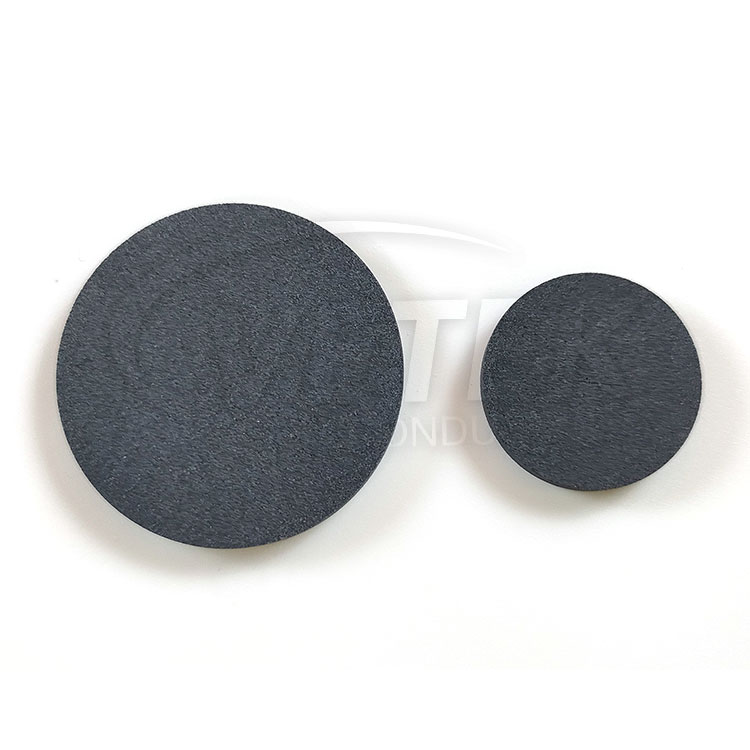

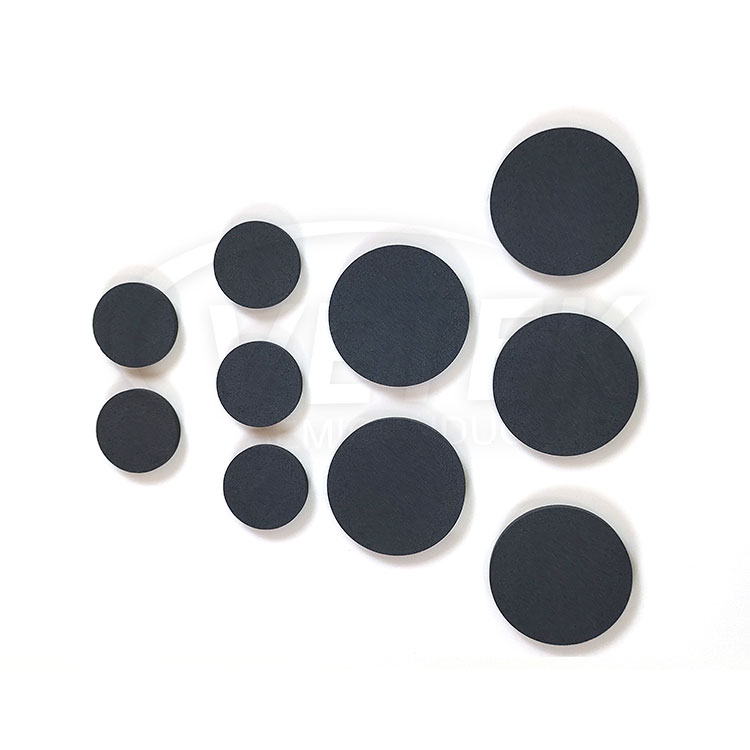

Porous sic ceramic chuck

Nag -aalok ang Vetek Semiconductor ng porous sic ceramic chuck na malawakang ginagamit sa teknolohiya ng pagproseso ng wafer, paglilipat at iba pang mga link, na angkop para sa pag -bonding, pagsulat, patch, buli at iba pang mga link, pagproseso ng laser. Ang aming porous sic ceramic chuck ay may ultra-malakas na vacuum adsorption, mataas na flatness at mataas na kadalisayan na nakakatugon sa mga pangangailangan ng karamihan sa mga industriya ng semiconductor.Welcome upang magtanong sa amin.

Ang Vetek Semiconductor's Porous Sic Ceramic Chuck ay mahusay na natanggap ng maraming mga customer at nasiyahan sa isang mabuting reputasyon sa maraming mga bansa. Ang Vetek Semiconductor Porous Ceramic Vaccum Chuck ay may katangian na disenyo at praktikal na pagganap at mapagkumpitensyang presyo, para sa karagdagang impormasyon sa porous ceramic vaccum chuck, mangyaring huwag mag -atubiling makipag -ugnay sa amin.

Ang porous sic ceramic chuck ay tinatawag ding micro-porosity vacuum tasa, ang pangkalahatang porosity ay maaaring nababagay sa 2 ~ 100um na laki, ay tumutukoy sa espesyal na proseso ng pagmamanupaktura ng pulbos na nano upang makabuo ng isang pantay na solid o vacuum sphere, sa pamamagitan ng mataas na temperatura na nagstering sa materyal upang makabuo ng isang malaking bilang ng mga konektado o sarado na mga materyales na ceramic. Sa espesyal na istraktura nito, mayroon itong mga pakinabang ng mataas na temperatura ng paglaban, paglaban sa pagsusuot, paglaban sa kaagnasan ng kemikal, mataas na lakas ng mekanikal, madaling pagbabagong -buhay at mahusay na paglaban sa thermal shock, atbp. electronics, biochemistry at iba pang mga larangan.


Ang porous SIC ceramic chuck ay nakakahanap ng malawak na mga aplikasyon sa semiconductor wafer processing at transfer process. Ito ay angkop para sa mga gawain tulad ng bonding, scribing, die attachment, polishing, at laser machining.



Ang aming mga pakinabang:

Pagpapasadya: Pinasadya namin ang mga sangkap upang perpektong tumutugma sa hugis at materyal ng iyong wafer, pati na rin ang iyong mga tukoy na kagamitan at kondisyon ng pagpapatakbo.

Dimensional na katumpakan: Maaari naming makamit ang dimensional na katumpakan upang matugunan ang iyong eksaktong mga pagtutukoy. Halimbawa, maaari kaming makagawa ng mga chuck para sa 8-pulgada na mga wafer na may isang flatness na mas mababa sa 3μm at para sa 12-pulgadang wafers na may isang flat na mas mababa sa 5μm.

Laki ng Pore at Porosity: Ang aming porous ceramic chuck ay nagtatampok ng isang laki ng butas na mula sa 20-50μm at isang antas ng porosity sa pagitan ng 35-55%, tinitiyak ang pinakamainam na pagganap sa iba't ibang mga aplikasyon sa pagproseso.

Kailangan mo man

kahusayan. Huwag mag -atubiling maabot ang amin para sa karagdagang mga katanungan o upang talakayin ang iyong mga tiyak na pangangailangan.


Porous sic ceramic chuck larawan larawan sa ilalim ng mikroskopyo



Porous Sic Ceramic Property List
Item Unit Porous sic ceramic
Porosity isa 10-30
Density g/cm3 1.2-1.3
Kagandahan isa 2.5-3
Halaga ng pagsipsip KPA -45
Lakas ng flexural MPA 30
Inductivity 1MHz 33
Rate ng paglipat ng init W/(m · k) 60-70


Porous sic ceramic chuck production shops:

VeTek Semiconductor Production Shop


Pangkalahatang -ideya ng Semiconductor Chip Epitaxy Industry Chain:

Overview of the semiconductor chip epitaxy industry chain

Mga Hot Tags: Porous sic ceramic chuck
