Ion beam sputter mapagkukunan grid
  • Ion beam sputter mapagkukunan gridIon beam sputter mapagkukunan grid

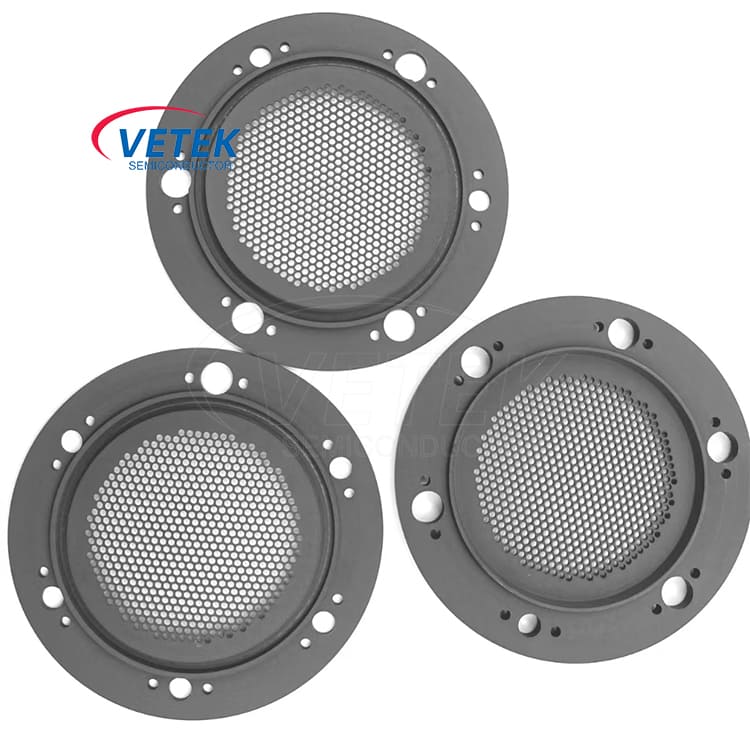

Ion beam sputter mapagkukunan grid

Ang ion beam ay pangunahing ginagamit para sa ion etching, ion coating at plasma injection. Ang papel na ginagampanan ng ion beam sputter mapagkukunan grid ay upang iwaksi ang mga ion at mapabilis ang mga ito sa kinakailangang enerhiya. Nagbibigay ang Vetek Semiconductor ng mataas na kadalisayan ng grapayt ion beam ion beam sputter source grid para sa optical lens ion beam polishing, semiconductor wafer modification, atbp Maligayang pagtatanong tungkol sa mga na -customize na produkto.

Ang ion beam source ay isang Plasma source na nilagyan ng grid at may kakayahang mag-extract ng mga ion. Ang pinagmulan ng ion beam ng OIPT (Oxford Instruments Plasma Technology) ay binubuo ng tatlong pangunahing bahagi: isang discharge chamber, isang grid, at isang neutralizer.

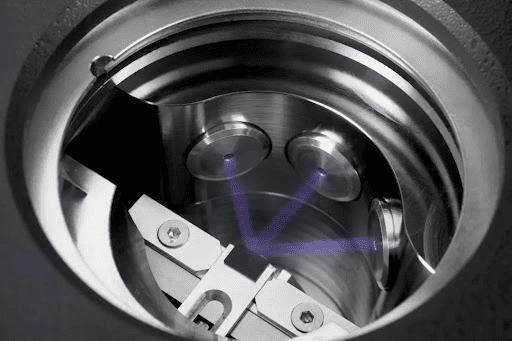

The Schematic diagram of the Ion Beam Sputter sources grid working

Gumagana ang Schematic diagram ng Ion Beam Sputter sources grid


● Ang discharge chamberay isang silid ng kuwarts o aluminyo na napapalibutan ng isang radio-frequency antenna. Ang epekto nito ay ang ionize gas (karaniwang argon) sa pamamagitan ng isang patlang na dalas ng radyo, na gumagawa ng plasma. Ang patlang ng radyo-dalas ay nakakaaliw sa mga libreng electron, na nagiging sanhi ng mga atomo ng gas na nahati sa mga ion at electron, na kung saan ay gumagawa ng plasma. Ang pagtatapos upang tapusin ang boltahe ng RF antenna sa silid ng paglabas ay napakataas, na may epekto ng electrostatic sa mga ion, na ginagawa silang mga ions na may mataas na enerhiya.

● Ang papel ng gridsa pinagmulan ng ion ay upang i-dissect ang mga ions at mapabilis ang mga ito sa kinakailangang enerhiya. Ang grid ng source ng OIPT ion beam ay binubuo ng 2~3 grids na may partikular na pattern ng layout, na maaaring bumuo ng malawak na ion beam. Ang mga tampok ng disenyo ng grid ay kinabibilangan ng spacing at curvature, na maaaring iakma ayon sa mga kinakailangan ng application upang makontrol ang enerhiya ng mga ions.

● Isang neutralizeray isang mapagkukunan ng elektron na ginamit upang neutralisahin ang singil ng ionic sa ion beam, bawasan ang pagkakaiba -iba ng ion beam, at maiwasan ang singilin sa ibabaw ng chip o sputtering target. I -optimize ang pakikipag -ugnayan sa pagitan ng neutralizer at iba pang mga parameter upang balansehin ang iba't ibang mga parameter para sa nais na resulta. Ang pagkakaiba -iba ng ion beam ay apektado ng maraming mga parameter, kabilang ang gas na nagkakalat at iba't ibang boltahe at kasalukuyang mga parameter.

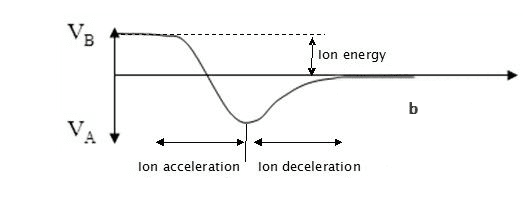

Ang proseso ng mapagkukunan ng oipt ion beam ay pinabuting sa pamamagitan ng paglalagay ng electrostatic screen sa silid ng kuwarts at pag-ampon ng tatlong-grid na istraktura. Pinipigilan ng electrostatic screen ang larangan ng electrostatic mula sa pagpasok ng mapagkukunan ng ion at epektibong pinipigilan ang pag -aalis ng panloob na conductive layer. Kasama sa three-grid na istraktura ang kalasag na grid, pabilis na grid at decelerating grid, na maaaring tumpak na tukuyin ang enerhiya at itaboy ang mga ions upang mapagbuti ang pagkolekta at kahusayan ng ion.

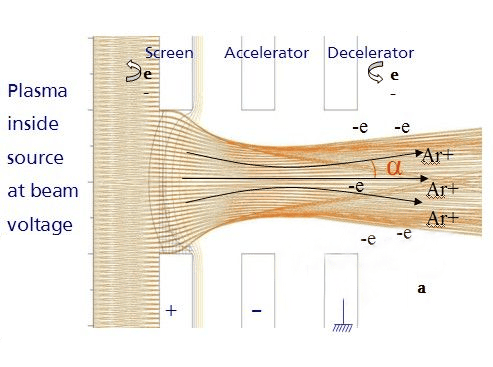

Plasma inside source at beam voltage

Figure 1. Plasma sa loob ng pinagmulan sa beam boltahe


Plasma inside source at beam voltage

Larawan 2. Plasma sa loob ng pinagmulan sa beam boltahe

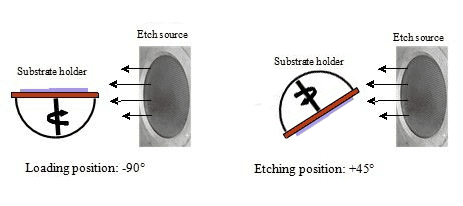

Larawan 3. Schematic Diagram ng Ion Beam Etching and Deposition System

Ang mga diskarte sa etching ay pangunahing nahuhulog sa dalawang kategorya:


● ion beam etching na may inert gas (ibe): Ang pamamaraang ito ay nagsasangkot ng paggamit ng mga inert gas tulad ng argon, xenon, neon, o krypton para sa etching. Nagbibigay ang IBE ng pisikal na etching at pinapayagan ang pagproseso ng mga metal tulad ng ginto, platinum, at palladium, na karaniwang hindi angkop para sa reaktibo na pag -ion ng ion. Para sa mga materyales na multilayer, ang IBE ay ang ginustong pamamaraan dahil sa pagiging simple at kahusayan nito, tulad ng nakikita sa paggawa ng mga aparato tulad ng magnetic random access memory (MRAM).


● Reactive ion beam etching (RIBE): Ang RIBE ay nangangailangan ng pagdaragdag ng mga kemikal na reaktibong gas tulad ng SF6, CHF3, CF4, O2, o Cl2 sa mga inert na gas tulad ng argon. Pinahuhusay ng pamamaraang ito ang mga rate ng pag-ukit at pagpili ng materyal sa pamamagitan ng pagpapakilala ng reaktibiti ng kemikal. Ang RIBE ay maaaring ipakilala alinman sa pamamagitan ng etching source o sa pamamagitan ng isang kapaligiran na nakapalibot sa chip sa substrate platform. Ang huling paraan, na kilala bilang Chemically Assisted Ion Beam Etching (CAIBE), ay nagbibigay ng mas mataas na kahusayan at nagbibigay-daan para sa mga kontroladong katangian ng pag-ukit.


Nag -aalok ang Ion beam etching ng isang hanay ng mga pakinabang sa lupain ng pagproseso ng materyal. Ito ay higit sa kapasidad nito na mag -etch ng magkakaibang mga materyales, na umaabot kahit na sa mga tradisyonal na mapaghamong para sa mga diskarte sa plasma etching. Bukod dito, ang pamamaraan ay nagbibigay -daan para sa paghubog ng mga profile ng sidewall sa pamamagitan ng sample na pagtagilid, pagpapahusay ng katumpakan ng proseso ng etching. Sa pamamagitan ng pagpapakilala ng mga gas na reaktibo ng kemikal, ang pag -iingat ng ion beam ay maaaring makabuluhang mapalakas ang mga rate ng etch, na nagbibigay ng isang paraan upang mapabilis ang pag -alis ng materyal.


Binibigyan din ng teknolohiya ang independiyenteng kontrol sa mga kritikal na mga parameter tulad ng ion beam kasalukuyang at enerhiya, pinadali ang mga pinasadya at tumpak na mga proseso ng etching. Kapansin -pansin, ipinagmamalaki ng ion beam etching ang pambihirang pag -uulit ng pagpapatakbo, na tinitiyak ang pare -pareho at maaasahang mga resulta. Bilang karagdagan, ipinapakita nito ang kamangha -manghang pagkakapareho ng etch, mahalaga para sa pagkamit ng pare -pareho na pag -alis ng materyal sa mga ibabaw. Sa pamamagitan ng malawak na kakayahang umangkop sa proseso, ang ion beam etching ay nakatayo bilang isang maraming nalalaman at malakas na tool sa materyal na katha at mga aplikasyon ng microfabrication.


Bakit angkop ang Vetek Semiconductor Graphite Material para sa paggawa ng mga grids ng beam ng ion?

● konduktibidad: Ang mga grapayt ay nagpapakita ng mahusay na kondaktibiti, na mahalaga para sa mga grids ng beam ng ion upang epektibong gabayan ang mga beam ng ion para sa pagpabilis o pagkabulok.

● katatagan ng kemikal: Ang graphite ay chemically stable, na may kakayahang labanan ang kemikal na pagguho at kaagnasan, kaya pinapanatili ang integridad ng istruktura at katatagan ng pagganap.

● Lakas ng Mekanikal: Ang graphite ay nagtataglay ng sapat na mekanikal na lakas at katatagan upang mapaglabanan ang mga puwersa at presyon na maaaring lumabas sa panahon ng pagpabilis ng ion beam.

● Katatagan ng Temperatura: Ang grapayt ay nagpapakita ng mahusay na katatagan sa mataas na temperatura, na nagpapagana upang mapaglabanan ang mga kapaligiran na may mataas na temperatura sa loob ng kagamitan sa beam ng ion nang walang pagkabigo o pagpapapangit.

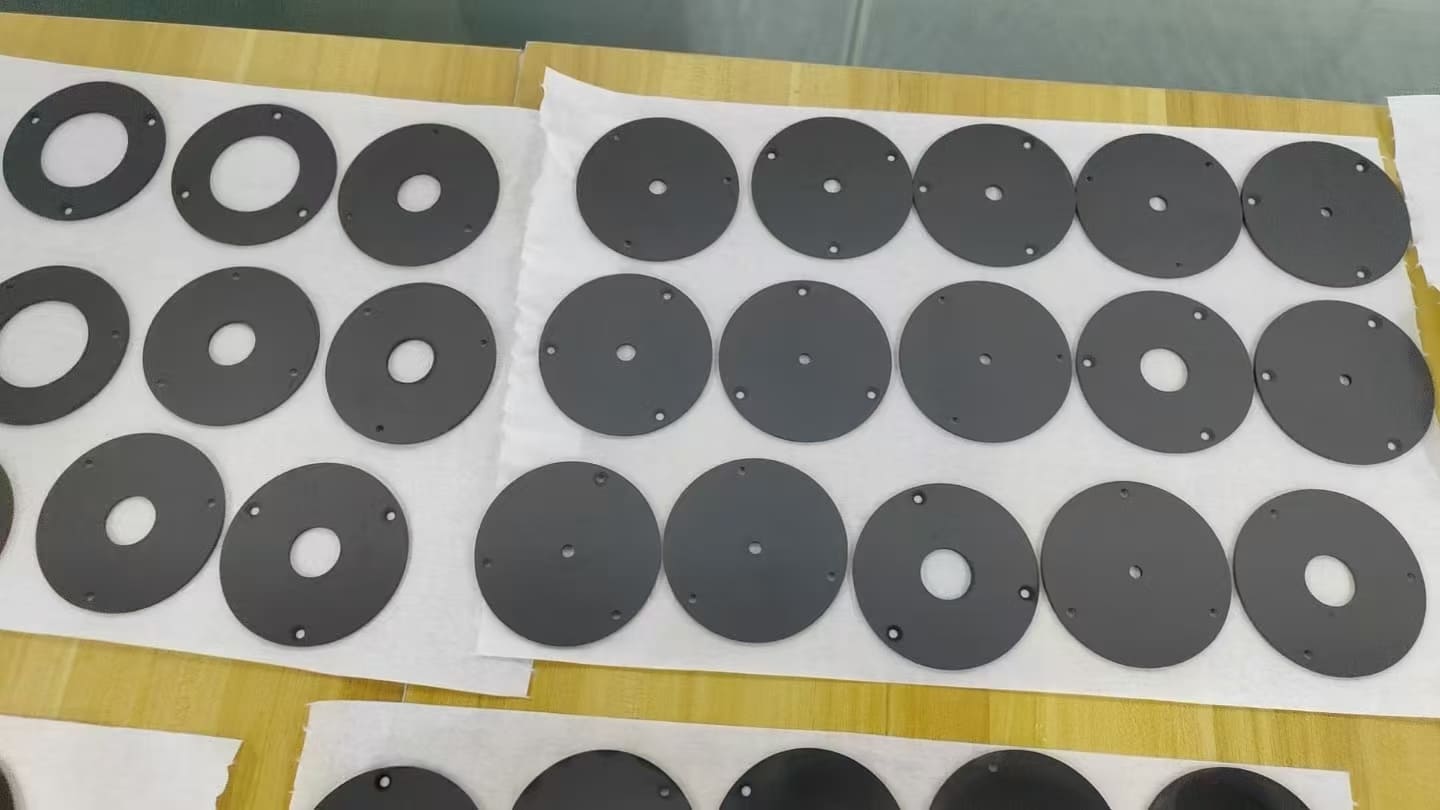

Mga produktong grid na pinagmumulan ng VeTek Semiconductor Ion Beam Sputter:

Vetek Semiconductor Ion Beam Sputter sources grid products

Mga Hot Tags: Ion Beam Sputter source grid
