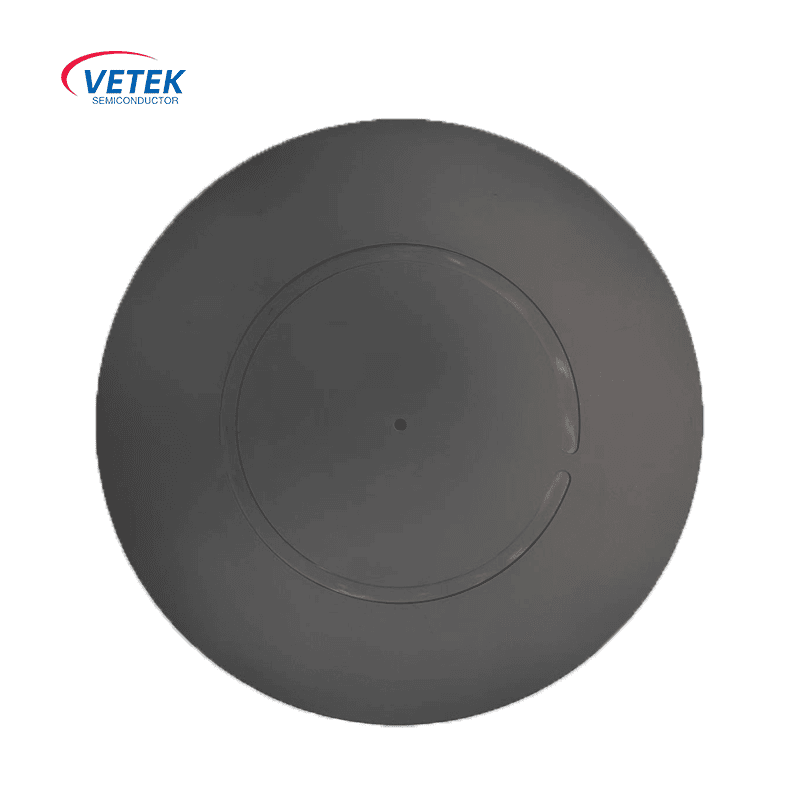

Single Wafer EPI Graphite Undertaker

Paglalarawan ：

Ang solong wafer EPI grapayt na susceptor ay nagsasama ng isang hanay ng graphite tray, grapayt singsing at iba pang mga accessories, gamit ang mataas na kadalisayan graphite substrate + singaw na pag -aalis ng silikon na karbida na coating composite na istraktura, na isinasaalang -alang ang mataas na temperatura ng katatagan, kemikal na pagkawalang -galaw at uniporme ng thermal field. Ito ang pangunahing bahagi ng tindig ng high-precision epitaxial sheet sa paggawa ng masa.

Materyal na pagbabago: grapayt +sic coating

Grapayt

● Ultra-high thermal conductivity (> 130 w/m · k), mabilis na tugon sa mga kinakailangan sa kontrol sa temperatura, upang matiyak ang katatagan ng proseso.

● Mababang koepisyent ng pagpapalawak ng thermal (CTE: 4.6 × 10⁻⁶/° C), bawasan ang mataas na pagpapapangit ng temperatura, buhay ng serbisyo ng pagpapahaba.

CVD sic coating

● Paglaban ng kaagnasan. Tumanggi sa pag -atake ng mga gas gas tulad ng H₂, HCl, at Sih₄. Iniiwasan nito ang kontaminasyon ng epitaxial layer sa pamamagitan ng pagkasumpungin ng base material.

● Ibabaw ng densification: Ang coating porosity ay mas mababa sa 0.1%, na pumipigil sa pakikipag -ugnay sa pagitan ng grapayt at wafer at pinipigilan ang pagsasabog ng mga impurities ng carbon.

● Mataas na temperatura tolerance: Ang pangmatagalang matatag na trabaho sa kapaligiran sa itaas ng 1600 ° C, umangkop sa mataas na temperatura ng demand ng SIC epitaxy.

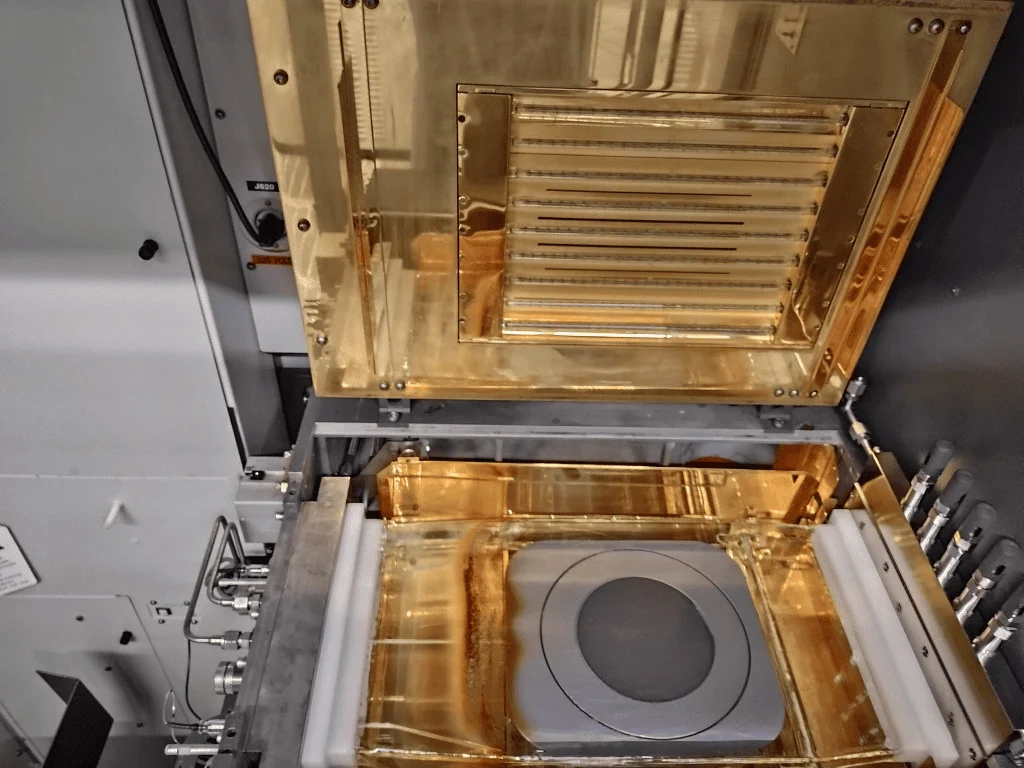

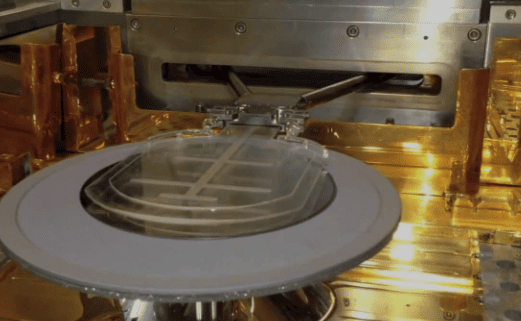

Thermal Field at Airflow Optimization Design

Unipormeng istraktura ng thermal radiation

Ang ibabaw ng susceptor ay dinisenyo na may maraming mga thermal na pagmuni-muni ng mga grooves, at ang sistema ng thermal field control ng aparato ng ASM ay nakakamit ng pagkakapareho ng temperatura sa loob ng ± 1.5 ° C (6-inch wafer, 8-inch wafer), tinitiyak ang pagkakapare-pareho at pagkakapareho ng epitaxial layer kapal (pagbagu-bago <3%).

Technique ng Air Steering

Ang mga butas ng diversion ng gilid at mga hilig na mga haligi ng suporta ay idinisenyo upang ma -optimize ang pamamahagi ng daloy ng laminar ng reaksyon gas sa ibabaw ng wafer, bawasan ang pagkakaiba sa rate ng pag -aalis na sanhi ng mga eddy currents, at pagbutihin ang pagkakapareho ng doping.
