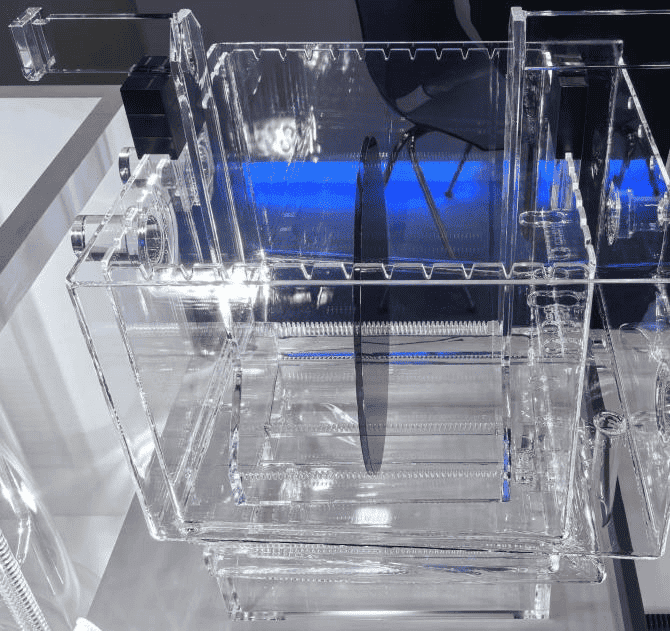

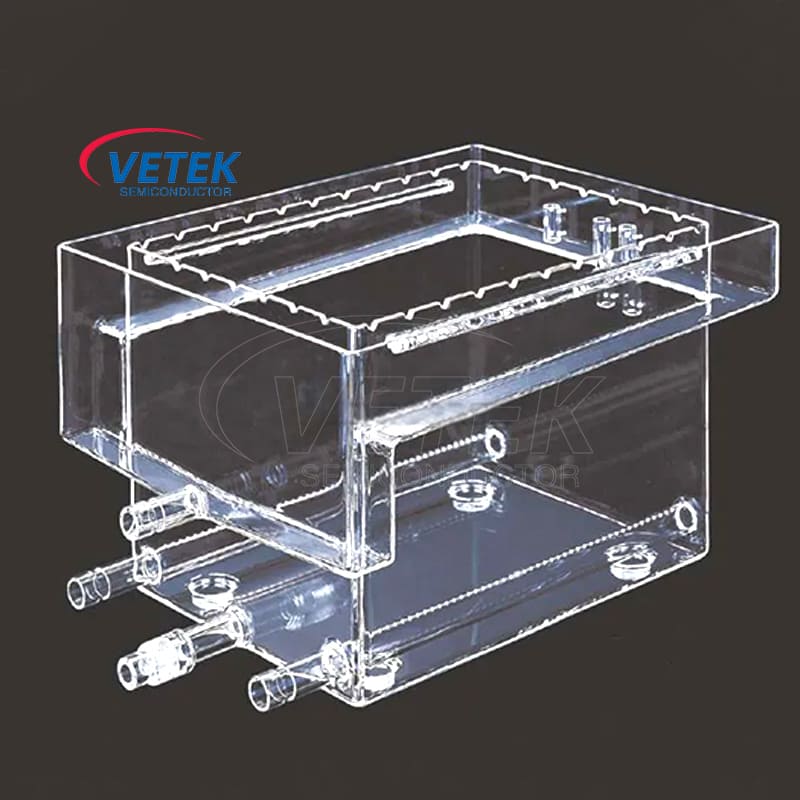

Semiconductor Quartz Bath

Ang Vetek Semiconductor's Quartz Bath ay idinisenyo para sa paglilinis at pagproseso ng mga wafer ng silikon at malawakang ginagamit sa mga semiconductors, photovoltaics at iba pang mga patlang. Ang paliguan ng quartz para sa semiconductor ay gawa sa materyal na may mataas na halaga ng kuwarts, ay may mahusay na mataas na temperatura ng pagtutol at katatagan ng kemikal, at maaaring gumana nang matatag sa mataas na temperatura at mataas na kaagnasan na kapaligiran. Kung naglilinis ito ng mga malalaking wafer na may diameter na 300mm o na -customize na mga kinakailangan ng iba pang mga pagtutukoy, ang semiconductor quartz bath ay maaaring magbigay ng mahusay at maaasahang mga solusyon upang bigyan ng kapangyarihan ang iyong linya ng produksyon.

Semiconductor Quartz Bath Mga Tampok ng Produkto

1. Malaking disenyo ng kapasidad upang matugunan ang mga pangangailangan sa paglilinis ng batch

● Tumanggap ng 50 wafers: Ang karaniwang disenyo ng semiconductor quartz bath ay sumusuporta sa paglilinis ng hanggang sa 50 wafers nang sabay, lubos na pagpapabuti ng kahusayan sa paglilinis.

● katugma sa maraming laki: sumusuporta sa mga wafer na may maximum na diameter ng 300mm, at maaari ring ipasadya ayon sa mga pangangailangan. Ang iba pang mga sukat, tulad ng 150mm o 200mm, ay maaaring matugunan ang mga pangangailangan ng iba't ibang mga daloy ng proseso.

● Modular na disenyo: Angkop para sa silikonWafersng iba't ibang mga pagtutukoy, sumusuporta sa mabilis na paglipat, at nababaluktot na tumugon sa iba't ibang mga gawain sa paglilinis.

2. Materyal na mataas na halaga ng quartz, mahusay na garantiya ng pagganap

● Mataas na paglaban sa temperatura: Ang materyal na kuwarts ay maaaring makatiis sa saklaw ng temperatura ng 0 ° C hanggang 1200 ° C, na angkop para sa iba't ibang mga proseso ng paglilinis ng thermal at init.

● Paglaban sa kaagnasan:Tank ng Quartzmaaaring pigilan ang kaagnasan ng mga malakas na acid (tulad ng HF, HCl) at malakas na alkalis sa mahabang panahon, at partikular na angkop para sa paggamot ng sirkulasyon ng mga solusyon sa kemikal na etching o mga solusyon sa paglilinis.

● Mataas na kalinisan: Ang panloob na ibabaw ng pader ng semiconductor quartz tank ay makinis at walang mga pores, at hindi mga adsorb particle o mga nalalabi sa kemikal, na epektibong maiwasan ang kontaminasyon ng chip.

3. Flexible pagpapasadya upang matugunan ang iba't ibang mga kinakailangan sa proseso

● Laki ng pagpapasadya: Ayusin ang laki, lalim at kapasidad ng paliguan ayon sa gumagamit ay kailangang suportahan ang mga pangangailangan ng paglilinis ng mga espesyal na pagtutukoy ng chip.

● Suporta para sa awtomatikong pagsasama: katugma sa mga kagamitan sa pang -industriya na automation upang makamit ang ganap na awtomatikong operasyon ng paglilinis ng chip.

4. Proseso ng Mataas na Pagtatala upang matiyak ang kalidad ng produkto

● Tumpak na hinang at pagproseso: Gumamit ng advanced na teknolohiya sa pagproseso upang matiyak ang katatagan at pagbubuklod ng kagamitan sa ilalim ng mataas na temperatura at mataas na presyon ng kapaligiran.

● Matibay na disenyo: Pagkatapos ng maraming mga pagsubok sa tibay, tiyakin na ang kagamitan ay gumaganap tulad ng bago sa ilalim ng pangmatagalang paggamit ng mataas na dalas.

● Mataas na pagiging maaasahan: Iwasan ang mga gasgas, pagbasag o kontaminasyon ng cross ng mga wafer sa panahon ng paglilinis, at pagbutihin ang rate ng ani.

Semiconductor Quartz Bath Technical Parameter

Naaangkop na mga senaryo ng quartz bath para sa semiconductor

1. Industriya ng Semiconductor

● Paglilinis ng Silicon Wafer: Ginamit upang alisin ang mga particle, mga layer ng oxide at mga organikong nalalabi sa ibabaw ng wafer.

● Paggamot ng likido: makipagtulungan sa proseso ng kemikal na pag -iipon upang tumpak na alisin ang mga materyales sa mga tiyak na lugar.

2. Photovoltaic Industry

● Paglilinis ng Solar Cell: Alisin ang mga pollutant na nabuo sa panahon ng proseso ng paggawa at pagbutihin ang kahusayan ng conversion ng cell.

3. Mga eksperimento sa pananaliksik sa agham

● Materyal na agham: Angkop para sa paglilinis ng mga halimbawang pang-eksperimentong halimbawa.

● Pagproseso ng Micro-Nano: Sinusuportahan ang iba't ibang mga eksperimentong kagamitan at daloy ng proseso.

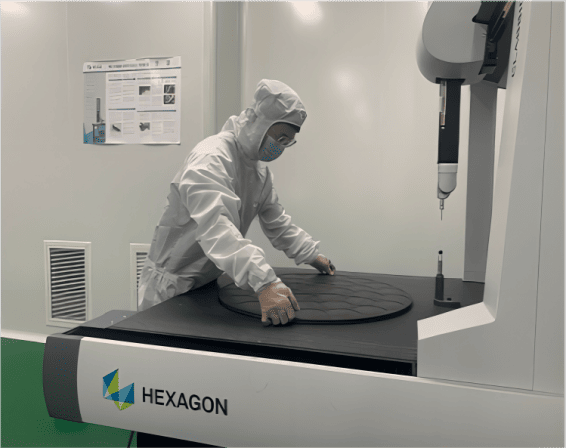

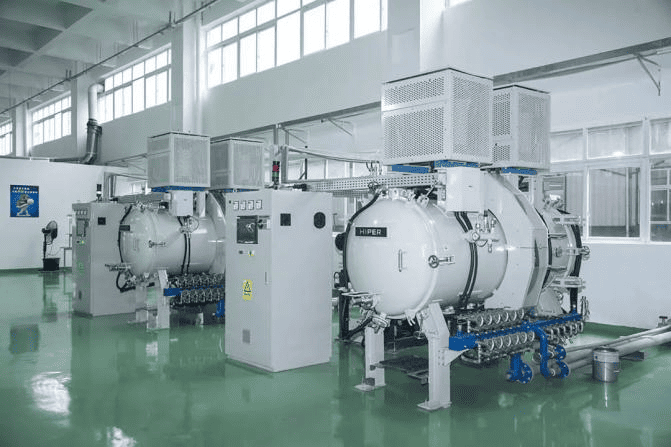

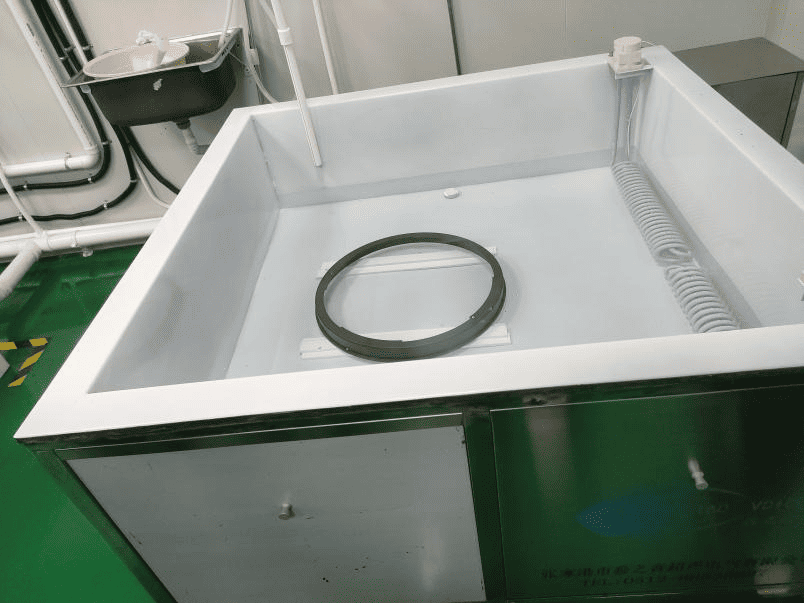

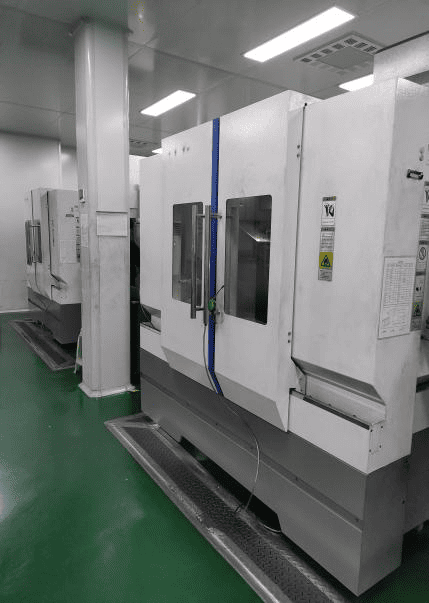

Ito semiconductor Quartz Bath Production Shops
