Ang industriya ng semiconductor ay mabilis na lumilipat patungo sa malawak na bandgap na mga materyales, kung saan ang silicon carbide (SiC) ay nagiging isa sa pinakamahalagang materyales para sa mga de-kuryenteng sasakyan, renewable energy system, industrial power electronics, at mga advanced na teknolohiya ng komunikasyon. Habang patuloy na tumataas ang mga laki ng wafer at nagiging mas mahigpit ang mga kinakailangan sa kalidad, naghahanap ang mga tagagawa ng mas advanced na kagamitan sa paglaki ng kristal.
Kabilang sa mga magagamit na teknolohiya, angMalaking laki ng resistance heating SiC crystal growth furnaceay lumitaw bilang isang kritikal na solusyon para sa paggawa ng malalaking diameter, mababang depektong SiC na kristal na may pinahusay na pagkakapare-pareho at kahusayan. Tinutuklas ng artikulong ito kung paano gumagana ang teknolohiyang ito, ang mga pakinabang nito, mga aplikasyon, at kung bakit nagtitiwala ang mga pinuno ng industriya sa mga makabagong solusyon mula saVeteksemi.

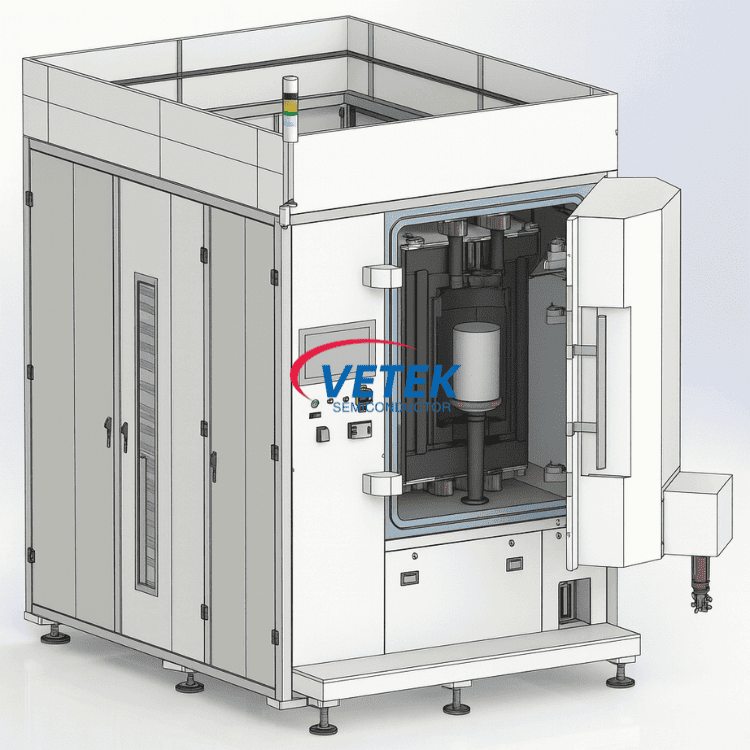

A Malaking laki ng resistance heating SiC crystal growth furnaceay dalubhasang kagamitan na idinisenyo para sa physical vapor transport (PVT) na paglaki ng silicon carbide single crystals. Gumagamit ang furnace ng electrical resistance heating elements upang makabuo ng mataas na matatag na thermal field sa loob ng growth chamber.
Lumilikha ang system ng mga tumpak na gradient ng temperatura na nagpapahintulot sa SiC powder na mag-sublimate at mag-recrystallize sa isang seed crystal, na bumubuo ng malalaking diameter na silicon carbide ingots na angkop para sa paggawa ng wafer.
Ang mga modernong sistema ng paglaki ng kristal ay inengineered upang suportahan ang mas malalaking diyametro ng kristal habang pinapanatili ang mahusay na pagkakapareho ng kristal, binabawasan ang mga micropipe, dislokasyon, at iba pang mga depekto sa istruktura.
Ang Silicon carbide ay naging isang pundasyong materyal para sa susunod na henerasyong mga semiconductor ng kapangyarihan dahil sa pambihirang pisikal na katangian nito:
Gayunpaman, ang mga benepisyong ito ay makakamit lamang kapag ang mga de-kalidad na kristal na SiC ay ginawa. Ang kalidad ng kristal ay direktang nakakaapekto sa ani ng wafer, pagiging maaasahan ng device, at pangkalahatang gastos sa pagmamanupaktura.
Ito ang dahilan kung bakit ang mga advanced na kagamitan sa paglago ng kristal tulad ngMalaking laki ng resistance heating SiC crystal growth furnacegumaganap ng mahalagang papel sa buong semiconductor supply chain.
Ang proseso ng paglago ay karaniwang sumusunod sa paraan ng Physical Vapor Transport (PVT).
Ang high-purity na silicon carbide powder ay inilalagay sa ilalim ng graphite crucible.
Ang isang maingat na inihanda na SiC seed crystal ay nakaposisyon sa itaas ng pinagmulang materyal.
Ang furnace ay bumubuo ng mga temperatura na lampas sa 2,000°C gamit ang resistance heating components.
Ang SiC powder ay nag-sublimate sa vapor species sa ilalim ng kinokontrol na mga kondisyon ng presyon.
Ang singaw ay lumilipat patungo sa mas malalamig na seed crystal at nagdedeposito ng patong-patong, na bumubuo ng isang malaking solong kristal.
Ang kristal ay unti-unting pinalamig upang mabawasan ang thermal stress bago alisin at kasunod na pagpoproseso ng wafer.
Kung ikukumpara sa mga alternatibong teknolohiya sa pag-init, nagbibigay ang resistance heating ng ilang kritikal na benepisyo.
| Tampok | Pag-init ng Paglaban | Mga Alternatibong Pamamaraan |
|---|---|---|
| Katatagan ng Temperatura | Magaling | Katamtaman |
| Thermal Field Uniformity | Mataas | Variable |
| Kahusayan ng Enerhiya | Mataas | Katamtaman |
| Mga Kinakailangan sa Pagpapanatili | Ibaba | Mas mataas |
| Pagkakatugma ng Crystal Quality | Superior | Hindi gaanong mahuhulaan |
| Scalability para sa Malaking Kristal | Magaling | Limitado |
Ang mga bentahe na ito ay tumutulong sa mga tagagawa na makamit ang mas mataas na ani at mas mahuhulaan na mga resulta ng produksyon.
Mga nangungunang supplier tulad ngVeteksemipatuloy na pagpapabuti ng mga disenyo ng pugon upang matugunan ang mga pangangailangan ng industriya.
Tinitiyak ng na-optimize na thermal management ang matatag na kondisyon ng paglaki ng kristal sa buong proseso.
Sinusuportahan ng mga modernong sistema ang mas malalaking diyametro ng kristal, na nagbibigay-daan sa paggawa ng mas malalaking wafer at mas mataas na throughput.
Kinokontrol ng mga automated na sistema ng pagsubaybay ang temperatura, presyon, at mga rate ng paglago nang may pambihirang katumpakan.
Pinaliit ng mga espesyal na disenyo ng silid ang kontaminasyon at pinapabuti ang kalidad ng kristal.
Tinitiyak ng mga sangkap na pang-industriya ang matatag na operasyon sa panahon ng pinahabang mga siklo ng paglaki ng mataas na temperatura.
Ang pagpili ng wastong teknolohiya sa pag-init ay mahalaga para sa pagkamit ng target na kalidad ng kristal at kahusayan sa produksyon.
| Teknolohiya | Pagkakatulad | Kahusayan | Scalability | Pagpapanatili |
|---|---|---|---|---|
| Pag-init ng Paglaban | Magaling | Mataas | Magaling | Mababa |
| Induction Heating | Mabuti | Katamtaman | Katamtaman | Katamtaman |
| Pag-init ng RF | Katamtaman | Katamtaman | Limitado | Mataas |
Para sa malakihang produksyon ng SiC crystal, nananatiling isa sa pinaka maaasahan at scalable na solusyon ang pag-init ng resistensya na magagamit ngayon.
AngMalaking laki ng resistance heating SiC crystal growth furnacesumusuporta sa maraming industriyang may mataas na paglago.
Habang tumataas ang pandaigdigang pangangailangan para sa mga SiC device, lalong nagiging mahalaga ang kapasidad ng paglaki ng kristal.
Kapag sinusuri ang kagamitan sa paglago ng kristal, dapat isaalang-alang ng mga tagagawa ang:
Pakikipagtulungan sa mga may karanasang supplier tulad ngVeteksemiay maaaring makabuluhang bawasan ang mga panganib sa pagpapatupad at mapabuti ang pangmatagalang pagganap ng produksyon.
Ang industriya ng silicon carbide ay patuloy na mabilis na umuunlad. Maraming mga uso ang humuhubog sa hinaharap ng teknolohiyang paglago ng kristal:
Ang mga tagagawa na namumuhunan sa mga advanced na sistema ng paglago ng kristal ngayon ay nagpoposisyon sa kanilang sarili upang matugunan ang mga pangangailangan sa merkado ng semiconductor sa hinaharap.
Ito ay ginagamit upang palaguin ang mataas na kalidad na silicon carbide na solong kristal para sa paggawa ng semiconductor wafer sa pamamagitan ng proseso ng Physical Vapor Transport.
Ang pag-init ng paglaban ay nag-aalok ng higit na katatagan ng temperatura, pagkakapareho ng thermal field, at scalability, na nagreresulta sa mas mahusay na kalidad ng kristal at mas mataas na mga ani ng produksyon.
Ang mga de-koryenteng sasakyan, renewable energy, industrial automation, aerospace, telekomunikasyon, at mga industriya ng depensa ay lubos na umaasa sa mga device na nakabatay sa SiC.
Oo. Ang mga modernong furnace platform ay partikular na idinisenyo upang mapaunlakan ang pagtaas ng mga diameter ng wafer at mas mataas na dami ng produksyon.
Tinitiyak ng mahusay na disenyong thermal field ang pare-parehong paglaki ng kristal, binabawasan ang mga depekto, at pinapabuti ang kabuuang ani ng wafer.
AngMalaking laki ng resistance heating SiC crystal growth furnaceay naging isang pundasyong teknolohiya para sa modernong industriya ng silicon carbide. Ang kakayahan nitong magbigay ng tumpak na thermal control, mahusay na kalidad ng kristal, at nasusukat na kapasidad ng produksyon ay ginagawa itong mahalagang pamumuhunan para sa mga tagagawa ng semiconductor na naghahanap ng pangmatagalang competitiveness. Habang patuloy na lumalaki ang demand para sa mga SiC device sa buong mundo, mula sa mga advanced na solusyon sa furnaceVeteksemiay tumutulong sa mga tagagawa na makamit ang mas mataas na ani, mas mahusay na pagganap ng kristal, at higit na kahusayan sa pagpapatakbo.
Handa nang pahusayin ang iyong mga kakayahan sa paglago ng kristal na silicon carbide?Makipag-ugnayan sa aminngayon upang matutunan kung paano makakapagbigay ang Veteksemi ng customized na Malaking laki ng resistensyang pagpainit ng SiC crystal growth furnace na solusyon na iniayon sa iyong mga layunin sa produksyon. Ang aming karanasan sa engineering team ay handang tumulong sa iyo na mapabuti ang kalidad ng kristal, pataasin ang kahusayan sa pagmamanupaktura, at manatiling nangunguna sa mabilis na lumalawak na merkado ng SiC semiconductor.
-
