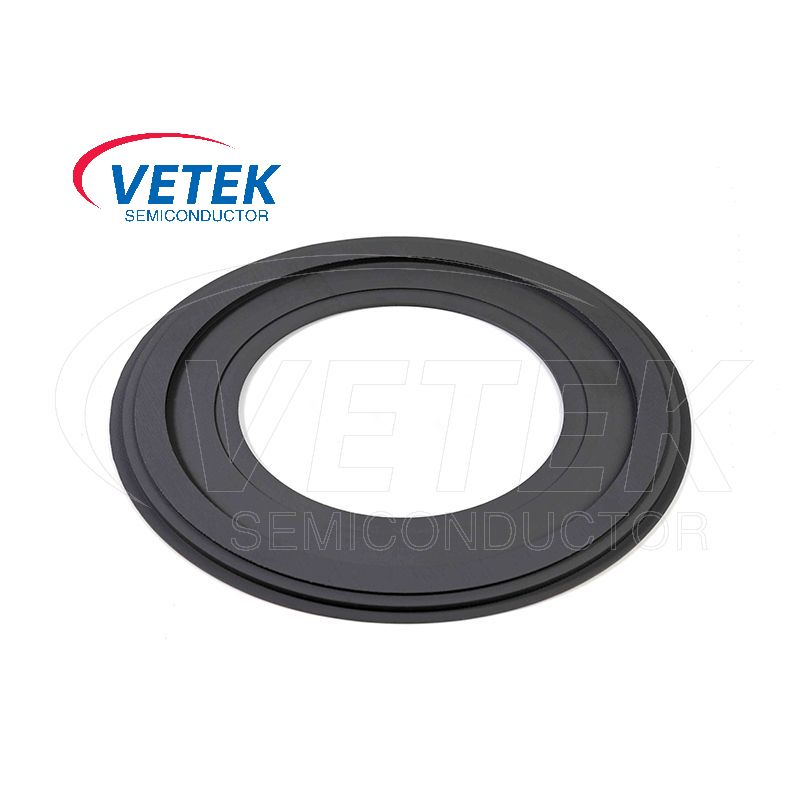

Epi Wafer Holder

Sinusuportahan ng vetek semiconductor ang mga pasadyang serbisyo ng produkto, kaya ang may hawak ng wafer ay maaaring magbigay sa iyo ng mga pasadyang mga serbisyo ng produkto batay sa laki ngwafer(100mm, 150mm, 200mm, 300mm, atbp.). Taos-puso kaming umaasa na maging iyong pangmatagalang kasosyo sa China.

Ang function at nagtatrabaho na prinsipyo ng mga may hawak ng EPI wafer

Sa kaharian ng pagmamanupaktura ng semiconductor, ang proseso ng epitaxy ay mahalaga para sa paggawa ng mga aparato ng mataas na pagganap ng semiconductor. Sa gitna ng prosesong ito ay ang may hawak ng epi wafer, na gumaganap ng isang pangunahing papel sa pagtiyak ng kalidad at kahusayan ngPaglago ng Epitaxial.

Ang may hawak ng EPI wafer ay pangunahing idinisenyo upang ligtas na hawakan ang wafer sa panahon ng proseso ng epitaxy. Ang pangunahing gawain nito ay upang mapanatili ang wafer sa isang tumpak na kinokontrol na temperatura at kapaligiran ng daloy ng gas. Pinapayagan ng masusing kontrol na ito ang epitaxial material na pantay na idineposito sa ibabaw ng wafer, isang kritikal na hakbang sa paglikha ng uniporme at mataas na kalidad na mga layer ng semiconductor.

Sa ilalim ng mataas na mga kondisyon ng temperatura na tipikal ng proseso ng epitaxy, ang may hawak ng EPI wafer ay higit sa pag -andar nito. Mahigpit na inaayos nito ang wafer sa loob ng silid ng reaksyon habang masusing maiwasan ang anumang potensyal na pinsala, tulad ng mga gasgas, at pumipigil sa kontaminasyon ng butil sa ibabaw ng wafer.

Mga katangian ng materyal:BakitSilicon Carbide (sic)Nagniningning

Ang mga may hawak ng EPI wafer ay madalas na nilikha mula sa silikon na karbida (sic), isang materyal na nag -aalok ng isang natatanging kumbinasyon ng mga kapaki -pakinabang na katangian. Ang SIC ay may mababang koepisyentong pagpapalawak ng thermal na humigit -kumulang na 4.0 x 10⁻⁶ /° C. Ang katangian na ito ay mahalaga sa pagpapanatili ng dimensional na katatagan ng may -hawak sa nakataas na temperatura. Sa pamamagitan ng pag -minimize ng pagpapalawak ng thermal, epektibong pinipigilan ang stress sa wafer na maaaring kung hindi man ay magreresulta mula sa mga pagbabago sa laki ng temperatura.

Bilang karagdagan, ipinagmamalaki ng SIC ang mahusay na mataas na katatagan ng temperatura. Maaari itong walang putol na makatiis sa mataas na temperatura na mula sa 1,200 ° C hanggang 1,600 ° C na kinakailangan sa proseso ng epitaxy. Kaisa sa pambihirang paglaban ng kaagnasan at kahanga -hangang thermal conductivity (karaniwang sa pagitan ng 120 - 160 w/mk), ang SIC ay lumitaw bilang pinakamainam na pagpipilian para sa mga epitaxial wafer holders.

Mga pangunahing pag -andar sa proseso ng epitaxial

Ang kahalagahan ng may hawak ng EPI wafer sa proseso ng epitaxial ay hindi maaaring ma -overstated. Ito ay gumaganap bilang isang matatag na carrier sa ilalim ng mataas na temperatura at kinakaing unti -unting mga gas na kapaligiran, na tinitiyak na ang wafer ay nananatiling hindi naapektuhan sa panahon ng pag -unlad ng epitaxial at pag -aalaga ng pantay na pag -unlad ng epitaxial layer.

1.Wafer fixation at tumpak na pagkakahanayAng isang mataas na katumpakan na engineered EPI wafer holder ay matatag na nagpoposisyon sa wafer sa geometric center ng reaksyon ng silid. Ang paglalagay na ito ay ginagarantiyahan na ang ibabaw ng wafer ay bumubuo ng isang mainam na anggulo ng contact na may daloy ng reaksyon ng gas. Ang tumpak na pagkakahanay ay hindi lamang mahalaga para sa pagkamit ng pantay na pag -aalis ng layer ng epitaxial ngunit makabuluhang binabawasan din ang konsentrasyon ng stress na nagreresulta mula sa paglihis ng posisyon ng wafer.

2.Uniform heating at thermal field controlAng pag -agaw ng mahusay na thermal conductivity ng SIC material, ang EPI wafer holder ay nagbibigay -daan sa mahusay na paglipat ng init sa wafer sa mataas na temperatura epitaxial environment. Kasabay nito, nagsasagawa ito ng maayos na kontrol sa pamamahagi ng temperatura ng sistema ng pag -init. Ang dalawahang mekanismo na ito ay nagsisiguro ng isang pare -pareho na temperatura sa buong ibabaw ng wafer, na epektibong tinanggal ang thermal stress na sanhi ng labis na gradients ng temperatura. Bilang isang resulta, ang posibilidad ng mga depekto tulad ng wafer warping at mga bitak ay malaki ang nabawasan.

3. Ang kontrol ng kontaminasyon ng kontaminasyon at kadalisayan ng materyalAng paggamit ng High - Purity SIC substrates at CVD - Coated Graphite Materials ay isang laro - tagapagpalit sa control ng kontaminasyon ng butil. Ang mga materyales na ito ay malaking pagbawas sa henerasyon at pagsasabog ng mga particle sa panahon ng proseso ng epitaxy, na nagbibigay ng isang malinis na kapaligiran para sa paglaki ng epitaxial layer. Sa pamamagitan ng pagbabawas ng mga depekto sa interface, pinapahusay nila ang kalidad at pagiging maaasahan ng epitaxial layer.

4. Paglaban ng CorrosionSa panahon ngMocvdo mga proseso ng LPCVD, ang may hawak ng EPI wafer ay dapat magtiis ng mga kinakaing unti -unting gas tulad ng ammonia at trimethyl gallium. Ang natitirang paglaban ng kaagnasan ng mga materyales sa SIC ay nagbibigay -daan sa may -hawak na magkaroon ng isang pinalawig na buhay ng serbisyo, sa gayon ginagarantiyahan ang pagiging maaasahan ng buong proseso ng paggawa.

Customized Services ni Vetek Semiconductor

Ang Vetek Semiconductor ay nakatuon upang matugunan ang magkakaibang mga pangangailangan ng customer. Nag -aalok kami ng mga pasadyang mga serbisyo ng may hawak ng EPI wafer na naaayon sa iba't ibang mga laki ng wafer, kabilang ang 100mm, 150mm, 200mm, 300mm, at higit pa. Ang aming koponan ng mga eksperto ay nakatuon sa paghahatid ng mataas na kalidad na mga produkto na tiyak na tumutugma sa iyong mga kinakailangan. Taos -puso kaming inaasahan na maging iyong Long -Term Partner sa China, na nagbibigay sa iyo ng mga solusyon sa Top - Notch Semiconductor.

SEM data ng CVD sic film crystal istraktura:

Mga pangunahing pisikal na katangian ng CVD sic coating：

Paghahambing Semiconductor EPI Wafer Holder Production Shops:
