Silicon Carbide Epitaxy

Ang paghahanda ng de-kalidad na silicon carbide epitaxy ay nakasalalay sa advanced na teknolohiya at kagamitan at mga accessories ng kagamitan. Sa kasalukuyan, ang pinakamalawak na ginagamit na paraan ng paglago ng silicon carbide epitaxy ay ang Chemical vapor deposition (CVD). Ito ay may mga pakinabang ng tumpak na kontrol ng kapal ng epitaxial film at konsentrasyon ng doping, mas kaunting mga depekto, katamtamang rate ng paglago, awtomatikong kontrol sa proseso, atbp., at isang maaasahang teknolohiya na matagumpay na nailapat sa komersyo.

Ang Silicon carbide CVD epitaxy sa pangkalahatan ay gumagamit ng mainit na pader o mainit na pader ng CVD na kagamitan, na nagsisiguro sa pagpapatuloy ng epitaxy layer 4H crystalline SiC sa ilalim ng mataas na kondisyon ng temperatura ng paglago (1500 ~ 1700 ℃), mainit na pader o mainit na pader na CVD pagkatapos ng mga taon ng pag-unlad, ayon sa relasyon sa pagitan ng direksyon ng daloy ng hangin sa pumapasok at ang ibabaw ng substrate, Reaction chamber ay maaaring nahahati sa horizontal structure reactor at vertical structure reactor.

Mayroong tatlong pangunahing tagapagpahiwatig para sa kalidad ng SIC epitaxial furnace, ang una ay ang pagganap ng epitaxial growth, kabilang ang pagkakapareho ng kapal, pagkakapareho ng doping, rate ng depekto at rate ng paglago; Ang pangalawa ay ang pagganap ng temperatura ng kagamitan mismo, kabilang ang rate ng pag-init/paglamig, pinakamataas na temperatura, pagkakapareho ng temperatura; Panghuli, ang pagganap ng gastos ng kagamitan mismo, kabilang ang presyo at kapasidad ng isang yunit.

Tatlong uri ng silicon carbide epitaxial growth furnace at mga pagkakaiba sa core accessories

Hot wall horizontal CVD (typical model PE1O6 ng LPE company), warm wall planetary CVD (typical model Aixtron G5WWC/G10) at quasi-hot wall CVD (kinakatawan ng EPIREVOS6 ng Nuflare company) ay ang mga pangunahing epitaxial equipment na teknikal na solusyon na naisakatuparan sa mga komersyal na aplikasyon sa yugtong ito. Ang tatlong teknikal na aparato ay mayroon ding sariling mga katangian at maaaring mapili ayon sa pangangailangan. Ang kanilang istraktura ay ipinapakita tulad ng sumusunod:

Ang kaukulang mga pangunahing bahagi ay ang mga sumusunod:

(a) Hot wall horizontal type core part- Binubuo ang Halfmoon Parts

Downstream na pagkakabukod

Pangunahing pagkakabukod sa itaas

Upper halfmoon

Upstream na pagkakabukod

Bahagi 2

Bahagi ng paglipat 1

Panlabas na air nozzle

Tapered snorkel

Panlabas na argon gas nozzle

Argon gas nozzle

Wafer support plate

Nakasentro na pin

Central guard

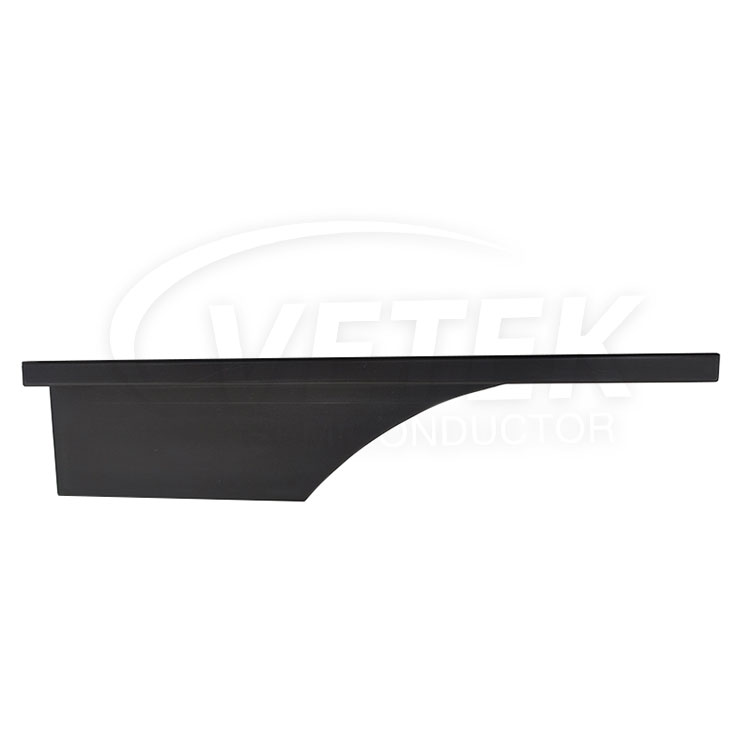

Sa ibaba ng agos sa kaliwang takip ng proteksyon

Pabalat ng proteksyon sa ibaba ng agos

Upstream kaliwang pabalat ng proteksyon

Upstream right protection cover

Side wall

Graphite ring

Protektadong nadama

Nadama ang pagsuporta

Block ng contact

Silindro ng saksakan ng gas

(b)Warm wall na uri ng planetary

SiC coating Planetary Disk &TaC coated Planetary Disk

(c)Quasi-thermal wall standing type

Nuflare (Japan): Nag-aalok ang kumpanyang ito ng mga dual-chamber vertical furnace na nag-aambag sa pagtaas ng ani ng produksyon. Nagtatampok ang kagamitan ng high-speed rotation na hanggang 1000 revolutions kada minuto, na lubhang kapaki-pakinabang para sa epitaxial uniformity. Bukod pa rito, ang direksyon ng airflow nito ay naiiba sa iba pang kagamitan, na patayo pababa, kaya pinaliit ang pagbuo ng mga particle at binabawasan ang posibilidad ng mga patak ng particle na bumagsak sa mga wafer. Nagbibigay kami ng mga pangunahing bahagi ng SiC coated graphite para sa kagamitang ito.

Bilang tagapagtustos ng mga bahagi ng kagamitang epitaxial ng SiC, nakatuon ang VeTek Semiconductor sa pagbibigay sa mga customer ng mga de-kalidad na bahagi ng coating upang suportahan ang matagumpay na pagpapatupad ng SiC epitaxy.
