Bilang isang propesyonal na tagagawa ng produkto ng CVD TAC coating wafer carrier at pabrika sa Tsina, ang Vetek Semiconductor CVD TAC Coating Wafer Carrier ay isang tool na nagdadala ng wafer na espesyal na idinisenyo para sa mataas na temperatura at kinakain na mga kapaligiran sa paggawa ng semiconductor. At ang CVD TAC coating wafer carrier ay may mataas na lakas ng mekanikal, mahusay na paglaban ng kaagnasan at thermal stabil, na nagbibigay ng kinakailangang garantiya para sa paggawa ng mga de-kalidad na aparato ng semiconductor. Malugod na tinatanggap ang iyong karagdagang mga katanungan.

Sa panahon ng proseso ng pagmamanupaktura ng semiconductor, si Vetek Semiconductor'sCVD TAC Coating Wafer Carrieray isang tray na ginamit upang magdala ng mga wafer. Ang produktong ito ay gumagamit ng isang proseso ng pag -aalis ng singaw ng kemikal (CVD) upang mag -coat ng isang layer ng patong ng TAC sa ibabaw ngWafer carrier substrate. Ang patong na ito ay maaaring makabuluhang mapabuti ang oksihenasyon at paglaban ng kaagnasan ng wafer carrier, habang binabawasan ang kontaminasyon ng butil sa panahon ng pagproseso. Ito ay isang mahalagang sangkap sa pagproseso ng semiconductor.


Deals semiconductor'sCVD TAC Coating Wafer Carrieray binubuo ng isang substrate at aTantalum Carbide (TAC) Coating.


Ang kapal ng tantalum carbide coatings ay karaniwang nasa 30 micron range, at ang TAC ay may isang natutunaw na punto na kasing taas ng 3,880 ° C habang nagbibigay ng mahusay na kaagnasan at pagsusuot ng paglaban, bukod sa iba pang mga pag -aari.


Ang base material ng carrier ay gawa sa high-purity grapayt oSilicon Carbide (sic).


Sa panahon ng proseso ng wafer, ang Vetek Semiconductor'sCVD TAC Coating Wafer CarrierMaaaring i -play ang sumusunod na mahahalagang papel:


1. Proteksyon ng mga wafer

Pisikal na proteksyon Ang carrier ay nagsisilbing isang pisikal na hadlang sa pagitan ng wafer at panlabas na mapagkukunan ng pinsala sa mekanikal. Kapag ang mga wafer ay inilipat sa pagitan ng iba't ibang mga kagamitan sa pagproseso, tulad ng sa pagitan ng isang silid ng kemikal - singaw (CVD) na silid at isang tool na etching, madaling kapitan ng mga gasgas at epekto. Ang CVD TAC coating wafer carrier ay may medyo mahirap at makinis na ibabaw na maaaring makatiis ng normal na mga puwersa ng paghawak at maiwasan ang direktang pakikipag -ugnay sa pagitan ng wafer at magaspang o matalim na mga bagay, sa gayon binabawasan ang panganib ng pisikal na pinsala sa mga wafer.

Ang Proteksyon ng Chemical TAC ay may mahusay na katatagan ng kemikal. Sa panahon ng iba't ibang mga hakbang sa paggamot ng kemikal sa proseso ng wafer, tulad ng wet etching o paglilinis ng kemikal, ang CVD TAC coating ay maaaring maiwasan ang mga ahente ng kemikal na hindi direktang makipag -ugnay sa materyal ng carrier. Pinoprotektahan nito ang wafer carrier mula sa kaagnasan at pag -atake ng kemikal, na tinitiyak na walang mga kontaminado ang pinakawalan mula sa carrier papunta sa mga wafer, sa gayon pinapanatili ang integridad ng kimika ng wafer na ibabaw.


2. Suporta at pagkakahanay

Matatag na suporta Ang wafer carrier ay nagbibigay ng isang matatag na platform para sa mga wafer. Sa mga proseso kung saan ang mga wafer ay sumailalim sa mataas na paggamot sa temperatura o mataas na mga kapaligiran ng presyon, tulad ng sa isang mataas na temperatura ng hurno para sa pagsusubo, ang carrier ay dapat na suportahan ang wafer nang pantay -pantay upang maiwasan ang pag -war o pag -crack ng wafer. Ang wastong disenyo at mataas na kalidad ng TAC coating ng carrier ay matiyak ang pantay na pamamahagi ng stress sa buong wafer, pinapanatili ang pagiging flat at integridad ng istruktura.

Ang tumpak na pagkakahanay ng tumpak na pagkakahanay ay mahalaga para sa iba't ibang mga proseso ng lithography at pag -aalis. Ang wafer carrier ay dinisenyo na may tumpak na mga tampok ng pag -align. Ang TAC coating ay tumutulong upang mapanatili ang dimensional na kawastuhan ng mga tampok na pag -align sa paglipas ng panahon, kahit na pagkatapos ng maraming paggamit at pagkakalantad sa iba't ibang mga kondisyon sa pagproseso. Tinitiyak nito na ang mga wafer ay tumpak na nakaposisyon sa loob ng kagamitan sa pagproseso, na nagpapagana ng tumpak na pag -patterning at paglalagay ng mga materyales na semiconductor sa ibabaw ng wafer.


3. Paglipat ng init

Ang pantay na pamamahagi ng init sa maraming mga proseso ng wafer, tulad ng thermal oxidation at CVD, ang tumpak na kontrol sa temperatura ay mahalaga. Ang CVD TAC coating wafer carrier ay may mahusay na mga katangian ng thermal conductivity. Maaari itong pantay na ilipat ang init sa wafer sa panahon ng mga operasyon sa pag -init at alisin ang init sa panahon ng mga proseso ng paglamig. Ang pantay na paglipat ng init na ito ay nakakatulong upang mabawasan ang mga gradients ng temperatura sa buong wafer, na binabawasan ang mga thermal stress na maaaring maging sanhi ng mga depekto sa mga aparato ng semiconductor na gawa sa wafer.

Pinahusay na init - Kahusayan ng Paglipat Ang patong ng TAC ay maaaring mapabuti ang pangkalahatang mga katangian ng init - paglipat ng wafer carrier. Kung ikukumpara sa mga uncoated carriers o carrier na may iba pang mga coatings, ang TAC coating surface ay maaaring magkaroon ng isang mas kanais -nais na ibabaw - enerhiya at texture para sa pagpapalitan ng init sa nakapaligid na kapaligiran at ang wafer mismo. Nagreresulta ito sa mas mahusay na paglipat ng init, na maaaring paikliin ang oras ng pagproseso at pagbutihin ang kahusayan ng produksyon ng proseso ng paggawa ng wafer.


4. Kontrol ng kontaminasyon

Mababa - Mga Outgassing Properties Ang coating ng TAC ay karaniwang nagpapakita ng mababang pag -uugali na pag -uugali, na mahalaga sa malinis na kapaligiran ng proseso ng katha ng wafer. Ang paglabas ng pabagu -bago ng mga sangkap mula sa wafer carrier ay maaaring mahawahan ang ibabaw ng wafer at ang pagproseso ng kapaligiran, na humahantong sa mga pagkabigo ng aparato at nabawasan ang mga ani. Ang mababang -outgassing na kalikasan ng CVD TAC coating ay nagsisiguro na ang carrier ay hindi nagpapakilala ng mga hindi kanais -nais na mga kontaminado sa proseso, na pinapanatili ang mataas na - kadalisayan na mga kinakailangan ng paggawa ng semiconductor.

Particle - Libreng ibabaw ang makinis at pantay na likas na katangian ng patong ng CVD TAC ay binabawasan ang posibilidad ng henerasyon ng butil sa ibabaw ng carrier. Ang mga particle ay maaaring sumunod sa wafer sa panahon ng pagproseso at maging sanhi ng mga depekto sa mga aparato ng semiconductor. Sa pamamagitan ng pag -minimize ng henerasyon ng butil, ang TAC coating wafer carrier ay nakakatulong upang mapagbuti ang kalinisan ng proseso ng paggawa ng wafer at dagdagan ang ani ng produkto.




Tantalum carbide (TAC) coating sa isang mikroskopikong cross-section:


Tantalum carbide (TaC) coating on a microscopic cross-section 1Tantalum carbide (TaC) coating on a microscopic cross-section 2Tantalum carbide (TaC) coating on a microscopic cross-section 3Tantalum carbide (TaC) coating on a microscopic cross-section 4



Mga pangunahing pisikal na katangian ng CVD TAC Coating


Mga pisikal na katangian ng patong ng TAC
TAC Coating Density
14.3 (g/cm³)
Tiyak na paglabas
0.3
Koepisyent ng pagpapalawak ng thermal
6.3*10-6/K.
TAC Coating Hardness (HK)
2000 HK
Paglaban
1 × 10-5Ohm*cm
Katatagan ng thermal
<2500 ℃
Nagbabago ang laki ng grapayt
-10 ~ -20um
Kapal ng patong
≥20um karaniwang halaga (35um ± 10um)

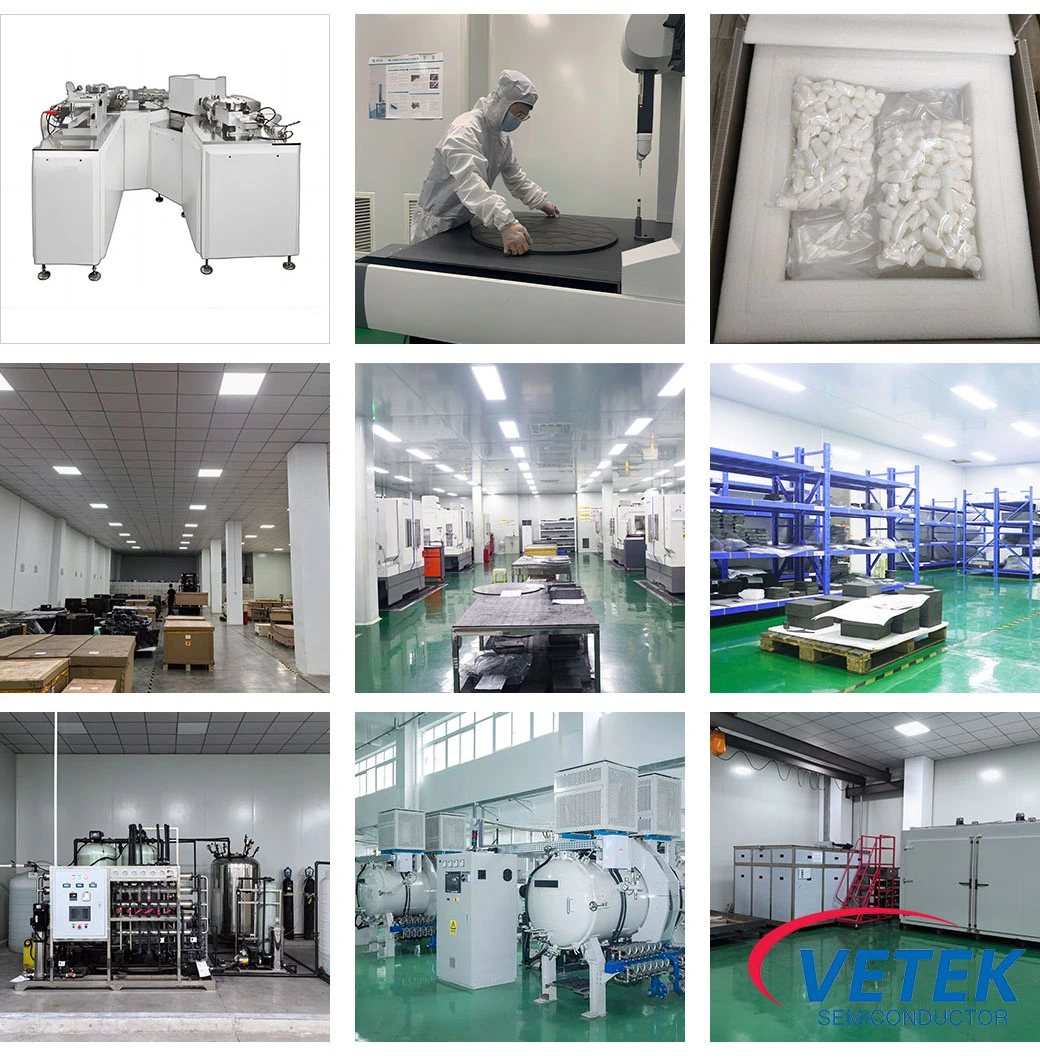

Ito semiconductorCVD TAC Coating Wafer Carrier Production Shops:

VeTek Semiconductor CVD TaC Coating Wafer Carrier production shops
