Bakit Hindi Magagawa ang Silicon carbide(SiC) PVT Crystal Growth Nang walang Tantalum Carbide Coatings(TaC)?

Sa proseso ng paglaki ng mga silicon carbide (SiC) na kristal sa pamamagitan ng Physical Vapor Transport (PVT) na pamamaraan, ang matinding mataas na temperatura na 2000–2500 °C ay isang "double-edged sword" — habang ito ay nagtutulak ng sublimation at transportasyon ng mga pinagmumulan ng materyales, ito rin ay kapansin-pansing nagpapatindi ng impurity release mula sa lahat ng mga materyales sa loob ng mga elemento ng thermal convention, lalo na na naglalaman ng mga elemento ng thermal convention. Kapag ang mga impurities na ito ay pumasok sa growth interface, sila ay direktang makakasira sa pangunahing kalidad ng kristal. Ito ang pangunahing dahilan kung bakit ang tantalum carbide (TaC) coatings ay naging isang "mandatoryong opsyon" sa halip na isang "opsyonal na pagpipilian" para sa paglago ng kristal ng PVT.

1. Dalawahang Mapanirang Daan ng Bakas na Dumi

Ang pinsalang dulot ng mga impurities sa mga kristal na silicon carbide ay pangunahing makikita sa dalawang pangunahing sukat, na direktang nakakaapekto sa kakayahang magamit ng kristal:

• Mga impurities ng light element (nitrogen N, boron B):Sa ilalim ng mga kondisyon ng mataas na temperatura, madali silang pumasok sa SiC lattice, pamalit sa mga carbon atom, at bumubuo ng mga antas ng enerhiya ng donor, na direktang binabago ang konsentrasyon ng carrier at resistivity ng kristal. Ipinapakita ng mga eksperimental na resulta na para sa bawat pagtaas ng 1×10¹⁶ cm⁻³ sa nitrogen impurity concentration, ang resistivity ng n-type na 4H-SiC ay maaaring bumaba ng halos isang order ng magnitude, na nagiging sanhi ng paglihis ng panghuling mga electrical parameter ng device mula sa mga target ng disenyo.
• Mga dumi ng elementong metal (iron Fe, nickel Ni):Malaki ang pagkakaiba ng kanilang atomic radii mula sa mga silicon at carbon atoms. Kapag naisama na sa sala-sala, hinihikayat nila ang lokal na lattice strain. Ang mga strained region na ito ay nagiging nucleation site para sa basal plane dislocations (BPDs) at stacking faults (SFs), na lubhang nakakasira sa integridad ng structural at reliability ng device ng crystal.



2. Para sa mas malinaw na paghahambing, ang mga epekto ng dalawang uri ng mga dumi ay ibinubuod tulad ng sumusunod:

3. Threefold Protection Mechanism ng Tantalum Carbide Coatings

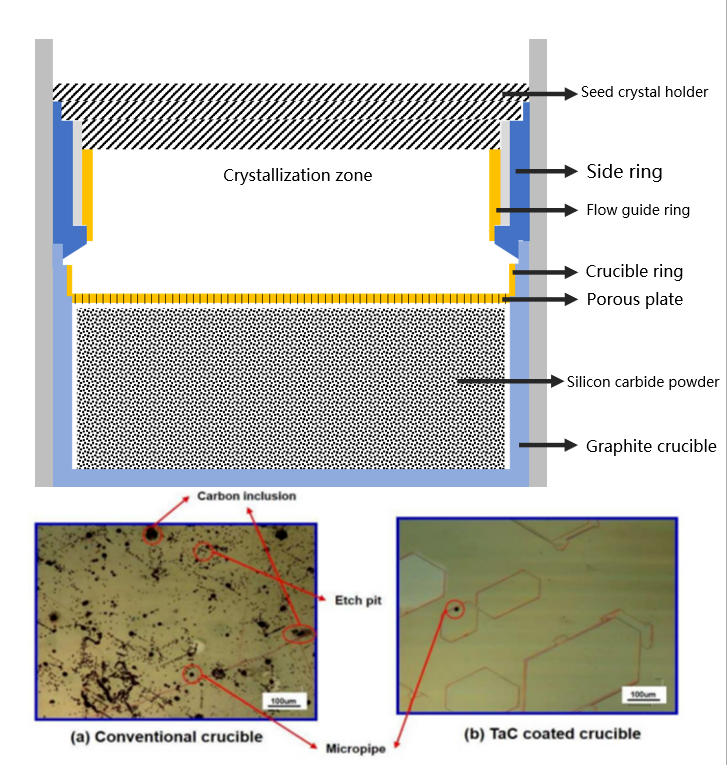

Upang harangan ang kontaminasyon ng karumihan sa pinagmulan nito, ang pagdedeposito ng tantalum carbide (TaC) coating sa ibabaw ng mga bahagi ng graphite hot-zone sa pamamagitan ng chemical vapor deposition (CVD) ay isang napatunayan at epektibong teknikal na solusyon. Ang mga pangunahing tungkulin nito ay umiikot sa "anti-contamination":

Mataas na katatagan ng kemikal:Hindi sumasailalim sa mga makabuluhang reaksyon sa singaw na nakabatay sa silikon sa ilalim ng mga kapaligirang may mataas na temperatura ng PVT, na iniiwasan ang pagkabulok ng sarili o ang pagbuo ng mga bagong dumi.

Mababang pagkamatagusin:Ang isang siksik na microstructure ay bumubuo ng isang pisikal na hadlang, na epektibong humaharang sa panlabas na pagsasabog ng mga impurities mula sa graphite substrate.

Intrinsic na mataas na kadalisayan:Ang patong ay nananatiling matatag sa mataas na temperatura at may mababang presyon ng singaw, na tinitiyak na hindi ito magiging bagong pinagmumulan ng kontaminasyon.

4. Mga Kinakailangan sa Pagtutukoy ng Core Purity para sa Coating

Ang pagiging epektibo ng solusyon ay ganap na nakasalalay sa sariling pambihirang kadalisayan ng coating, na maaaring tiyak na ma-verify sa pamamagitan ng Glow Discharge Mass Spectrometry (GDMS) na pagsubok:

5. Mga Resulta ng Praktikal na Aplikasyon

Matapos gamitin ang mataas na kalidad na tantalum carbide coatings, ang malinaw na mga pagpapabuti ay maaaring maobserbahan sa parehong paglaki ng kristal na silicon carbide at mga yugto ng paggawa ng device:

Pagpapabuti ng kalidad ng kristal:Ang basal plane dislocation (BPD) density ay karaniwang nababawasan ng higit sa 30%, at ang pagkakapareho ng resistivity ng wafer ay napabuti.

Pinahusay na pagiging maaasahan ng device:Ang mga power device gaya ng mga SiC MOSFET na ginawa sa mga substrate na may mataas na kadalisayan ay nagpapakita ng pinahusay na pagkakapare-pareho sa breakdown na boltahe at pinababang mga rate ng maagang pagkabigo.

Sa mataas na kadalisayan at matatag na kemikal at pisikal na katangian nito, ang mga tantalum carbide coatings ay bumubuo ng isang maaasahang purity barrier para sa mga PVT-grown na silicon carbide crystals. Binabago nila ang mga bahagi ng hot-zone — isang potensyal na pinagmumulan ng paglabas ng karumihan — sa mga nakokontrol na inert boundaries, na nagsisilbing isang pangunahing teknolohiyang pundasyon upang matiyak ang pangunahing kalidad ng materyal na kristal at suportahan ang mass production ng mga high-performance na silicon carbide na device.

Sa susunod na artikulo, tutuklasin natin kung paano mas na-optimize ng tantalum carbide coatings ang thermal field at mapahusay ang kalidad ng paglago ng kristal mula sa isang thermodynamic na pananaw. Kung nais mong matuto nang higit pa tungkol sa kumpletong proseso ng inspeksyon ng kadalisayan ng coating, maaaring makuha ang detalyadong teknikal na dokumentasyon sa pamamagitan ng aming opisyal na website.
