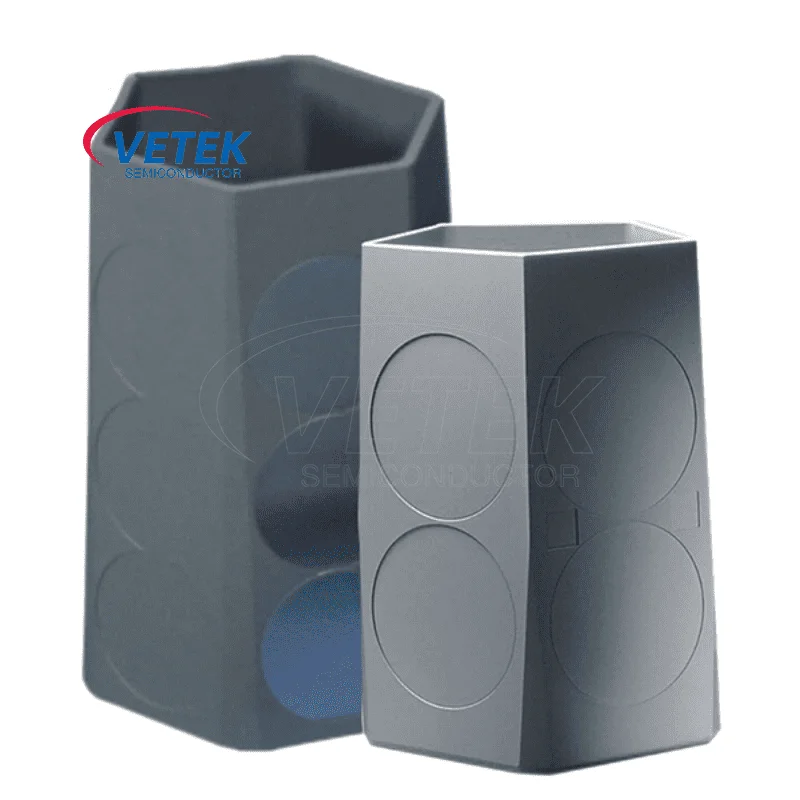

CVD SIC Coated Barrel Susceptor

Ang Vetek Semiconductor CVD SIC Coated Barrel Susceptor ay pinasadya para sa mga proseso ng epitaxial sa pagmamanupaktura ng semiconductor at isang mainam na pagpipilian para sa pagpapabuti ng kalidad ng produkto at ani. Ang SIC coating grapayt na Susceptor base na ito ay nagpatibay ng isang solidong istraktura ng grapayt at tiyak na pinahiran ng isang layer ng SIC sa pamamagitan ng proseso ng CVD, na ginagawang mahusay na thermal conductivity, paglaban ng kaagnasan at mataas na temperatura ng paglaban, at maaaring epektibong makayanan ang malupit na kapaligiran sa panahon ng paglaki ng epitaxial.

Materyal at istraktura ng produkto

Ang CVD SIC Barrel Susceptor ay isang sangkap na suportang hugis na nabuo sa pamamagitan ng patong na silikon na karbida (sic) sa ibabaw ng isang grapayt na matrix, na pangunahing ginagamit upang magdala ng mga substrate (tulad ng Si, sic, gan wafers) sa mga kagamitan sa CVD/MOCVD at nagbibigay ng isang pantay na thermal field sa mataas na temperatura.

Ang istraktura ng bariles ay madalas na ginagamit para sa sabay -sabay na pagproseso ng maraming mga wafer upang mapabuti ang kahusayan ng paglaki ng layer ng epitaxial sa pamamagitan ng pag -optimize ng pamamahagi ng daloy ng hangin at pagkakapareho ng thermal field. Ang disenyo ay dapat isaalang -alang ang kontrol ng landas ng daloy ng gas at gradient ng temperatura.

Mga pangunahing pag -andar at mga teknikal na mga parameter

Thermal Stability: Kinakailangan upang mapanatili ang katatagan ng istruktura sa isang mataas na temperatura na kapaligiran na 1200 ° C upang maiwasan ang pagpapapangit o pag -crack ng thermal stress.

Chemical Inertia: Ang SIC coating ay kailangang pigilan ang pagguho ng mga kinakaing unti -unting gas (tulad ng H₂, HCl) at mga nalalabi na organikong nalalabi.

Thermal Uniformity: Ang paglihis ng temperatura ay dapat na kontrolado sa loob ng ± 1% upang matiyak ang kapal ng epitaxial layer at pagkakapareho ng doping.

Patong mga kinakailangan sa teknikal

Density: Ganap na takpan ang graphite matrix upang maiwasan ang pagtagos ng gas na humahantong sa kaagnasan ng matrix.

Lakas ng bono: Kailangang pumasa sa mataas na pagsubok sa siklo ng temperatura upang maiwasan ang pagbabalat ng patong.

Mga materyales at proseso ng pagmamanupaktura

Pagpili ng materyal na patong

3C-SIC (β-SIC): Dahil ang koepisyentong pagpapalawak ng thermal ay malapit sa grapayt (4.5 × 10⁻⁶/℃), ito ay naging pangunahing materyal na patong, na may mataas na thermal conductivity at thermal shock resistance.

Alternatibo: Ang patong ng TAC ay maaaring mabawasan ang kontaminasyon ng sediment, ngunit ang proseso ay kumplikado at magastos.

Paraan ng paghahanda ng patong

Chemical Vapor Deposition (CVD): Isang pangunahing pamamaraan na nagdeposito sa SIC sa mga grapayt na ibabaw sa pamamagitan ng reaksyon ng gas. Ang patong ay siksik at nagbubuklod nang malakas, ngunit tumatagal ng mahabang panahon at nangangailangan ng paggamot ng mga nakakalason na gas (tulad ng SIH₄).

Paraan ng Pag -embed: Ang proseso ay simple ngunit ang pagkakapareho ng patong ay mahirap, at ang kasunod na paggamot ay kinakailangan upang mapabuti ang density.

Katayuan ng merkado at pag -unlad ng lokalisasyon

International Monopoly

Ang Dutch Xycard, SGL ng Alemanya, ang Toyo Carbon ng Japan at iba pang mga kumpanya ay sumakop sa higit sa 90% ng pandaigdigang bahagi, na nangunguna sa high-end market.

Domestic Technological Breakthrough

Ang SemixLab ay naaayon sa mga pamantayang pang -internasyonal sa teknolohiya ng patong at nakabuo ng mga bagong teknolohiya upang epektibong maiwasan ang patong mula sa pagbagsak.

Sa materyal na grapayt, mayroon kaming malalim na pakikipagtulungan sa SGL, Toyo at iba pa.

Karaniwang kaso ng aplikasyon

Gan epitaxial growth

Magdala ng subphire substrate sa kagamitan ng MOCVD para sa pag -aalis ng film ng GaN ng mga aparato ng LED at RF (tulad ng HEMTS) upang mapaglabanan ang NH₃ at TMGA atmospheres 12.

SIC Power Device

Ang pagsuporta sa conductive sic substrate, epitaxial growth sic layer upang gumawa ng mataas na boltahe na aparato tulad ng MOSFET at SBD, ay nangangailangan ng batayang buhay na higit sa 500 cycle 17.

SEM data ng CVD sic coating film crystal istraktura:

Mga pangunahing pisikal na katangian ng CVD sic coating:

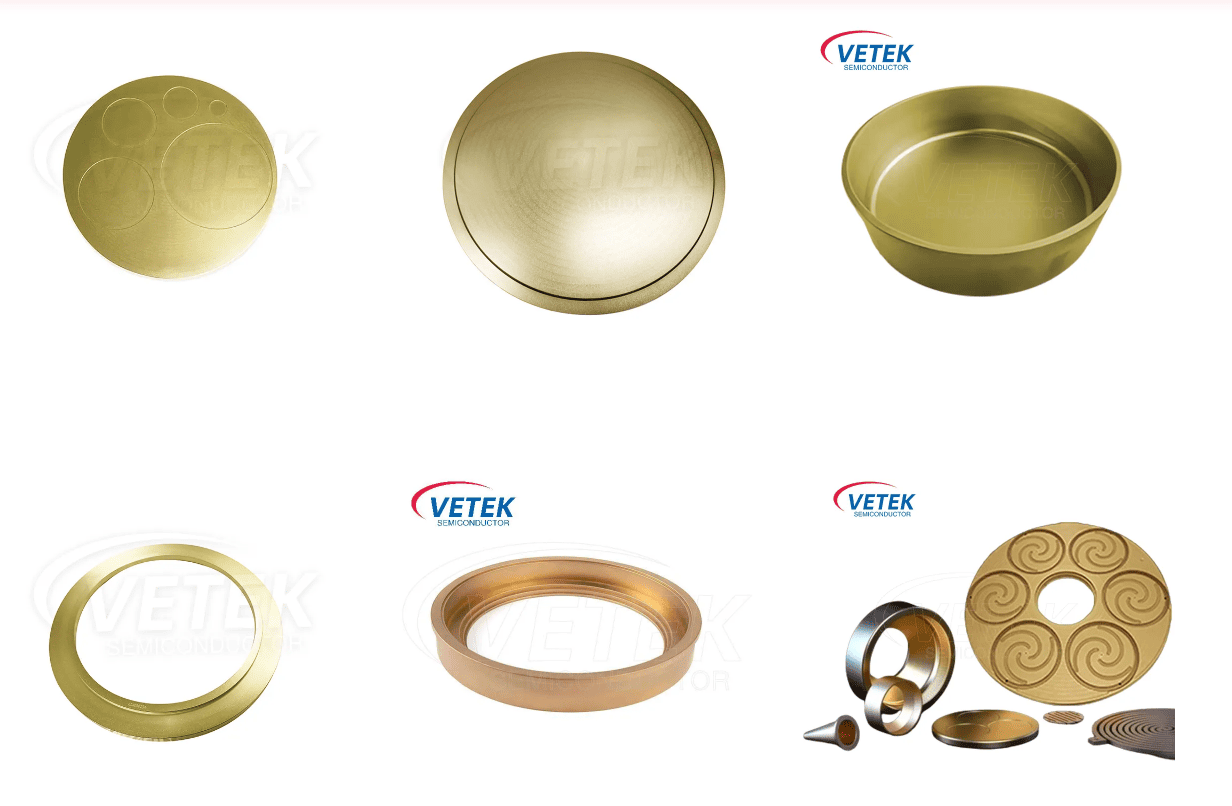

Ito semiconductor CVD SIC Coated Barrel Susceptor Shops:
